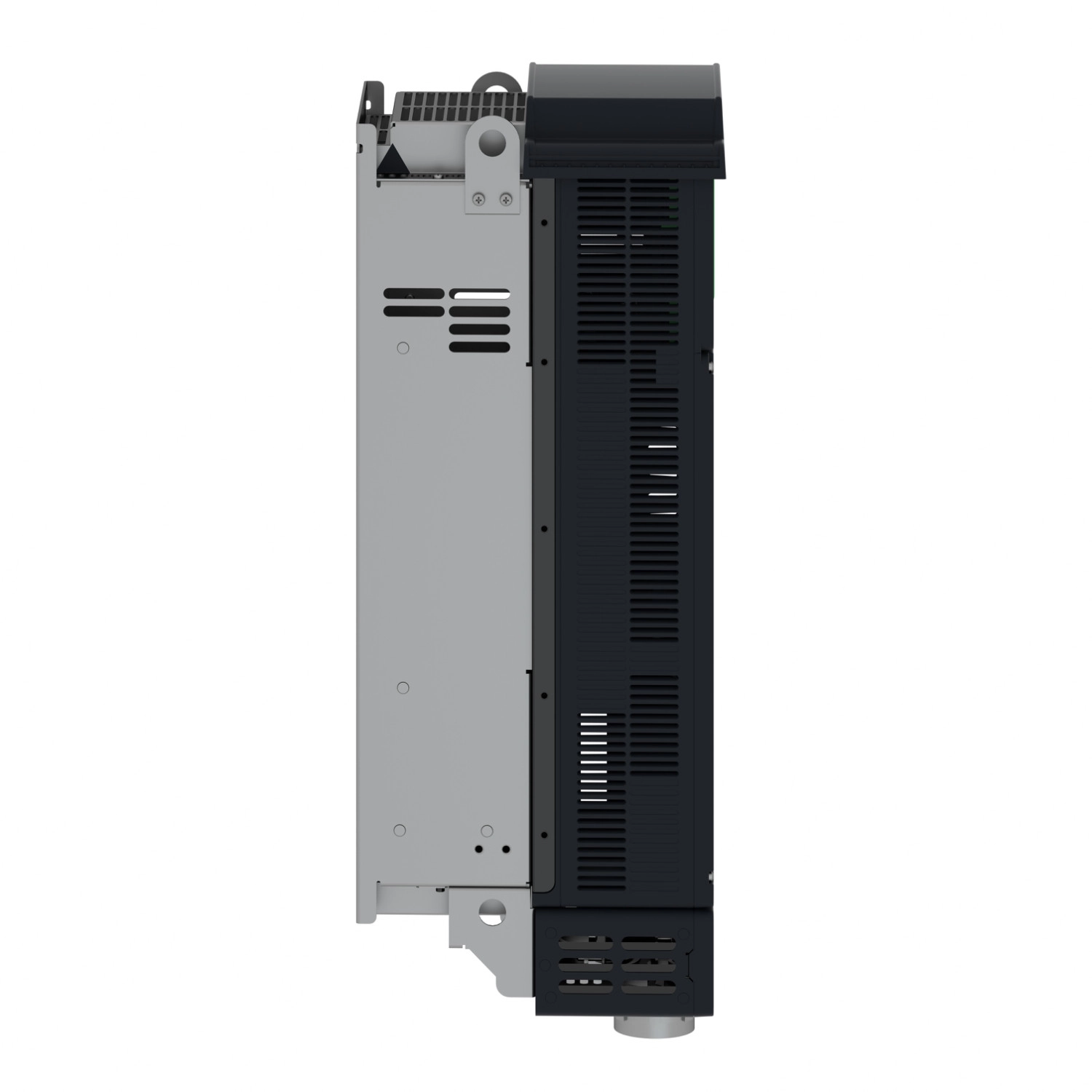

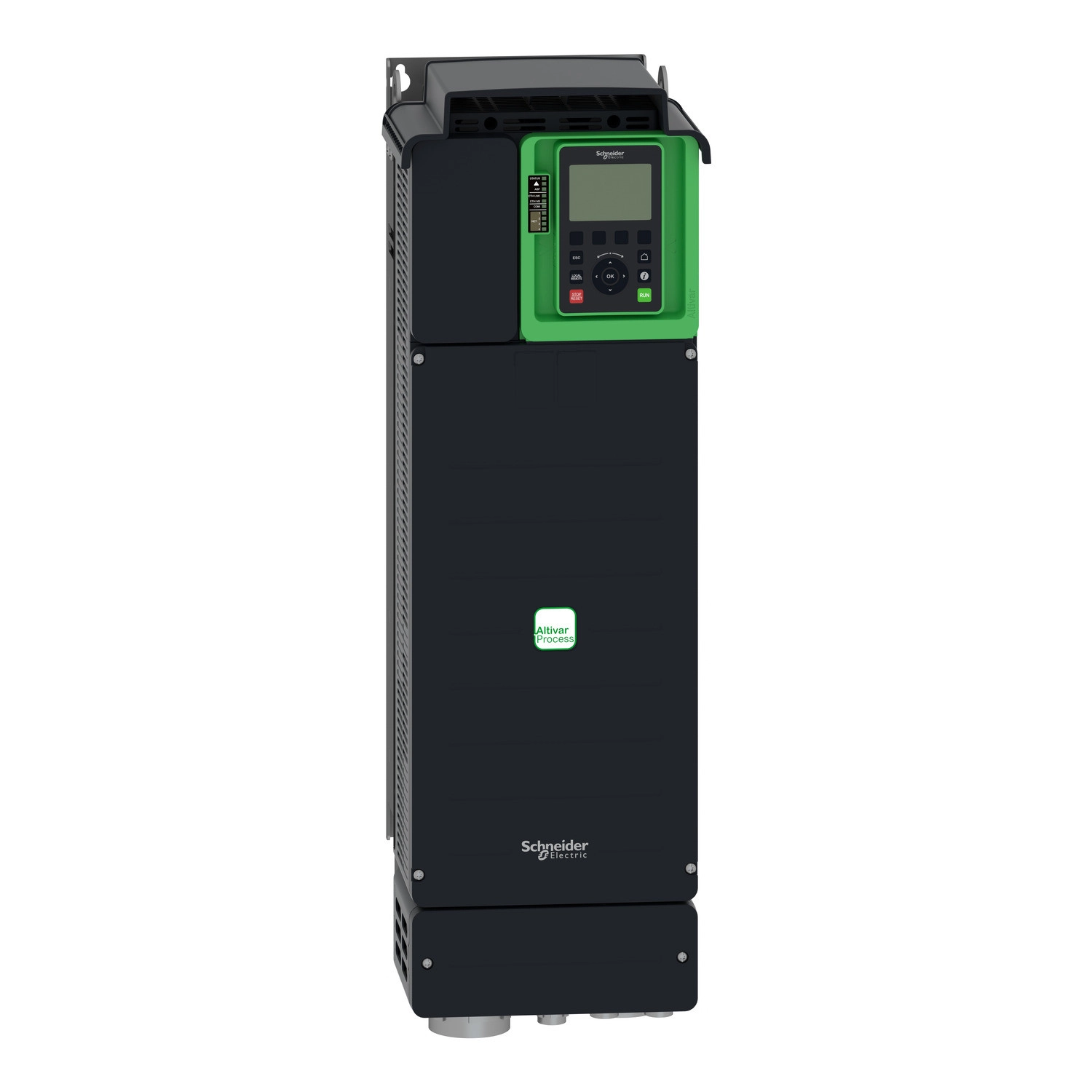

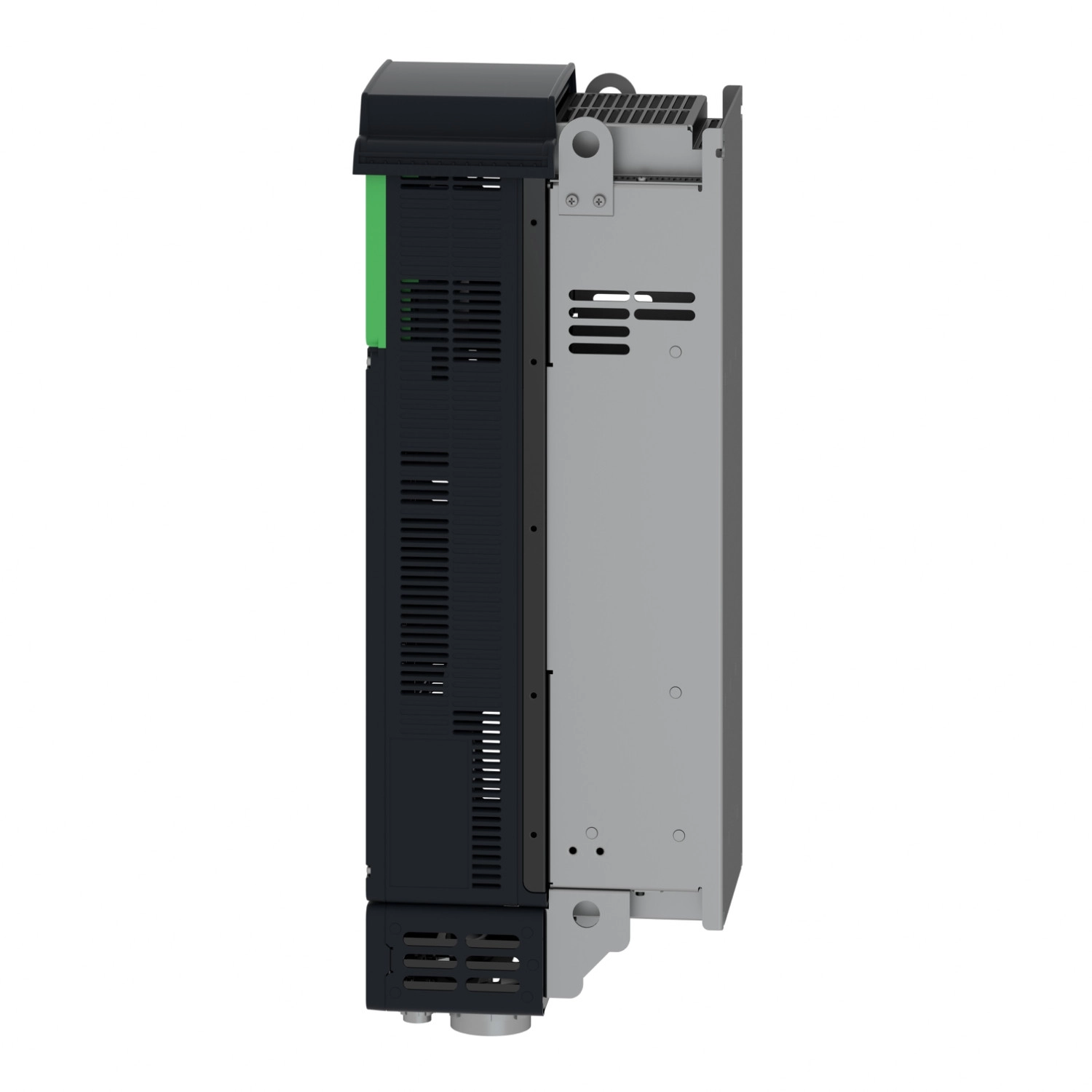

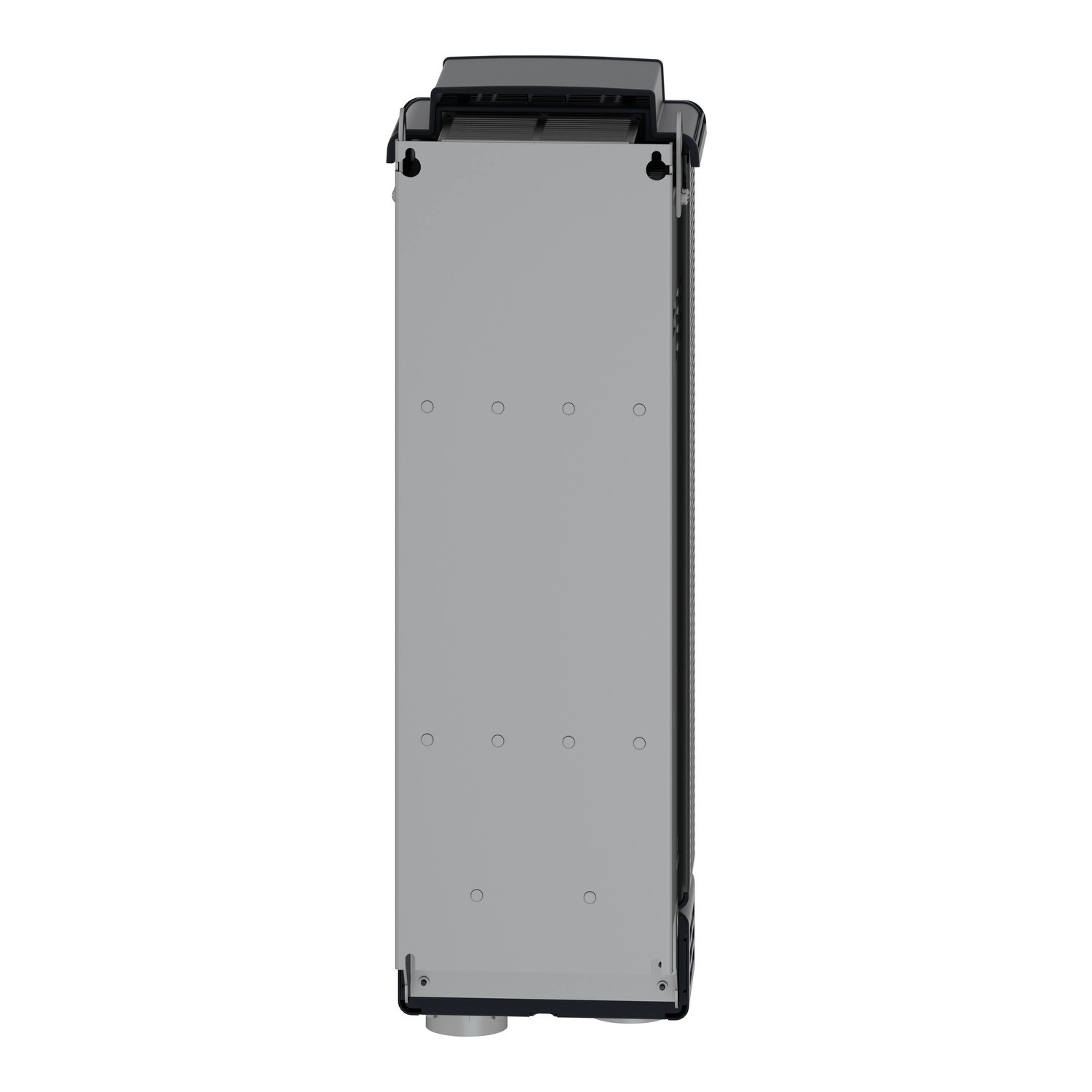

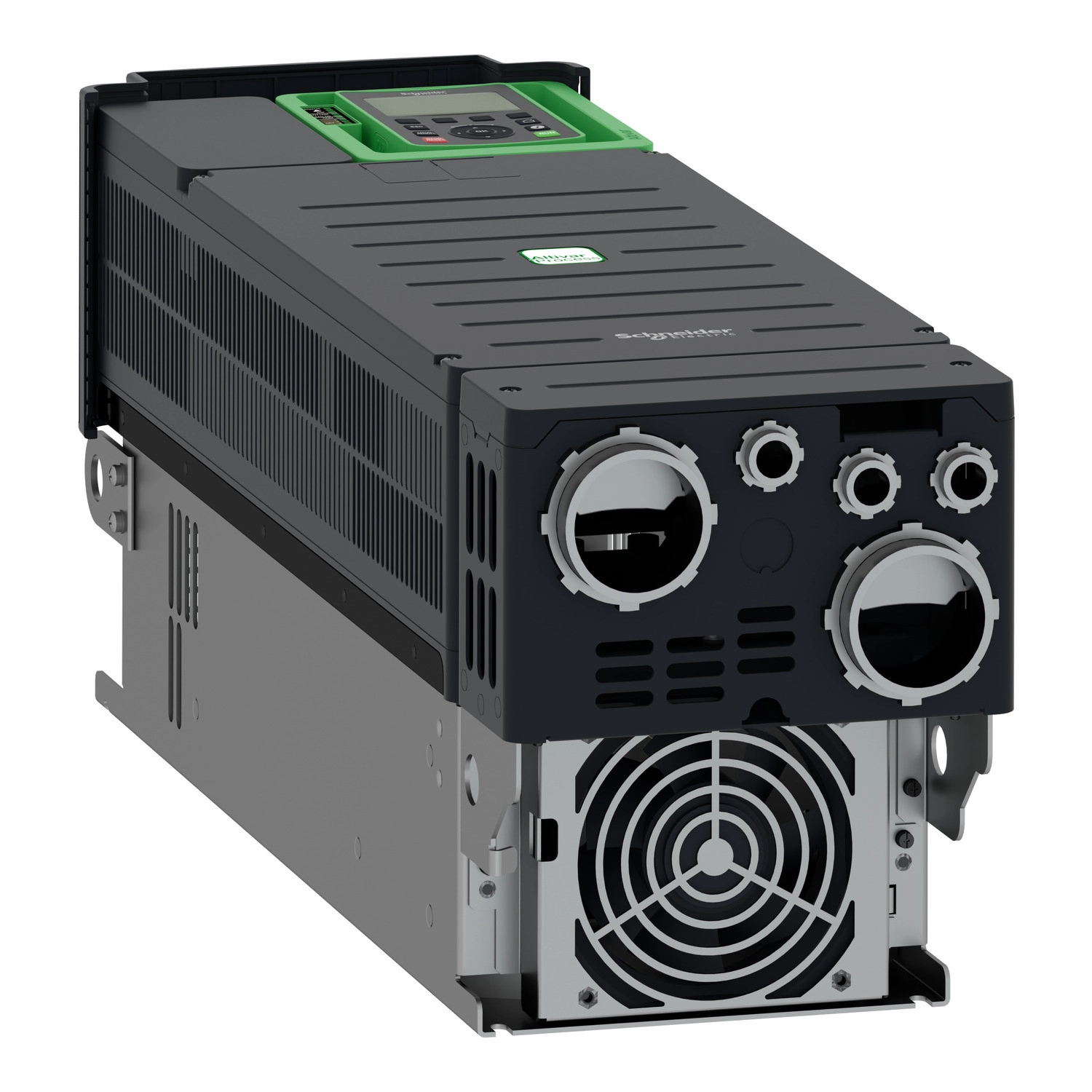

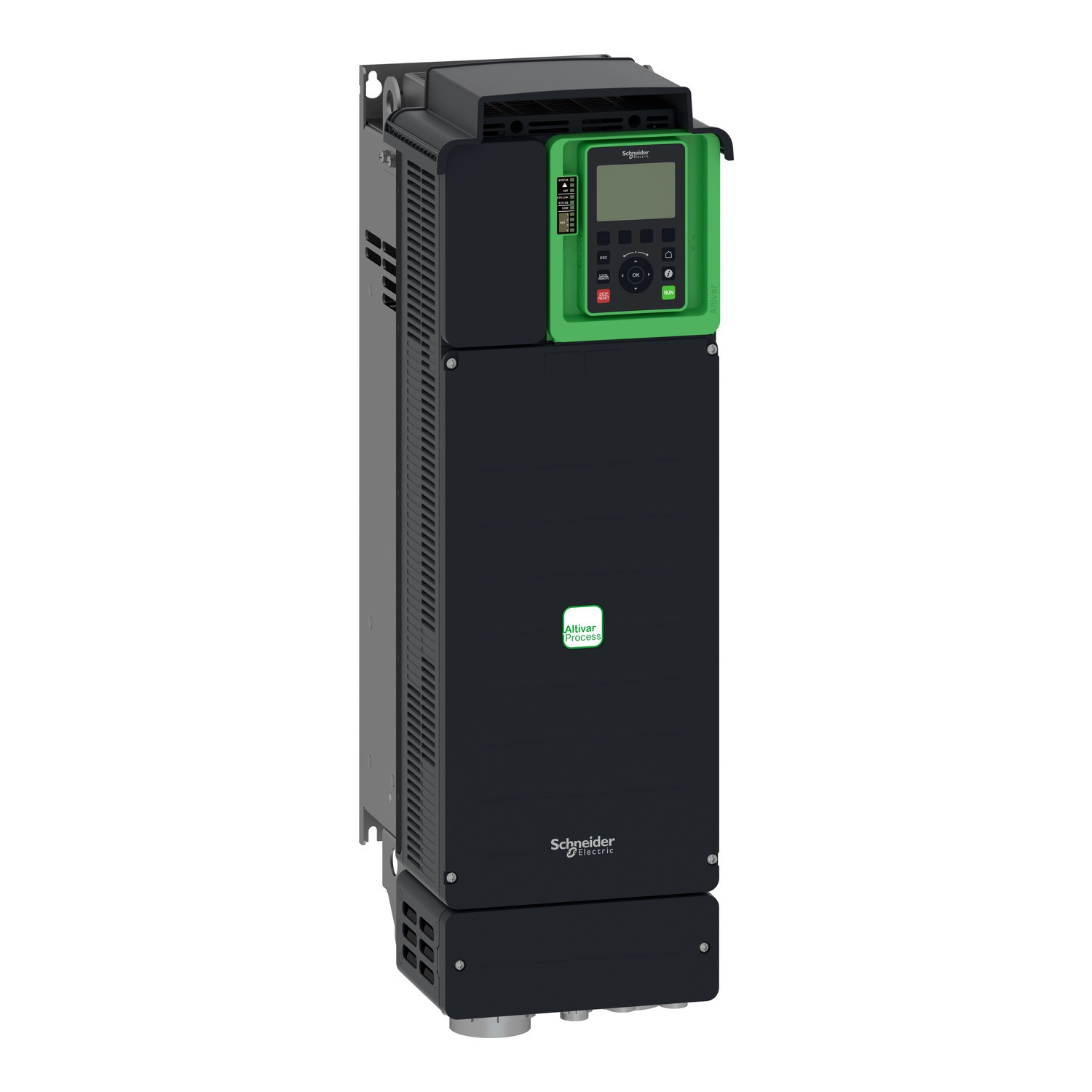

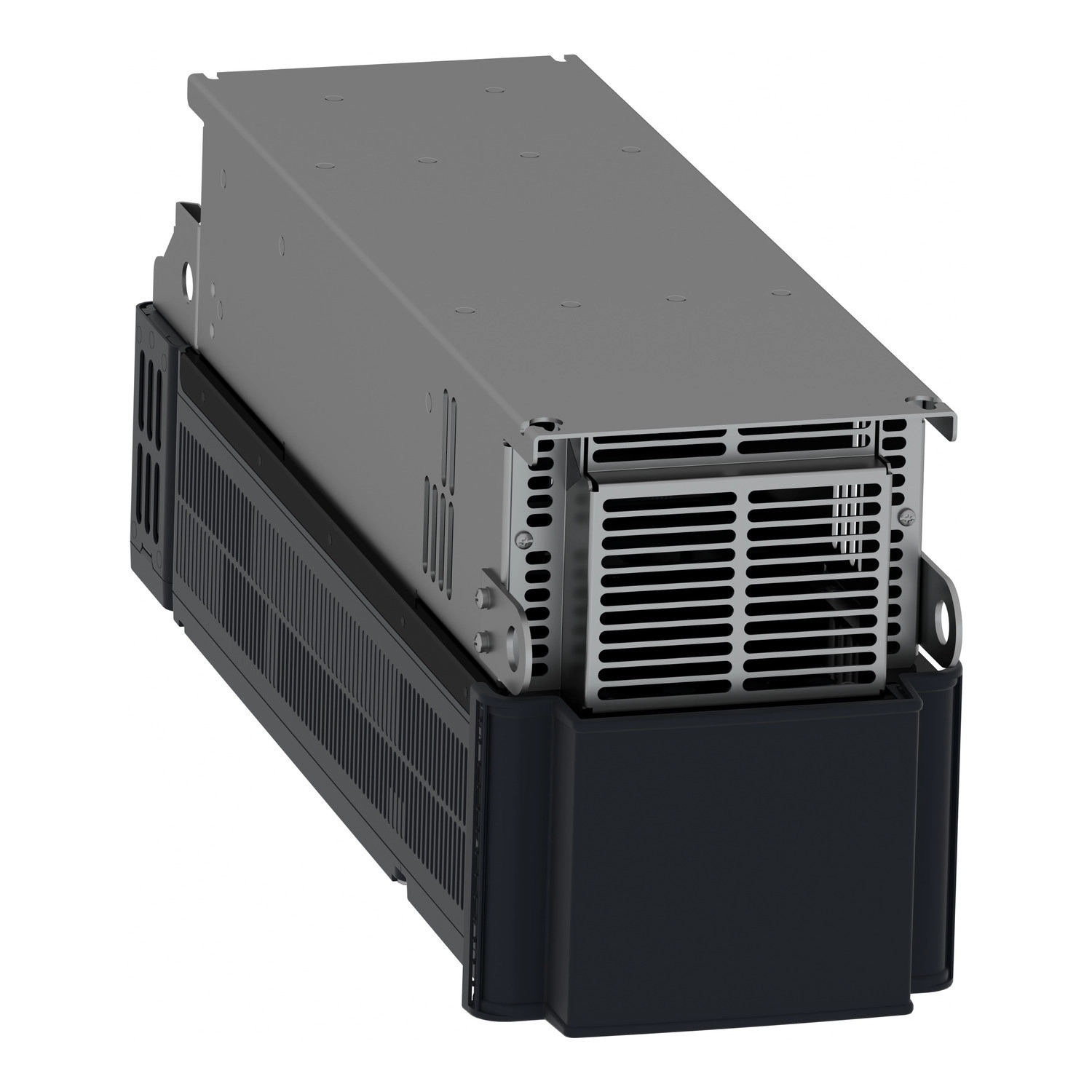

Az Altivar Process ATV600 sorozat, azon belül is az ATV630 típusú frekvenciaváltók a Schneider Electric magas minőségű, ipari és közmű alkalmazásokhoz fejlesztett termékvonalát képviselik. Az ATV630D18M3 modell kifejezetten a 200-240 V feszültségű háromfázisú rendszerekhez lett tervezve, és 18,5 kW teljesítményével kiválóan alkalmas különböző ipari folyamatok szabályozására.
Ez a falra szerelhető frekvenciaváltó IP21 (UL type 1) védettséggel rendelkezik, ami megfelelő védelmet biztosít a vízcseppek és az idegen testek ellen, miközben optimális hűtést garantál a kényszerített légáramlású hűtési rendszerrel. A készülék tervezésekor különös figyelmet fordítottak a rugalmasságra: mind aszinkron, mind szinkron motorokhoz használható, különböző vezérlési profilokkal, beleértve az állandó nyomatékú, optimalizált nyomatékú és változó nyomatékú üzemmódokat. A permanens mágneses és szinkron reluktancia motorok vezérlésére is alkalmas, így széles körben alkalmazható különböző iparágakban.
A kommunikációs lehetőségek terén is kiemelkedő: alapfelszereltségként Ethernet, Modbus soros és Modbus TCP protokollokat támogat, de bővíthető további ipari kommunikációs modulokkal (Profibus DP, Profinet, DeviceNet, CANopen stb.) az adott alkalmazási környezet igényeinek megfelelően. A rugalmas bővíthetőség az A és B bővítőhelyeken keresztül lehetővé teszi a be- és kimeneti lehetőségek kiterjesztését is.
A biztonság kiemelt fontosságú: az ATV630D18M3 rendelkezik STO (safe torque off) biztonsági funkcióval, amely SIL3 szintű védelmet biztosít. Ez különösen fontos a személyi biztonság szempontjából kritikus alkalmazásoknál. A különböző védelmi funkciók (túlterhelés, túlmelegedés, fázisvesztés, túlfeszültség stb.) mind a motort, mind a frekvenciaváltót védik a különböző üzemzavarok ellen.
A készülék műszaki paraméterei kiemelkedőek: 78,4 A névleges kimeneti árammal rendelkezik normál terhelésnél, és képes 0,1-500 Hz kimeneti frekvenciát biztosítani. A kapcsolási frekvencia 2-12 kHz között állítható, a gyári alapérték 4 kHz. A lineáris gyorsítási és lassítási rámpák külön-külön beállíthatók 0,01-9999 másodperc között, ami rendkívül finom szabályozást tesz lehetővé. A motorra szabott vezérlési módok és a motorszlip-kompenzáció tovább finomítják a szabályozási pontosságot, ami különösen fontos a nagy precizitást igénylő alkalmazásoknál.
Schneider Electric Altivar Process ATV630 műszaki adatok
Általános jellemzők
Termékcsalád: Altivar Process ATV600
Termék típus: ATV630
Alkalmazás: Folyamat- és közműipari felhasználás
Komponens típusa: Változtatható fordulatszámú frekvenciaváltó
Változat: Standard verzió
Rövidnév: ATV630
Szerelési mód: Falra szerelhető
Villamos jellemzők
Névleges tápfeszültség: 200...240 V (-15...+10%)
Relatív szimmetrikus hálózati feszültség tűrés: 10%
Relatív szimmetrikus hálózati frekvencia tűrés: 5%
Névleges kimeneti áram: 78,4 A
Védettségi fokozat: IP21 (IEC 61800-5-1 és IEC 60529 szabványoknak megfelelően)
Védelmi kategória: UL type 1 (UL 508C szabványnak megfelelően)
Hűtés típusa: Kényszerített légáramlás
Tápfrekvencia: 50...60 Hz (±5%)
Motorteljesítmény: 18,5 kW (normál terhelés), 15 kW (erős terhelés)
Motorteljesítmény lóerőben: 25 HP (normál terhelés), 20 HP (erős terhelés)
Hálózati áram: 66,7 A 200 V-nál (normál terhelés), 54,5 A 240 V-nál (normál terhelés), 53,1 A 200 V-nál (erős terhelés), 44,9 A 240 V-nál (erős terhelés)
Folyamatos kimeneti áram: 78,4 A 4 kHz-en normál terhelésnél, 63,4 A 4 kHz-en erős terhelésnél
Frekvenciaváltó kimeneti frekvencia: 0,1...500 Hz
Biztonsági funkciók
Biztonsági funkció: STO (safe torque off) SIL 3
Opcionális kártyák
A slot: kommunikációs modul (Profibus DP V1, PROFINET, DeviceNet, Modbus TCP/EtherNet/IP, CANopen)
A/B slot: digitális és analóg I/O bővítőmodul, kimeneti relé bővítőmodul
I/O jellemzők
Digitális bemenetek száma: 8
Digitális bemenet típusa: DI7, DI8 impulzus bemenetként programozható: 0...30 kHz, 24 V DC (≤ 30 V)
Analóg bemenetek száma: 3
Analóg kimenetek száma: 2
Relé kimenetek száma: 3
Mechanikai jellemzők
Szélesség: 226 mm
Magasság: 673 mm
Mélység: 271 mm
Nettó tömeg: 14,2 kg
Környezeti feltételek
Szigetelési ellenállás: > 1 MOhm 500 V DC 1 perc földeléshez képest
Zajszint: 63,5 dB (86/188/EEC szabványnak megfelelően)
Szennyezettségi fokozat: 2 (IEC 61800-5-1 szabványnak megfelelően)
Rezgésállóság: 1,5 mm csúcstól csúcsig (f = 2...13 Hz), 1 gn (f = 13...200 Hz) (IEC 60068-2-6 szabványnak megfelelően)
Ütésállóság: 15 gn 11 ms-ig (IEC 60068-2-27 szabványnak megfelelően)
Relatív páratartalom: 5...95% kondenzáció nélkül (IEC 60068-2-3 szabványnak megfelelően)
Üzemi környezeti hőmérséklet: -15...50 °C (leminősítés nélkül), 50...60 °C (leminősítési tényezővel)
Üzemi magasság: ≤ 1000 m leminősítés nélkül, 1000...4800 m 100 m-enként 1% áram leminősítéssel
