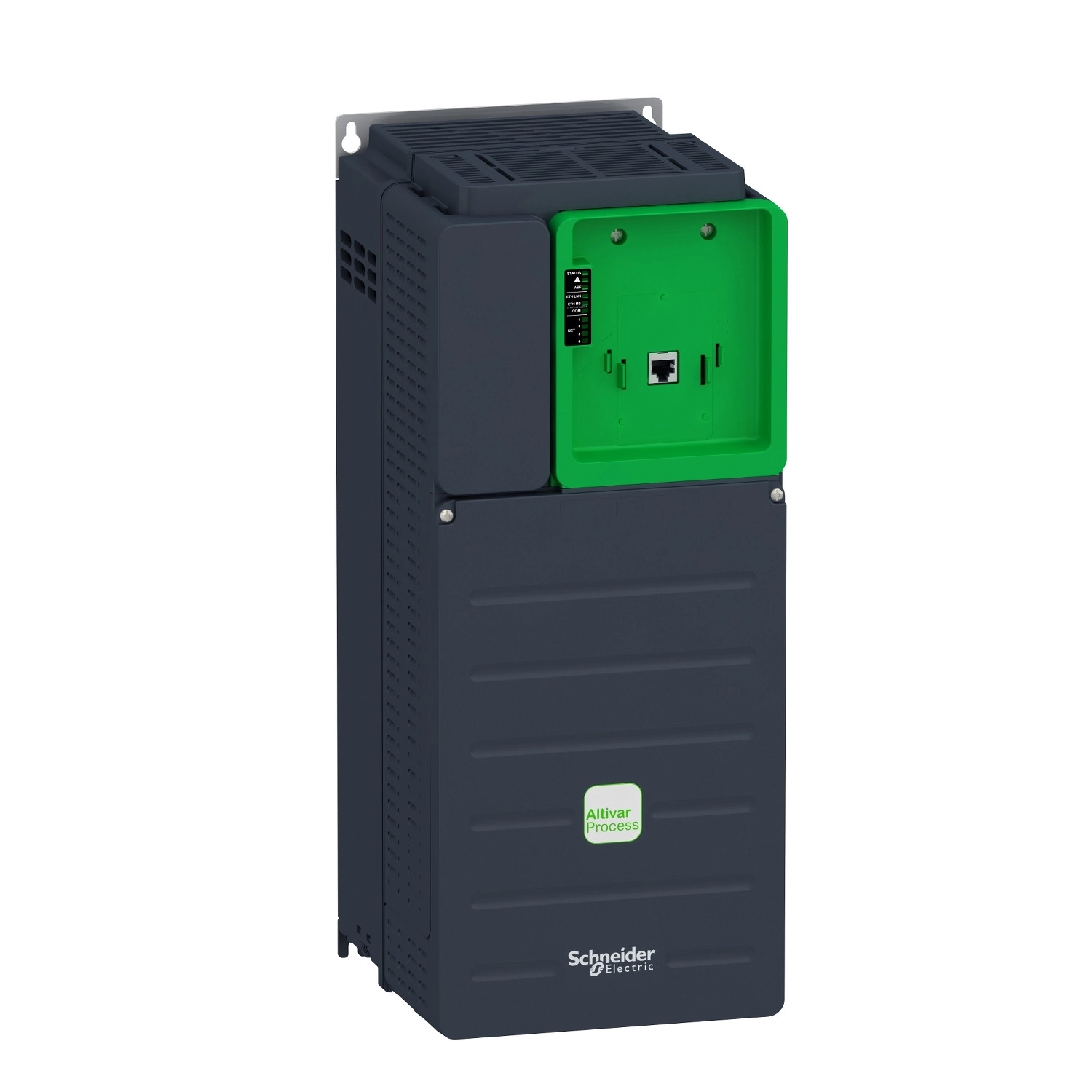

Schneider Electric Altivar Process ATV630 - ATV630D15N4Z - frekvenciaváltó, 15kW, 3f, 400VAC, IP21, falra szerelhető, kijelző nélkül
Tervezd okosan a rendelést! Vásárolj bármit nagyobb értékben és mindenre kedvezményt adunk! További infó...
A terméket csak adószámos jogi személyek vásárolhatják meg egyedi rendelésre. Amennyiben képviselt vállalkozásod részére szeretnéd megvásárolni a terméket, kattints ide és lépj be, vagy regisztrálj jogi személyként!
Az ATV630D15N4Z szekrénybe szerelhető, IP20/IP21 védelemmel ellátott frekvenciaváltó, amely 15 kW-os (normál terhelés) vagy 11 kW-os (nehéz terhelés) motorteljesítményt képes kiszolgálni 380-480 V háromfázisú tápfeszültség mellett. A készülék rendkívül rugalmas kommunikációs lehetőségeket kínál, támogatja az Ethernet, Modbus soros és Modbus TCP protokollokat, így könnyedén integrálható különböző ipari hálózatokba. A terméket könnyen bővítheted különféle kommunikációs modulokkal, mint például Profibus DP V1, PROFINET, DeviceNet, CANopen és számos más ipari kommunikációs protokoll.
A hajtás különösen alkalmas épületgépészeti (HVAC) rendszerek, élelmiszeripari és italgyártó berendezések, bányászati alkalmazások, olaj- és gázipari berendezések, valamint víz- és szennyvízkezelő rendszerek működtetésére. A beépített STO (Safe Torque Off) SIL 3 biztonsági funkció garantálja a legmagasabb szintű biztonsági követelményeknek való megfelelést. A hajtás kimagasló vezérlési képességekkel rendelkezik, többféle motorszabályozási profillal, mint az állandó nyomaték, optimalizált nyomaték és változó nyomaték üzemmódok aszinkron motorokhoz, valamint állandómágneses és szinkron reluktancia motorok vezérlése.
Műszaki szempontból a készülék 31,7 A névleges kimeneti áramot biztosít normál terhelésnél, valamint 0,1-től 500 Hz-ig terjedő kimeneti frekvencia-tartományt támogat. A kapcsolási frekvencia 2-12 kHz között állítható, a névleges érték 4 kHz. A hajtás számos védelmi funkcióval rendelkezik, beleértve a motor és a hajtás túlmelegedés elleni védelmét, túláram, kimeneti fázistörés, DC-busz túl- és alulfeszültség, és még számos további védelmi funkciót. A készülék mérete 195 mm széles, 480 mm magas és 225,5 mm mély, tömege pedig 13 kg.
Az Altivar Process ATV630D15N4Z tervezése során a környezetvédelmi szempontokat is figyelembe vették. A készülék -15°C és +50°C közötti környezeti hőmérsékleten üzemeltethető leminősítés nélkül, míg 50-60°C között teljesítménycsökkentéssel használható. A tengerszint feletti 1000 m-ig történő telepítés nem igényel külön intézkedéseket, míg 1000-4800 m közötti magasságon 100 méterenként 1% áramleminősítést kell alkalmazni. A készülék CE megfelelőségi jelöléssel, valamint számos nemzetközi tanúsítvánnyal rendelkezik, beleértve a TÜV, ATEX, CSA, UL és DNV-GL minősítéseket.
Schneider Electric Altivar Process ATV630 - ATV630D15N4Z - frekvenciaváltó, 15kW, 3f, 400VAC, IP21, falra szerelhető, kijelző nélkül műszaki adatok
Általános specifikációk
Termékcsalád: Altivar Process ATV600
Alkalmazási terület: Folyamat- és közműszolgáltatások
Készüléktípus: Változtatható fordulatszámú hajtás
Változat: Standard verzió
Eszköz rövid neve: ATV630
Szerelési mód: Szekrénybe szerelhető
Kommunikációs lehetőségek
Kommunikációs port protokoll: Ethernet, Modbus soros, Modbus TCP
Átviteli sebesség: 10, 100 Mbit/s; 4800 bps, 9600 bps, 19200 bps, 38,4 Kbps
Adatátviteli keret: RTU
Fizikai interfész: Ethernet, 2-vezetékes RS 485
Hozzáférési módszer: Slave Modbus TCP
Elektromos jellemzők
Névleges tápfeszültség: 380...480 V (-15%...+10%)
Relatív szimmetrikus hálózati feszültségtűrés: 10%
Relatív szimmetrikus hálózati frekvenciatűrés: 5%
Névleges kimeneti áram: 31,7 A
Tápfrekvencia: 50...60 Hz (-5%...+5%)
Motorteljesítmény: 15 kW (normál terhelés), 11 kW (erős terhelés)
Motorteljesítmény lóerőben: 20 LE normál terhelés, 15 LE erős terhelés
Vonali áram: 27 A 380 V-on (normál terhelés), 23,3 A 480 V-on (normál terhelés), 20,6 A 380 V-on (erős terhelés), 18,1 A 480 V-on (erős terhelés)
Folyamatos kimeneti áram: 31,7 A 4 kHz-en normál terhelés esetén, 23,5 A 4 kHz-en erős terhelés esetén
Hajtás kimeneti frekvencia: 0,1...500 Hz
Védelem és biztonság
IP védelmi fokozat: IP21 (IP20 az IEC 61800-5-1 és IEC 60529 szerint)
Biztonsági funkció: STO (biztonságos nyomaték kikapcsolás) SIL 3
Védelmi típusok: Motor túlmelegedés, motor fázisvesztés, hajtás túlmelegedés, hajtás túláram, kimeneti túlfeszültség, rövidzár, DC busz túlfeszültség, tápfeszültség túl- és alulfeszültség, hálózati fázisvesztés, túlsebesség, vezérlőáramköri hiba
Működési jellemzők
Hűtés típusa: Kényszerített konvekciós
Aszinkron motor vezérlési profil: Állandó nyomaték standard, optimalizált nyomaték üzemmód, változó nyomaték standard
Szinkronmotor vezérlési profil: Állandómágneses motor, szinkron reluktancia motor
Gyorsítási és lassítási rámpák: Lineáris, külön állítható 0,01...9999 s tartományban
Motor csúszáskompenzáció: Állítható, kikapcsolható, automatikus terheléstől függetlenül
Kapcsolási frekvencia: 2...12 kHz állítható, 4...12 kHz leminősítéssel
Névleges kapcsolási frekvencia: 4 kHz
I/O jellemzők
Diszkrét bemenetek száma: 8 (DI7, DI8 impulzus bemenetként programozható: 0...30 kHz, 24 V DC)
Analóg bemenetek száma: 3 (AI1, AI2, AI3 szoftveresen konfigurálható feszültség: 0...10 V DC vagy áram: 0...20 mA)
Analóg kimenetek száma: 2 (szoftveresen konfigurálható feszültség vagy áram)
Relé kimenetek száma: 3 (R1: hibarelé, R2, R3: szekvencia relék)
Fizikai jellemzők
Szélesség: 195 mm
Magasság: 480 mm
Mélység: 225,5 mm
Nettó tömeg: 13 kg
Környezeti jellemzők
Üzemi környezeti hőmérséklet: -15...50 °C (leminősítés nélkül), 50...60 °C (leminősítéssel)
Üzemi tengerszint feletti magasság: <= 1000 m leminősítés nélkül, 1000...4800 m 100 m-enként 1% áramleminősítéssel
Üzemi pozíció: Függőleges +/- 10 fok
Relatív páratartalom: 5...95% lecsapódás nélkül
