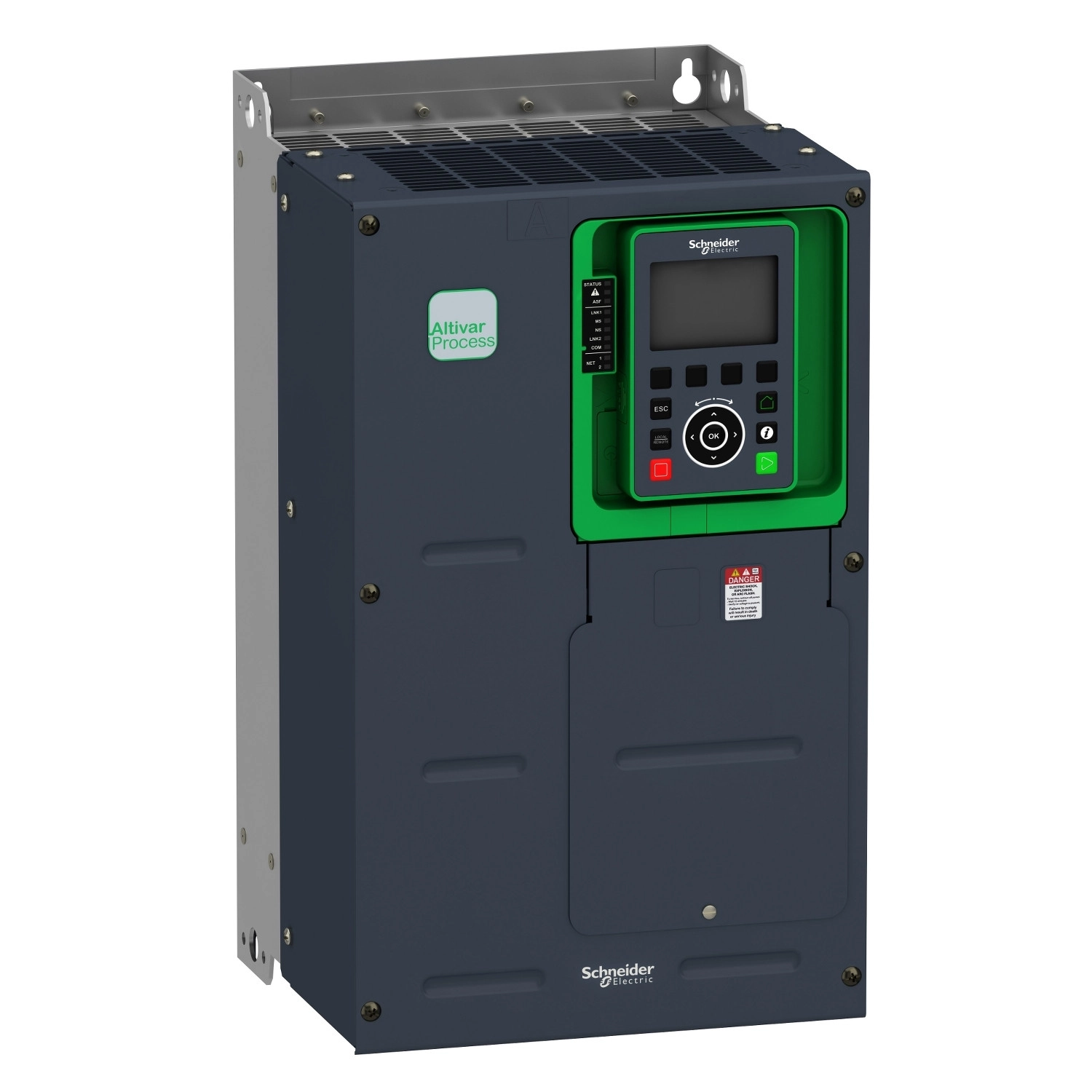

Schneider Electric Altivar Process ATV630 - ATV630D11Y6 - frekvenciaváltó, 11kW, 3f, 230VAC, IP21, falra szerelhető
Tervezd okosan a rendelést! Vásárolj bármit nagyobb értékben és mindenre kedvezményt adunk! További infó...
A terméket csak adószámos jogi személyek vásárolhatják meg egyedi rendelésre. Amennyiben képviselt vállalkozásod részére szeretnéd megvásárolni a terméket, kattints ide és lépj be, vagy regisztrálj jogi személyként!
A frekvenciaváltó rugalmas felhasználási lehetőségeket kínál, mivel egyaránt alkalmas aszinkron és szinkron motorok vezérlésére. A készülék IP00 védettségi fokozattal rendelkezik alapkivitelben, de a VW3A9705 készlettel könnyen IP20 fokozatúra bővíthető. A normál üzemben 13,5 A névleges kimeneti áram mellett maximum 500 Hz-es kimeneti frekvenciát biztosít, ami kiemelkedő pontosságú sebesség- és nyomatékszabályozást tesz lehetővé.
A kommunikációs képességek terén az ATV630D11Y6 kiemelkedik a mezőnyből: beépített Ethernet, Modbus soros és Modbus TCP protokollokat támogat. A készülék rugalmasan bővíthető különböző kommunikációs modulokkal (például Profibus DP V1, PROFINET, DeviceNet, CANopen), valamint digitális és analóg I/O bővítő modulokkal. A biztonságtechnikai funkciók közül kiemelendő a SIL 3 minősítésű STO (Safe Torque Off) funkció, amely megfelel a korszerű ipari biztonsági követelményeknek.
Az eszköz 8 digitális bemenettel, 3 analóg bemenettel (AI1, AI2, AI3) és 2 analóg kimenettel rendelkezik. A digitális bemenetek közül a DI7 és DI8 impulzusbemenetként is konfigurálhatók, akár 30 kHz-es frekvenciával. Az analóg kimenetek feszültség (0-10 V) vagy áram (0-20 mA) üzemmódban használhatók. A három beépített relékimenet (R1, R2, R3) konfigurálható logikával rendelkezik, és különböző állapotok jelzésére használható, például hibajelzésre vagy működési szekvenciák vezérlésére.
A frekvenciaváltó kifinomult vezérlési algoritmusokat kínál: támogatja az állandó nyomaték, az optimalizált nyomaték és a változó nyomaték profilokat aszinkron motorokhoz, valamint a permanens mágneses és szinkron reluktancia motorok vezérlését is. A gyorsítási és lassítási rámpák széles tartományban állíthatók (0,01-9999 s), és különböző formájúak (S, U vagy egyedileg testreszabott) lehetnek. A kapcsolási frekvencia 2-8 kHz között állítható, a névleges érték 4 kHz. A hajtás méretei (szélesség × magasság × mélység) 246 × 420 × 242 mm, nettó súlya pedig 22 kg.
Schneider Electric Altivar Process ATV630 - ATV630D11Y6 - frekvenciaváltó műszaki adatok
Általános specifikációk
Termékcsalád: Altivar Process ATV600
Típus: ATV630
Specifikus alkalmazás: Folyamatvezérlés és közművek
Termék típusa: Frekvenciaváltó
Változat: Standard verzió
Szerelési mód: Falra szerelhető
Elektromos jellemzők
Névleges tápfeszültség: 500...690 V (-15%...+10%)
Relatív szimmetrikus hálózati feszültség tűrés: 10%
Relatív szimmetrikus hálózati frekvencia tűrés: 5%
Hálózati frekvencia: 50...60 Hz (-5%...+5%)
Névleges kimeneti áram: 13,5 A
Motorteljesítmény: 11 kW 690 V-nál (normál üzem), 7,5 kW 690 V-nál (nehéz üzem)
Motorteljesítmény HP-ben: 15 hp 690 V-nál normál üzem, 10 hp 690 V-nál nehéz üzem
Tápáram: 14,7 A 690 V-nál (normál üzem), 10,5 A 690 V-nál (nehéz üzem)
Folyamatos kimeneti áram: 13,5 A 4 kHz-nél normál üzem, 9,5 A 4 kHz-nél nehéz üzem
Frekvenciaváltó kimeneti frekvenciája: 0,1...500 Hz
Kommunikációs jellemzők
Kommunikációs port protokoll: Ethernet, Modbus soros, Modbus TCP
Fizikai interfész: Ethernet, 2 vezetékes RS 485
Átviteli sebesség: 10, 100 Mbit/s, 4800 bps, 9600 bps, 19200 bps, 38.4 kbps
Átviteli keret: RTU
Bemenetek és kimenetek
Diszkrét bemenetek száma: 8
Diszkrét bemenet típusa: DI7, DI8 programozható impulzus bemenetként: 0...30 kHz, 24 V DC (≤ 30 V)
Analóg bemenetek száma: 3
Analóg bemenet típusa: AI1, AI2, AI3 szoftveresen konfigurálható feszültség: 0...10 V DC, impedancia: 31,5 kOhm
Analóg kimenetek száma: 2
Relékimenetek száma: 3
Védelem és biztonság
IP védettségi fokozat: IP00 az IEC 61800-5-1 és IEC 60529 szerint
EMC szűrő: Integrált 25 m-es az IEC 61800-3 C3 kategóriának megfelelően
Biztonsági funkció: STO (safe torque off) SIL 3
Fizikai jellemzők
Hűtés típusa: Kényszerkonvekciós
Szélesség: 246 mm
Magasság: 420 mm
Mélység: 242 mm
Nettó súly: 22 kg
Környezeti feltételek
Üzemi környezeti hőmérséklet: -15...50 °C (terheléscsökkentés nélkül), 50...60 °C (terheléscsökkentési tényezővel)
Üzemi tengerszint feletti magasság: <= 1000 m terheléscsökkentés nélkül, 1000...4800 m 100 méterenként 1% áramcsökkentéssel
Relatív páratartalom: 5...95% kondenzáció nélkül az IEC 60068-2-3 szerint
