Az Altivar Process ATV600 sorozat ATV630C16N4F típusú frekvenciaváltója a Schneider Electric csúcstechnológiás ipari hajtástechnikai megoldása, amely kifejezetten folyamatirányítási és közműalkalmazások számára lett kifejlesztve. Ez a 160kW teljesítményű, 380-440V feszültségtartományban működő, IP21 védettségű készülék ideális választás olyan összetett ipari alkalmazásokhoz, ahol a megbízhatóság és a pontos teljesítményszabályozás elengedhetetlen.
A frekvenciaváltó többféle terhelési profilt támogat: normál üzemmódban 160kW, nagy terhelésű alkalmazásoknál 132kW teljesítménnyel működtethető. A készülék teljesítményarsenáljának része a 302A névleges kimeneti áram (normál üzemmódban), illetve a 250A (nagy terhelésű üzemmódban). A 0,1-500Hz kimeneti frekvenciatartomány rendkívül széles alkalmazási lehetőségeket biztosít, legyen szó akár aszinkron, akár szinkron motorokról, beleértve az állandó mágneses vagy reluktancia motorokat is.
A kommunikációs lehetőségek tekintetében az ATV630C16N4F rendkívül sokoldalú: alapkiépítésben támogatja az Ethernet, Modbus TCP és Modbus soros protokollokat. Opcionális modulokkal kibővíthető többek között Profibus DP V1, PROFINET, DeviceNet, CANopen és más ipari kommunikációs hálózatok irányába. A készülék 8 digitális bemenettel rendelkezik, amelyek közül a DI7 és DI8 impulzusbemenetként is programozható (0-30 kHz), valamint 3 konfigurálható analóg bemenettel, 2 analóg kimenettel és 3 relékimenettel, amelyek kiegészítik a teljes körű vezérlési lehetőségeket.
Biztonság szempontjából kiemelkedő a beépített STO (Safe Torque Off) funkció, amely SIL 3 biztonsági integritási szintnek felel meg. A készülék átfogó védelmi rendszerrel rendelkezik, amely kiterjed a motor és a hajtás hővédelmére, túláram, földzárlat, túlfeszültség, alulfeszültség, fáziskiesés és túlsebesség elleni védelmekre is. A beépített EMC szűrő 150 méterig biztosítja az IEC 61800-3 C3 kategóriának megfelelő elektromágneses kompatibilitást.

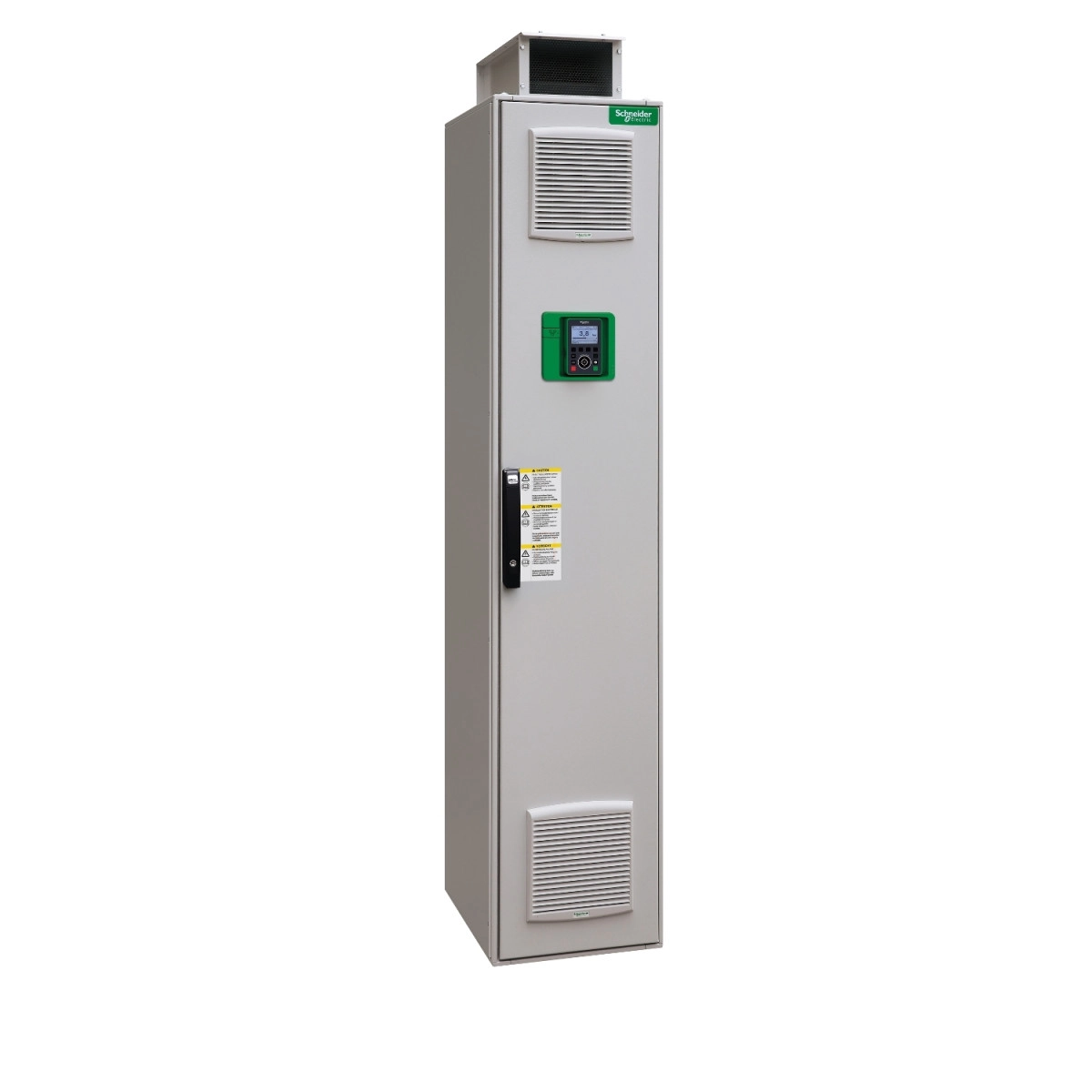

Az ATV630C16N4F floor-standing, azaz álló szekrényes kivitelben készül, méretei 400×2150×605 mm, tömege 310 kg. A készülék kiemelkedő környezetállósággal rendelkezik: -15°C és +40°C között derating nélkül üzemeltethető (40-50°C között pedig derating alkalmazásával), 5-95% relatív páratartalom mellett, kondenzáció nélkül. Magassági korrekció nélkül 1000 méterig telepíthető, e fölött pedig 4800 méterig használható 100 méterenként 1% áramkorrekció alkalmazásával. Hűtési rendszere kényszerített légáramlású, 720 m³/h légárammal.
Schneider Electric Altivar Process ATV630 - ATV630C16N4F műszaki adatok
Általános jellemzők
Termékcsalád: Altivar Process ATV600
Termék típusa: Frekvenciaváltó
Verzió: Normál kivitel
Eszköz rövid neve: ATV630
Alkalmazási terület: Folyamatirányítás és közművek
Szerelési mód: Padlón álló kivitel
Elektromos jellemzők
Névleges tápfeszültség: 380...440 V (-15%...+10%)
Hálózati frekvencia: 50...60 Hz (±5%)
Kimeneti névleges áram: 302 A
Motorteljesítmény: 160 kW (normál üzem), 132 kW (nagy terhelés)
Hálózati áram: 251 A 400 V-nál (normál üzem), 210 A 400 V-nál (nagy terhelés), 291 A 380 V-nál (normál üzem), 244 A 380 V-nál (nagy terhelés)
Folyamatos kimeneti áram: 302 A 2,5 kHz-nél normál üzemben, 250 A 2,5 kHz-nél nagy terhelésnél
Frekvenciaváltó kimeneti frekvencia: 0,1...500 Hz
Kapcsolási frekvencia: 2,5...8 kHz derating faktorral, 2...8 kHz állítható
Névleges kapcsolási frekvencia: 2,5 kHz
Látszólagos teljesítmény: 191 kVA 440 V-nál (normál üzem), 160 kVA 440 V-nál (nagy terhelés)
Maximális átmeneti áram: 332 A 60 s-ig (normál üzem), 375 A 60 s-ig (nagy terhelés)
Teljesítményveszteség: 3120 W 2,5 kHz kapcsolási frekvenciánál (normál üzem), 4030 W 2,5 kHz kapcsolási frekvenciánál (nagy terhelés)
Kommunikáció
Kommunikációs port protokoll: Ethernet, Modbus TCP, Modbus soros
Fizikai interfész: Ethernet, 2-vezetékes RS485
Hozzáférési módszer: Slave Modbus TCP
Átviteli sebesség: 10, 100 Mbit/s; 4800, 9600, 19200, 38,4 kbit/s
Átviteli keret: RTU
Bemenetek és kimenetek
Digitális bemenetek száma: 8
Digitális bemenet típusa: DI7, DI8 impulzus bemenetként programozható: 0...30 kHz, 24 V DC (≤ 30 V)
Analóg bemenetek száma: 3
Analóg bemenet típusa: AI1, AI2, AI3 szoftveresen konfigurálható feszültség: 0...10 V DC, impedancia: 31,5 kOhm, felbontás 12 bit; áram: 0...20 mA, impedancia: 250 Ohm, felbontás 12 bit
Analóg kimenetek száma: 2
Analóg kimenet típusa: Szoftveresen konfigurálható feszültség AQ1, AQ2: 0...10 V DC, impedancia 470 Ohm, felbontás 10 bit; áram AQ1, AQ2: 0...20 mA, felbontás 10 bit
Relékimenet száma: 3
Védettség és biztonság
IP védettségi fokozat: IP21 az IEC 61800-5-1 és IEC 60529 szerint
Biztonsági funkció: STO (safe torque off) SIL 3
Védelmi típusok: Hővédelem (motor és hajtás), Safe torque off, Motorfázis szakadás, Túlmelegedés, Kimeneti fázisok és föld közötti túláram, Kimeneti túlfeszültség, Rövidzárlat-védelem, DC-busz túlfeszültség, Tápfeszültség túl- és alulfeszültség, Tápfeszültség fáziskiesés, Túlsebesség
Környezeti feltételek
Üzemi környezeti hőmérséklet: -15...40 °C (derating nélkül), 40...50 °C (derating faktorral)
Üzemi magasság: ≤ 1000 m derating nélkül, 1000...4800 m áramderating 1% per 100 m
Relatív páratartalom: 5...95% kondenzáció nélkül az IEC 60068-2-3 szerint
Hűtés típusa: Kényszerített konvekció
Hűtőlevegő mennyisége: 720 m³/h
Zajszint: 69 dB a 86/188/EEC szerint
Fizikai jellemzők
Szélesség: 400 mm
Magasság: 2150 mm
Mélység: 605 mm
Nettó tömeg: 310 kg
