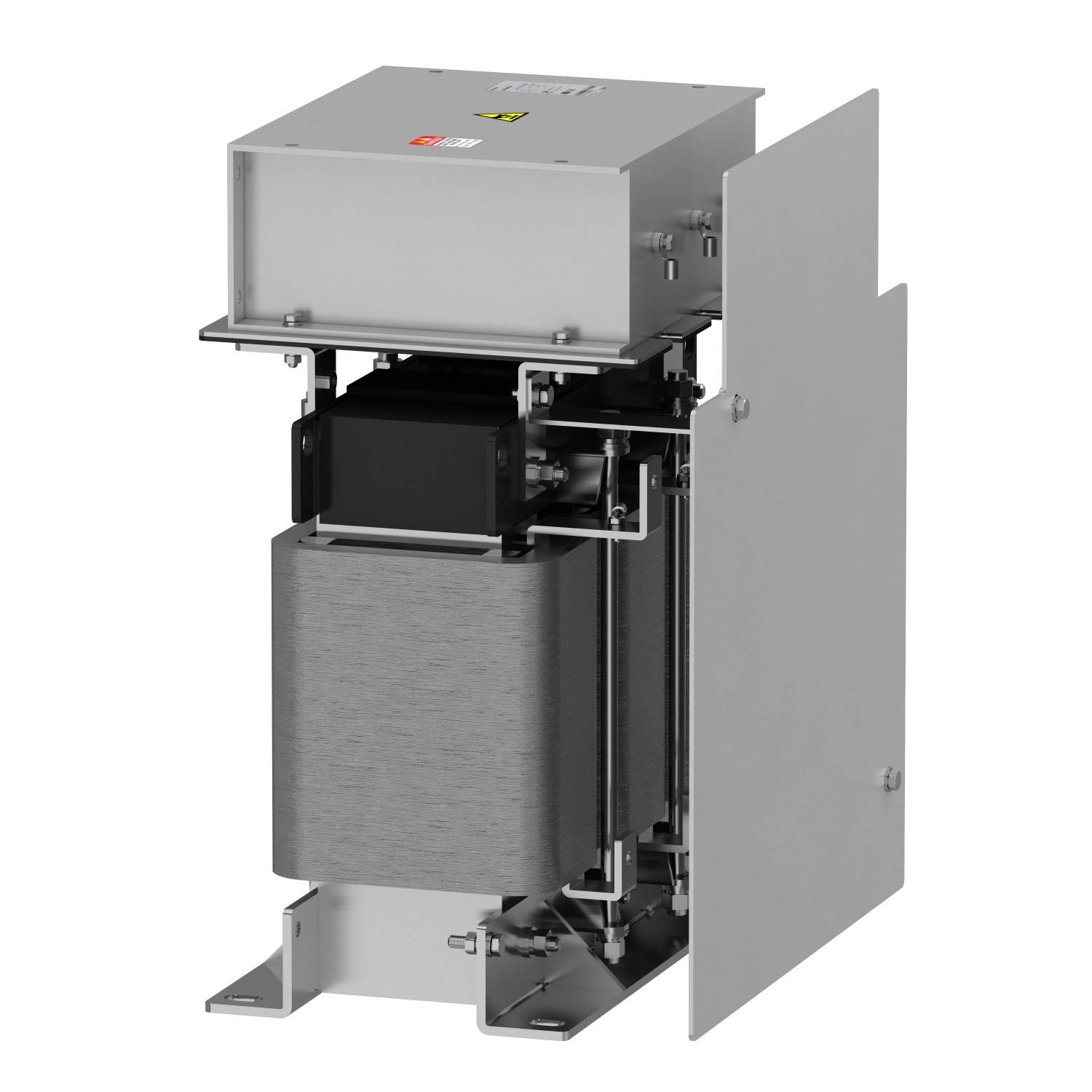

A Schneider Electric Altivar Process ATV600 - VW3A5407 kimeneti szinuszszűrő egy rendkívül hatékony kiegészítő komponens a változtatható fordulatszámú hajtások teljesítményének és megbízhatóságának optimalizálásához. Ez a 305A névleges áramú szinuszfilter kifejezetten az Altivar Process ATV600 és ATV900 frekvenciaváltó családokkal való használatra lett tervezve, biztosítva a tökéletes elektromágneses kompatibilitást és a motor védelmét.
A VW3A5407 szinuszfilter jelentősen növeli a motor kábel hosszát, lehetővé téve akár 1000 méteres árnyékolatlan vagy 500 méteres árnyékolt kábel használatát. Ez különösen előnyös olyan ipari alkalmazásoknál, ahol a frekvenciaváltó és a motor közötti távolság nagy. A filter 2,5-6 kHz kapcsolási frekvencia tartományban működik, és maximum 100 Hz kimeneti frekvenciát támogat, ami kiváló rugalmasságot biztosít különböző alkalmazásoknál. A termék kompatibilitása kiterjed az ATV630 és ATV930 fali telepítésű változtatható fordulatszámú hajtásokra, amelyek 55 kW-tól 160 kW-ig terjedő teljesítményűek, 200-240V vagy 380-480V feszültségtartományban.
A műszaki paramétereket tekintve a VW3A5407 filter 676 W hőveszteséggel rendelkezik 4 kHz-en, és a maximális feszültségesés teljes terhelésnél csupán 8%. A filter elektromos csatlakozása M10-es réz sínen történik, amely 300 mm²/500 kcmil csatlakozási kapacitást biztosít. A termék méretei 460 mm szélesség, 370 mm magasság és 565 mm mélység, nettó súlya pedig 131 kg. Működési magassága 1000 méterig terjed áramcsökkentés nélkül, míg 1000-4000 méter között 100 méterenként 1%-os áramcsökkentéssel használható. A megengedett feszültség 480 V AC, és a filter rövid ideig (60 másodpercig) akár a névleges áram 1,2-szeresét is képes kezelni.
A VW3A5407 IP00 védettségi fokozattal rendelkezik, és széles környezeti működési tartománnyal bír: -15...50 °C közötti hőmérséklet áramcsökkentés nélkül, illetve 50...60 °C között 1,5% áramcsökkentéssel fokonként. A relatív páratartalom 5-95% lehet kondenzáció nélkül. A termék biológiai szennyezés ellenállási osztálya 3B1, kémiai szennyezés ellenállási osztálya 3C3, porszennyezés ellenállási osztálya pedig 3S3 az IEC 60721-3-3 szerint. A szennyezettségi fok 3 az IEC 61800-5-1 szerint. A mechanikai robusztusság tekintetében a termék megfelel az IEC 60721-3-3 szerinti 3M4 osztályú ütés- és rezgésállóságnak, ami kiváló megbízhatóságot biztosít még a legmostohább ipari környezetekben is.
Schneider Electric Altivar Process ATV600 - VW3A5407 - frekvenciaváltó kiegészítő, kimeneti szinuszszűrő, IP20, 305A, 600/900 frekvenciaváltóhoz műszaki adatok
Fő jellemzők
Termék vagy komponens típus: Szinuszfilter
Kompatibilitás: Altivar Process ATV900, Altivar Process ATV600
Termék specifikus alkalmazás: Kimeneti filter
Kiegészítő adatok
Maximális motor kábel hossz: 1000 m árnyékolatlan kábel, 500 m árnyékolt kábel
Névleges áram: 305 A
Hőveszteség: 676 W 4 kHz-en
Termék kompatibilitás: Variable speed drive ATV630 fali szerelés, motor: 55 kW, 380...480 V; Variable speed drive ATV630 fali szerelés, motor: 110 kW, 380...480 V; Variable speed drive ATV630 fali szerelés, motor: 132 kW, 200...240 V; Variable speed drive ATV630 fali szerelés, motor: 160 kW, 380...480 V; Variable speed drive ATV930 fali szerelés, motor: 55 kW, 380...480 V; Variable speed drive ATV930 fali szerelés, motor: 110 kW, 380...480 V; Variable speed drive ATV930 fali szerelés, motor: 132 kW, 200...240 V; Variable speed drive ATV930 fali szerelés, motor: 160 kW, 380...480 V
Elektromos csatlakozás: M10 réz sín, csatlakozási kapacitás: 300 mm² / 500 kcmil
Üzemeltetési magasság: <= 1000 m áramcsökkentés nélkül, 1000...4000 m áramcsökkentéssel 1% per 100 m
Kapcsolási frekvencia: 2,5...6 kHz
Maximális kimeneti frekvencia: 100 Hz
Maximális feszültségesés névleges terhelésnél: 8 %
Megengedett feszültség: 480 V AC
Max áram: 1,20 x névleges áram (időtartam = 60 s)
Méretek
Szélesség: 460 mm
Magasság: 370 mm
Mélység: 565 mm
Nettó súly: 131 kg
Környezet
IP védettségi fokozat: IP00
Környezeti jellemzők: Biológiai szennyezés ellenállási osztály 3B1 az IEC 60721-3-3 szerint, Kémiai szennyezés ellenállási osztály 3C3 az IEC 60721-3-3 szerint, Porszennyezés ellenállási osztály 3S3 az IEC 60721-3-3 szerint
Szennyezettségi fok: 3 az IEC 61800-5-1 szerint
Relatív páratartalom: 5...95 % kondenzáció nélkül
Környezeti levegő hőmérséklet működés közben: 50...60 °C (áramcsökkentéssel 1,5 % per °C), -15...50 °C (áramcsökkentés nélkül)
Környezeti levegő hőmérséklet tároláskor: -40...70 °C
Mechanikai robusztusság: Ütés osztály 3M4 az IEC 60721-3-3 szerint, Rezgés osztály 3M4 az IEC 60721-3-3 szerint
