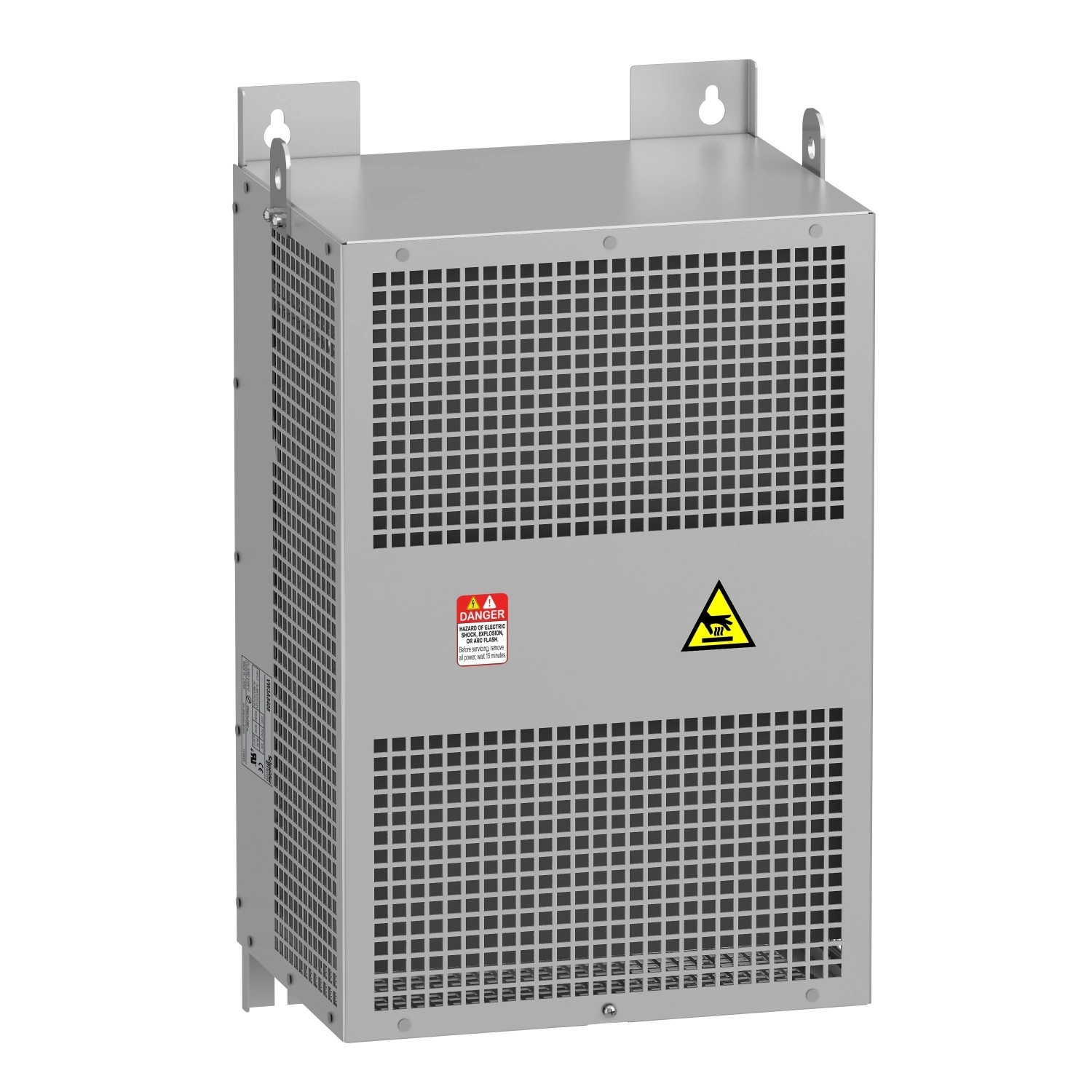

A Schneider Electric Altivar Process sorozat kiegészítőjeként fejlesztett VW3A5405 kimeneti szinuszszűrő egy rendkívül hatékony megoldást kínál a frekvenciaváltó kimeneti áramának optimalizálására. Ez a 95A névleges áramerősségű eszköz kiváló választás, amikor szükséged van a motor és a frekvenciaváltó közötti kábelezés hosszának jelentős növelésére, mivel akár 1000 méter hosszú árnyékolatlan kábellel, vagy 500 méter hosszú árnyékolt kábellel is használható.
A VW3A5405 szinuszszűrő kiválóan kompatibilis az Altivar Process ATV600 és ATV900 frekvenciaváltó családok különböző típusaival. A széleskörű kompatibilitásnak köszönhetően használható az ATV630, ATV650, ATV930 és ATV950 fali kivitelű frekvenciaváltókkal különböző teljesítménykategóriákban, 15-45 kW közötti tartományban, mind a 200-240V, mind a 380-480V hálózati feszültségtartományban. A termék sokoldalúságát bizonyítja, hogy számos különböző teljesítményigénnyel rendelkező ipari alkalmazáshoz megfelelő választás lehet.
A VW3A5405 szinuszszűrő műszaki paraméterei lenyűgözőek: 4-8 kHz közötti kapcsolási frekvencia, maximum 100 Hz kimeneti frekvencia, 8% maximális feszültségesés névleges terhelésnél, és 480V AC megengedhető feszültség. Rövid idejű túlterhelhetősége is figyelemre méltó, mivel akár a névleges áram 1,2-szeresét is elbírja 60 másodpercig. Az eszköz 380 mm széles, 760 mm magas és 285 mm mély, nettó súlya 60 kg. A telepítésnél figyelembe kell venni ezeket a méretadatokat a megfelelő elhelyezés érdekében. Elektromos csatlakoztatása kapocsblokkon keresztül történik, 50 mm²/AWG 1 csatlakozási kapacitással.
A VW3A5405 kimeneti szinuszszűrő környezeti feltételei is figyelemre méltóak: IP20 védettségi fokozattal rendelkezik, amely opcionálisan IP21-re növelhető a VW3A53904 készlet használatával. Működési hőmérséklet-tartománya -15°C és 50°C között van áramcsökkentés nélkül, míg 50-60°C között 1,5% áramcsökkentés szükséges fokonként. A szinuszszűrő ellenáll a környezeti hatásoknak, amit a 3B1 biológiai szennyeződés-ellenállási osztály, 3C3 vegyi szennyeződés-ellenállási osztály és 3S3 porszennyeződés-ellenállási osztály bizonyít az IEC 60721-3-3 szabvány szerint. Szennyeződési fokozata 3 az IEC 61800-5-1 szerint, relatív páratartalom tartománya pedig 5-95% lecsapódás nélkül. Mechanikai robusztusságát a 3M4 ütés- és rezgésállósági osztály jellemzi az IEC 60721-3-3 szabvány szerint, így még nehezebb ipari környezetben is megbízhatóan működik.
Schneider Electric Altivar Process ATV600 - VW3A5405 - frekvenciaváltó kiegészítő, kimeneti szinuszszűrő, IP20, 95A, 600/900 frekvenciaváltóhoz műszaki adatok
Általános tulajdonságok
Termék vagy komponens típusa: Szinusz szűrő
Kompatibilis termékcsalád: Altivar Process ATV600, Altivar Process ATV900
Termék specifikus alkalmazás: Kimeneti szűrő
Elektromos paraméterek
Maximális motorkábel hosszúság: 1000 m árnyékolatlan kábel, 500 m árnyékolt kábel
Névleges áram [In]: 95 A
Hőleadás: 290 W 4 kHz-nél
Elektromos csatlakozás: kapocsblokk, csatlakozási kapacitás: 50 mm² / AWG 1
Kapcsolási frekvencia: 4...8 kHz
Maximális kimeneti frekvencia: 100 Hz
Maximális feszültségesés névleges terhelésnél: 8 %
Megengedett feszültség: 480 V AC
Max. áram: 1.20 x névleges áram (időtartam = 60 s)
Üzemeltetési feltételek
Üzemeltetési magasság: <= 1000 m áramcsökkentés nélkül, 1000...4000 m áramcsökkentéssel 1 % per 100 m
IP védettségi fokozat: IP20, IP21 (VW3A53904 készlettel)
Környezeti jellemzők: 3B1 biológiai szennyeződés-ellenállási osztály, 3C3 vegyi szennyeződés-ellenállási osztály, 3S3 porszennyeződés-ellenállási osztály
Szennyeződési fokozat: 3 (IEC 61800-5-1 szerint)
Relatív páratartalom: 5...95 % lecsapódás nélkül
Működési környezeti hőmérséklet: 50...60 °C (áramcsökkentéssel 1.5 % per °C), -15...50 °C (áramcsökkentés nélkül)
Tárolási környezeti hőmérséklet: -40...70 °C
Mechanikai robusztusság: 3M4 ütésállósági osztály, 3M4 rezgésállósági osztály (IEC 60721-3-3 szerint)
Fizikai méretek
Szélesség: 380 mm
Magasság: 760 mm
Mélység: 285 mm
Kompatibilitás
Termékkompatibitás: Változtatható fordulatszámú hajtások: ATV630/ATV650/ATV930/ATV950 fali kivitel, 15-45 kW teljesítménytartományban, 200-240V és 380-480V hálózati feszültségekkel
