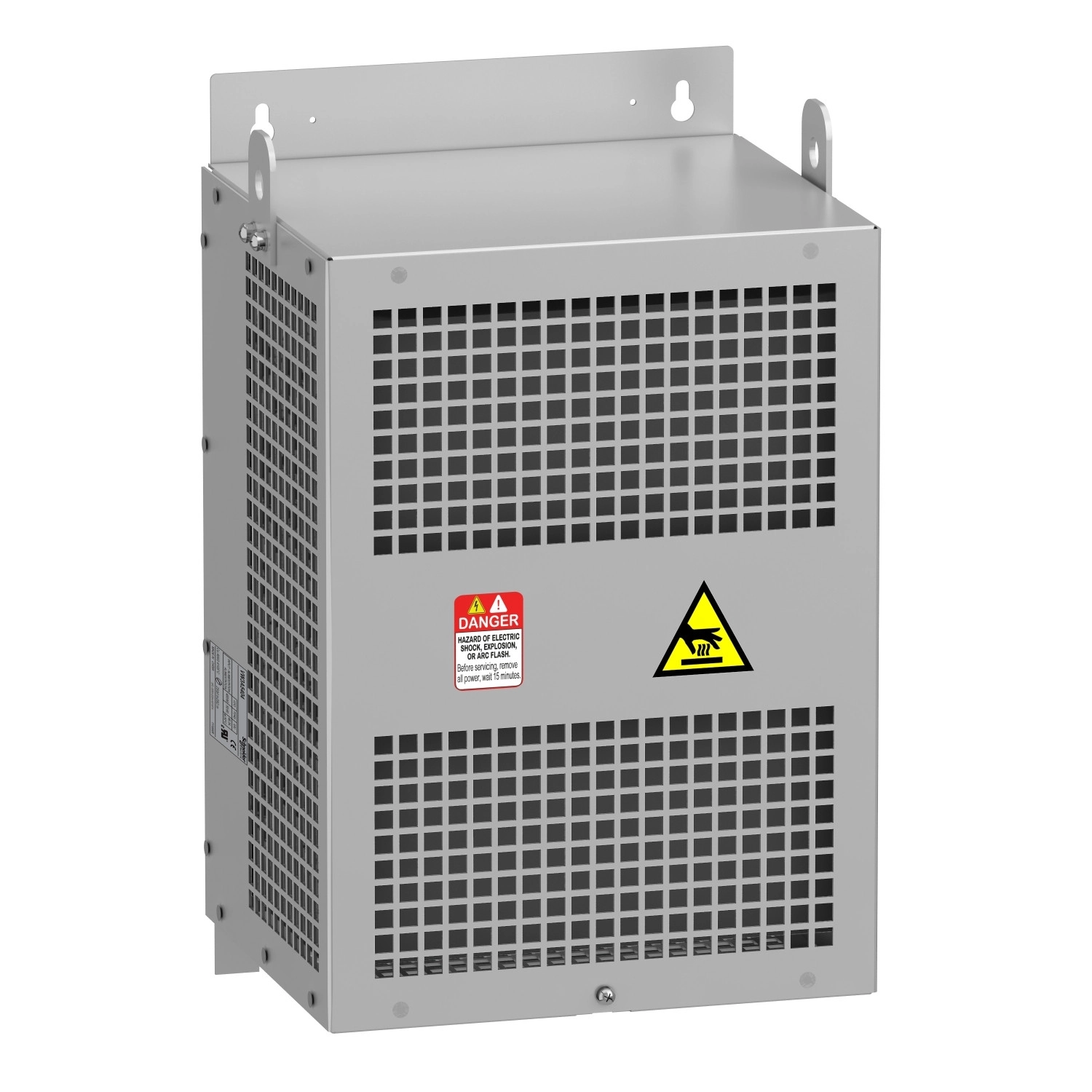

A Schneider Electric VW3A5404 egy professzionális kimeneti szinuszszűrő, amelyet kifejezetten az Altivar család frekvenciaváltóihoz fejlesztettek ki. Ez a 50A-es szűrő tökéletes megoldást kínál különböző Altivar Process sorozatú frekvenciaváltókhoz, beleértve az ATV600, ATV900 és Easy Altivar 310 típusokat. A VW3A5404 kódjelű termék nagymértékben javítja a motorvezérlés minőségét és megbízhatóságát ipari környezetben.
A szinuszszűrő egyik legfontosabb tulajdonsága, hogy rendkívül hosszú motorkábel használatát teszi lehetővé - akár 1000 méter árnyékolatlan, vagy 500 méter árnyékolt kábel is csatlakoztatható. Ez különösen előnyös olyan alkalmazásoknál, ahol a hajtás és a motor között jelentős távolság van. A VW3A5404 névleges árama 50A, ami biztosítja a kompatibilitást számos különböző teljesítményű Altivar frekvenciaváltóval. A termék hőtermelése 196W 4 kHz kapcsolási frekvencia mellett, ami kulcsfontosságú tényező a megfelelő üzemi körülmények biztosításához.
A Schneider Electric VW3A5404 kimeneti szinuszszűrő kivételesen sokoldalú eszköz, amely számos különböző Altivar frekvenciaváltóval kompatibilis. Használható többek között az ATV630, ATV650, ATV930 és ATV950 típusú, fali szerelésű meghajtókkal, amelyek különböző teljesítményszinteket kínálnak a 200-240V és 380-480V tartományban. A termék elektromos csatlakoztatása sorkapocson keresztül történik, 16 mm² / AWG 6 csatlakozási kapacitással, ami megfelelő rugalmasságot biztosít a telepítés során. A szinuszszűrő üzemi magassága elérheti az 1000 métert teljesítménycsökkentés nélkül, de megfelelő korrekcióval akár 4000 méteres magasságban is használható, ahol a névleges áramot 1%-kal kell csökkenteni 100 méterenként.
A műszaki adatok tekintetében a VW3A5404 kapcsolási frekvenciája 4-8 kHz között van, maximális kimeneti frekvenciája pedig 100 Hz. A névleges terhelésnél a maximális feszültségesés 8%, míg a megengedett feszültség 480V AC. A termék rövid ideig akár a névleges áram 1,2-szeresét is képes elviselni, maximum 60 másodpercig. Fizikai méreteit tekintve a szűrő 300 mm széles, 560 mm magas és 245 mm mély, nettó tömege pedig 35 kg. Az eszköz alap védettségi szintje IP20, de a VW3A53903 készlet használatával IP21-re növelhető. A termék ellenáll a biológiai szennyeződéseknek (3B1 osztály az IEC 60721-3-3 szerint), a kémiai szennyeződéseknek (3C3 osztály) és a porszennyezésnek (3S3 osztály). A szennyezettségi fok 3 az IEC 61800-5-1 szabványnak megfelelően. A VW3A5404 széles üzemi hőmérséklet-tartományban (-15°C és 50°C között) használható teljesítménycsökkentés nélkül, de akár 60°C-ig is működtethető, 1,5%-os teljesítménycsökkentéssel fokonként. A relatív páratartalom 5-95% lehet kondenzáció nélkül.
Schneider Electric Altivar Process ATV600 - VW3A5404 - frekvenciaváltó kiegészítő, kimeneti szinuszszűrő, IP20, 50A, 600/900 frekvenciaváltóhoz műszaki adatok
Általános jellemzők
Termék típusa: Szinuszszűrő
Kompatibilitási tartomány: Altivar Process ATV600, Altivar Process ATV900, Easy Altivar 310
Termékspecifikus alkalmazás: Kimeneti szűrő
Műszaki paraméterek
Maximális motorkábel hossz: 1000 m árnyékolatlan kábel, 500 m árnyékolt kábel
Névleges áram: 50 A
Hőveszteség: 196 W 4 kHz-nél
Elektromos csatlakozás: sorkapocs, csatlakozási kapacitás: 16 mm² / AWG 6
Üzemi magasság: <= 1000 m áramcsökkentés nélkül, 1000...4000 m 1% áramcsökkentéssel 100 m-enként
Kapcsolási frekvencia: 4...8 kHz
Maximális kimeneti frekvencia: 100 Hz
Maximális feszültségesés névleges terhelésnél: 8%
Megengedett feszültség: 480 V AC
Max. áram: 1,20 x névleges áram (időtartam = 60 s)
Fizikai jellemzők
Szélesség: 300 mm
Magasság: 560 mm
Mélység: 245 mm
Környezeti jellemzők
IP védettségi fokozat: IP20, IP21 (VW3A53903 készlettel)
Környezeti jellemzők: Biológiai szennyezésállóság 3B1 osztály IEC 60721-3-3 szerint, Kémiai szennyezésállóság 3C3 osztály IEC 60721-3-3 szerint, Porszennyezés-állóság 3S3 osztály IEC 60721-3-3 szerint
Szennyezettségi fok: 3 az IEC 61800-5-1 szerint
Relatív páratartalom: 5...95% kondenzáció nélkül
Üzemi környezeti hőmérséklet: 50...60 °C (1,5% áramcsökkentés/°C), -15...50 °C (áramcsökkentés nélkül)
Tárolási környezeti hőmérséklet: -40...70 °C
Mechanikai robusztság: Ütésállóság 3M4 osztály IEC 60721-3-3 szerint, Rezgésállóság 3M4 osztály IEC 60721-3-3 szerint
