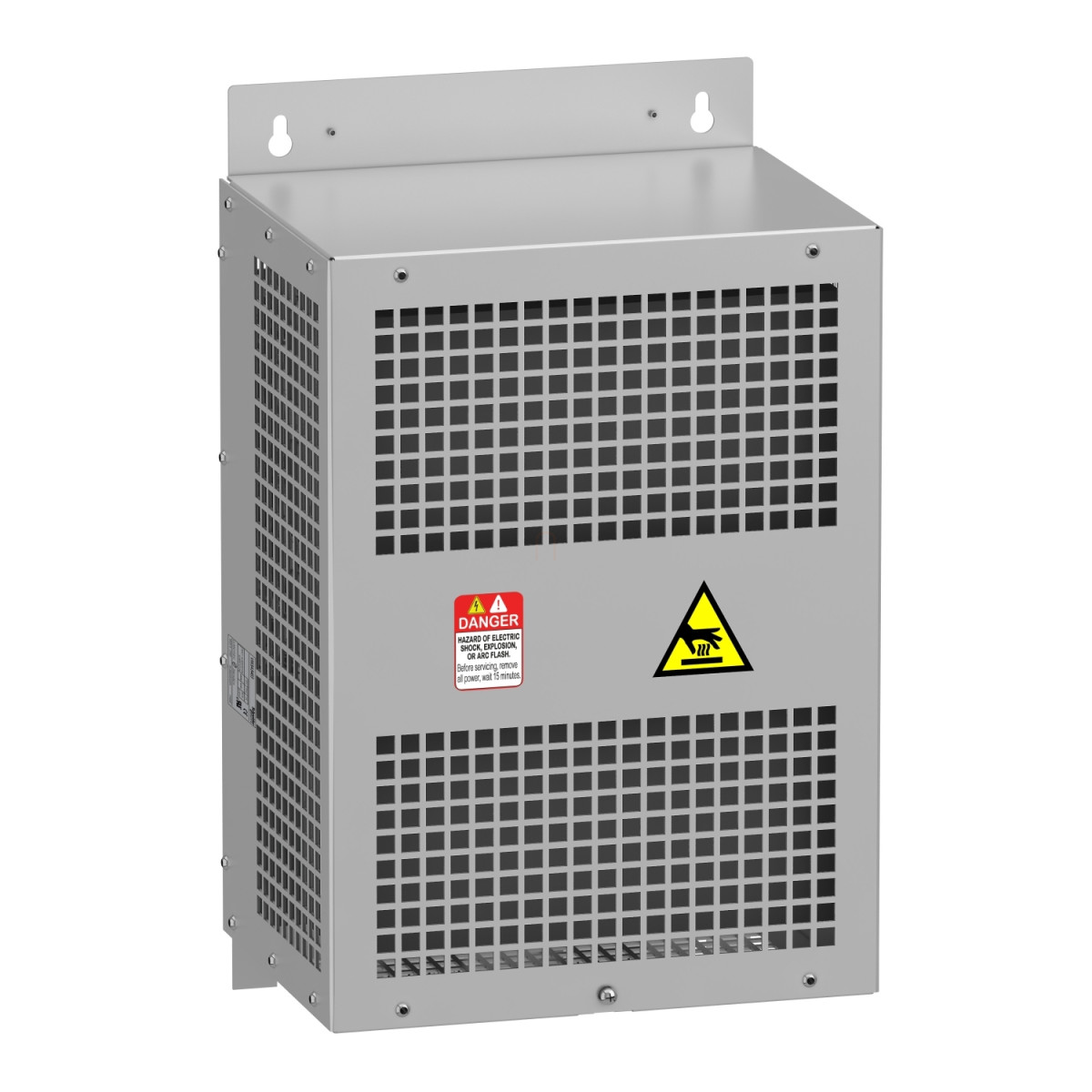

A Schneider Electric VW3A5403 kimeneti szinuszszűrő egy rendkívül hasznos kiegészítő az Altivar Process ATV600 és ATV900 sorozatú frekvenciaváltókhoz. Ez a 25A névleges áramerősségű szűrő ideális megoldást jelent azoknak a felhasználóknak, akik hosszabb motorkábellel szeretnék üzemeltetni a hajtásrendszerüket, vagy csökkenteni kívánják a motor túlfeszültségből adódó igénybevételét.
A VW3A5403 szűrő lehetővé teszi az akár 1000 méter hosszúságú árnyékolatlan vagy 500 méter árnyékolt motorkábel használatát, ami rendkívüli flexibilitást biztosít a telepítésben. A termék IP20 védelmi besorolással rendelkezik alapkivitelben, de a VW3A53902 kit segítségével IP21 védelmi szintre bővíthető. A szinuszszűrő 25A névleges áramerősségre lett tervezve, és 4-8 kHz közötti kapcsolási frekvencián működik. A szűrő maximális kimeneti frekvenciája 100 Hz, így a legtöbb ipari alkalmazáshoz megfelelő.
Kompatibilitás szempontjából a VW3A5403 többféle Altivar hajtással használható, beleértve az ATV630, ATV650, ATV930 és ATV950 sorozatú fali kivitelű frekvenciaváltókat, különböző motorteljesítmény-tartományokban. Konkrétan a 380-480V-os tartományban 7.5kW és 11kW-os, valamint a 200-240V-os tartományban 4kW-os motorokkal működtethető. A maximális feszültségcsökkenés névleges terhelésnél mindössze 8%, a megengedett maximális feszültség pedig 480V AC. A szűrő képes a névleges áram 1.2-szeresét is elviselni 60 másodpercig, ami kiváló terhelhetőséget biztosít átmeneti túlterhelés esetén.
A VW3A5403 műszaki paraméterei között szerepel a 103W hőtermelés 4 kHz-en, elektromos csatlakozás szempontjából pedig 10 mm²/AWG 8 kapacitású sorkapcsokkal rendelkezik. A szűrő fizikai méretei: 295 mm szélesség, 530 mm magasság és 215 mm mélység, nettó tömege 20 kg. Üzemeltetési tengerszint feletti magasság szempontjából 1000 méterig nincs szükség áramcsökkentésre, 1000-4000 méter között pedig 100 méterenként 1% áramcsökkentést kell alkalmazni. Hasonlóan, a környezeti hőmérséklet tekintetében -15...50 °C között nincs szükség áramcsökkentésre, 50...60 °C között pedig 1.5% áramcsökkentést kell alkalmazni fokonként.
A VW3A5403 kiváló környezeti ellenállással rendelkezik, megfelelve számos IEC szabványnak. A termék biológiai szennyezés elleni védelem szempontjából 3B1 osztályba, kémiai szennyezés ellen 3C3 osztályba, por szennyezés ellen 3S3 osztályba sorolt az IEC 60721-3-3 szerint. Mechanikai robusztusság szempontjából mind rázkódásra, mind vibrációra a 3M4 osztálynak felel meg az IEC 60721-3-3 szerint. A szennyezettségi fok 2 az IEC 61800-5-1 szerint, a relatív páratartalom pedig 5-95% közötti lehet, kondenzáció nélkül.
Schneider Electric Altivar Process ATV600 - VW3A5403 - frekvenciaváltó kiegészítő, kimeneti szinuszszűrő, IP20, 25A, 600/900 frekvenciaváltóhoz műszaki adatok
Fő jellemzők
Termék vagy komponens típusa: Szinuszszűrő
Kompatibilitás: Altivar Process ATV900, Altivar Process ATV600
Termék specifikus alkalmazás: Kimeneti szűrő
Kiegészítő adatok
Maximális motorkábel hosszúság: 1000 m árnyékolatlan kábel, 500 m árnyékolt kábel
Névleges áram: 25 A
Hőveszteség: 103 W 4 kHz-en
Termék kompatibilitás:
- Frekvenciaváltó ATV630 fali kivitel, motor: 7.5 kW, 380...480 V
- Frekvenciaváltó ATV630 fali kivitel, motor: 11 kW, 380...480 V
- Frekvenciaváltó ATV630 fali kivitel, motor: 4 kW, 200...240 V
- Frekvenciaváltó ATV650 fali kivitel, motor: 7.5 kW, 380...480 V
- Frekvenciaváltó ATV650 fali kivitel, motor: 11 kW, 380...480 V
- Frekvenciaváltó ATV930 fali kivitel, motor: 7.5 kW, 380...480 V
- Frekvenciaváltó ATV930 fali kivitel, motor: 11 kW, 380...480 V
- Frekvenciaváltó ATV930 fali kivitel, motor: 4 kW, 200...240 V
- Frekvenciaváltó ATV950 fali kivitel, motor: 7.5 kW, 380...480 V
- Frekvenciaváltó ATV950 fali kivitel, motor: 11 kW, 380...480 V
Elektromos csatlakozás: sorkapocs, csatlakozási kapacitás: 10 mm² / AWG 8
Üzemeltetési tengerszint feletti magasság: <= 1000 m áramcsökkentés nélkül, 1000...4000 m 1% áramcsökkentéssel 100 m-enként
Kapcsolási frekvencia: 4...8 kHz
Maximális kimeneti frekvencia: 100 Hz
Maximális feszültségesés névleges terhelésnél: 8 %
Megengedett feszültség: 480 V AC
Max. áram: 1.20 x névleges áram (időtartam = 60 s)
Mechanikai adatok
Szélesség: 295 mm
Magasság: 530 mm
Mélység: 215 mm
Nettó tömeg: 20 kg
Környezeti jellemzők
IP védettségi szint: IP20, IP21 (VW3A53902 kittel)
Környezeti jellemző: Biológiai szennyezés elleni védelem osztálya 3B1 az IEC 60721-3-3 szerint, Kémiai szennyezés elleni védelem osztálya 3C3 az IEC 60721-3-3 szerint, Por szennyezés elleni védelem osztálya 3S3 az IEC 60721-3-3 szerint
Szennyezettségi fok: 2 az IEC 61800-5-1 szerint
Relatív páratartalom: 5...95 % kondenzáció nélkül
Környezeti hőmérséklet üzemeltetéshez: 50...60 °C (1.5 % áramcsökkentéssel °C-onként), -15...50 °C (áramcsökkentés nélkül)
Környezeti hőmérséklet tároláshoz: -40...70 °C
Mechanikai robusztusság: Rázkódási osztály 3M4 az IEC 60721-3-3 szerint, Vibrációs osztály 3M4 az IEC 60721-3-3 szerint
Szerelési útmutató
A szűrőt minden oldalon minimum 100 mm távolságra kell elhelyezni más berendezésektől a megfelelő hűtés biztosításához.
Csatlakozási rajz
A szűrőt a frekvenciaváltó és a motor közé kell bekötni a dokumentációban szereplő kapcsolási rajz szerint. A bekötésnél figyelembe kell venni a fázis (L1-L2-L3/U-V-W) és a földelési pontok helyes csatlakoztatását.
