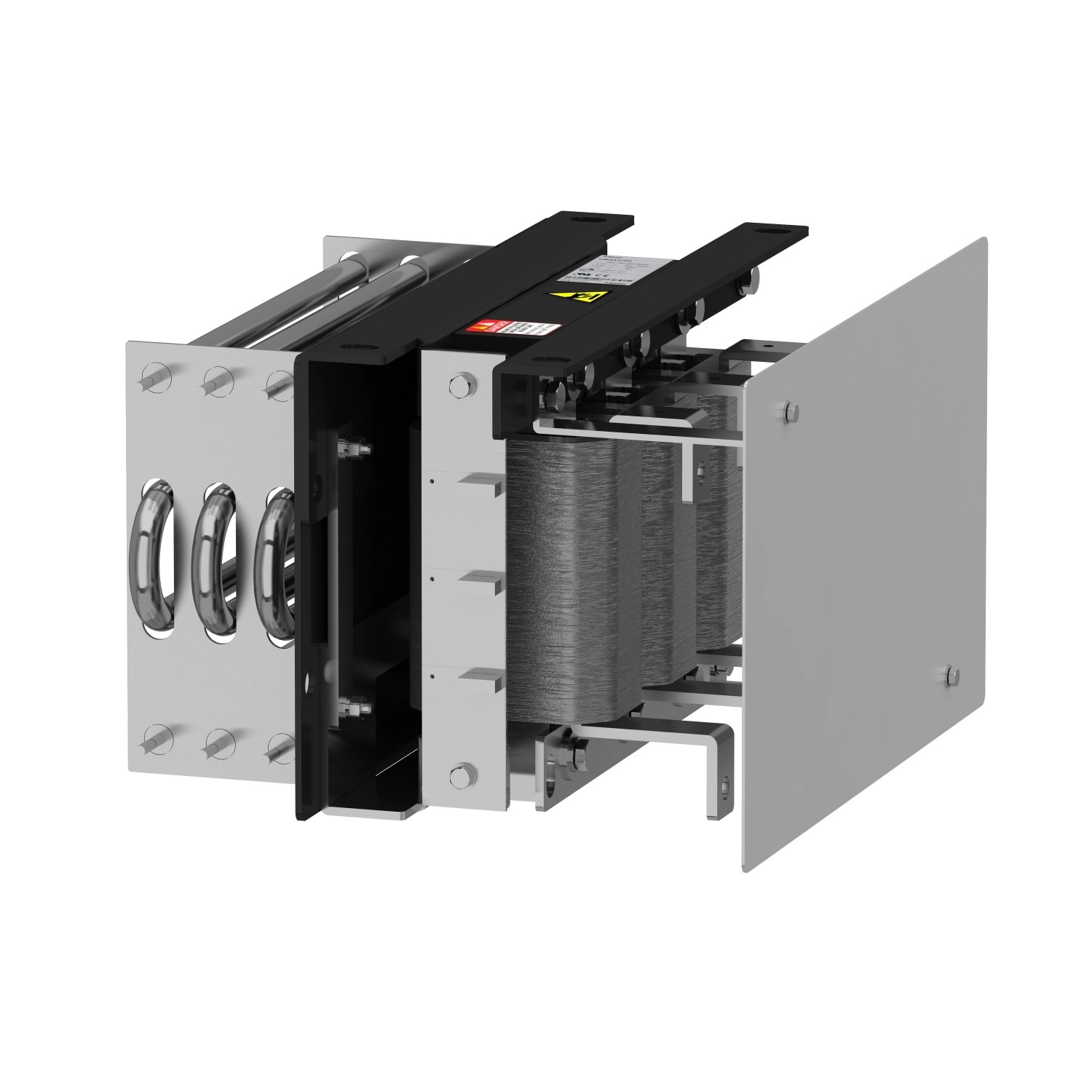

A Schneider Electric VW3A5306 dv/dt szűrő egy rendkívül hatékony eszköz a változtatható frekvenciájú hajtások (VFD) kimeneti oldalához. Ez a professzionális megoldás kifejezetten az Altivar hajtáscsaládokhoz lett tervezve, beleértve az Altivar Process ATV900, Easy Altivar 610, Altivar Process ATV600 és Altivar Machine ATV340 termékcsaládokat.
A VW3A5306 dv/dt szűrő fő feladata, hogy korlátozza a feszültség emelkedési sebességét (dv/dt) a motor kapcsain, ezáltal jelentősen csökkentve a motorkábelben fellépő feszültségcsúcsokat és a motor szigetelésére nehezedő elektromos terhelést. A termék maximális névleges áramerőssége 180 A, ami lehetővé teszi használatát 30-90 kW teljesítményű hajtásokkal. Rendkívül sokoldalú eszköz, hiszen kompatibilis számos változtatható frekvenciájú hajtással, többek között az ATV630, ATV650, ATV610, ATV930 és ATV950 sorozatok különböző teljesítményű modelljeivel, amelyek 200-240 V-os vagy 380-480 V-os feszültségtartományban működnek. A szűrő kiemelkedő képessége, hogy a dv/dt értéket 3000 V/μs alá korlátozza mind a 200-240 V-os, mind a 380-480 V-os üzemi tartományban.
A VW3A5306 különleges előnye, hogy jelentősen megnöveli a megengedett motorkábel hosszát - akár 500 méterig árnyékolatlan kábel, illetve 300 méterig árnyékolt kábel esetén. Az elektromos csatlakozást M10-es rézcsatlakozó sín biztosítja, amelynek csatlakozási kapacitása 120 mm² vagy AWG 4/0. A szűrő IP00 védettségi fokozattal rendelkezik, kompakt méretekkel (380 x 350 x 235 mm), tömege mindössze 22 kg. A termék -10°C és 50°C közötti környezeti hőmérsékleten üzemeltethető teljesítménycsökkentés nélkül, 50-60°C között pedig fokozatosan csökkentett teljesítménnyel (1,5%/°C). Tengerszint feletti magasság tekintetében 0-1000 m között teljesítménycsökkentés nélkül, 1000-4000 m között pedig 1%-os teljesítménycsökkentéssel (100 méterenként) használható. A maximális hajtás kimeneti frekvencia 100 Hz, a hőveszteség pedig 176 W 4 kHz-es kapcsolási frekvencia mellett.
A szűrő beépítése különösen ajánlott olyan alkalmazásoknál, ahol hosszú motorkábelek szükségesek, vagy ahol a motor szigetelésének védelme kritikus fontosságú. Ideális választás ipari környezetben, nagy teljesítményű motorhajtások esetén, ahol a megbízható és hosszú távú működés alapvető követelmény. A VW3A5306 használatával csökkenthető a motor elektromos zajterhelése, növelhető a rendszer élettartama, és optimalizálható a motor teljesítménye különböző üzemi körülmények között.
Schneider Electric VW3A5306 dv/dt szűrő műszaki adatok
Általános tulajdonságok
Termék típusa: Dv/dt szűrő
Kompatibilitás: Altivar Process ATV900, Easy Altivar 610, Altivar Process ATV600, Altivar Machine ATV340
Alkalmazás: Kimeneti szűrő
Névleges áram: 180 A
Szükséges mennyiség: 1
Kompatibilis változtatható frekvenciájú hajtások
ATV630 (30-45 kW, 200-240 V; 55-90 kW, 380-480 V)
ATV650 (55-90 kW, 380-480 V)
ATV610 (55-90 kW, 380-415 V)
ATV930 (30-45 kW, 200-240 V; 55-90 kW, 380-480 V)
ATV950 (55-90 kW, 380-480 V)
Elektromos jellemzők
Elektromos csatlakozás: M10 réz sín, csatlakozási kapacitás: 120 mm² / AWG 4/0
Maximális motorkábel hossz: 500 m árnyékolatlan kábel, 300 m árnyékolt kábel
dv/dt érték: 3000 V/µs max. 200-240 V-nál, 3000 V/µs max. 380-480 V-nál
Hőveszteség: 176 W 4 kHz-nél
Maximális hajtás kimeneti frekvencia: 100 Hz
Üzemeltetési feltételek
Környezeti üzemi hőmérséklet: -10...50 °C (áramcsökkentés nélkül), 50...60 °C (1,5% áramcsökkentés °C-onként)
Üzemeltetési magasság: 0-1000 m áramcsökkentés nélkül, 1000-4000 m 1% áramcsökkentéssel 100 m-enként
Fizikai jellemzők
Szélesség: 380 mm
Magasság: 350 mm
Mélység: 235 mm
Nettó tömeg: 22 kg
Környezeti adatok
IP védettségi fokozat: IP00
Tárolási hőmérséklet: -40...70 °C
