A Schneider Electric VW3A5304 dv/dt szűrő egy professzionális megoldás a változtatható fordulatszámú hajtások (VSD) kimeneti jelének kondicionálására. Ez a speciális eszköz a 5,5-22 kW teljesítménytartományban működő frekvenciaváltókhoz lett tervezve, és IP20 védettséggel rendelkezik.
A VW3A5304 dv/dt szűrő elsődleges feladata a frekvenciaváltó által generált feszültségimpulzusok meredekségének (dv/dt) korlátozása. Ezáltal jelentősen csökkenti a motor kábelében és tekercselésében fellépő feszültségcsúcsokat és reflexiókat, amelyek a hosszú motorkábel esetén különösen problémásak lehetnek. A szűrő maximálisan 3000 V/μs-ra korlátozza a feszültség meredekségét mind a 200-240V, mind a 380-480V feszültségtartományban. Ez a tulajdonság különösen értékes, ha hosszú motorkábelekkel dolgozol - akár 500 méterig árnyékolatlan, vagy 300 méterig árnyékolt kábellel is használható. A termék 50A névleges árammal rendelkezik, így teljes mértékben kiszolgálja az alkalmazási tartományába eső hajtásokat.
A VW3A5304 szűrő kompatibilis számos Schneider Electric frekvenciaváltó családdal, többek között az Altivar Process ATV900, Altivar Process ATV600, Easy Altivar 610 és Altivar Machine ATV340 sorozatokkal. Konkrét modellekkel való kompatibilitás tekintetében a különböző ATV630, ATV650, ATV610, ATV930 és ATV950 változtatható fordulatszámú hajtásokkal működik együtt, amelyek 5,5 kW-tól 22 kW-ig terjedő teljesítménytartományban üzemelnek. A szűrő csatlakoztatása egyszerű, 16 mm²-es kapcsokkal rendelkezik (AWG 6). A telepítés során fontos figyelembe venni, hogy a szűrő működése során hőt termel - 4 kHz-en 65W hőleadással kell számolni. A termék hőmérséklet-tartománya üzemelés közben -10 és 50°C között van áramerősség-csökkentés nélkül, míg 50-60°C között 1,5%-os csökkentést kell alkalmazni fokonként. A szűrő 0-1000 méter tengerszint feletti magasságig használható teljesítménycsökkentés nélkül, 1000-4000 méter között pedig 100 méterenként 1%-os csökkentéssel.
A fizikai jellemzőket tekintve a VW3A5304 méretei 300 mm szélesség, 560 mm magasság és 245 mm mélység, nettó súlya 18 kg. Maximális hajtás kimeneti frekvenciája 100 Hz. A szűrő IP20 alapvédettséggel rendelkezik, de VW3A53903 készlettel IP21 védettség is elérhető. Tárolási hőmérséklet-tartománya -40°C és 70°C között van. A szerelés során fontos figyelembe venni a minimális távolságokat: minden irányban legalább 100 mm (3,93 hüvelyk) szabad teret kell biztosítani a megfelelő hűtés érdekében.

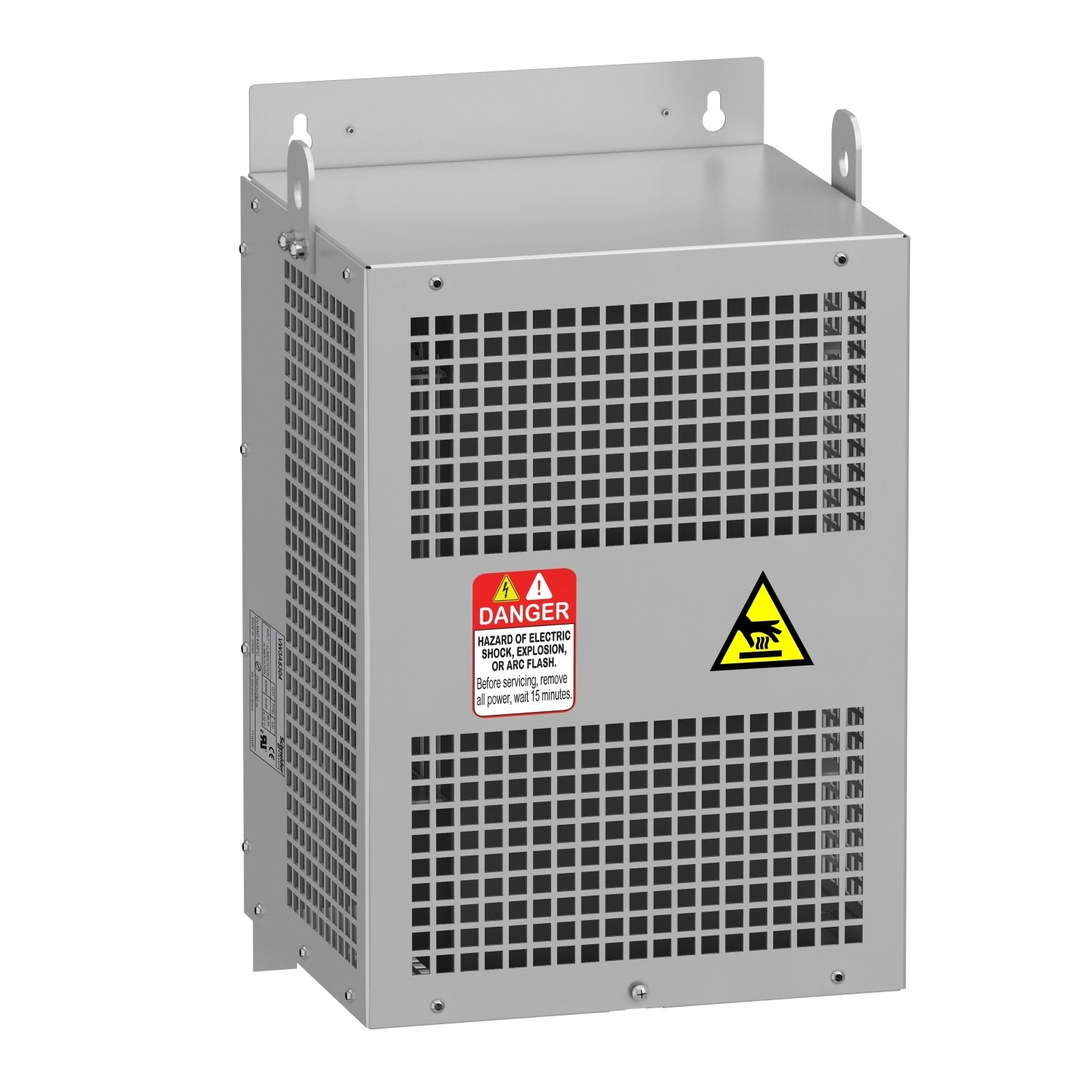

Schneider Electric VW3A5304 dv/dt szűrő műszaki adatok
Általános jellemzők
Termék típusa: Dv/dt szűrő
Kompatibilitás: Altivar Process ATV900, Altivar Process ATV600, Easy Altivar 610, Altivar Machine ATV340
Alkalmazás: Kimeneti szűrő
Névleges áram: 50 A
Kompatibilis frekvenciaváltó modellek
ATV630 változtatható fordulatszámú hajtás fali rögzítés - 11 kW, 200...240 V
ATV630 változtatható fordulatszámú hajtás fali rögzítés - 15 kW, 380...480 V
ATV630 változtatható fordulatszámú hajtás fali rögzítés - 18.5 kW, 380...480 V
ATV630 változtatható fordulatszámú hajtás fali rögzítés - 22 kW, 380...480 V
ATV650 változtatható fordulatszámú hajtás fali rögzítés - 15 kW, 380...480 V
ATV650 változtatható fordulatszámú hajtás fali rögzítés - 18.5 kW, 380...480 V
ATV650 változtatható fordulatszámú hajtás fali rögzítés - 22 kW, 380...480 V
ATV610 változtatható fordulatszámú hajtás - 18.5 kW, 380...415 V
ATV610 változtatható fordulatszámú hajtás - 22 kW, 380...415 V
ATV630 változtatható fordulatszámú hajtás fali rögzítés - 5.5 kW, 200...240 V
ATV630 változtatható fordulatszámú hajtás fali rögzítés - 7.5 kW, 200...240 V
ATV930 változtatható fordulatszámú hajtás fali rögzítés - 11 kW, 200...240 V
ATV930 változtatható fordulatszámú hajtás fali rögzítés - 15 kW, 380...480 V
ATV930 változtatható fordulatszámú hajtás fali rögzítés - 18.5 kW, 380...480 V
ATV930 változtatható fordulatszámú hajtás fali rögzítés - 22 kW, 380...480 V
ATV950 változtatható fordulatszámú hajtás fali rögzítés - 15 kW, 380...480 V
ATV950 változtatható fordulatszámú hajtás fali rögzítés - 18.5 kW, 380...480 V
ATV950 változtatható fordulatszámú hajtás fali rögzítés - 22 kW, 380...480 V
Telepítési és csatlakoztatási adatok
Elektromos csatlakozás: Sorkapocs, csatlakoztatási kapacitás: 16 mm² / AWG 6
Maximális motorkábel hossz: 500 m árnyékolatlan kábel, 300 m árnyékolt kábel
Műszaki paraméterek
dv/dt: max. 3000 V/µs 200...240 V esetén, max. 3000 V/µs 380...480 V esetén
Hőveszteség: 65 W 4 kHz-en
Maximális hajtás kimeneti frekvencia: 100 Hz
Üzemi környezeti hőmérséklet: -10...50 °C (áramerősség-csökkentés nélkül), 50...60 °C (1,5% áramerősség-csökkentés °C-onként)
Üzemeltetési magasság: 0...1000 m áramerősség-csökkentés nélkül, 1000...4000 m áramerősség-csökkentéssel (1% 100 m-enként)
Fizikai jellemzők
Szélesség: 300 mm
Magasság: 560 mm
Mélység: 245 mm
Nettó súly: 18 kg
Környezeti feltételek
IP védettség: IP20, IP21 (VW3A53903 készlettel)
Tárolási hőmérséklet: -40...70 °C
