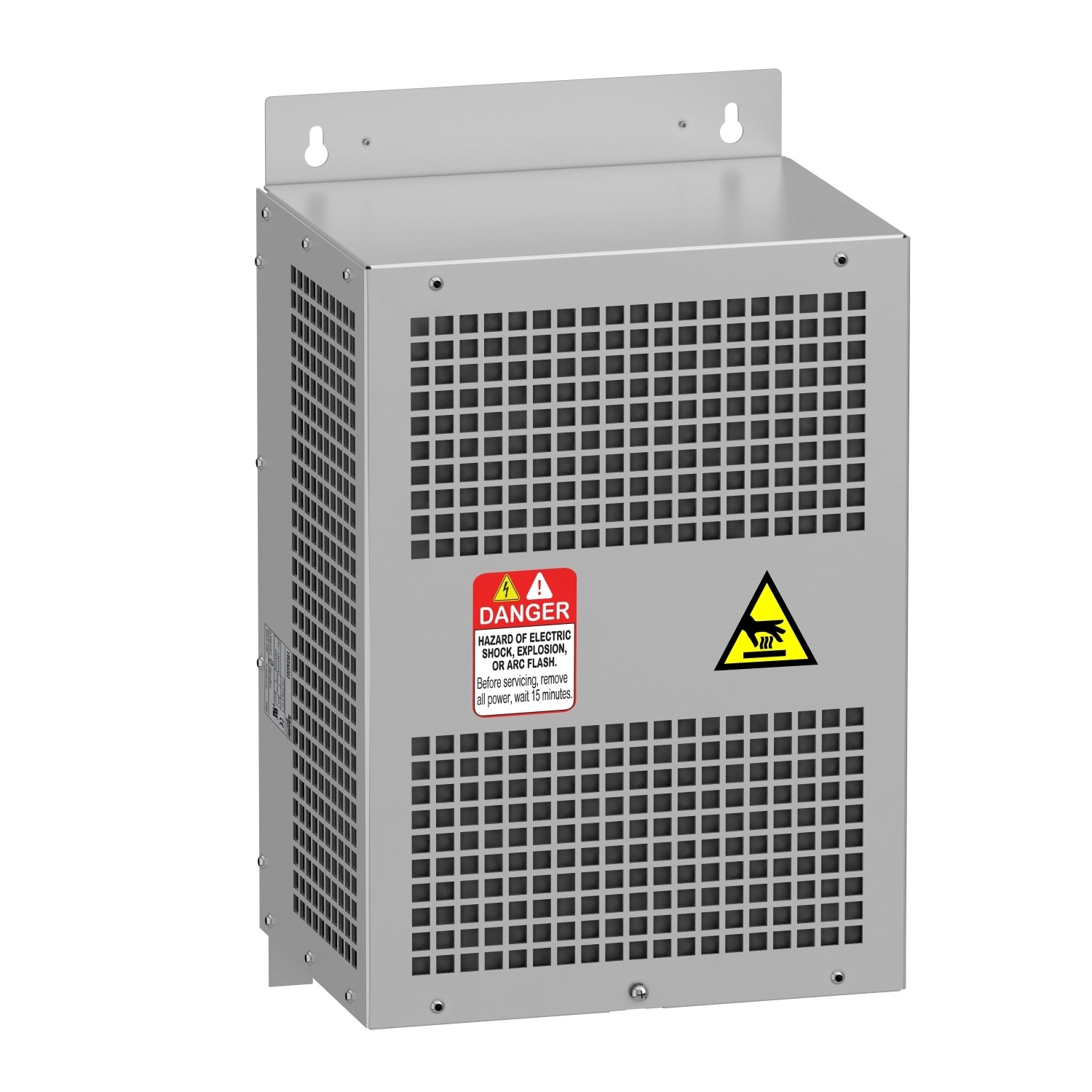

A Schneider Electric VW3A5303 egy kiváló minőségű dv/dt kimeneti szűrő, amely speciálisan változtatható fordulatszámú hajtásokhoz lett tervezve. Ez a professzionális szűrőmegoldás 4-15 kW teljesítménytartományban működő Altivar frekvenciaváltók kimenetéhez csatlakoztatható, és hatékonyan csökkenti a motor kábelében jelentkező feszültségcsúcsokat.
A VW3A5303 szűrő 25A névleges áramerősséggel rendelkezik, és maximálisan 3000 V/µs értékre korlátozza a dv/dt értéket mind a 200...240 V-os, mind a 380...480 V-os feszültségtartományban. Ez a szűrő különösen hasznos hosszú motorkábelek esetén, hiszen akár 500 méterig is használható árnyékolatlan kábelek esetén, illetve 300 méterig árnyékolt kábelek esetén. A maximális kimeneti frekvencia 100 Hz, ami széles alkalmazási területet biztosít.
A termék kompatibilitása rendkívül széleskörű a Schneider Electric Altivar családon belül. Használható többek között az Easy Altivar 610, Altivar Process ATV900, Altivar Process ATV600 és Altivar Machine ATV340 sorozatokkal. Konkrét típusokat tekintve kompatibilis például az ATV630, ATV650, ATV610, ATV930 és ATV950 frekvenciaváltókkal, különböző teljesítménykategóriákban. Ez a széles kompatibilitási spektrum biztosítja, hogy a szűrő számos ipari alkalmazásban felhasználható legyen.
A VW3A5303 megbízhatóan működik -10...50 °C környezeti hőmérsékleten áramkorlátozás nélkül, 50...60 °C tartományban pedig 1,5%-os áramkorlátozással °C-onként. Tengerszint feletti magasság tekintetében 1000 méterig használható áramkorlátozás nélkül, 1000-4000 méter között pedig 1%-os áramkorlátozással 100 méterenként. A szűrő IP20 védettségi fokozattal rendelkezik, ami VW3A53902 kiegészítő készlet használatával IP21-re növelhető. Az elektromos csatlakoztatás csatlakozóblokkon keresztül történik, amelynek kapacitása 10 mm²/AWG 8. A termék hőtermelése 49 W 4 kHz-en.
Schneider Electric Altivar VW3A5303 dv/dt kimeneti szűrő műszaki adatok
Általános adatok
Termék vagy komponens típusa: Dv/dt szűrő
Kompatibilitás: Easy Altivar 610, Altivar Process ATV900, Altivar Process ATV600, Altivar Machine ATV340
Alkalmazási terület: Kimeneti szűrő
Névleges áramerősség: 25 A
Elektromos jellemzők
Maximum motorkábel hossz: 500 m árnyékolatlan kábel, 300 m árnyékolt kábel
dv/dt érték: 3000 V/µs max 200...240 V esetén, 3000 V/µs max 380...480 V esetén
Hőveszteség: 49 W 4 kHz-en
Maximum meghajtó kimeneti frekvencia: 100 Hz
Elektromos csatlakozás: Csatlakozóblokk, 10 mm² / AWG 8 kapacitással
Üzemeltetési feltételek
Környezeti levegő hőmérséklet: -10...50 °C (áramkorlátozás nélkül), 50...60 °C (1,5% áramkorlátozással °C-onként)
Üzemeltetési magasság: 0...1000 m áramkorlátozás nélkül, 1000...4000 m 1% áramkorlátozással 100 méterenként
IP védettségi fokozat: IP20, IP21 (VW3A53902 készlettel)
Tárolási hőmérséklet: -40...70 °C
Fizikai jellemzők
Szélesség: 295 mm
Magasság: 535 mm
Mélység: 215 mm
Nettó súly: 12 kg
