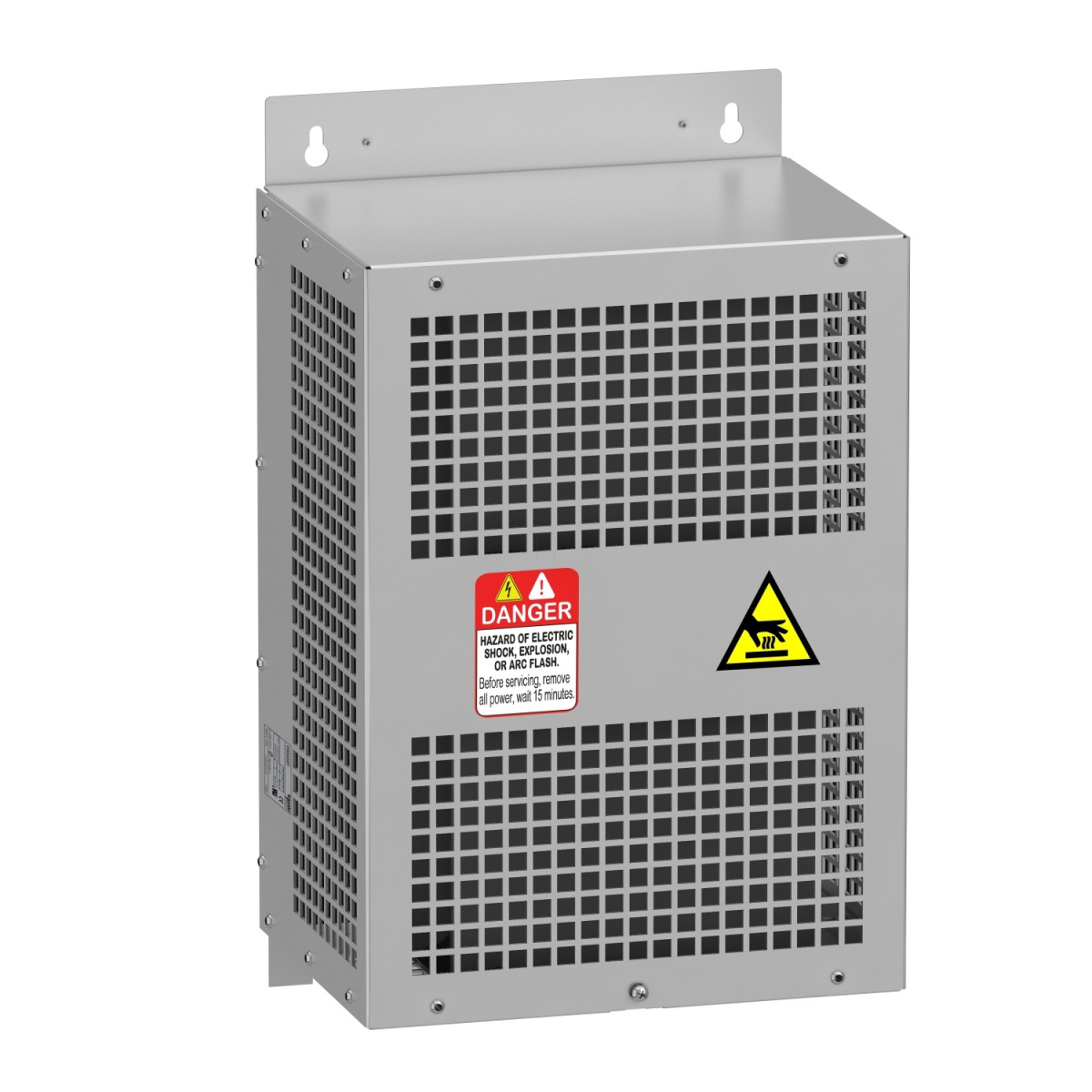

A Schneider Electric által gyártott VW3A5301 típusú dv/dt szűrő egy kiváló minőségű, professzionális megoldást kínál változtatható frekvenciájú hajtások kimenetének optimalizálására. Ez a termék különösen hasznos olyan alkalmazásokban, ahol fontos a motor élettartamának növelése és a rendszer megbízható működésének biztosítása hosszú motorkábelek esetén is.
A VW3A5301 dv/dt szűrő kompatibilis számos Altivar sorozatú frekvenciaváltóval, beleértve az Altivar Process ATV600 és ATV900, az Easy Altivar 610, valamint az Altivar Machine ATV340 termékcsaládokat. A szűrő elsősorban a 0,75 kW és 2,2 kW közötti teljesítménytartományba eső hajtásokhoz lett tervezve, és 6 amper névleges áramerősséggel rendelkezik. A széles kompatibilitási listának köszönhetően többféle változtatható frekvenciájú hajtással használható, mint például az ATV630, ATV650, ATV610, ATV930 és ATV950 sorozatú eszközökkel, különböző teljesítmény- és feszültségtartományokban, beleértve a 200-240 V és 380-480 V tartományt is.
A VW3A5301 szűrő egyik kiemelkedő előnye, hogy jelentősen csökkenti a dv/dt értéket, amely maximálisan 3000 V/µs lehet mind 200-240 V, mind 380-480 V feszültségtartományban. Ez a funkció különösen fontos a motor szigetelésének védelme szempontjából, amely így kevésbé van kitéve a magas feszültségcsúcsok károsító hatásainak. A szűrő lehetővé teszi akár 300 méteres árnyékolt vagy árnyékolatlan motorkábel használatát is, ami rendkívül rugalmas telepítési lehetőségeket biztosít. A maximum 100 Hz kimeneti frekvencia pedig széles alkalmazási spektrumot tesz lehetővé különböző motorvezérlési igények esetén. A termék 16 W hőtermelést produkál 4 kHz kapcsolási frekvencián, IP20-as védelmi fokozattal rendelkezik, amely opcionálisan bővíthető IP21-re a VW3A53902 készlet segítségével.
A VW3A5301 szűrő különböző környezeti feltételek mellett is megbízhatóan működik. Az üzemi hőmérséklet tartománya -10°C és 50°C között van áramkorlátozás nélkül, míg 50°C és 60°C között 1,5%-os áramcsökkentés szükséges fokonként. A tengerszint feletti magasság tekintetében 0-1000 méterig áramkorlátozás nélkül használható, 1000-4000 méter között pedig 1%-os áramcsökkentés szükséges 100 méterenként. A termék fizikai méretei: 295 mm szélesség, 535 mm magasság és 215 mm mélység, nettó tömege pedig 11 kg. Az elektromos csatlakoztatás sorkapcsokkal történik, amelyek maximum 6 mm²/AWG 10 keresztmetszetű vezetékek fogadására alkalmasak. A szerelési rajzok alapján a szűrőt a frekvenciaváltó alatt kell elhelyezni, a megfelelő működéshez minden oldalon legalább 100 mm szabad teret hagyva.
Schneider Electric VW3A5301 dv/dt szűrő műszaki adatok
Általános jellemzők
Termék típusa: Dv/dt szűrő
Kompatibilitás: Altivar Process ATV600, Altivar Process ATV900, Easy Altivar 610, Altivar Machine ATV340
Alkalmazás: Kimeneti szűrő változtatható frekvenciájú hajtásokhoz
Névleges áram: 6 A
Kompatibilis termékek
ATV630/ATV650/ATV610 frekvenciaváltók - 0,75 kW, 1,5 kW, 2,2 kW (380...480 V)
ATV630/ATV930 frekvenciaváltók - 0,75 kW (200...240 V)
ATV930/ATV950 frekvenciaváltók - 0,75 kW, 1,5 kW, 2,2 kW (380...480 V)
Műszaki paraméterek
Maximum motorkábel hossz: 300 m (árnyékolt és árnyékolatlan kábel esetén is)
dv/dt érték: max. 3000 V/µs (200...240 V és 380...480 V esetén)
Hőveszteség: 16 W 4 kHz kapcsolási frekvencián
Maximum kimeneti frekvencia: 100 Hz
Működési hőmérséklet: -10...50 °C (áramkorlátozás nélkül), 50...60 °C (1,5% áramcsökkentés/°C)
Üzemi tengerszint feletti magasság: 0...1000 m (áramkorlátozás nélkül), 1000...4000 m (1% áramcsökkentés/100 m)
Fizikai jellemzők
Védettségi fokozat: IP20 (opcionálisan IP21 a VW3A53902 készlettel)
Szélesség: 295 mm
Magasság: 535 mm
Mélység: 215 mm
Nettó tömeg: 11 kg
Csatlakoztatás
Elektromos csatlakozás: Sorkapocs, max. 6 mm² / AWG 10
Tárolási hőmérséklet: -40...70 °C
