A Schneider Electric VW3A5219 szinuszszűrő egy kiváló minőségű kimeneti szűrő, amelyet kifejezetten az Altivar Process ATV600 és ATV900 frekvenciaváltó-családokhoz fejlesztettek. Ez a 115 amperes névleges áramú eszköz ideális kiegészítő olyan rendszerekhez, ahol a motor és a frekvenciaváltó közötti kapcsolat optimalizálása szükséges, biztosítva a zavarmentes működést és a motor hosszabb élettartamát.
A VW3A5219 szinuszszűrő használata számos előnnyel jár az ipari alkalmazásokban. Kiegyenlíti a frekvenciaváltó által generált jelalakokat, csökkentve a feszültségcsúcsokat és a harmonikus torzítást, ami kíméli a motor szigetelését és csapágyait. A szűrő különösen ajánlott olyan helyzetekben, ahol hosszabb motorkábelek szükségesek, vagy ahol az elektromágneses zavarás (EMI) problémát jelent. A VW3A5219 maximális kimeneti frekvenciája 70 Hz, így széles működési tartományban használható.
A termék kompatibilis az ATV630 és ATV930 családok 75 kW és 90 kW teljesítményű, 500...690 V háromfázisú fali frekvenciaváltóival, valamint a 100 lóerős, 600 V háromfázisú változatokkal. A maximálisan megengedett feszültség 690 V AC, a kapcsolási frekvencia pedig 2 kHz. A VW3A5219 szinuszszűrő képes rövid ideig (60 másodpercig) akár a névleges áram 1,5-szeresét is elviselni, ami extra rugalmasságot biztosít indítási és terhelésváltozási helyzetekben. Az elektromos csatlakozás terminálblokkokkal történik, ami megkönnyíti a telepítést és a karbantartást.
A szinuszszűrő IP00 védettségi fokozattal rendelkezik, ami azt jelenti, hogy zárt szekrényben vagy védett környezetben kell elhelyezni. A termék robusztus kialakítású, 106 kg nettó tömegű, és kiváló környezeti tűrőképességgel rendelkezik: -10...45 °C üzemi hőmérséklet, 0...95% relatív páratartalom mellett működtethető. Szerelési szempontból fontos figyelembe venni a részletes méretrajzokat és az ajánlott szerelési távolságokat. A VW3A5219 pontos méretei: 465 mm × 275 mm × 425 mm. A terméket 1000 méter tengerszint feletti magasságig lehet teljes terheléssel használni, efölött pedig 3000 méterig 1% áramcsökkentés szükséges minden 100 méterre.
A Schneider Electric VW3A5219 szinuszszűrő tervezésénél különös figyelmet fordítottak a megbízhatóságra és a tartósságra. A termék megfelel az UL 508 szabványnak, ami garantálja a biztonságos működést ipari környezetben. A rezgésállóság 1 gn (f= 13...200 Hz) és 1,5 mm csúcstól csúcsig (f= 3...13 Hz) az IEC 60068-2 szerint, míg az ütésállóság 15 gn 11 ms-ig az IEC 60068-2-27 szerint. A telepítésnél fontos betartani a dokumentációban található ajánlott kapcsolási sémát, amely egyértelműen bemutatja a frekvenciaváltó, a szűrő és a motor közötti helyes csatlakoztatást.

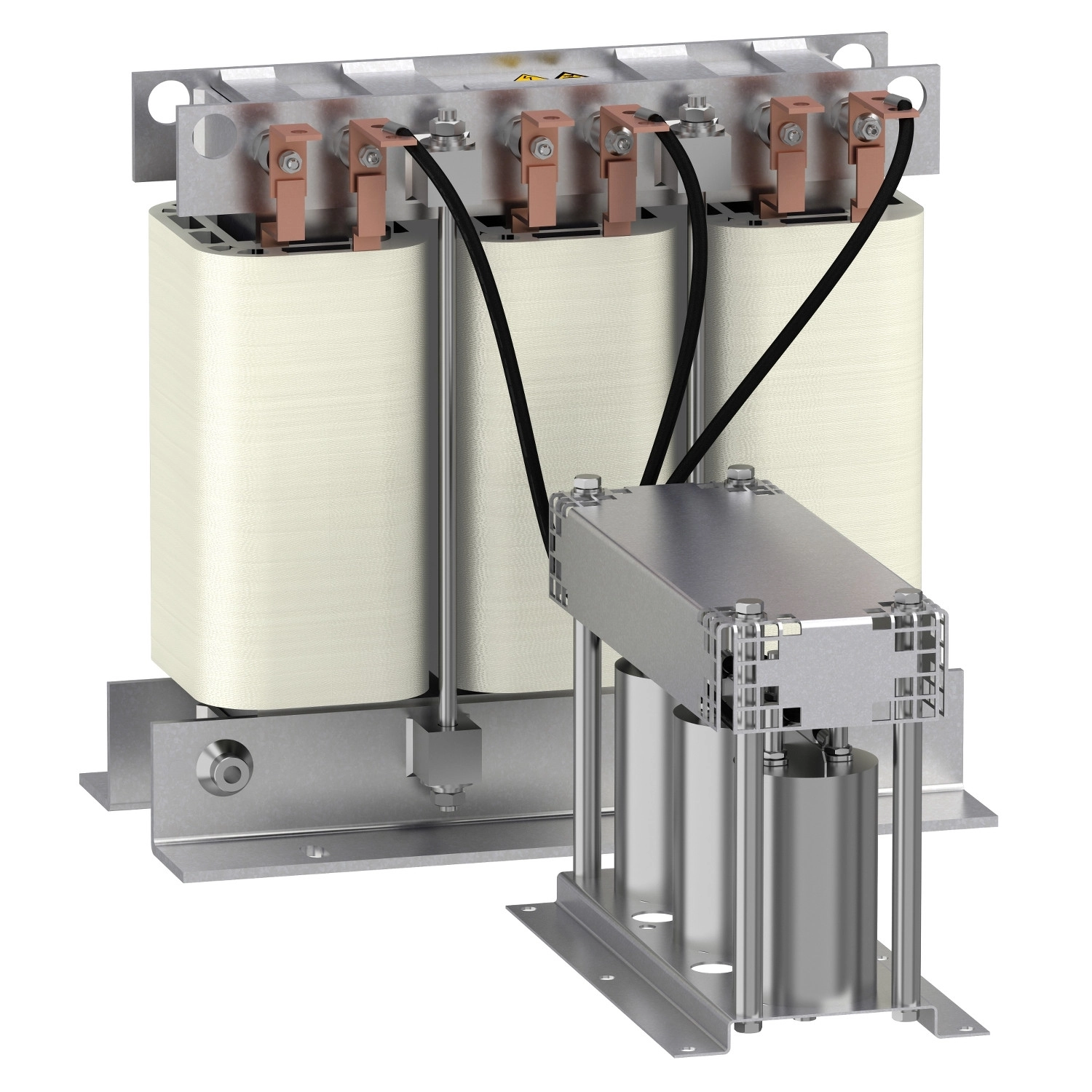

Schneider Electric Altivar Process ATV600 - VW3A5219 - frekvenciaváltó kiegészítő, kimeneti szinuszszűrő, IP00, 115A, 600/900 frekvenciaváltóhoz műszaki adatok
Fő jellemzők
Termék vagy komponens típusa: Szinuszszűrő
Kompatibilitási tartomány: Altivar Process ATV600, Altivar Process ATV900
Termék specifikus alkalmazás: Kimeneti szűrő
Névleges áram: 115 A
Hőleadás: 850 W, 115 °C
Terméktámogatás
Kompatibilis termékek:
- ATV630 változtatható fordulatszámú meghajtó fali szerelésű - 75 kW, 500...690 V háromfázisú
- ATV630 változtatható fordulatszámú meghajtó fali szerelésű - 90 kW, 500...690 V háromfázisú
- ATV930 változtatható fordulatszámú meghajtó fali szerelésű - 75 kW, 500...690 V háromfázisú
- ATV930 változtatható fordulatszámú meghajtó fali szerelésű - 90 kW, 500...690 V háromfázisú
- ATV630 változtatható fordulatszámú meghajtó fali szerelésű, 100 LE, 600 V háromfázisú
- ATV930 változtatható fordulatszámú meghajtó fali szerelésű, 100 LE, 600 V háromfázisú
Elektromos paraméterek
Kapcsolási frekvencia: 2 kHz
Maximális kimeneti frekvencia: 70 Hz
Maximálisan megengedett feszültség: 690 V AC
Kiegészítő információk
Elektromos csatlakozás: Sorkapocs
Maximális áram: 1,5 × névleges áram (időtartam = 60 s)
Nettó tömeg: 106 kg
Környezeti feltételek
IP védettségi fok: IP00
Szennyezési fok: 2, megfelel az EN 50178 előírásainak
Rezgésállóság: 1 gn (f= 13...200 Hz) megfelel az IEC 60068-2 előírásainak
1,5 mm csúcstól csúcsig (f= 3...13 Hz) megfelel az IEC 60068-2 előírásainak
Ütésállóság: 15 gn 11 ms-ig megfelel az IEC 60068-2-27 előírásainak
Relatív páratartalom: 0...95 %
Környezeti üzemi hőmérséklet: -10...45 °C
Környezeti tárolási hőmérséklet: -40...65 °C
Üzemi tengerszint feletti magasság: <= 1000 m áramcsökkentés nélkül
1000...3000 m áramcsökkentéssel 1% 100 m-enként
Szabványok
UL 508
Méretek
Méretek mm-ben:
a: 465, b: 275, c: 425, G: 430, H: 180, 4Ø: 13 x 27, Ø1: 9, d: 170, e: 240, f: 330, J: 150, K: 300, L: 150, 6Ø: 9
