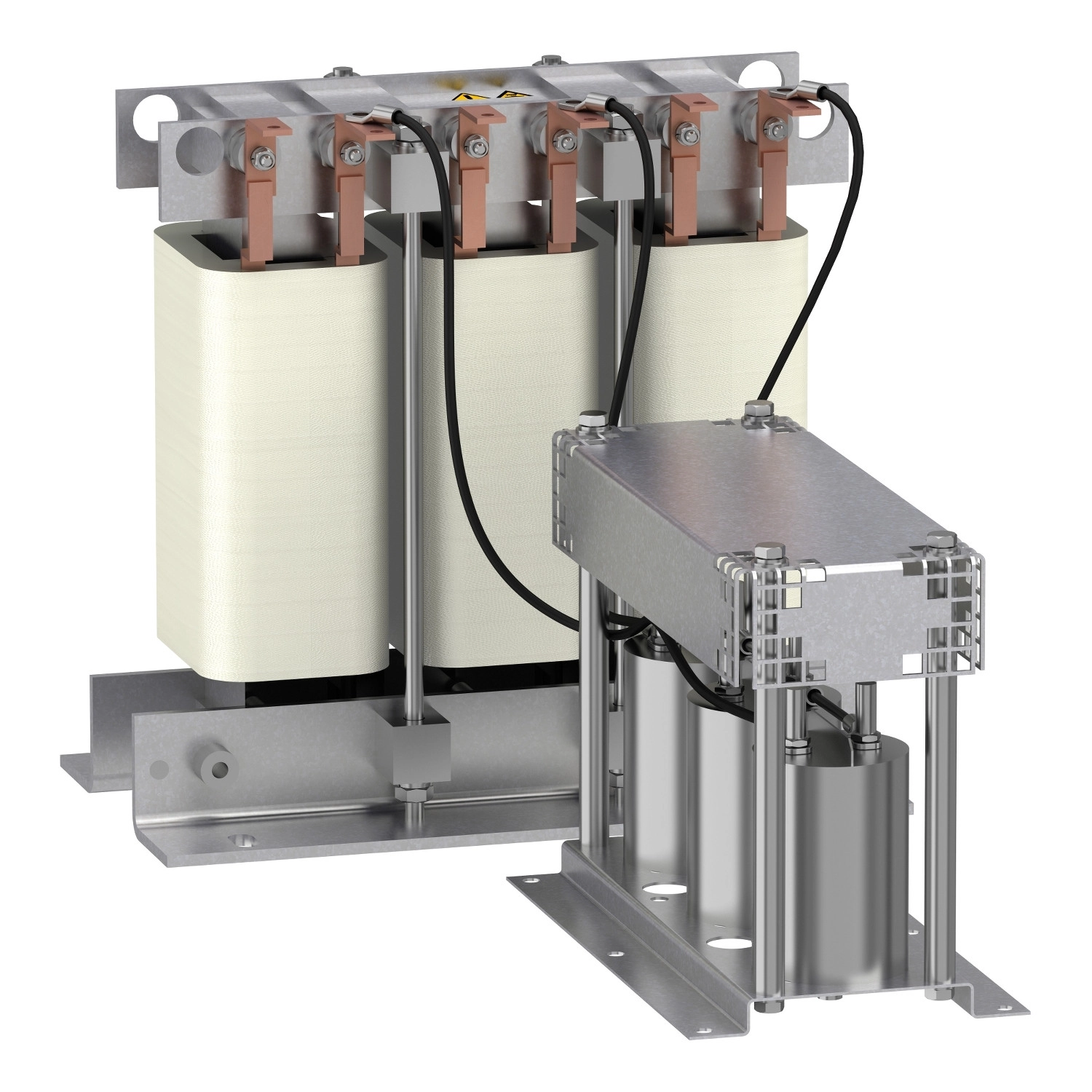

A Schneider Electric VW3A5218 típusú, Altivar Process ATV600 és ATV900 sorozatú frekvenciaváltókhoz kifejlesztett szinuszszűrő egy kiemelkedő minőségű kimeneti szűrő, amely jelentősen javítja a frekvenciaváltós hajtásrendszer teljesítményét és megbízhatóságát. Ez a robusztus kialakítású, 75 A névleges áramú szűrő ideális megoldást kínál az ipari automatizálási rendszerekhez, ahol fontos a motor védelme és a zajcsökkentés.
A VW3A5218 szinuszszűrő kompatibilis a Schneider Electric Altivar Process ATV600 és ATV900 sorozatú frekvenciaváltókkal, különösen a 45-55 kW teljesítményű, 500-690 V háromfázisú falra szerelhető változatokkal. Amerikai mértékegységben ez 60-75 LE teljesítményt és 600 V háromfázisú ellátást jelent. A termék hatékonyan szűri a frekvenciaváltó által generált harmonikusokat, csökkenti a motor zajszintjét, valamint védi a motort a káros feszültségcsúcsoktól. A maximális megengedett feszültség 690 V AC, a maximális kimeneti frekvencia pedig 70 Hz. A szűrő 2 kHz kapcsolási frekvenciával működik, és akár 60 másodpercig képes elviselni a névleges áram 1,5-szeresét. Ez a technikai tulajdonság különösen hasznos indítási csúcsterhelések vagy más átmeneti túlterhelések esetén.
A VW3A5218 szinuszszűrő műszaki paraméterei között szerepel a 75 kg nettó tömeg, valamint a 392 x 375 x 245 mm-es méretek (a x c x b). A szűrő védettsége IP00, így további burkolat szükséges az érintésvédelemhez. Környezeti specifikációi között szerepel a 2-es szennyezettségi fok (az EN 50178 szabványnak megfelelően), 1 gn rezgésállóság (13-200 Hz tartományban) és 1,5 mm csúcstól csúcsig (3-13 Hz tartományban) az IEC 60068-2 szabványnak megfelelően. Ütésállósága 15 gn 11 ms időtartamra, az IEC 60068-2-27 szerint. A relatív páratartalom 0-95% között lehet, az üzemi hőmérséklet-tartomány -10...45 °C, míg a tárolási hőmérséklet-tartomány -40...65 °C. A termék 1000 méter tengerszint feletti magasságig használható áramcsökkentés nélkül, 1000-3000 méter között pedig 100 méterenként 1% áramcsökkentés szükséges.
A VW3A5218 szinuszszűrő telepítése egyszerű, a készülékhez részletes méretrajzok és szerelési ajánlások állnak rendelkezésre. A szűrő és a frekvenciaváltó közötti kapcsolódási pont a terminálokon keresztül történik, amit a mellékelt bekötési ábra szemléltet. A telepítés során figyelembe kell venni a szellőzés miatt szükséges távolságokat: minden irányban legalább 150 mm (5,91 hüvelyk) szabad teret kell biztosítani. A termék megfelel az UL 508 szabványnak, ami garantálja a magas minőséget és biztonsági szintet. A Schneider Electric VW3A5218 szinuszszűrő az ideális választás, ha professzionális megoldást keresel a frekvenciaváltós rendszerek teljesítményének és élettartamának optimalizálására.
Schneider Electric Altivar Process ATV600 - VW3A5218 - frekvenciaváltó kiegészítő, kimeneti szinuszszűrő, IP00, 75A, 600/900 frekvenciaváltóhoz műszaki adatok
Fő jellemzők
Termék vagy összetevő típusa: Szinuszfilter
Kompatibilis termékcsalád: Altivar Process ATV600, Altivar Process ATV900
Termék speciális alkalmazása: Kimeneti szűrő
Névleges áram: 75 A
Hőleadás: 500 W, 115 °C
Termék kompatibilitás
ATV630 változtatható sebességű hajtás, falra szerelhető - 45 kW, 500...690 V háromfázisú
ATV630 változtatható sebességű hajtás, falra szerelhető - 55 kW, 500...690 V háromfázisú
ATV930 változtatható sebességű hajtás, falra szerelhető - 45 kW, 500...690 V háromfázisú
ATV930 változtatható sebességű hajtás, falra szerelhető - 55 kW, 500...690 V háromfázisú
ATV630 változtatható sebességű hajtás, falra szerelhető, 60 hp, 600 V háromfázisú
ATV630 változtatható sebességű hajtás, falra szerelhető, 75 hp, 600 V háromfázisú
ATV930 változtatható sebességű hajtás, falra szerelhető, 60 hp, 600 V háromfázisú
ATV930 változtatható sebességű hajtás, falra szerelhető, 75 hp, 600 V háromfázisú
Elektromos jellemzők
Kapcsolási frekvencia: 2 kHz
Maximális kimeneti frekvencia: 70 Hz
Maximálisan megengedett feszültség: 690 V AC
Elektromos csatlakozás: Terminál
Maximális áram: 1.5 x névleges áram (időtartam = 60 s)
Környezeti jellemzők
IP védettségi fokozat: IP00
Szennyezettségi fok: 2 az EN 50178 szerint
Rezgésállóság: 1 gn (f= 13...200 Hz) az IEC 60068-2 szerint
1.5 mm csúcstól csúcsig (f= 3...13 Hz) az IEC 60068-2 szerint
Ütésállóság: 15 gn 11 ms-ig az IEC 60068-2-27 szerint
Relatív páratartalom: 0...95 %
Környezeti levegő hőmérséklete üzem közben: -10...45 °C
Környezeti levegő hőmérséklete tároláskor: -40...65 °C
Üzemi magasság: <= 1000 m áramcsökkentés nélkül
1000...3000 m áramcsökkentéssel 1 % per 100 m
Szabványok
UL 508
Fizikai jellemzők
Nettó tömeg: 75 kg
Méretek (mm): 392 x 245 x 375 (a x b x c)
