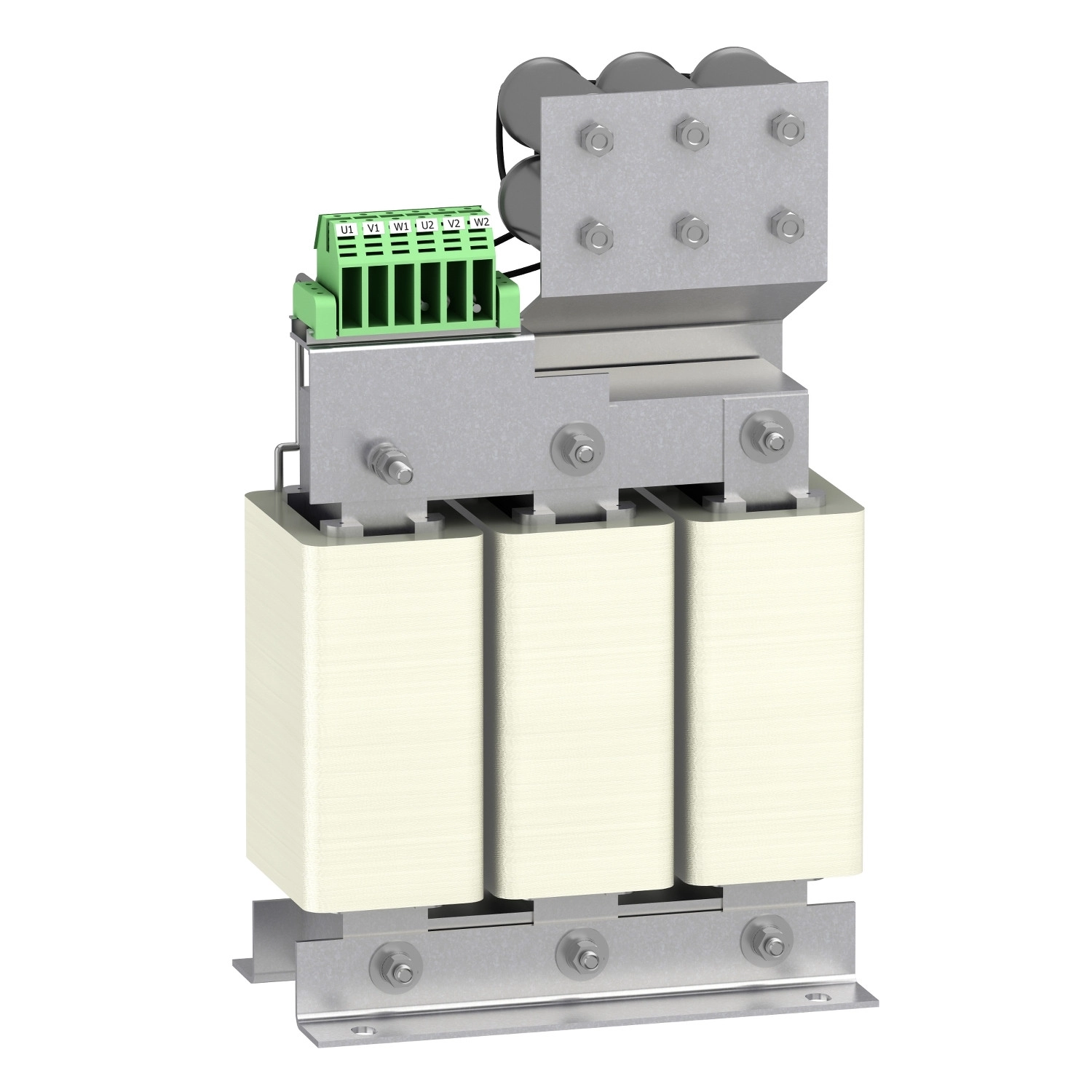

A Schneider Electric VW3A5217 szinuszszűrő egy nélkülözhetetlen kiegészítő az Altivar Process ATV600 és ATV900 sorozatú frekvenciaváltók optimális működéséhez. Ez a 45 amper névleges áramerősségű kimeneti szűrő jelentősen javítja a frekvenciaváltók és a csatlakoztatott motorok teljesítményét és élettartamát a harmonikus torzítások csökkentésével és a zavaró impulzusok kiszűrésével.
A VW3A5217 szinuszszűrő kifejezetten az ATV630 és ATV930 típusú, falra szerelhető frekvenciaváltókhoz lett tervezve, amelyek 30-37 kW teljesítményűek 500-690 V háromfázisú tápellátással, vagy 40-50 lóerősek 600 V háromfázisú tápellátással. A szűrő maximális kimeneti frekvenciája 70 Hz, ezért ideális olyan ipari alkalmazásokhoz, ahol széles sebességtartományban kell a motorokat szabályozni. A 2 kHz-es kapcsolási frekvenciával működő eszköz maximálisan 690 V AC feszültségig használható, ami kompatibilissé teszi a legtöbb ipari környezetben alkalmazott rendszerrel.
A VW3A5217 robusztus kialakítása ellenáll a nehéz ipari körülményeknek. A 38 kg súlyú készülék IP00 védettségi fokozattal rendelkezik, tehát beépített kialakítást igényel. Megbízhatóan működik -10 és 45 °C közötti környezeti hőmérséklet tartományban, és akár 3000 méter tengerszint feletti magasságig is telepíthető (1000 m felett 1% áramerősség-csökkentéssel 100 méterenként). A készülék ellenáll az ipari környezetben előforduló rezgéseknek (1 gn 13-200 Hz között, illetve 1,5 mm csúcstól csúcsig 3-13 Hz között az IEC 60068-2 szabvány szerint), valamint a 15 gn, 11 ms időtartamú ütéseknek is az IEC 60068-2-27 szabvány szerint. A 0-95% relatív páratartalom mellett is működőképes, tárolási hőmérséklettartománya pedig -40 és 65 °C között van.
A termék telepítésénél figyelembe kell venni a dokumentációban feltüntetett 150 mm-es minimális távolságokat minden irányban. A pontos méretei: 267 mm (a) × 425 mm (b) × 190 mm (c), a furattávolságok pedig G=215 mm és H=127 mm. A VW3A5217 csatlakoztatása kapcsok segítségével történik a mellékelt kapcsolási rajz szerint, amely egyértelműen jelöli a frekvenciaváltó (1) és a szűrő (2) közötti, valamint a motor bekötését. A termék maximális terhelhetősége rövid ideig (60 másodpercig) elérheti a névleges áramerősség 1,5-szeresét, ami további rugalmasságot biztosít a változó terhelésű alkalmazásoknál. A szinuszszűrő használatával csökken a motorzaj, nő az élettartam, és jelentősen javul az elektromágneses kompatibilitás.
Schneider Electric Altivar Process ATV600 - VW3A5217 - frekvenciaváltó kiegészítő, kimeneti szinuszszűrő, IP00, 45A, 600/900 frekvenciaváltóhoz műszaki adatok
Általános jellemzők
Termék vagy komponens típus: Szinuszszűrő
Kompatibilitás: Altivar Process ATV900, Altivar Process ATV600
Speciális alkalmazás: Kimeneti szűrő
Névleges áramerősség: 45 A
Hőveszteség: 360 W, 115 °C
Termék kompatibilitás
ATV630 falra szerelhető frekvenciaváltó - 30 kW, 500...690 V háromfázisú
ATV630 falra szerelhető frekvenciaváltó - 37 kW, 500...690 V háromfázisú
ATV930 falra szerelhető frekvenciaváltó - 30 kW, 500...690 V háromfázisú
ATV930 falra szerelhető frekvenciaváltó - 37 kW, 500...690 V háromfázisú
ATV630 falra szerelhető frekvenciaváltó, 40 lóerő, 600 V háromfázisú
ATV630 falra szerelhető frekvenciaváltó, 50 lóerő, 600 V háromfázisú
ATV930 falra szerelhető frekvenciaváltó, 40 lóerő, 600 V háromfázisú
ATV930 falra szerelhető frekvenciaváltó, 50 lóerő, 600 V háromfázisú
Működési jellemzők
Kapcsolási frekvencia: 2 kHz
Maximális kimeneti frekvencia: 70 Hz
Maximális megengedett feszültség: 690 V AC
Kiegészítő információk
Elektromos csatlakozás: Kapocs
Maximális áramerősség: 1,5 x névleges áramerősség (időtartam = 60 s)
Nettó tömeg: 38 kg
Környezeti jellemzők
IP védettségi fokozat: IP00
Szennyezési fokozat: 2 az EN 50178 szabvány szerint
Rezgésállóság: 1 gn (f= 13...200 Hz) az IEC 60068-2 szabvány szerint
1,5 mm csúcstól csúcsig (f= 3...13 Hz) az IEC 60068-2 szabvány szerint
Ütésállóság: 15 gn 11 ms-ig az IEC 60068-2-27 szabvány szerint
Relatív páratartalom: 0...95 %
Üzemi környezeti hőmérséklet: -10...45 °C
Tárolási környezeti hőmérséklet: -40...65 °C
Üzemi tengerszint feletti magasság: <= 1000 m áramerősség-csökkentés nélkül
1000...3000 m áramerősség-csökkentéssel 1 % 100 m-enként
Szabványok
UL 508
Méretek
Méretek mm-ben:
a = 267
b = 425
c = 190
G = 215
H = 127
4Ø = 11 x 15
