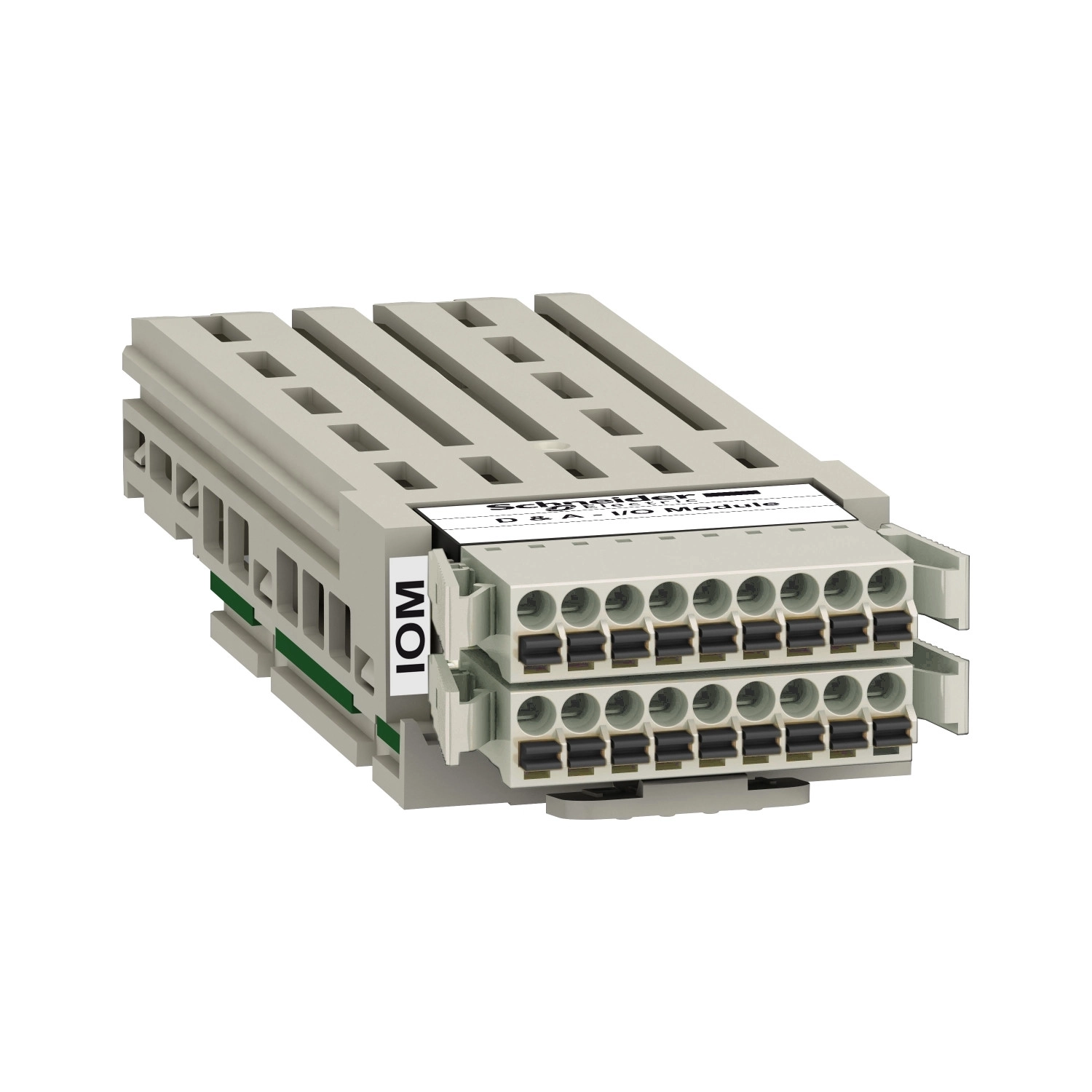

A Schneider Electric VW3A3203 egy sokoldalú kiegészítő I/O modul, amelyet kifejezetten az Altivar sorozatú frekvenciaváltókhoz fejlesztettek ki. Ez a modul tökéletesen kompatibilis számos Altivar termékcsaláddal, beleértve az Altivar Process ATV600, Altivar Machine ATV340, Altivar Process ATV900 és Easy Altivar 610 modelleket. A VW3A3203 modulnak köszönhetően jelentősen bővítheted frekvenciaváltód be- és kimeneti lehetőségeit, így az még jobban alkalmazkodhat a specifikus alkalmazási igényekhez.
A modul 2 analóg bemenetet tartalmaz, amelyek rendkívül rugalmasan konfigurálhatók. Az AI4 és AI5 bemeneteket beállíthatod áramjelre (0...20 mA vagy 4...20 mA), feszültségjelre (-10...10 V DC, maximum 24 V), vagy akár különböző hőmérséklet-érzékelők (PTC, Pt 100, Pt 1000) fogadására is. Mindkét analóg bemenet kiváló, 14 bites felbontással rendelkezik, és mintavételezési idejük mindössze 0-1 ms, így gyors és pontos méréseket tesznek lehetővé. Emellett a modul 6 diszkrét (digitális) bemenettel (DI11-DI16) is rendelkezik, amelyek szabadon programozhatók, impedanciájuk 250 Ohm, mintavételezési idejük pedig 1 ms. Ezek a bemenetek mind pozitív, mind negatív logikával működtethetők, és a bemeneti áram 2,5 mA. A kimeneti oldalon 2 diszkrét (digitális) kimenet (DQ11, DQ12) áll rendelkezésre, amelyek szintén assignálható logikával működnek, 1 ms-os mintavételezési idővel, és ezek is konfigurálhatók mind pozitív, mind negatív logikára.
A VW3A3203 modul diszkrét kimenetei 24 V DC feszültséget biztosítanak (maximum 30 V), és az elérhető maximális kimeneti áram 100 mA. A diszkrét bemenetek szintén 24 V DC feszültséggel működnek (maximum 30 V). A modul speciális védelmi funkciókkal is rendelkezik: a digitális bemenetek fordított polaritás elleni védelemmel, a kimenetek pedig rövidzárlat elleni védelemmel vannak ellátva. Az elektromos csatlakozás egy eltávolítható rugós sorkapoccsal történik, amely 1,5 mm²-es vezetékek vagy AWG 16-os kábelek fogadására alkalmas. A modul nettó tömege mindössze 0,5 kg, így könnyen integrálható a meglévő rendszerekbe.
A Schneider Electric VW3A3203 I/O modult elsősorban olyan ipari alkalmazásokhoz ajánljuk, ahol szükség van a frekvenciaváltók bemeneti és kimeneti lehetőségeinek bővítésére. Ideális választás lehet komplex automatizálási rendszerek, fejlett motorvezérlési alkalmazások, vagy olyan ipari folyamatok esetén, ahol több szenzor jelét kell feldolgozni, illetve több aktuátort kell vezérelni egyidejűleg. A modul rugalmas konfigurálhatósága lehetővé teszi, hogy különböző típusú analóg jelek (áram, feszültség, hőmérséklet) és digitális jelek kezelésére használd ugyanazt az eszközt, ezáltal csökkentve a szükséges hardverelemek számát és egyszerűsítve a rendszer felépítését.
Schneider Electric Altivar Process ATV600 - VW3A3203 - frekvenciaváltó kiegészítő, I/O bővítőmodul műszaki adatok
Általános információk
Termék vagy komponens típus: Kiegészítő I/O modul
Kompatibilitás: Altivar Process ATV600, Altivar Machine ATV340, Altivar Process ATV900, Easy Altivar 610
Be- és kimeneti specifikációk
Be/kimenet típusa: 2 konfigurálható analóg bemenet (feszültség, áram vagy érzékelő), 6 diszkrét bemenet, 2 diszkrét kimenet
Analóg bemenetek száma: 2
Analóg bemenet típusa:
AI4, AI5 konfigurálható áram: 0...20 mA/4...20 mA, mintavételezési idő: 0...1 ms, felbontás: 14 bit
AI4, AI5 konfigurálható feszültség: -10...10 V DC, maximum 24 V, impedancia: 20 kOhm, mintavételezési idő: 0...1 ms, felbontás: 14 bit
AI4, AI5 konfigurálható PTC, Pt 100, Pt 1000 érzékelők, mintavételezési idő: 0...1 ms, felbontás: 14 bit
Diszkrét kimenetek száma: 2
Diszkrét kimenet típusa: (DQ11, DQ12) hozzárendelhető logika, mintavételezési idő: 1 ms
Diszkrét kimenet logikája: (DQ11, DQ12) negatív vagy (DQ11, DQ12) pozitív
Diszkrét bemenetek száma: 6
Diszkrét bemenet típusa: (DI11...DI16) programozható, impedancia: 250 Ohm, mintavételezési idő: 1 ms
Diszkrét bemenet logikája: Negatív (DI11...DI16) vagy Pozitív (DI11...DI16)
Diszkrét bemenet árama: 2,5 mA
Kiegészítő adatok
Diszkrét kimenet feszültsége: 24 V DC (feszültség határértékek: <= 30 V) hozzárendelhető logika
Maximális kimeneti áram: 100 mA, hozzárendelhető logika
Diszkrét bemenet feszültsége: 24 V DC (feszültség határértékek: <= 30 V) programozható
Elektromos csatlakozás: Eltávolítható rugós sorkapocs, 1,5 mm² / AWG 16
Védelem típusa: Fordított polaritás elleni védelem: digitális bemenet, Rövidzárlat elleni védelem: kimenet
Nettó súly: 0,5 kg
