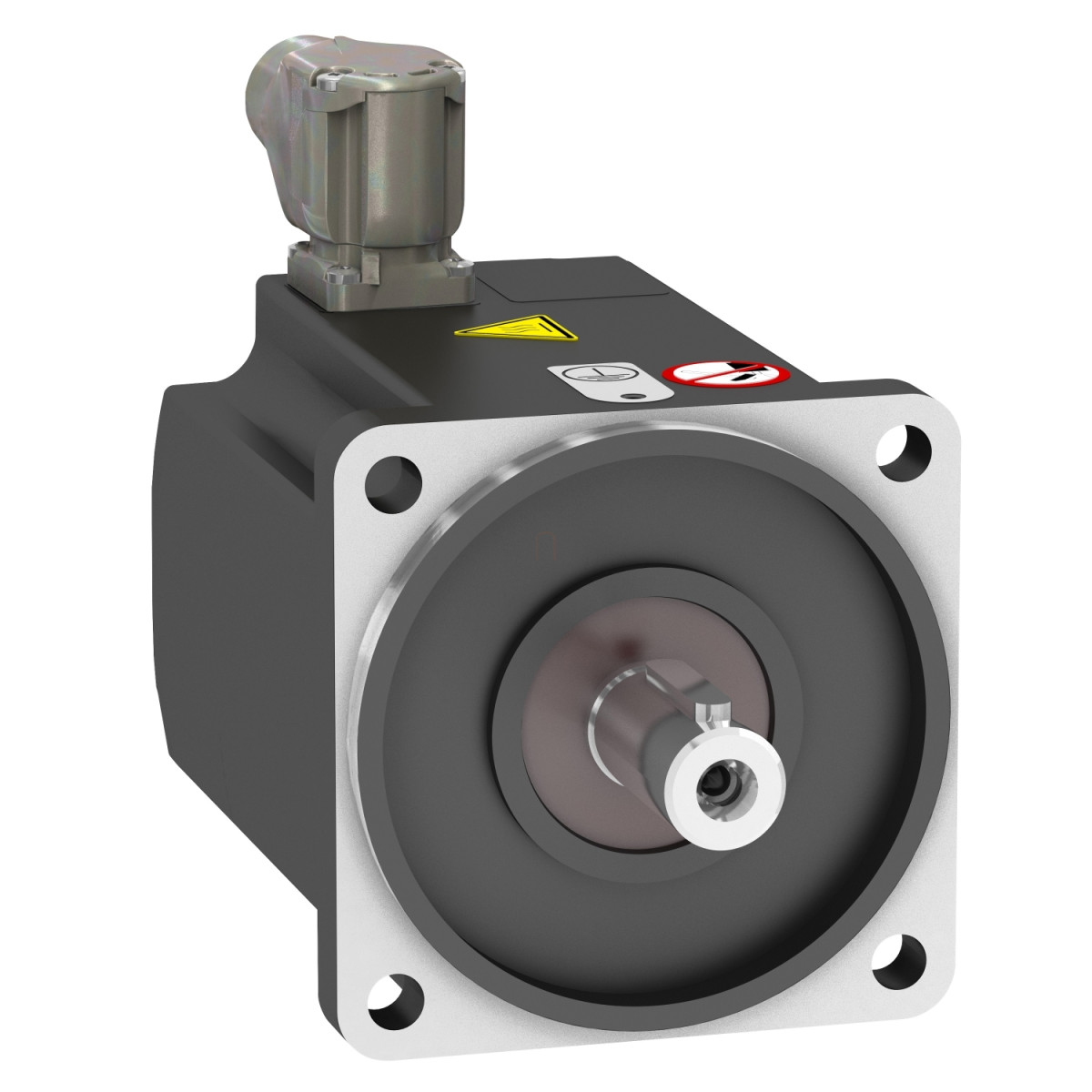

A BMP1001R3NA2A egy nagy teljesítményű szinkronmotor a Schneider Electric BMP sorozatából, amely kiemelkedő precizitást és hatékonyságot kínál ipari alkalmazásokhoz. Ez a 0,75 kW-os motor kifejezetten az Altivar 32 és Altivar Machine ATV320 frekvenciaváltókkal való használatra lett optimalizálva, így tökéletes választás olyan alkalmazásokhoz, ahol fontos a pontos fordulatszám-szabályozás és a megbízható teljesítmény.
A BMP1001R3NA2A motor egyedi tulajdonságai között szerepel a magas szintű védettség, amit az IP65-ös szabványos védettségi besorolás biztosít, amely opcionálisan IP67-re növelhető a megfelelő készlettel. Ez a védettségi szint lehetővé teszi a motor használatát olyan környezetekben, ahol por és nedvesség jelenléte várható. A motor természetes konvekcióval hűl, nincs szüksége külső hűtőrendszerre, ami növeli a megbízhatóságát és csökkenti a karbantartási igényét. A reteszelt tengelyvég biztonságos és stabil erőátvitelt tesz lehetővé, míg a nemzetközi szabvány szerinti felfogatás megkönnyíti a beépítést különböző rendszerekbe.
Műszaki szempontból a BMP1001R3NA2A kiemelkedő paraméterekkel rendelkezik. A névleges fordulatszáma 3000 rpm, maximális mechanikai fordulatszáma pedig eléri a 3600 rpm-et. A működési frekvenciatartománya 25 Hz-től 300 Hz-ig terjed, névleges nyomatéka 2,39 Nm, ami ideálissá teszi precíziós mozgatási feladatokra. Az egyfázisú, 230 V-os motor maximális áramerőssége 7,2 A, nyomatékállandója 0,884 N.m/A 40 °C-on. A rotor tehetetlenségi nyomatéka 3,19 kg.cm², ami gyors indítást és megállást tesz lehetővé. A motor 5 pólusú, 1 állórész-stackkel rendelkezik, állórész-ellenállása 1,28 Ohm 40 °C-on. Az állórész-induktivitása q-tengely mentén 4,08 mH, d-tengely mentén pedig 3,54 mH 40 °C-on, ami biztosítja a hatékony energiafelhasználást és a stabil teljesítményt.
A BMP1001R3NA2A motor fizikai jellemzői is figyelemre méltóak. A tengely átmérője 19 mm, hossza 40 mm, a retesz szélessége 6 mm. A motor teljes hossza 128,6 mm, a motor peremének mérete 100 mm, a központosító gallér átmérője 95 mm, mélysége 3,5 mm. A rögzítéshez 4 darab, 9 mm átmérőjű furatra van szükség, amelyek 115 mm-es körkörös elrendezésben helyezkednek el. A motor maximális radiális terhelhetősége 900 N 1000 rpm-nél, amely 570 N-ra csökken 4000 rpm-nél, míg a maximális axiális erő a radiális erő 0,2-szerese lehet. Ezek a tulajdonságok együttesen biztosítják, hogy a BMP1001R3NA2A motor ideális választás legyen precíziós ipari alkalmazásokhoz, különösen olyan helyeken, ahol fontos a megbízhatóság, a pontos szabályozás és a hosszú élettartam.
BMP1001R3NA2A műszaki adatok
Általános tulajdonságok
Termék vagy komponens típus: Szinkronmotor
Eszköz rövid neve: BMP
Maximum mechanikai fordulatszám: 3600 rpm
Névleges kimeneti teljesítmény: 750 W ATV32 meghajtóval 0,75 kW 200 V egyfázisú esetén vagy 750 W ATV320 meghajtóval 0,75 kW 200 V egyfázisú esetén
Névleges nyomaték: 2,39 N.m ATV32 meghajtóval 0,75 kW 200 V egyfázisú esetén vagy 2,39 N.m ATV320 meghajtóval 0,75 kW 200 V egyfázisú esetén
Névleges fordulatszám: 3000 rpm ATV32 meghajtóval 0,75 kW 200 V egyfázisú esetén vagy 3000 rpm ATV320 meghajtóval 0,75 kW 200 V egyfázisú esetén
Termék kompatibilitás: ATV32 változtatható sebességű meghajtó 0,75 kW 200 V egyfázisú esetén vagy ATV320 változtatható sebességű meghajtó 0,75 kW 200...240 V egyfázisú esetén
Mechanikai tulajdonságok
Tengelyvég: Reteszelt
IP védelmi fokozat: IP65 szabványos, IP67 IP67 készlettel
Rögzítőfék: Nélkül
Rögzítési támasz: Nemzetközi szabvány szerinti perem
Elektromos csatlakozás: Forgatható derékszögű csatlakozó
Elektromos jellemzők
Névleges tápfeszültség [Us]: 230 V
Hálózat fázisainak száma: Egyfázisú
Maximális áram Irms: 7,2 A ATV32 meghajtóval 0,75 kW 200 V egyfázisú esetén vagy 7,2 A ATV320 meghajtóval 0,75 kW 200 V egyfázisú esetén
Névleges működési frekvencia: 250 Hz
Minimum működési frekvencia: 25 Hz
Maximum működési frekvencia: 300 Hz
Motor műszaki adatok
Motor pólusok száma: 5
Motor stack-ek száma: 1
Rotor tehetetlenségi nyomatéka: 3,19 kg.cm²
Állórész ellenállás: 1,28 Ohm 40 °C-on
Állórész induktivitás: 4,08 mH q-tengely tekercseléshez 40 °C-on, 3,54 mH d-tengely tekercseléshez 40 °C-on
Maximális radiális erő Fr: 900 N 1000 rpm-nél, 720 N 2000 rpm-nél, 630 N 3000 rpm-nél, 570 N 4000 rpm-nél
Maximális axiális erő Fa: 0,2 x Fr
Hűtés típusa: Természetes konvekció
Méretek
Hosszúság: 128,6 mm
Tengely átmérő: 19 mm
Tengely hossz: 40 mm
Retesz szélesség: 6 mm
Motor perem méret: 100 mm
Központosító gallér átmérő: 95 mm
Központosító gallér mélység: 3,5 mm
Rögzítő furatok száma: 4
Rögzítő furatok átmérője: 9 mm
Rögzítő furatok körkörös átmérője: 115 mm
Nettó súly: 3,34 kg
