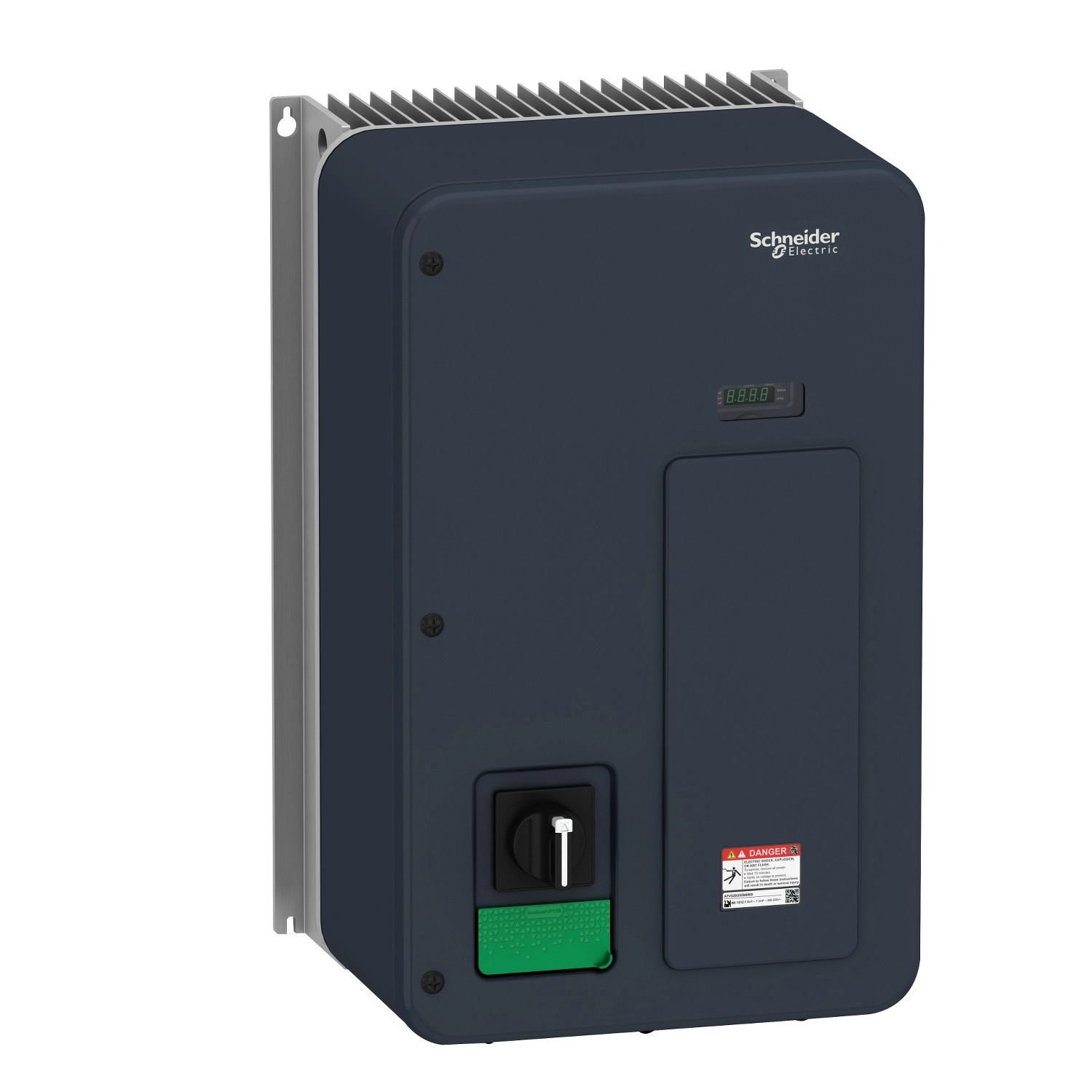

Az Altivar Machine ATV320 sorozatú ATV320U55N4WS típusú frekvenciaváltó a Schneider Electric prémium kategóriás, változtatható fordulatszámú hajtása, amely ideális választás komplex gépekhez és ipari alkalmazásokhoz. Ez a 5,5 kW teljesítményű, háromfázisú, 380-500 V tápfeszültségű készülék tökéletesen alkalmas olyan környezetben való használatra, ahol a magas védettség elengedhetetlen, mivel IP65 besorolású tokozott kivitelben készül.
A berendezés fali rögzítésre tervezett, és beépített szakaszoló kapcsolóval rendelkezik, ami jelentősen egyszerűsíti a telepítést és használatot. Kommunikációs lehetőségeit tekintve alapkiépítésben Modbus soros és CANopen protokollt támogat, de további kommunikációs modulokkal bővíthető, így könnyedén integrálható különféle automatizálási rendszerekbe. Az opcionális kommunikációs modulok között megtalálhatók az EtherCAT, Profibus DP V1, PROFINET, Ethernet Powerlink, EtherNet/IP és DeviceNet megoldások is.
A készülék névleges kimeneti árama 14,3 A (nehéz üzem esetén), ami 5,5 kW-os motor hajtására teszi alkalmassá. A frekvenciaváltó beépített C2 osztályú EMC szűrővel rendelkezik, ami biztosítja az elektromágneses kompatibilitást ipari környezetben. Bemeneti és kimeneti csatlakozási lehetőségek tekintetében rendkívül gazdag: 7 diszkrét bemenet (köztük STO biztonsági nyomatékmentes leállítás funkció), 3 diszkrét kimenet, 3 analóg bemenet és 1 konfigurálható analóg kimenet áll rendelkezésre. A relékimenetek közül az R1A, R1B, R1C konfigurálható logikájú, 3 A terhelhetőségű kontaktusokkal, míg az R2A, R2C relékimenetek 5 A terhelhetőségűek.
Meghajtási lehetőségeit tekintve rendkívül sokoldalú: aszinkron motorok esetében többféle U/f vezérlési mód, fluxusvektor szabályozás, energiatakarékos üzemmódok állnak rendelkezésre, míg szinkronmotorokhoz szenzor nélküli vektorszabályozást kínál. A maximális kimeneti frekvencia 599 Hz, a kapcsolási frekvencia pedig 2-16 kHz között állítható. A frekvenciaváltó négynegyedes működést tesz lehetővé, beépített fékchopper-rel rendelkezik, és a leállítás DC injektálással is történhet. A különböző gyorsítási és lassítási rámpák (lineáris, U, S, egyedi) között válthatunk, a motorcsúszás-kompenzáció automatikusan működik a terheléstől függetlenül, és 0-300% között állítható. A készülék tranziens túlterhelhetősége a névleges motornyomaték 170-200%-a.
Schneider Electric Altivar Machine 320 - ATV320U55N4WS - frekvenciaváltó, 5,5kW, 3f, 400VAC, Modbus/CANopen, IP65, szakaszoló kapcsolóval műszaki adatok
Általános jellemzők
Termékcsalád: Altivar Machine ATV320
Termék típusa: Változtatható fordulatszámú hajtás
Alkalmazás: Komplex gépek
Változat: Szakaszoló kapcsolóval
Kivitel: Tokozott
Szerelési mód: Falon rögzíthető
Kommunikációs lehetőségek
Kommunikációs port protokoll: Modbus soros, CANopen
Opciós kártya: Kommunikációs modul CANopen, EtherCAT, Profibus DP V1, PROFINET, Ethernet Powerlink, EtherNet/IP, DeviceNet
Elektromos jellemzők
Névleges tápfeszültség: 380...500 V -15...10 %
Névleges kimeneti áram: 14,3 A
Motorteljesítmény: 5,5 kW nehéz üzemre
Motorteljesítmény lóerőben: 7,5 LE
EMC szűrő: C2 osztályú EMC szűrő integrálva
IP védettségi szint: IP65
Be- és kimeneti jellemzők
Diszkrét bemenetek száma: 7
Diszkrét bemenet típusa:
- STO biztonsági nyomatékmentes leállítás, 24 V DC, impedancia: 1,5 kOhm
- DI1...DI6 logikai bemenetek, 24 V DC (30 V)
- DI5 impulzus bemenetként programozható: 0...30 kHz, 24 V DC (30 V)
Diszkrét kimenet száma: 3
Diszkrét kimenet típusa: Nyitott kollektor DQ+ 0...1 kHz 30 V DC 100 mA, Nyitott kollektor DQ- 0...1 kHz 30 V DC 100 mA
Analóg bemenet száma: 3
Analóg kimenet száma: 1
Motorvezérlés jellemzői
Aszinkron motor vezérlési profil: Feszültség/frekvencia arány, 5 pont; Fluxusvektor-vezérlés szenzor nélkül; Feszültség/frekvencia arány - Energiatakarékos; Fluxusvektor-vezérlés szenzor nélkül - Energiatakarékos; Feszültség/frekvencia arány, 2 pont
Szinkron motor vezérlési profil: Vektorszabályozás szenzor nélkül
Maximális kimeneti frekvencia: 0,599 kHz
Kapcsolási frekvencia: 2...16 kHz állítható
Névleges kapcsolási frekvencia: 4 kHz
Fizikai jellemzők
Szélesség: 320 mm
Magasság: 521 mm
Mélység: 335 mm
Súly: 22,7 kg
Környezeti feltételek
Üzemi pozíció: Függőleges +/- 10 fok
Környezeti hőmérséklet működés közben: -10...40 °C teljesítménycsökkentés nélkül, 40...60 °C teljesítménycsökkentő tényezővel
Környezeti hőmérséklet tárolás közben: -25...70 °C
Szennyezettségi fok: 3
