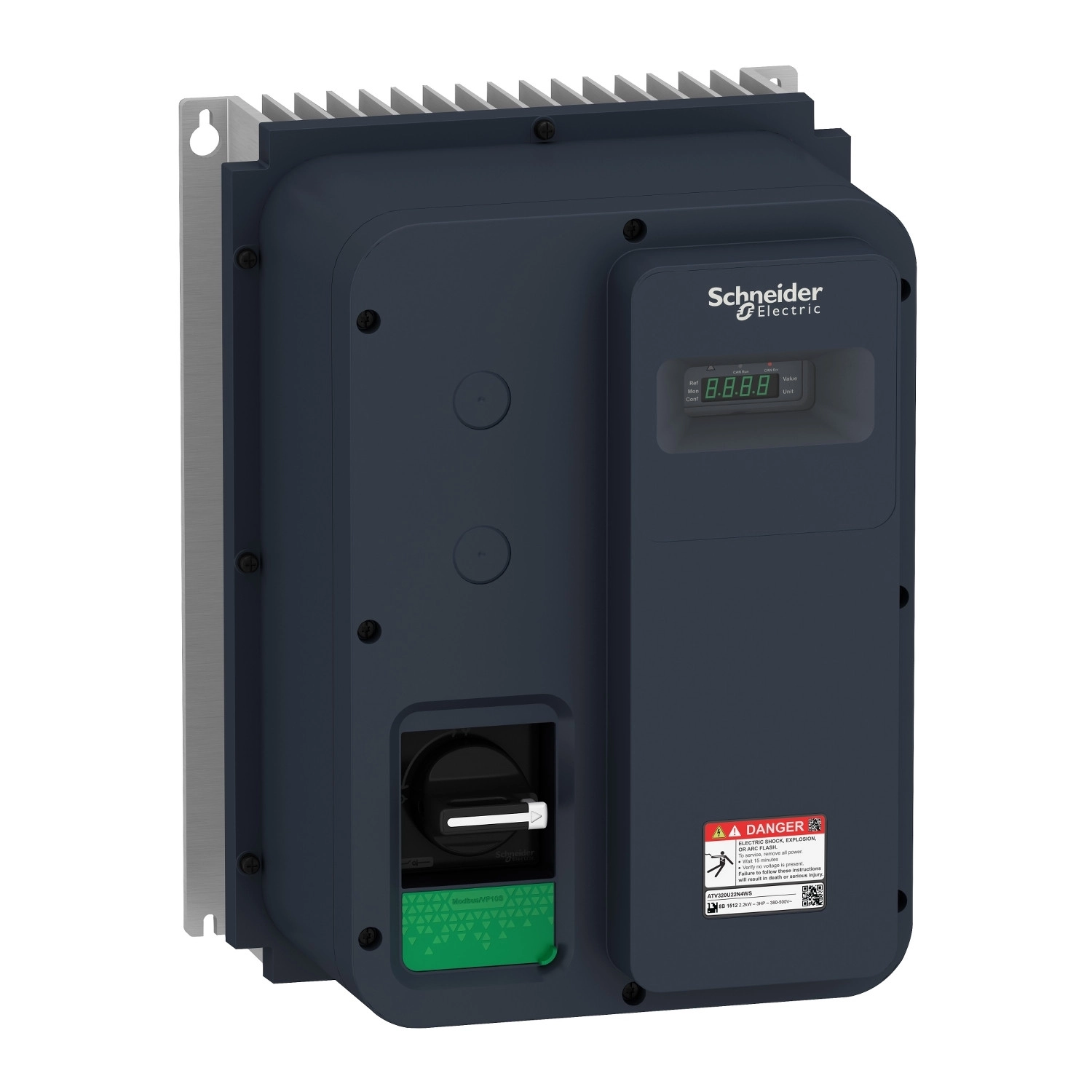

Schneider Electric Altivar Machine 320 - ATV320U30N4WS - frekvenciaváltó, 3kW, 3f, 400VAC, Modbus/CANopen, IP65, szakaszoló kapcsolóval
Tervezd okosan a rendelést! Vásárolj bármit nagyobb értékben és mindenre kedvezményt adunk! További infó...
A terméket csak adószámos jogi személyek vásárolhatják meg egyedi rendelésre. Amennyiben képviselt vállalkozásod részére szeretnéd megvásárolni a terméket, kattints ide és lépj be, vagy regisztrálj jogi személyként!
Ez a frekvenciaváltó egy zárt, IP65-ös védettségi fokozatú kivitelben készül, ami kiemelkedő védelmet biztosít por és víz ellen, így alkalmas akár olyan környezetben történő telepítésre is, ahol a berendezés fokozott környezeti hatásoknak van kitéve. A készülék 3 kW-os motorteljesítményt képes kiszolgálni nehézüzemi (heavy duty) alkalmazásokban, 380-500 V közötti háromfázisú tápfeszültség mellett. A beépített szakaszoló kapcsoló további kényelmet és biztonságot nyújt a telepítés és karbantartás során, hiszen nem szükséges külső kapcsoló beépítése a rendszerbe.
Az ATV320U30N4WS kommunikációs lehetőségei kiemelkedőek: alapkiépítésben Modbus soros és CANopen protokollokat támogat, de opcionális kommunikációs modulokkal bővíthető további ipari protokollokkal, mint például EtherCAT, Profibus DP V1, PROFINET, Ethernet Powerlink, EtherNet/IP vagy DeviceNet. Ez a rugalmasság lehetővé teszi, hogy könnyen integrálható legyen különböző automatizálási rendszerekbe. A beépített Class C2 EMC szűrő biztosítja az elektromágneses kompatibilitást ipari környezetben is.
A frekvenciaváltó gazdag I/O konfigurációval rendelkezik: 7 digitális bemenet (köztük STO biztonsági funkcióval), 3 digitális kimenet, 3 analóg bemenet és 1 analóg kimenet áll rendelkezésre. A digitális bemenetek között szerepel az STO (Safe Torque Off) funkció, amely biztonságosan leállítja a motort vészhelyzet esetén, valamint a DI1-DI6 logikai bemenetek, amelyek közül a DI5 impulzus bemenetként is használható. A digitális kimeneteket nyitott kollektoros tranzisztorok valósítják meg, míg az analóg be- és kimenetek széles konfigurálhatósággal rendelkeznek a különböző alkalmazások igényeinek kielégítésére.
A vezérlési funkciókat tekintve az Altivar 320 kimagasló teljesítményt nyújt. Támogatja a négykvadránsos üzemmódot, valamint többféle aszinkron és szinkron motor vezérlési profilt, beleértve a feszültség/frekvencia szabályozást (akár 5 pontos karakterisztikával vagy energiatakarékos üzemmódban), illetve a szenzor nélküli fluxusvektoros vezérlést. A maximális kimeneti frekvencia 0,599 kHz, a kapcsolási frekvencia pedig 2-16 kHz között állítható. A hajtás fejlett biztonsági funkciókat is tartalmaz, mint például a Safely Limited Speed (SLS) és a Safe Stop 1 (SS1), amelyek megfelelnek a korszerű gépbiztonsági elvárásoknak.
Schneider Electric Altivar Machine 320 - ATV320U30N4WS - frekvenciaváltó műszaki adatok
Főbb jellemzők
Termékcsalád: Altivar Machine ATV320
Terméktípus: Változtatható sebességű hajtás
Alkalmazás: Komplex gépek
Kivitel: Zárt, IP65 védettségű, fali szerelésű
Szakaszoló kapcsolóval szerelt
Tápellátás
Névleges tápfeszültség: 380...500 V - 15...10%
Névleges kimeneti áram: 7,1 A
Motorteljesítmény: 3,0 kW nehézüzemi alkalmazáshoz
Hálózati frekvencia: 50...60 Hz, ±5%
Maximális vonali zárlati áram: 5 kA
Be- és kimenetek
Digitális bemenetek száma: 7
Digitális bemenet típusok: STO biztonsági nyomatékkikapcsolás (24 V DC, impedancia: 1,5 kOhm), DI1...DI6 logikai bemenetek (24 V DC, max. 30 V), DI5 impulzus bemenetként is programozható (0...30 kHz)
Digitális bemenet logika: Pozitív logika (source) vagy negatív logika (sink)
Digitális kimenetek száma: 3
Digitális kimenet típusok: Nyitott kollektoros DQ+ és DQ- (0...1 kHz, 30 V DC, 100 mA)
Analóg bemenetek száma: 3
Analóg bemenet típusok: AI1 feszültség: 0...10 V DC, impedancia: 30 kOhm, felbontás 10 bit; AI2 bipoláris differenciál feszültség: ±10 V DC, impedancia: 30 kOhm, felbontás 10 bit; AI3 áram: 0...20 mA (vagy 4-20 mA, x-20 mA, 20-x mA vagy más konfigurációk), impedancia: 250 Ohm, felbontás 10 bit
Analóg kimenet típus: Szoftveresen konfigurálható áram AQ1: 0...20 mA, impedancia 800 Ohm, felbontás 10 bit; vagy feszültség AQ1: 0...10 V DC, impedancia 470 Ohm, felbontás 10 bit
Vezérlési jellemzők
Motor vezérlési profilok: Feszültség/frekvencia arány 5 pontos, szenzor nélküli fluxusvektoros, energiatakarékos U/f kvadratikus, fluxusvektoros energiatakarékos, feszültség/frekvencia 2 pontos, szinkron motor szenzor nélküli vektoros vezérlése
Maximális kimeneti frekvencia: 0,599 kHz
Gyorsítási és lassítási rámpák: Lineáris, U, S, egyedi (CUS), rámpa váltás, gyorsítás/lassítás rámpa adaptáció, automatikus megállás DC injektálással
Motor csúszáskompenzáció: Automatikus terheléstől függetlenül, 0...300% között állítható
Kapcsolási frekvencia: 2...16 kHz állítható, 4...16 kHz derating faktorral
Névleges kapcsolási frekvencia: 4 kHz
Fékezés: DC injektálással, beépített fékchopper
Biztonsági funkciók
STO (Safe Torque Off): Igen
SLS (Safely Limited Speed): Igen
SS1 (Safe Stop 1): Igen
Védelmek
Bemeneti fázisvédelmi
Kimeneti fázisok és föld közötti túláramvédelem
Túlmelegedés védelem
Motorfázisok közötti rövidzárlat védelem
Termikus védelem
Fizikai jellemzők
Szélesség: 250 mm
Magasság: 340 mm
Mélység: 235 mm
Nettó tömeg: 8,1 kg
Környezeti feltételek
Üzemi pozíció: Függőleges ±10 fok
Üzemi környezeti hőmérséklet: -10...+40 °C derating nélkül, +40...+60 °C derating faktorral
Tárolási hőmérséklet: -25...+70 °C
Túlfeszültségi kategória: III
Szennyezettségi fokozat: 3
