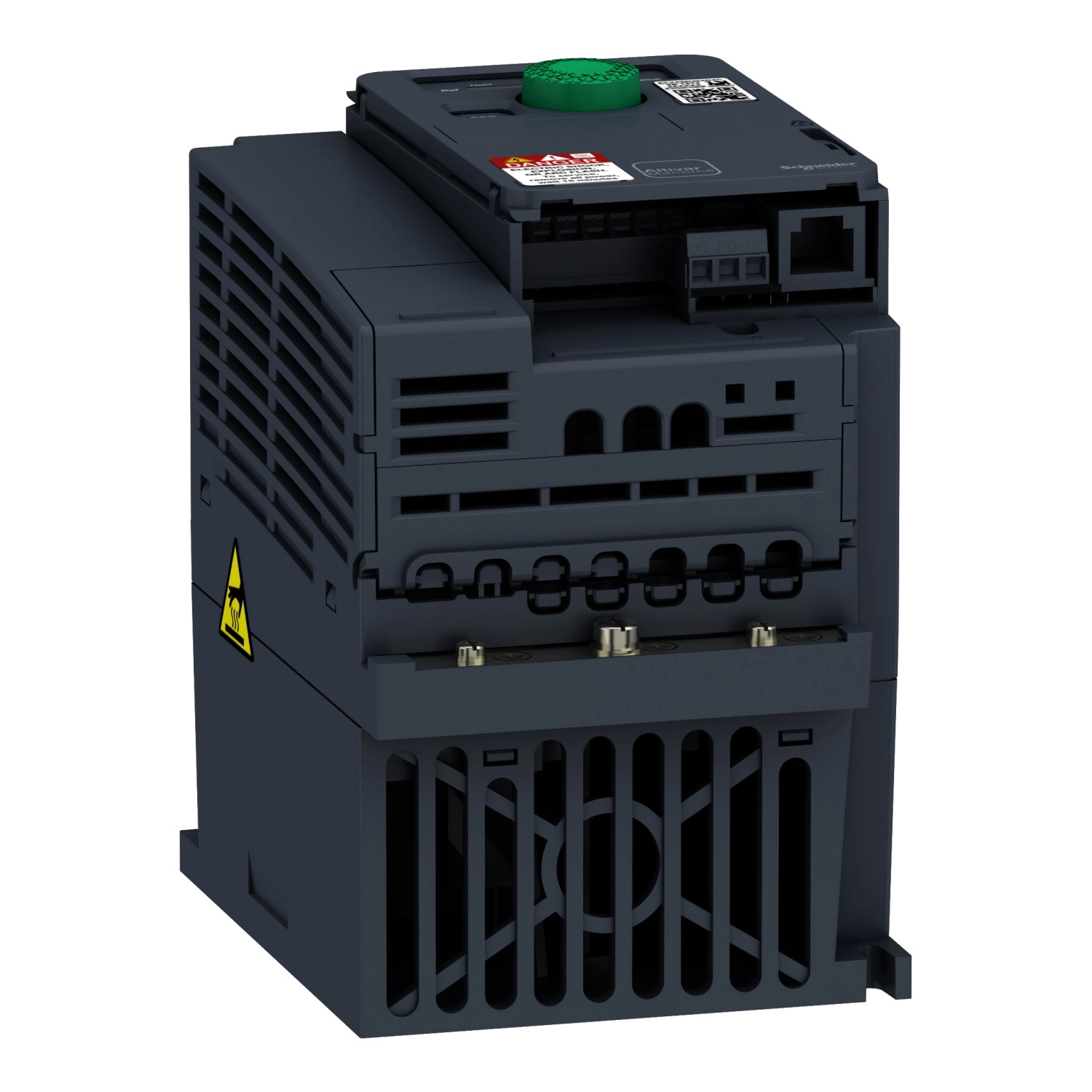

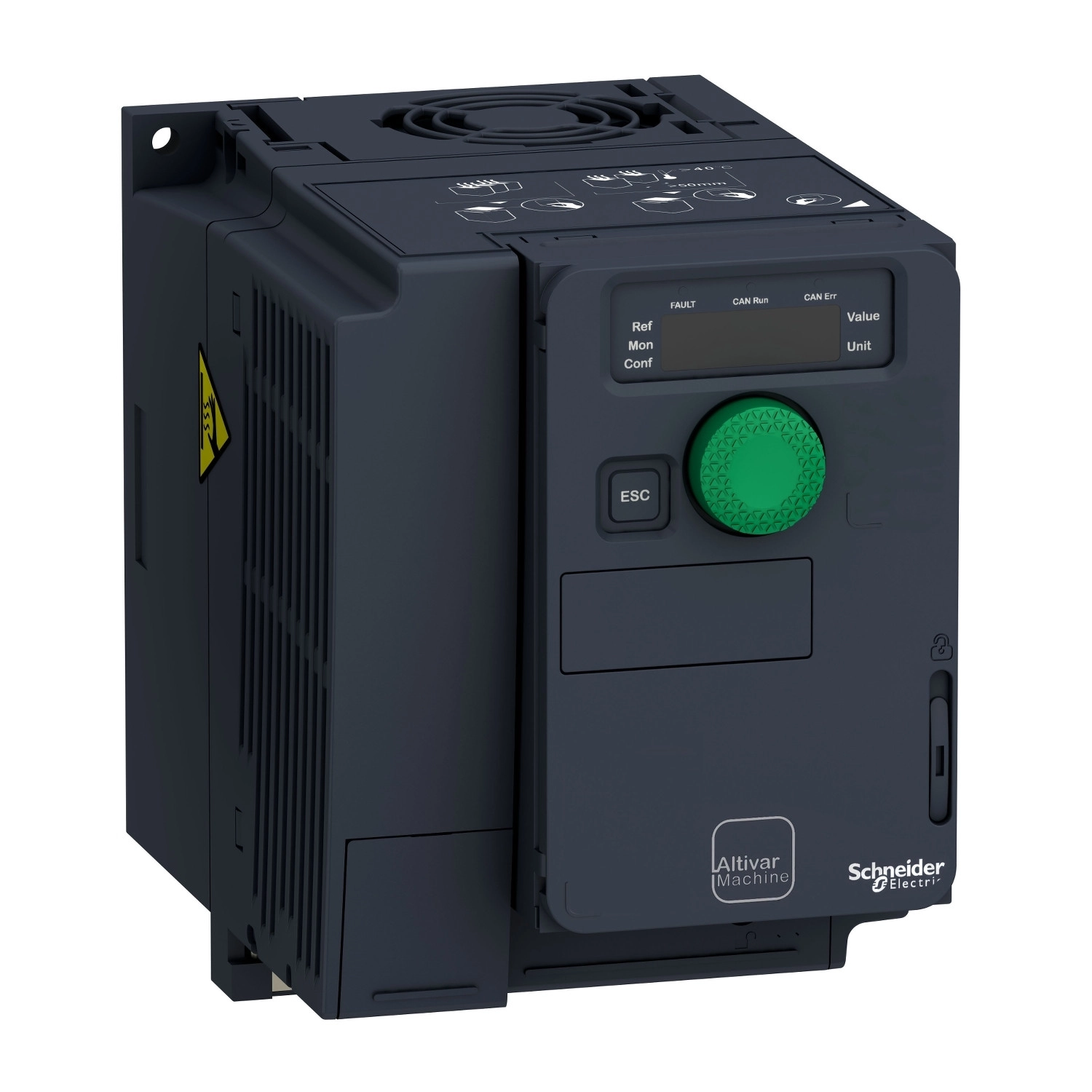

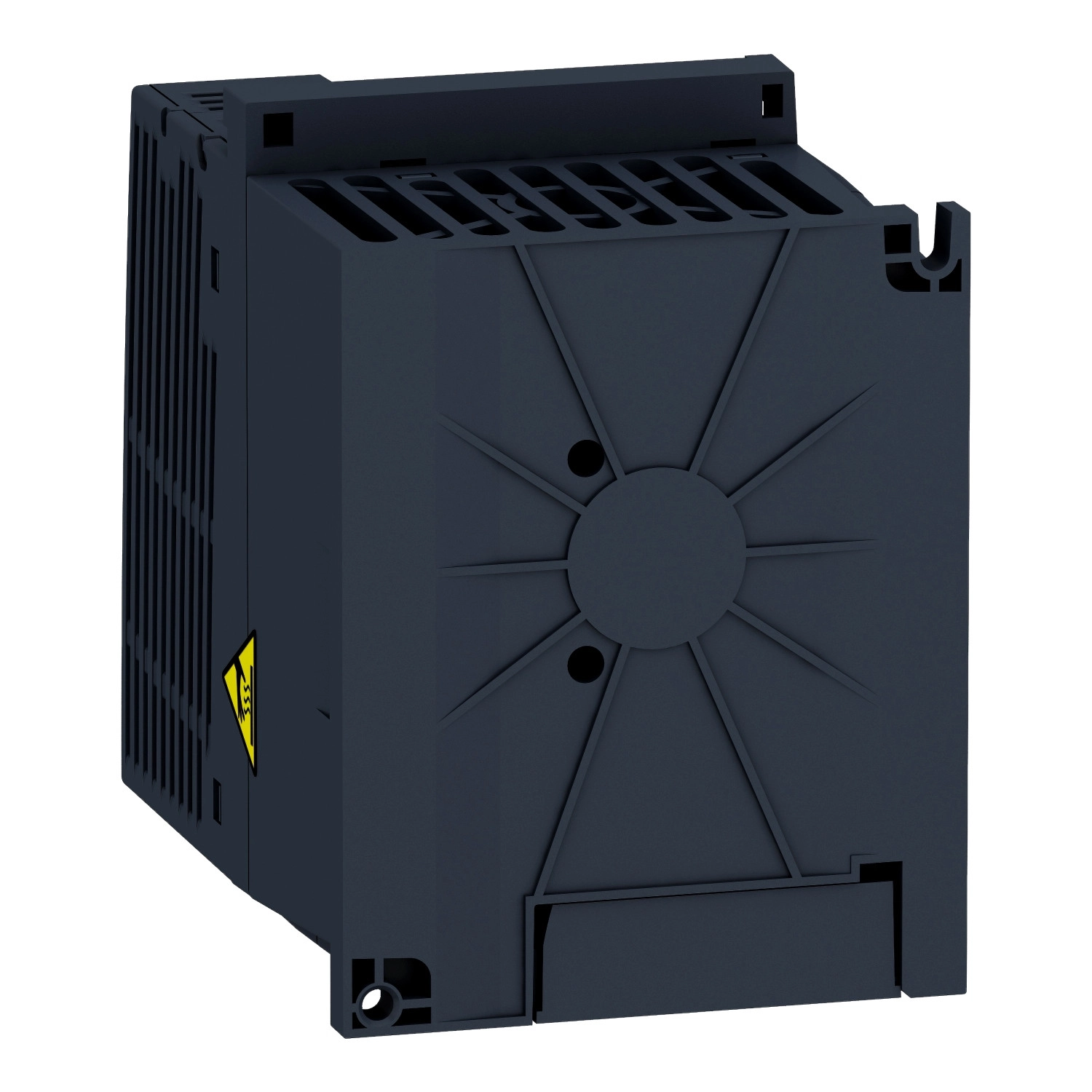

Az Altivar Machine ATV320 frekvenciaváltó sorozat ATV320U15S6C típusa a Schneider Electric kiemelkedő teljesítményű megoldása a komplex gépek motorjainak precíz szabályozásához. Ez az 1,5kW teljesítményű, három fázisú, kompakt kivitelű változat 525-600V tápfeszültség tartományban működik, és optimális választás a nehéz üzemi körülmények között is megbízható motorvezérlést igénylő ipari alkalmazásokhoz.
Az ATV320U15S6C típusú frekvenciaváltó sokoldalúságát a beépített Modbus soros és CANopen kommunikációs protokollok biztosítják, melyeket különböző opcionális kommunikációs modulokkal bővíthetsz: EtherCAT, Profibus DP V1, PROFINET, Ethernet Powerlink, EtherNet/IP vagy DeviceNet. A készülék névleges kimeneti árama 2,7A, ami 1,5kW (2 lóerő) teljesítményű aszinkron és szinkron motorok meghajtására alkalmas. Fali kivitelű, IP20 védettséggel, ami belső térben történő telepítésre teszi alkalmassá.
A frekvenciaváltó kiemelkedő vezérlési funkciókkal rendelkezik: 7 diszkrét bemenetet (köztük STO biztonsági nyomaték lekapcsolás funkcióval), 3 diszkrét kimenetet, 3 analóg bemenetet és 1 analóg kimenetet kínál. Különféle motorvezérlési profilokat támogat, mint a feszültség/frekvencia arányos vezérlés (5 pont), fluxusvektoros vezérlés érzékelő nélkül, energiatakarékos vezérlési módok, valamint szinkronmotorok vektoros vezérlése érzékelő nélkül. A készülék 4 kvadránsos működésre képes, és a maximális kimeneti frekvencia 0,599 kHz. A kapcsolási frekvencia 2-16 kHz között állítható, névlegesen 4 kHz. A motorcsúszás kompenzáció automatikus a terheléstől függetlenül, és 0-300% között állítható.
A frekvenciaváltó további előnyös tulajdonságai közé tartozik a beépített fékchopper, a DC injektálásos fékezés leállításkor, valamint többféle gyorsítási és lassítási rámpa (lineáris, U, S, CUS). A készülék több biztonsági funkcióval is rendelkezik: biztonságos nyomaték lekapcsolás (STO), biztonságosan korlátozott sebesség (SLS) és biztonságos leállítás 1 (SS1). A kompakt méretek (105 mm széles, 142 mm magas, 158 mm mély) és az 1,29 kg tömeg könnyű telepítést tesznek lehetővé. Működési hőmérséklet tartománya -10...50°C terheléscsökkentés nélkül, 50...60°C terheléscsökkentési tényezővel. Különböző telepítési módok támogatottak: egyedi telepítés szellőzőfedéllel (A típus), egymás melletti telepítés eltávolított szellőzőfedéllel (B típus), vagy egyedi telepítés eltávolított szellőzőfedéllel magasabb környezeti hőmérséklet esetén (C típus).
Schneider Electric Altivar Machine 320 - ATV320U15S6C műszaki adatok
Általános jellemzők
Termékcsalád: Altivar Machine ATV320
Termék típusa: Frekvenciaváltó
Alkalmazási terület: Komplex gépek
Változat: Standard kivitel
Formátum: Kompakt
Szerelési mód: Fali szerelés
Elektromos jellemzők
Névleges tápfeszültség: 525...600 V - 15...10%
Névleges kimeneti áram: 2,7 A
Motorteljesítmény: 1,5 kW nehéz üzemi körülmények között
Motorteljesítmény (LE): 2 LE
EMC szűrő: EMC szűrő nélkül
IP védettség: IP20
Kommunikációs jellemzők
Kommunikációs protokollok: Modbus soros, CANopen
Opcionális kártyák: Kommunikációs modul (CANopen, EtherCAT, Profibus DP V1, PROFINET, Ethernet Powerlink, EtherNet/IP, DeviceNet)
I/O jellemzők
Diszkrét bemenetek száma: 7
Diszkrét bemenet típusok: STO biztonsági nyomaték lekapcsolás (24V DC, 1,5 kOhm impedancia), DI1...DI6 logikai bemenetek (24V DC), DI5 programozható impulzus bemenetként (0-30 kHz)
Diszkrét bemenet logika: Pozitív logika (source), Negatív logika (sink)
Diszkrét kimenetek száma: 3
Analóg bemenetek száma: 3
Analóg kimenetek száma: 1
Relé kimenetek: Konfigurálható relé logika (R1A, R1B, R1C, R2A, R2C)
Vezérlési jellemzők
Aszinkronmotor vezérlési profil: Feszültség/frekvencia arány (5 pontos), Fluxusvektoros vezérlés érzékelő nélkül, Energiatakarékos vezérlési módok
Szinkronmotor vezérlési profil: Vektoros vezérlés érzékelő nélkül
Maximális kimeneti frekvencia: 0,599 kHz
Kapcsolási frekvencia: 2...16 kHz állítható (névleges 4 kHz)
4 kvadránsos működés: Igen
Biztonsági funkciók
Biztonsági funkciók: Biztonságos nyomaték lekapcsolás (STO), Biztonságosan korlátozott sebesség (SLS), Biztonságos leállítás 1 (SS1)
Fizikai jellemzők
Szélesség: 105,0 mm
Magasság: 142,0 mm
Mélység: 158,0 mm
Üzemi hőmérséklet: -10...50°C terheléscsökkentés nélkül, 50...60°C terheléscsökkentési tényezővel

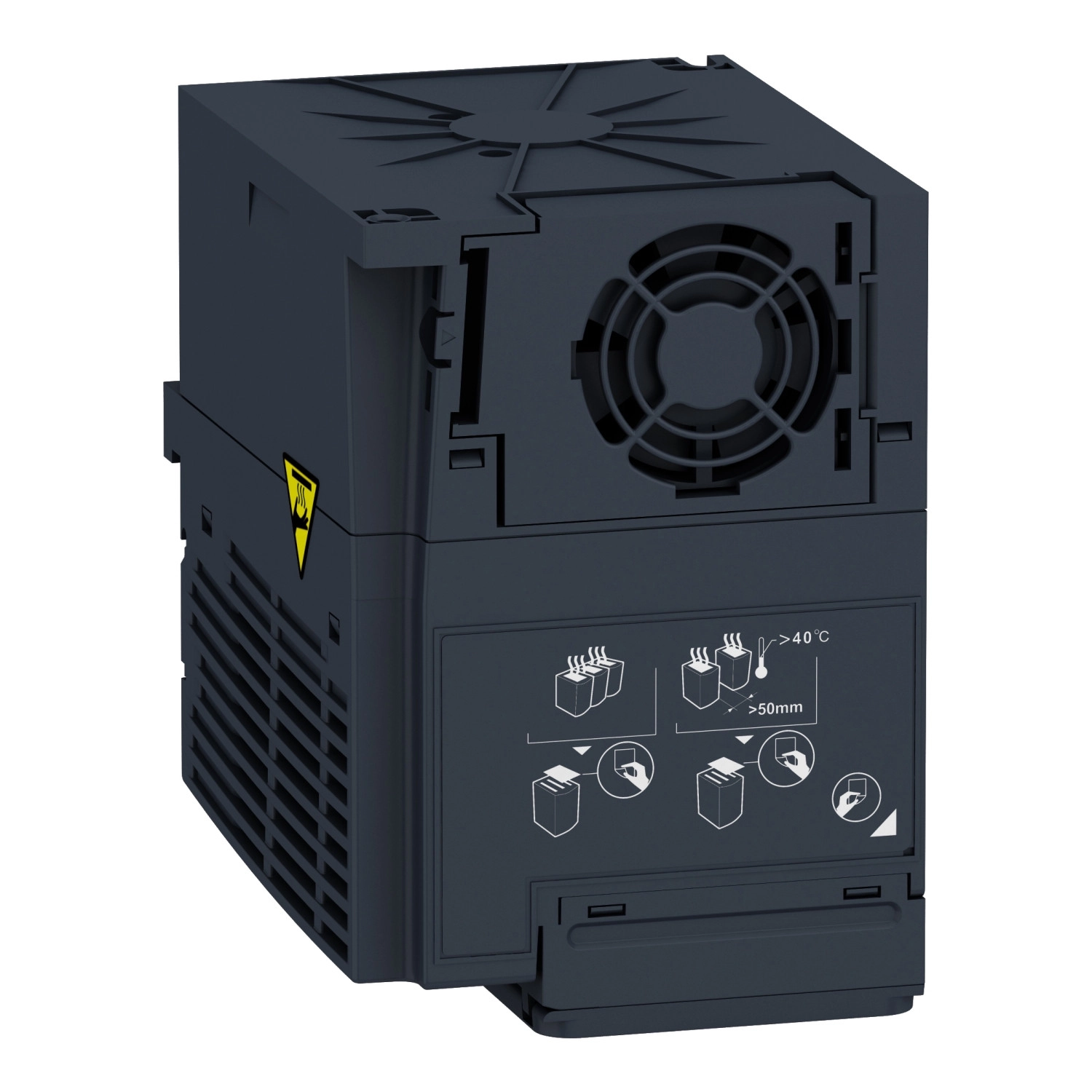

Telepítési módok: A típus (egyedi telepítés szellőzőfedéllel), B típus (egymás melletti telepítés eltávolított szellőzőfedéllel), C típus (egyedi telepítés eltávolított szellőzőfedéllel)
