Az Altivar Machine ATV320 sorozat ATV320U15N4W típusú frekvenciaváltója egy kompakt, sokoldalú eszköz, amely kifejezetten komplex ipari gépek vezérlésére lett tervezve. Ez a változtatható sebességű hajtás 1,5 kW teljesítményű, nehéz üzemi körülményekre optimalizált kialakítással, amely garantálja a megbízhatóságot a legigényesebb alkalmazások esetén is.
A Schneider Electric által gyártott ATV320U15N4W frekvenciaváltó 380-500V közötti háromfázisú tápfeszültséggel működik, névleges kimeneti árama 4,1 A. Az IP66-os védettségi szintnek köszönhetően kiválóan alkalmas olyan környezetben történő használatra, ahol por és erős vízsugár elleni védelem szükséges. A zárt kivitel és a fali szerelhetőség tovább növeli a berendezés sokoldalúságát. A termék standard változatban, beépített C2 EMC szűrővel érkezik, amely biztosítja az elektromágneses kompatibilitást.
A kommunikációs lehetőségek terén az ATV320U15N4W rendkívül rugalmas: alapkiépítésben Modbus soros és CANopen protokollal rendelkezik, de opcionális kártyákkal bővíthető EtherCAT, Profibus DP V1, PROFINET, Ethernet Powerlink, EtherNet/IP vagy DeviceNet kommunikációs modulokkal. A vezérlési funkciók szintén kiemelkedőek: 7 db diszkrét bemenet (köztük STO biztonsági funkció), 3 db diszkrét kimenet, 3 db analóg bemenet és 1 db analóg kimenet biztosítja a precíz szabályozást. A relé kimenetekkel (R1A, R1B, R1C, R2A, R2C) további vezérlési feladatok valósíthatók meg.
A hajtásszabályozás területén az ATV320U15N4W több üzemmódot is kínál: aszinkron motorokhoz feszültség/frekvencia arány 5 vagy 2 pontos vezérlést, fluxusvektor szabályozást érzékelő nélkül (standard vagy energiatakarékos üzemmódban), míg szinkron motorokhoz érzékelő nélküli vektorszabályozást. A maximális kimeneti frekvencia 599 Hz, a kapcsolási frekvencia 2-16 kHz között állítható. Az eszköz négynegyedes működésre képes, a fékezést DC injektálással vagy a beépített fékellenállás vezérlővel lehet megvalósítani. A termék számos védelmi funkcióval rendelkezik, mint például bemeneti fáziskiesés, kimeneti fázisok és föld közötti túláram, túlmelegedés, motor rövidzár és termikus védelem.
Biztonsági funkciókat tekintve az ATV320U15N4W támogatja a biztonságos nyomatéklekapcsolást (STO - Safe Torque Off), a biztonságos leállást 1 (SS1 - Safe Stop 1) és a biztonságosan korlátozott sebességet (SLS - Safely Limited Speed). A készülék számos nemzetközi szabványnak és tanúsítványnak megfelel, köztük CE, ATEX, NOM, GOST, EAC, RCM, KC jelölésekkel. Méretei kompaktak: 250 mm széles, 340 mm magas és 200 mm mély, súlya 6,0 kg. A környezeti működési hőmérséklet -10°C és +40°C között garantált teljesítményleadással, 40-60°C között pedig teljesítménycsökkentéssel.

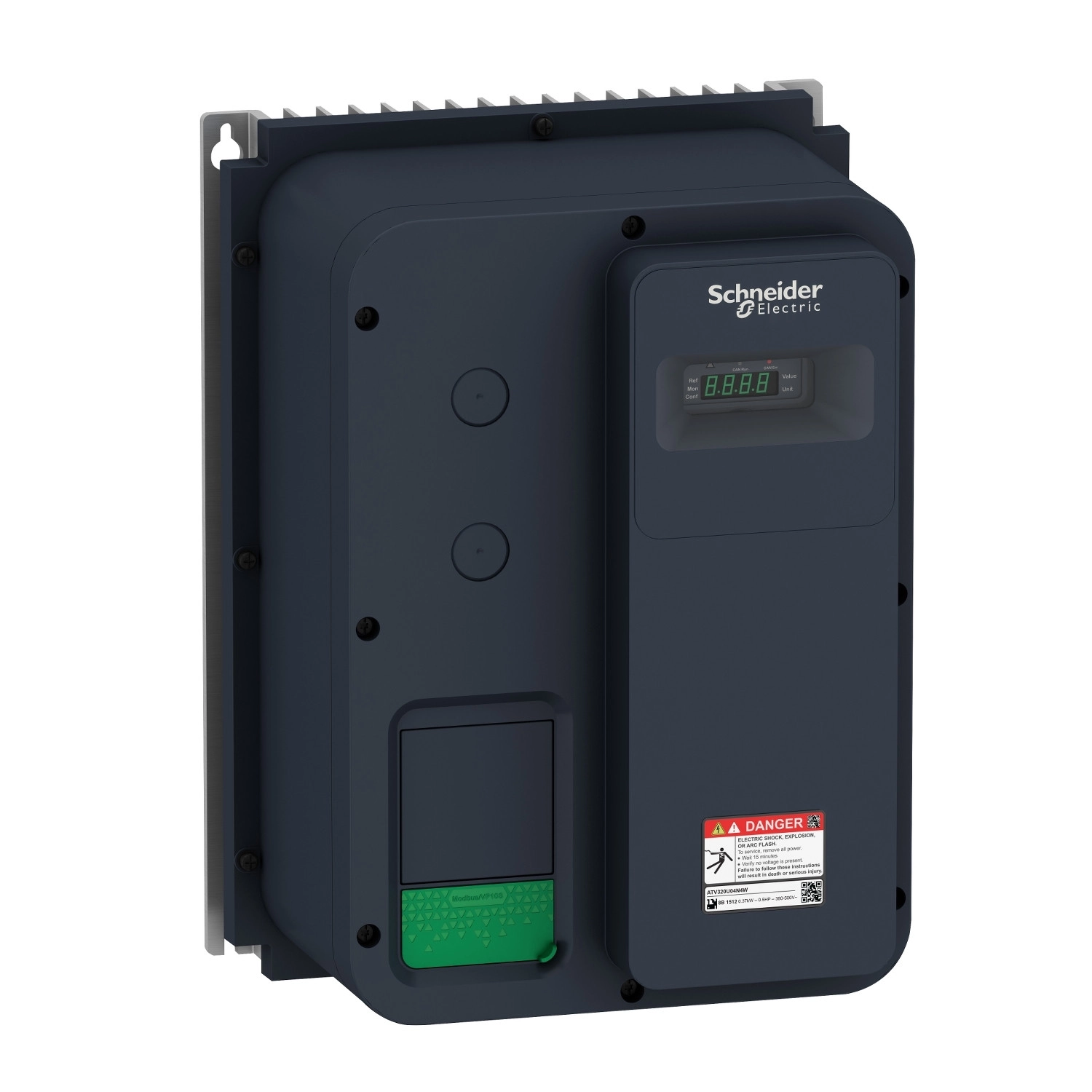

Schneider Electric Altivar Machine 320 - ATV320U15N4W - frekvenciaváltó műszaki adatok
Általános jellemzők
Termékcsalád: Altivar Machine ATV320
Termék típus: Frekvenciaváltó
Alkalmazás: Komplex gépek
Változat: Standard verzió
Kivitel: Zárt
Szerelési mód: Fali rögzítés
Elektromos jellemzők
Névleges tápfeszültség: 380...500 V (-15...+10%)
Névleges kimeneti áram: 4,1 A
Motorteljesítmény: 1,5 kW (nehéz üzemi terhelésre)
Motorteljesítmény (LE): 2 LE
EMC szűrő: Beépített C2 osztályú
IP védettségi fokozat: IP66
Kommunikáció
Kommunikációs port protokoll: Modbus soros, CANopen
Opcionális kártyák: CANopen kommunikációs modul, EtherCAT kommunikációs modul, Profibus DP V1 kommunikációs modul, PROFINET kommunikációs modul, Ethernet Powerlink kommunikációs modul, EtherNet/IP kommunikációs modul, DeviceNet kommunikációs modul
Be- és kimenetek
Diszkrét bemenetek száma: 7
Diszkrét bemenet típus: STO biztonságos nyomatéklekapcsolás (24 V DC, impedancia: 1,5 kOhm), DI1...DI6 logikai bemenetek (24 V DC, max. 30 V), DI5 programozható impulzusbemenetként: 0...30 kHz, 24 V DC
Diszkrét bemenet logika: Pozitív logika (source), Negatív logika (sink)
Diszkrét kimenetek száma: 3
Diszkrét kimenet típus: Open collector DQ+ és DQ- (0...1 kHz, 30 V DC, 100 mA)
Analóg bemenetek száma: 3
Analóg bemenet típus: AI1 feszültség: 0...10 V DC (impedancia: 30 kOhm, felbontás: 10 bit), AI2 bipoláris differenciál feszültség: +/-10 V DC (impedancia: 30 kOhm, felbontás: 10 bit), AI3 áram: 0...20 mA (vagy 4-20 mA, x-20 mA, 20-x mA konfigurálható, impedancia: 250 Ohm, felbontás: 10 bit)
Analóg kimenetek száma: 1
Analóg kimenet típus: Szoftveresen konfigurálható áramkimenet AQ1: 0...20 mA (impedancia: 800 Ohm, felbontás: 10 bit) vagy feszültségkimenet: 0...10 V DC (impedancia: 470 Ohm, felbontás: 10 bit)
Relé kimenetek: Konfigurálható relé R1A (NO), R1B (NC), R1C, R2A (NO), R2C - 100000 kapcsolási élettartammal
Vezérlési jellemzők
Aszinkron motor vezérlési profil: Feszültség/frekvencia arány (5 pont), Érzékelő nélküli fluxusvektor vezérlés, Energiatakarékos feszültség/frekvencia arány, Energiatakarékos érzékelő nélküli fluxusvektor vezérlés, Feszültség/frekvencia arány (2 pont)
Szinkron motor vezérlési profil: Érzékelő nélküli vektorszabályozás
Maximális kimeneti frekvencia: 599 Hz
Gyorsulási/lassulási rámpák: Lineáris, U, S, egyedi, rámpaváltás, automatikus gyorsulási/lassulási rámpa adaptáció
Kapcsolási frekvencia: 2...16 kHz állítható (4...16 kHz teljesítmény-csökkentéssel)
Névleges kapcsolási frekvencia: 4 kHz
Motor slip kompenzáció: Automatikus terheléstől függetlenül, 0...300% között állítható
Védelmi funkciók
Védelem típusa: Bemeneti fáziskiesés, Kimeneti fázisok és föld közötti túláram, Túlmelegedés, Motor fázisok közti rövidzár, Termikus védelem
Biztonsági funkciók
STO (Safe Torque Off): Igen
SLS (Safely Limited Speed): Igen
SS1 (Safe Stop 1): Igen
Fizikai jellemzők
Szélesség: 250 mm
Magasság: 340 mm
Mélység: 200 mm
Működési hőmérséklet: -10...40 °C teljesítménycsökkentés nélkül, 40...60 °C teljesítménycsökkentéssel
Működési pozíció: Függőleges +/- 10 fok
Átmeneti túlnyomaték: 170...200% a névleges motornyomaték arányában
