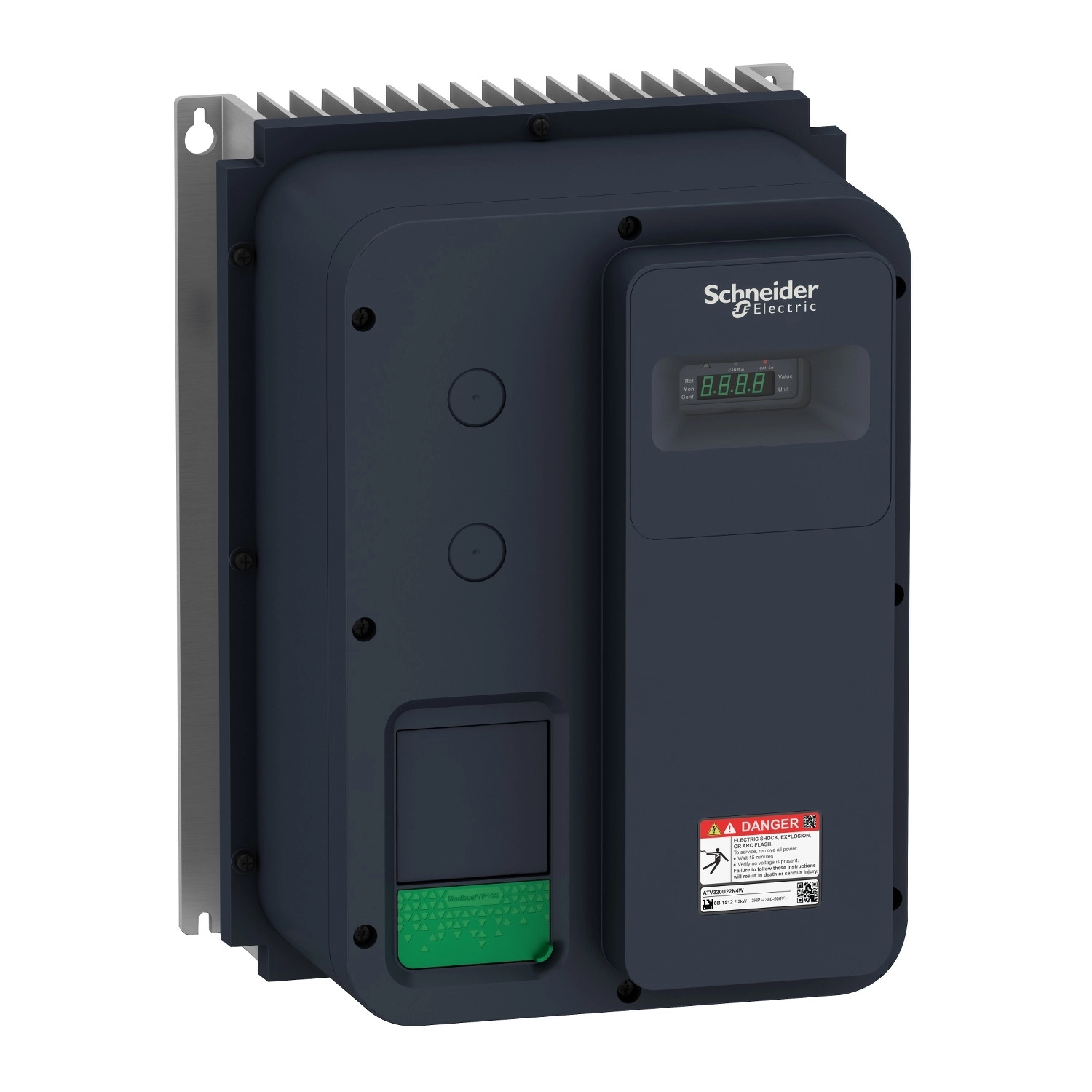

Az Altivar Machine ATV320 frekvenciaváltó sorozat ATV320U15M2W modellje egy kompakt, nagy teljesítményű eszköz, amely kifejezetten összetett gépek és berendezések vezérlésére fejlesztettek ki. Ez az 1,5 kW teljesítményű, egyfázisú (200-240 V) frekvenciaváltó IP66-os védettségi fokozattal rendelkezik, ami kiváló védelmet biztosít por és víz ellen, így zordon ipari környezetben is megbízhatóan működik.
A készülék falra szerelhető, zárt kivitelben készül, és számos kommunikációs protokollt támogat alapkivitelben, beleértve a Modbus soros kapcsolatot és a CANopen-t. Opcionálisan bővíthető különböző kommunikációs modulokkal, mint például EtherCAT, Profibus DP V1, PROFINET, Ethernet Powerlink, EtherNet/IP vagy DeviceNet, így rugalmasan illeszthető különböző ipari hálózatokba és rendszerekbe. A beépített C2-es osztályú EMC szűrő segít minimalizálni az elektromágneses interferenciákat, biztosítva a zavartalan működést más elektromos berendezések közelében is.
Az ATV320U15M2W technikai specifikációi kiemelkedőek: 8,0 A névleges kimeneti áram nehéz terhelés esetén, 0,599 kHz-ig terjedő maximális kimeneti frekvencia, és akár 170-200%-os átmeneti nyomatéktúlterhelés képesség. A készülék hét különböző típusú diszkrét bemenettel rendelkezik, köztük Safe Torque Off (STO) biztonsági funkcióval, ami vészhelyzet esetén biztonságosan leállítja a motor nyomatékát. Emellett három analóg bemenet, egy analóg kimenet, valamint konfigurálható relé kimenetek teszik lehetővé a sokoldalú használatot. A készülék mind pozitív (forrás), mind negatív (nyelő) logikai bemenetekkel működtethető, ami tovább növeli a telepítési rugalmasságot.
A motorvezérlési funkcionalitás terén az ATV320U15M2W rendkívül sokoldalú: támogatja az aszinkron motorok vezérlését különböző módokon, beleértve a feszültség/frekvencia arányt 5 vagy 2 pontos karakterisztikával, fluxusvektoros szabályozást szenzor nélkül (standard vagy energiatakarékos üzemmódban), valamint a kvadratikus U/f karakterisztikát energiatakarékos alkalmazásokhoz. Szinkronmotorok esetén szenzor nélküli vektoros szabályozást biztosít. A készülék négykvadránsos működésre képes, és számos fékezési megoldást kínál, beleértve az egyenáramú injektálást és a beépített fékellenállás vezérlést.
A biztonság kiemelt fontosságú az ATV320 sorozatnál: a készülék többféle védelmi funkcióval rendelkezik, mint például bemeneti fázisvédelem, túláramvédelem a kimeneti fázisok és a föld között, túlmelegedés elleni védelem, rövidzárlat védelem a motorfázisok között, valamint termikus védelem. Az ATV320U15M2W továbbá fejlett biztonsági funkciókkal is rendelkezik, mint a Safe Torque Off (STO) és a Safe Stop 1 (SS1), valamint a Safely Limited Speed (SLS), amelyek tovább növelik a gépek és berendezések biztonságát. A készülék számos nemzetközi tanúsítvánnyal rendelkezik, beleértve a CE, ATEX, NOM, GOST, EAC, RCM és KC minősítéseket.
Schneider Electric Altivar Machine 320 - ATV320U15M2W - frekvenciaváltó műszaki adatok
Általános jellemzők
Termékcsalád: Altivar Machine ATV320
Termék típusa: Frekvenciaváltó
Alkalmazási terület: Összetett gépek
Kivitel: Standard változat
Formátum: Zárt kivitel
Szerelési mód: Falra szerelhető
IP védettség: IP66
Villamos jellemzők
Névleges tápfeszültség: 200...240 V (-15...10%)
Névleges kimeneti áram: 8,0 A
Motorteljesítmény: 1,5 kW nehéz üzemmódban
Motorteljesítmény: 2 LE
EMC szűrő: Beépített C2 osztályú EMC szűrő
Vonali áram: 17,8 A 200 V-nál (nehéz üzemmód)
Maximális bemeneti áram: 17,8 A
Maximális kimeneti feszültség: 240 V
Látszólagos teljesítmény: 3,6 kVA 240 V-nál (nehéz üzemmód)
Teljesítményveszteség: Önhűtéses: 76,0 W 200 V-nál, 4 kHz kapcsolási frekvenciánál
Kommunikációs portok és protokollok
Kommunikációs port protokollja: Modbus soros, CANopen
Opcionális kártyák: Kommunikációs modul, CANopen; Kommunikációs modul, EtherCAT; Kommunikációs modul, Profibus DP V1; Kommunikációs modul, PROFINET; Kommunikációs modul, Ethernet Powerlink; Kommunikációs modul, EtherNet/IP; Kommunikációs modul, DeviceNet
Be- és kimenetek
Diszkrét bemenetek száma: 7
Diszkrét bemenet típusa: STO safe torque off, 24 V DC, impedancia: 1,5 kOhm; DI1...DI6 logikai bemenetek, 24 V DC (30 V); DI5 programozható impulzus bemenetként: 0…30 kHz, 24 V DC (30 V)
Diszkrét bemenet logika: Pozitív logika (forrás); Negatív logika (nyelő)
Diszkrét kimenetek száma: 3
Diszkrét kimenet típusa: Open collector DQ+ 0…1 kHz 30 V DC 100 mA; Open collector DQ- 0…1 kHz 30 V DC 100 mA
Analóg bemenetek száma: 3
Analóg bemenet típusa: AI1 feszültség: 0...10 V DC, impedancia: 30 kOhm, felbontás 10 bit; AI2 bipoláris differenciális feszültség: +/- 10 V DC, impedancia: 30 kOhm, felbontás 10 bit; AI3 áram: 0...20 mA (vagy 4-20 mA, x-20 mA, 20-x mA vagy más minták konfigurálással), impedancia: 250 Ohm, felbontás 10 bit
Analóg kimenetek száma: 1
Analóg kimenet típusa: Szoftveresen konfigurálható áram AQ1: 0...20 mA impedancia 800 Ohm, felbontás 10 bit; Szoftveresen konfigurálható feszültség AQ1: 0...10 V DC impedancia 470 Ohm, felbontás 10 bit
Motorvezérlés
Aszinkron motor vezérlési profil: Feszültség/frekvencia arány, 5 pont; Fluxusvektoros vezérlés érzékelő nélkül, standard; Feszültség/frekvencia arány - Energiatakarékos, kvadratikus U/f; Fluxusvektoros vezérlés érzékelő nélkül - Energiatakarékos; Feszültség/frekvencia arány, 2 pont
Szinkron motor vezérlési profil: Vektoros vezérlés érzékelő nélkül
Maximális kimeneti frekvencia: 0,599 kHz
Kapcsolási frekvencia: 2...16 kHz állítható; 4...16 kHz terheléscsökkentési tényezővel
Névleges kapcsolási frekvencia: 4 kHz
Méretek
Szélesség: 250 mm
Magasság: 340 mm
Mélység: 235,0 mm
Nettó súly: 7,4 kg
Környezeti feltételek
Üzemi pozíció: Függőleges +/- 10 fok
Környezeti osztály (üzemelés közben): IEC 60721-3-3 szerinti 3C3 osztály; IEC 60721-3-3 szerinti 3S2 osztály
Maximális gyorsulás ütés esetén (működés közben): 150 m/s² 11 ms-nál
Maximális gyorsulás vibrációs terhelés alatt (működés közben): 10 m/s² 13...200 Hz-nél
Megengedett relatív páratartalom (működés közben): EN 60721-3 szerinti 3K5 osztály
Túlfeszültségi kategória: III
Szennyezettségi fok: 3
Környezeti szállítási hőmérséklet: -25…70 °C
Környezeti üzemi hőmérséklet: -10…40 °C terheléscsökkentés nélkül; 40…60 °C terheléscsökkentési tényezővel
Környezeti tárolási hőmérséklet: -25…70 °C
Biztonsági funkciók
Biztonsági funkciók: Safely Limited Speed (SLS): Igen; Safe Stop 1 (SS1): Igen; Safe torque off (STO): Igen
Védelem
Védelmi típus: Bemeneti fázisvédelem: hajtás; Túláramvédelem a kimeneti fázisok és a föld között: hajtás; Túlmelegedés elleni védelem: hajtás; Rövidzárlat védelem a motorfázisok között: hajtás; Termikus védelem: hajtás
Tanúsítványok
Terméktanúsítványok: CE, ATEX, NOM, GOST, EAC, RCM, KC
Jelölések: CE, ATEX, UL, CSA, EAC, RCM
Szabványok: IEC 61800-5-1
