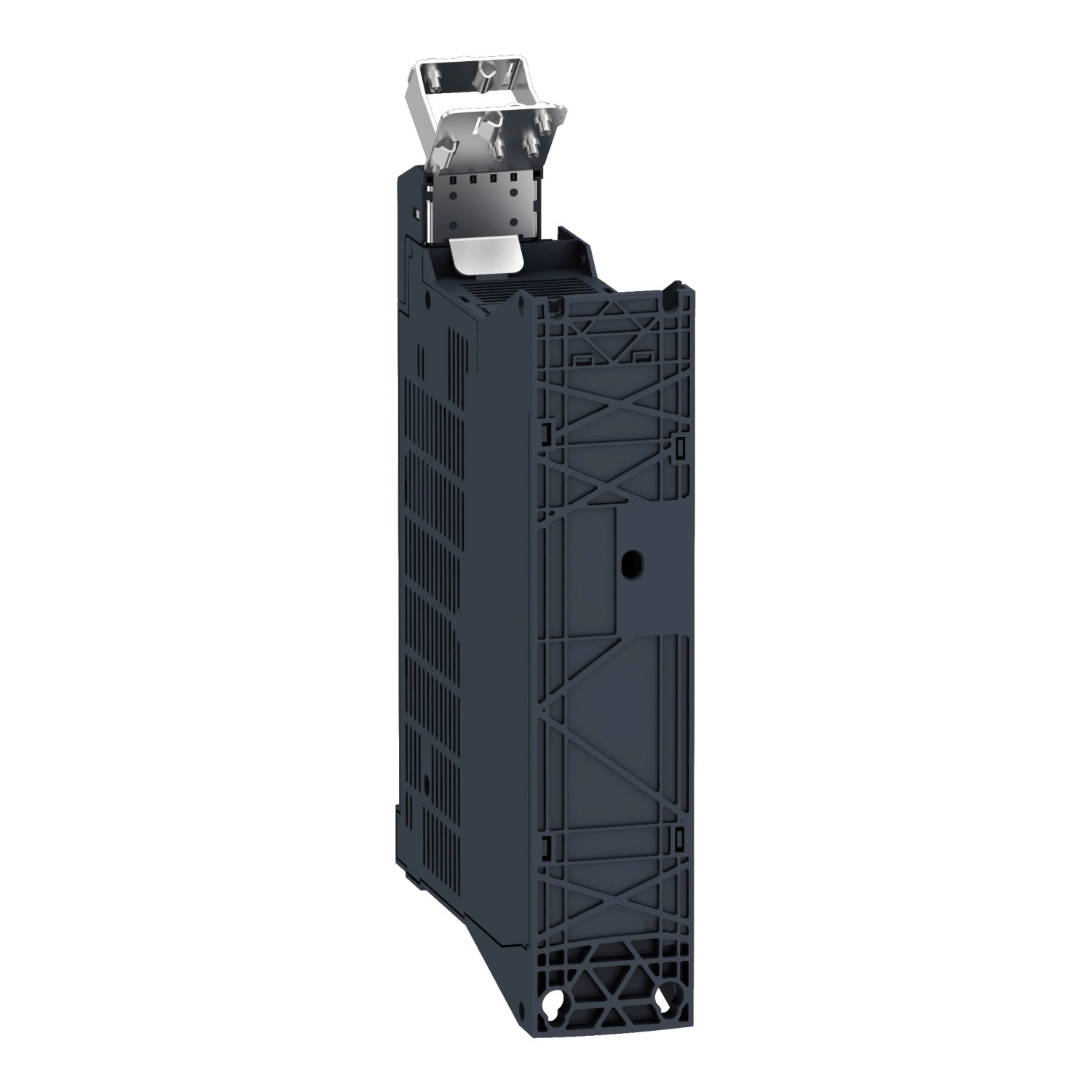

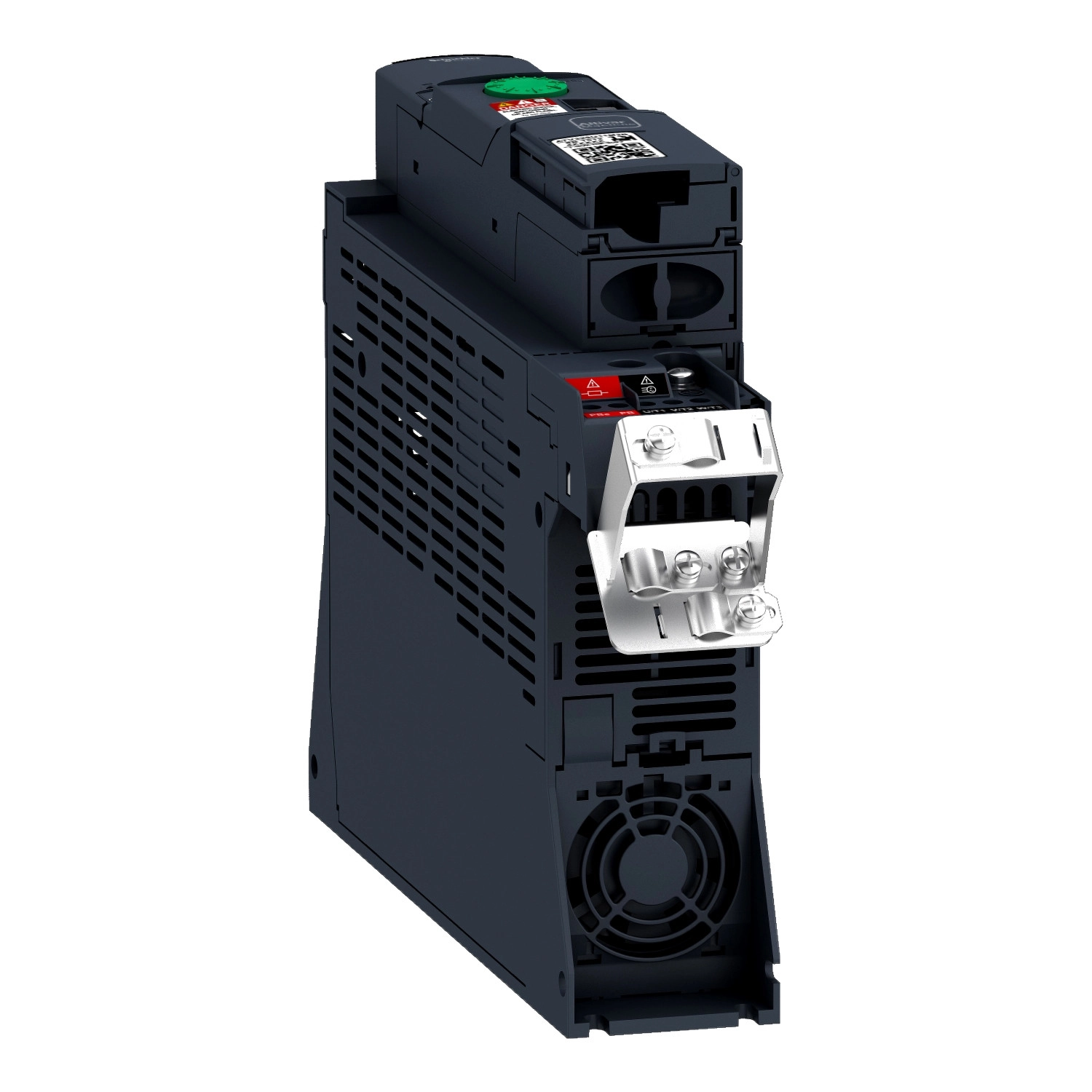

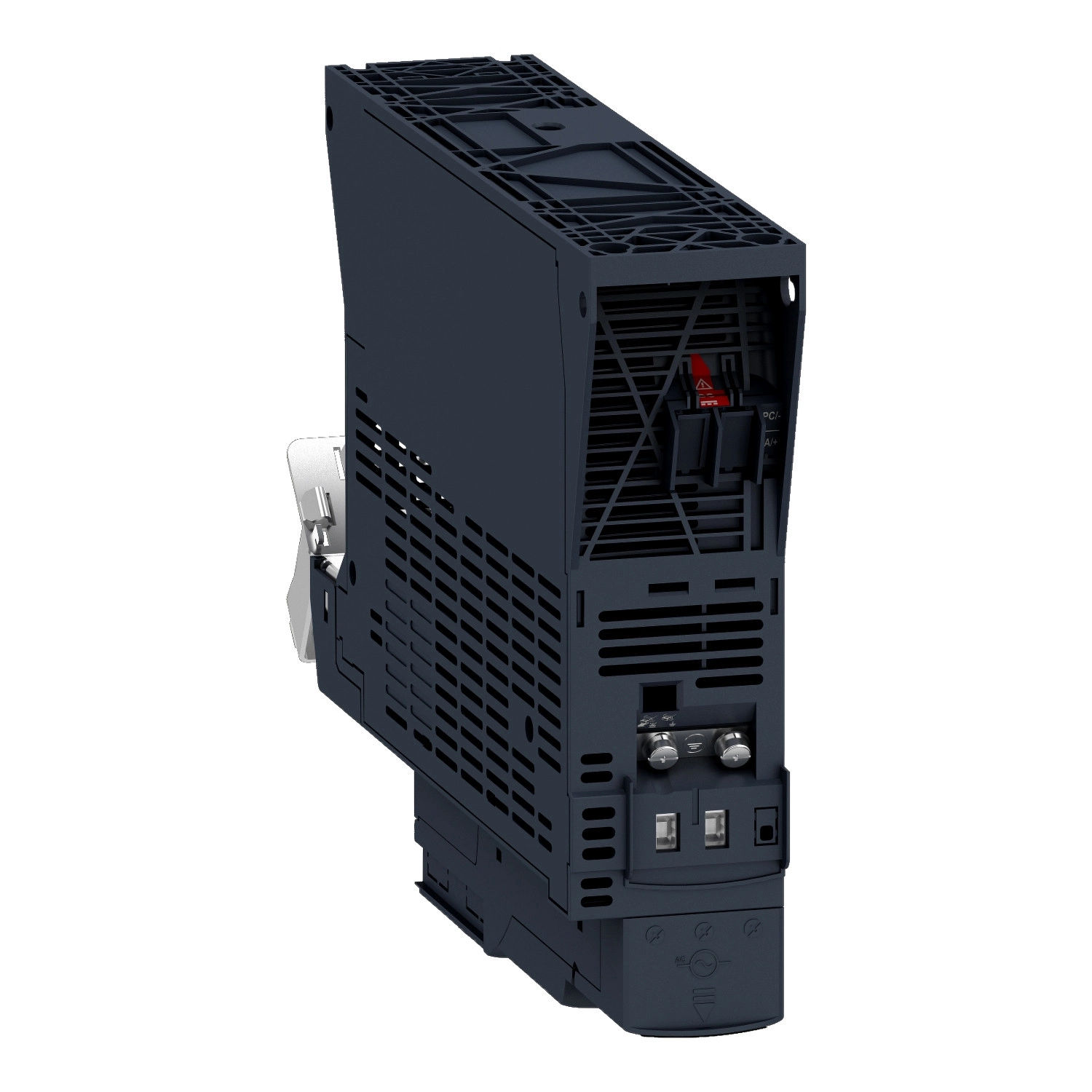

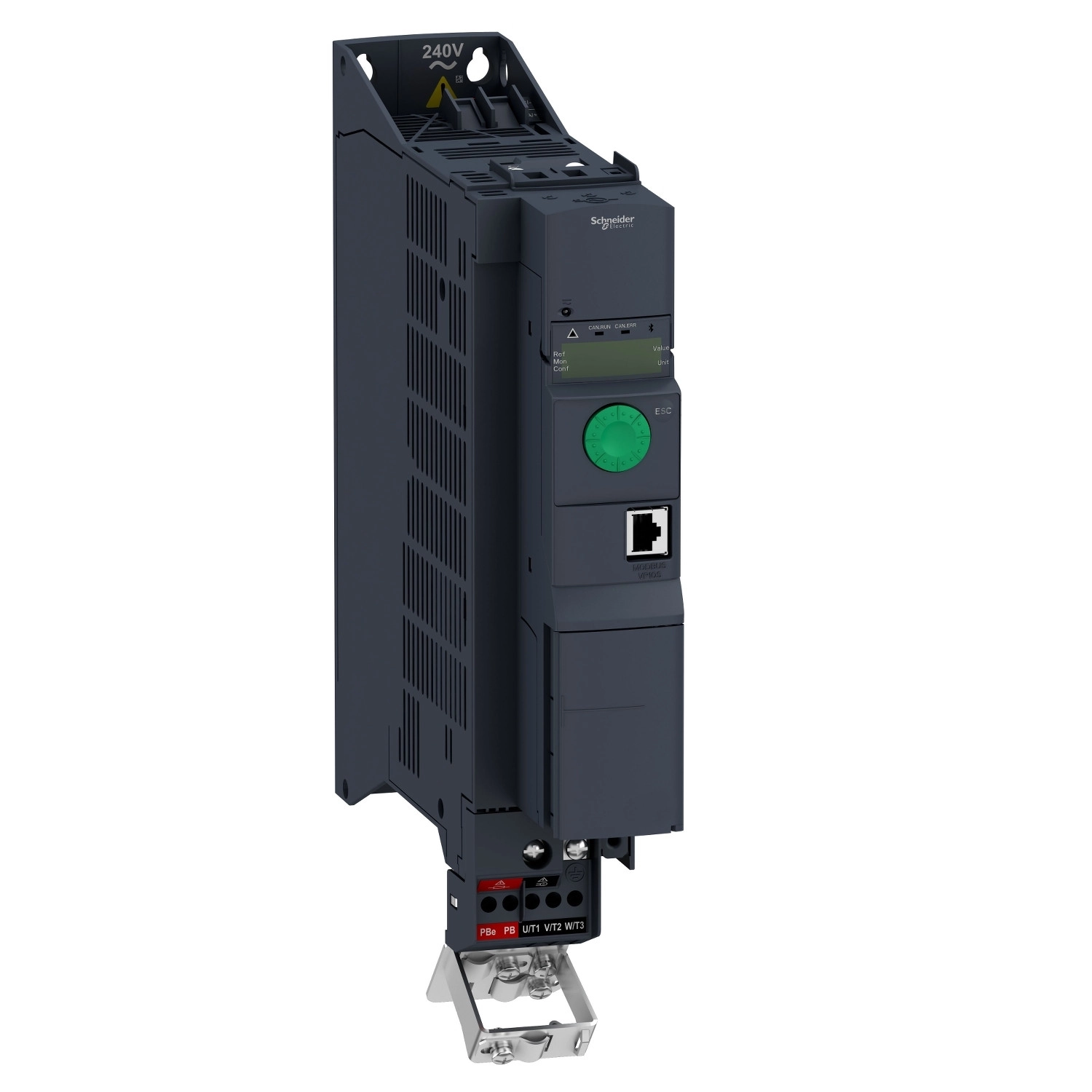

Az Altivar Machine ATV320U15M2B egy professzionális 1,5kW teljesítményű frekvenciaváltó a Schneider Electric kínálatából, amely speciálisan komplex gépekhez és ipari alkalmazásokhoz lett tervezve. A könyv formátumú, kompakt kialakítása lehetővé teszi a helytakarékos, szekrénybe történő beépítést, miközben a legmagasabb szintű teljesítményszabályozást biztosítja.
Ez a standard verziójú frekvenciaváltó 200-240V közötti egyfázisú tápfeszültséggel üzemel, és 8,0A névleges kimeneti árammal rendelkezik. Beépített Class C2 EMC szűrővel van ellátva, amely biztosítja az elektromágneses kompatibilitást az ipari környezetben. A készülék IP20 védettséggel rendelkezik, ami védettséget nyújt a közepes méretű szilárd tárgyak behatolása ellen, miközben megfelelő szellőzést biztosít a hatékony hűtéshez. Kommunikációs portjai között megtalálható a Modbus soros és CANopen protokoll, valamint opcionálisan bővíthető különféle kommunikációs modulokkal (CANopen, EtherCAT, Profibus DP V1, PROFINET, Ethernet Powerlink, EtherNet/IP és DeviceNet).
Az ATV320U15M2B számos bemenettel és kimenettel rendelkezik a sokoldalú vezérlés érdekében: 7 digitális bemenettel (köztük STO biztonsági nyomatéklekapcsolás funkcióval), 3 digitális kimenettel, 3 analóg bemenettel és 1 analóg kimenettel. A digitális bemeneti logika pozitív (source) vagy negatív (sink) üzemmódban is használható, ami tovább növeli a rugalmasságot. A beépített relékimenetek (R1A, R1B, R1C, R2A, R2C) különféle konfigurálási lehetőségekkel rendelkeznek a speciális alkalmazásokhoz. A névleges motorteljesítmény 1,5 kW (2 LE) nagy terhelés esetén is.
A készülék aszinkron motorok vezérléséhez többféle profilt kínál, beleértve a feszültség/frekvencia arányt 5 pontos vagy 2 pontos beállítással, a fluxus vektor szabályozást érzékelő nélkül (standard vagy energiatakarékos üzemmódban), valamint az energiatakarékos kvadratikus U/f módot. Szinkronmotorokhoz vektoros szabályozást biztosít érzékelő nélkül. A maximális kimeneti frekvencia 0,599 kHz, a kapcsolási frekvencia pedig 2-16 kHz között állítható (4 kHz névleges értékkel). A készülék támogatja a négy kvadránsos üzemet, a fékezéshez pedig egyenáramú injektálást és beépített fékchopper-t használ.
A készülék sokféle védelmi funkcióval rendelkezik, mint például a bemeneti fáziskiesés elleni védelem, a túláram elleni védelem a kimeneti fázisok és a föld között, túlmelegedés elleni védelem, rövidzárlat elleni védelem a motorfázisok között, valamint termikus védelem. Az ATV320U15M2B biztonsági funkciói közé tartozik a Safely Limited Speed (SLS), Safe Stop 1 (SS1) és Safe Torque Off (STO). A működési helyzete függőleges, ±10 fok eltéréssel. Számos nemzetközi tanúsítvánnyal rendelkezik, beleértve CE, ATEX, NOM, GOST, EAC, RCM és KC minősítéseket.
Altivar Machine ATV320 frekvenciaváltó műszaki adatok
Alap specifikációk
Termékcsalád: Altivar Machine ATV320
Terméktípus: Frekvenciaváltó
Alkalmazási terület: Komplex gépek
Kivitel: Standard verzió, könyv formátum
Szerelési mód: Szekrénybe szerelhető
Névleges tápfeszültség: 200...240 V (-15...+10%)
Névleges kimeneti áram: 8,0 A
Motorteljesítmény: 1,5 kW / 2 LE nehéz üzemi körülmények között
EMC szűrő: Beépített C2 osztályú
IP védettségi fokozat: IP20
Kommunikáció
Kommunikációs protokollok: Modbus soros, CANopen
Opciós kártyák: CANopen, EtherCAT, Profibus DP V1, PROFINET, Ethernet Powerlink, EtherNet/IP, DeviceNet kommunikációs modulok
Bemenetek és kimenetek
Digitális bemenetek száma: 7
Digitális bemenet típusok:
- STO biztonsági nyomaték lekapcsolás, 24 V DC, impedancia: 1,5 kOhm
- DI1...DI6 logikai bemenetek, 24 V DC
- DI5 impulzus bemenetként programozható: 0-30 kHz
Digitális bemenet logika: Pozitív logika (source) vagy negatív logika (sink)
Digitális kimenetek száma: 3
Analóg bemenetek száma: 3
Analóg bemenet típusok:
- AI1 feszültség: 0...10 V DC, impedancia: 30 kOhm, felbontás 10 bit
- AI2 bipoláris differenciál feszültség: +/- 10 V DC, impedancia: 30 kOhm, felbontás 10 bit
- AI3 áram: 0...20 mA (vagy 4-20 mA), impedancia: 250 Ohm, felbontás 10 bit
Analóg kimenet: Szoftveresen konfigurálható áram (0...20 mA) vagy feszültség (0...10 V DC)
Motorvezérlés
Aszinkron motor vezérlési profilok:
- Feszültség/frekvencia arány, 5 pontos
- Fluxus vektor szabályozás érzékelő nélkül, standard
- Energiatakarékos feszültség/frekvencia arány, kvadratikus U/f
- Energiatakarékos fluxus vektor szabályozás érzékelő nélkül
- Feszültség/frekvencia arány, 2 pontos
Szinkronmotor vezérlési profil: Vektoros szabályozás érzékelő nélkül
Maximális kimeneti frekvencia: 0,599 kHz
Gyorsítási és lassítási rámpák: Lineáris, U, S, egyedi, rámpa átkapcsolás, automatikus rámpa adaptáció
Kapcsolási frekvencia: 2...16 kHz állítható (névleges: 4 kHz)
Védelem és biztonság
Védelem típusa:
- Bemeneti fázisok szakadása
- Túláram a kimeneti fázisok és a föld között
- Túlmelegedés elleni védelem
- Rövidzárlat a motorfázisok között
- Termikus védelem
Biztonsági funkciók:
- Safely Limited Speed (SLS): Van
- Safe Stop 1 (SS1): Van
- Safe Torque Off (STO): Van
Mechanikai és környezeti jellemzők
Méretek (Sz x Ma x Mé): 60 x 325 x 245 mm
Nettó tömeg: 2,9 kg
Üzemi pozíció: Függőleges +/- 10 fok
Környezeti osztály: Class 3C3 és Class 3S2 az IEC 60721-3-3 szerint
Üzemi hőmérséklettartomány: -10...50 °C leértékelés nélkül, 50...60 °C leértékelési tényezővel
