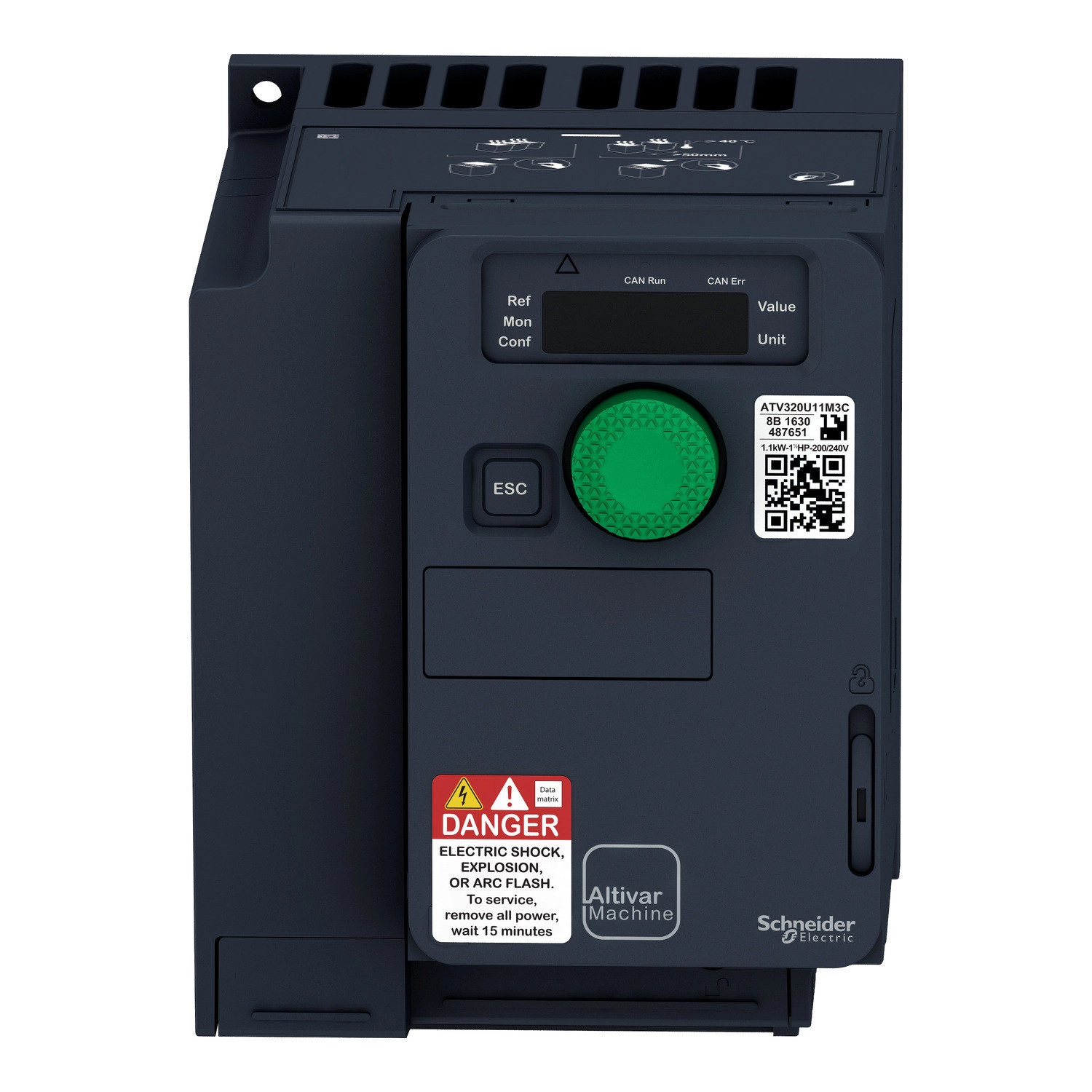

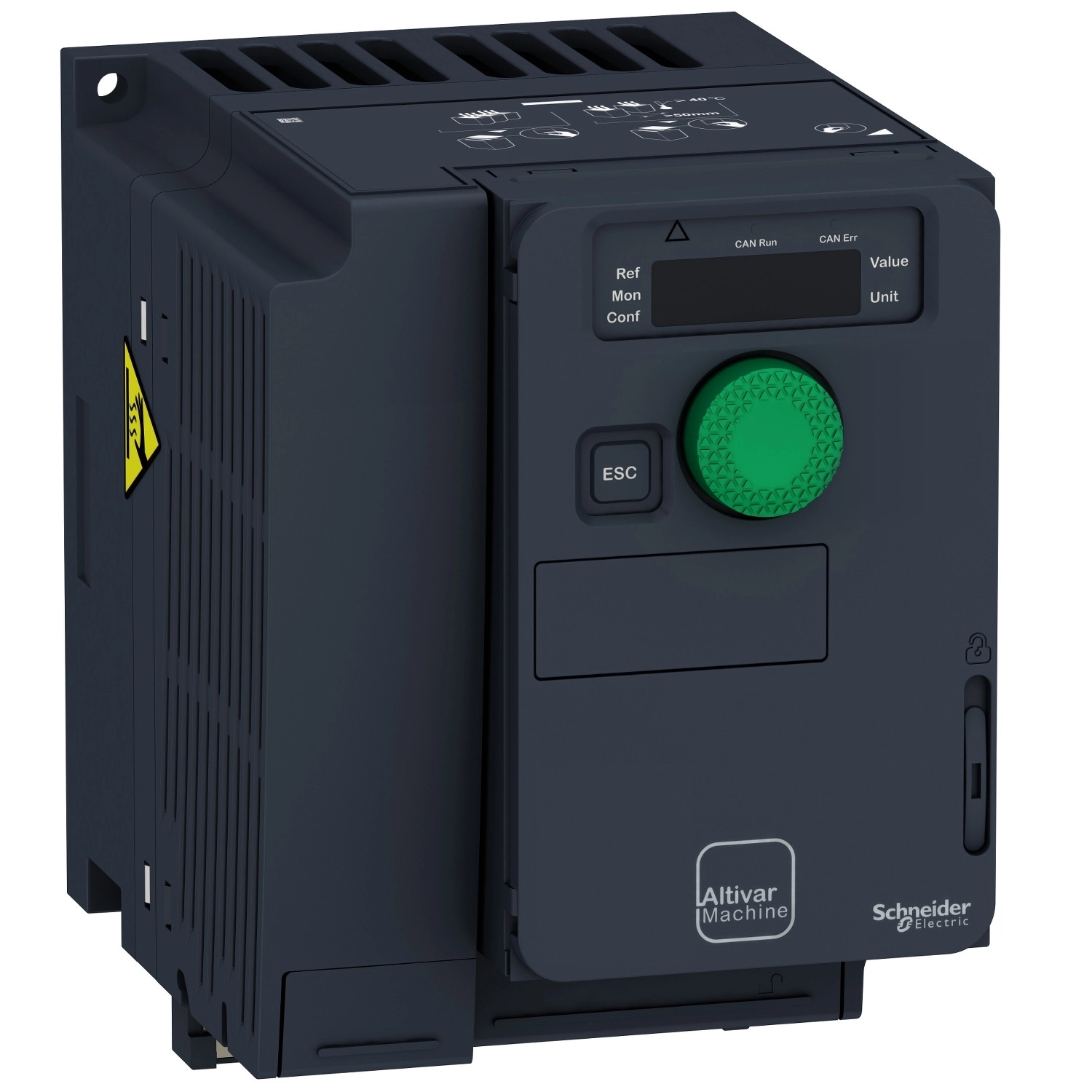

Az Altivar Machine ATV320 sorozatú frekvenciaváltók a Schneider Electric különleges megoldásai komplex ipari gépek hatékony motorvezérléséhez. A kompakt kivitelű ATV320U11M3C modell kiváló választás, ha 1,1 kW teljesítményű motor precíz és gazdaságos működtetése a cél háromfázisú hálózatról. Az eszköz 200-240 V tartományban működik megbízhatóan, széles kapcsolódási lehetőségeket biztosítva az ipari automatizálási rendszerekhez.
A standard verzióként kínált ATV320U11M3C frekvenciaváltó falra szerelhető kompakt kivitele optimális helykihasználást tesz lehetővé, miközben IP20 védettségi szintje megfelelő védelmet biztosít száraz ipari környezetben. A készülék szériatartozékként rendelkezik Modbus soros és CANopen kommunikációs protokollokkal, de opcionálisan bővíthető különböző kommunikációs modulokkal, mint például EtherCAT, Profibus DP V1, PROFINET, Ethernet Powerlink, EtherNet/IP vagy DeviceNet, így rugalmasan illeszthető a meglévő ipari hálózatokhoz. Az eszköz 6,9 A névleges kimeneti áramot biztosít, és 1,5 lóerős (1,1 kW) teljesítményű motorok működtetésére alkalmas nehéz üzemi körülmények között is.
A frekvenciaváltó különlegesen gazdag I/O készlettel rendelkezik: 7 digitális bemenet, köztük a biztonságot szolgáló STO (Safe Torque Off) funkció, 3 digitális kimenet, 3 analóg bemenet és 1 programozható analóg kimenet áll rendelkezésre. A digitális bemeneteken lehetőség van mind pozitív (source), mind negatív (sink) logika használatára, valamint a DI5 bemenet akár 0-30 kHz impulzus bemenetként is konfigurálható. Az AI1 analóg bemenet 0-10 V DC, az AI2 ±10 V DC feszültséget, míg az AI3 0-20 mA (vagy 4-20 mA) áramjelet tud fogadni 10 bites felbontással. A relékimenetei különböző terhelésekhez konfigurálhatók, maximálisan 5A/250 VAC vagy 5A/30 VDC kapcsolására képesek. Ez a gazdag I/O készlet rendkívüli rugalmasságot biztosít a legkülönfélébb automatizálási feladatokhoz.
Az ATV320U11M3C kivételes motorvezérlési képességekkel rendelkezik: támogatja az aszinkron motorok U/f vezérlését (5 pontos vagy 2 pontos), fluxusvektoros szabályozást érzékelő nélkül, valamint az energiatakarékos üzemmódokat és a szinkronmotorok vektoros szabályozását is. A maximális kimeneti frekvencia 0,599 kHz, a kapcsolási frekvencia 2-16 kHz között állítható. A készülék négykvadránsos működésre képes, integrált fékellenállás-vezérlővel rendelkezik, és számos biztonsági funkcióval van ellátva, mint a STO (Safe Torque Off), SLS (Safely Limited Speed) és SS1 (Safe Stop 1). A frekvenciaváltó védelmi funkciói között szerepel a bemeneti fáziskiesés, túláram, túlmelegedés, fázis-föld rövidzár és motorfázisok közötti rövidzár elleni védelem. Az eszköz kompakt méretekkel rendelkezik: 105 mm széles, 143 mm magas és 138 mm mély, tömege mindössze 1,4 kg. Működési hőmérséklet-tartománya -10...50°C teljes terhelésen, 50...60°C között teljesítménycsökkentéssel.

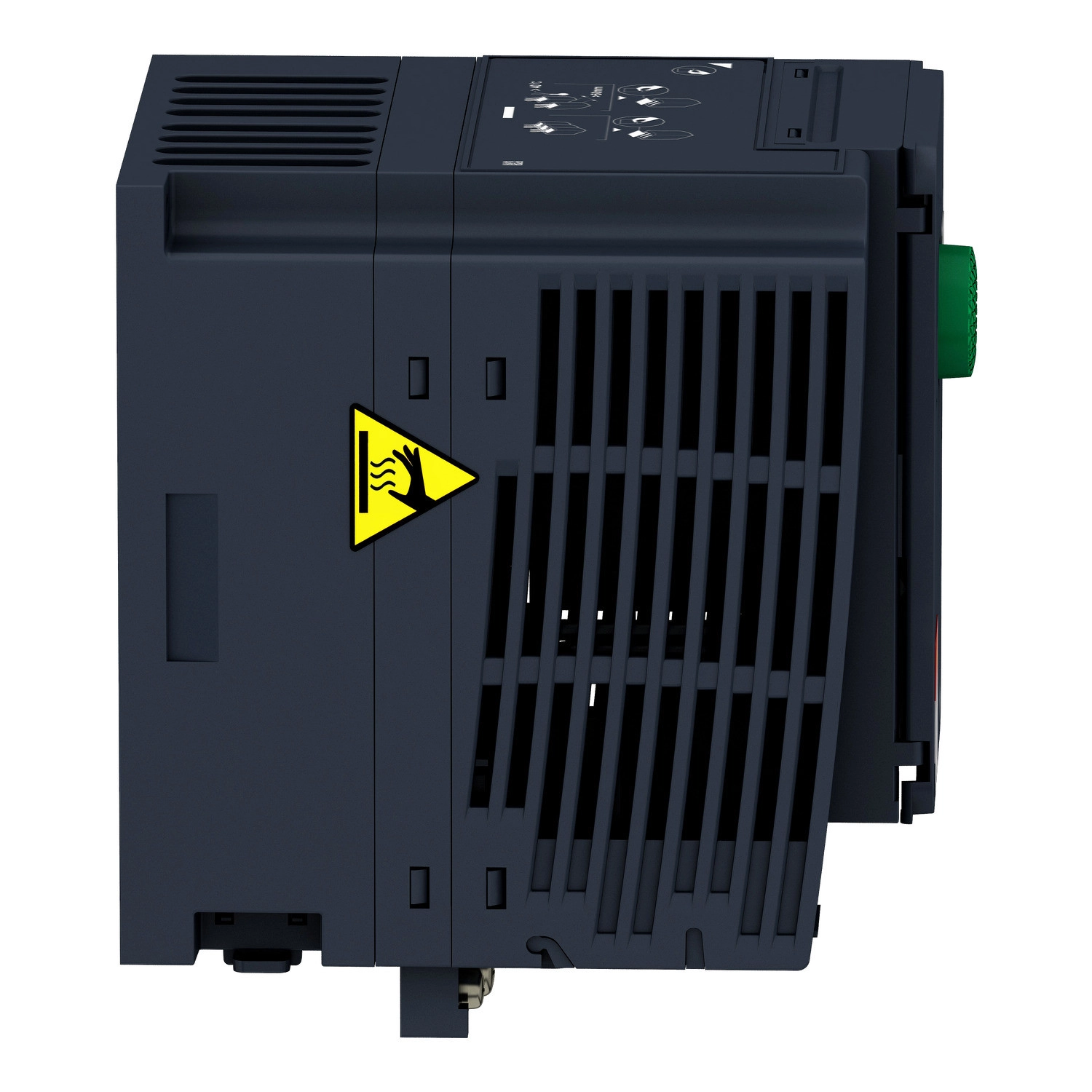

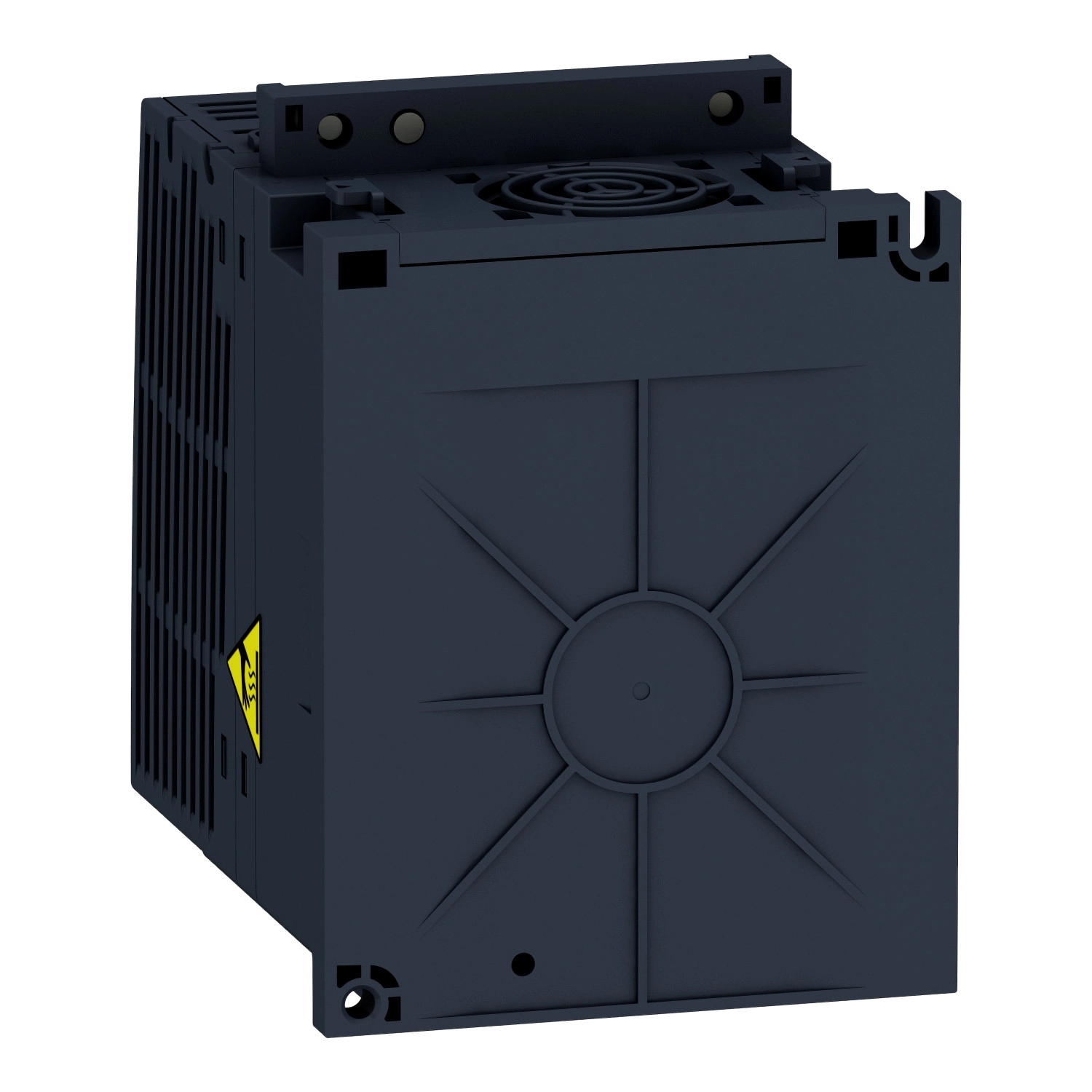

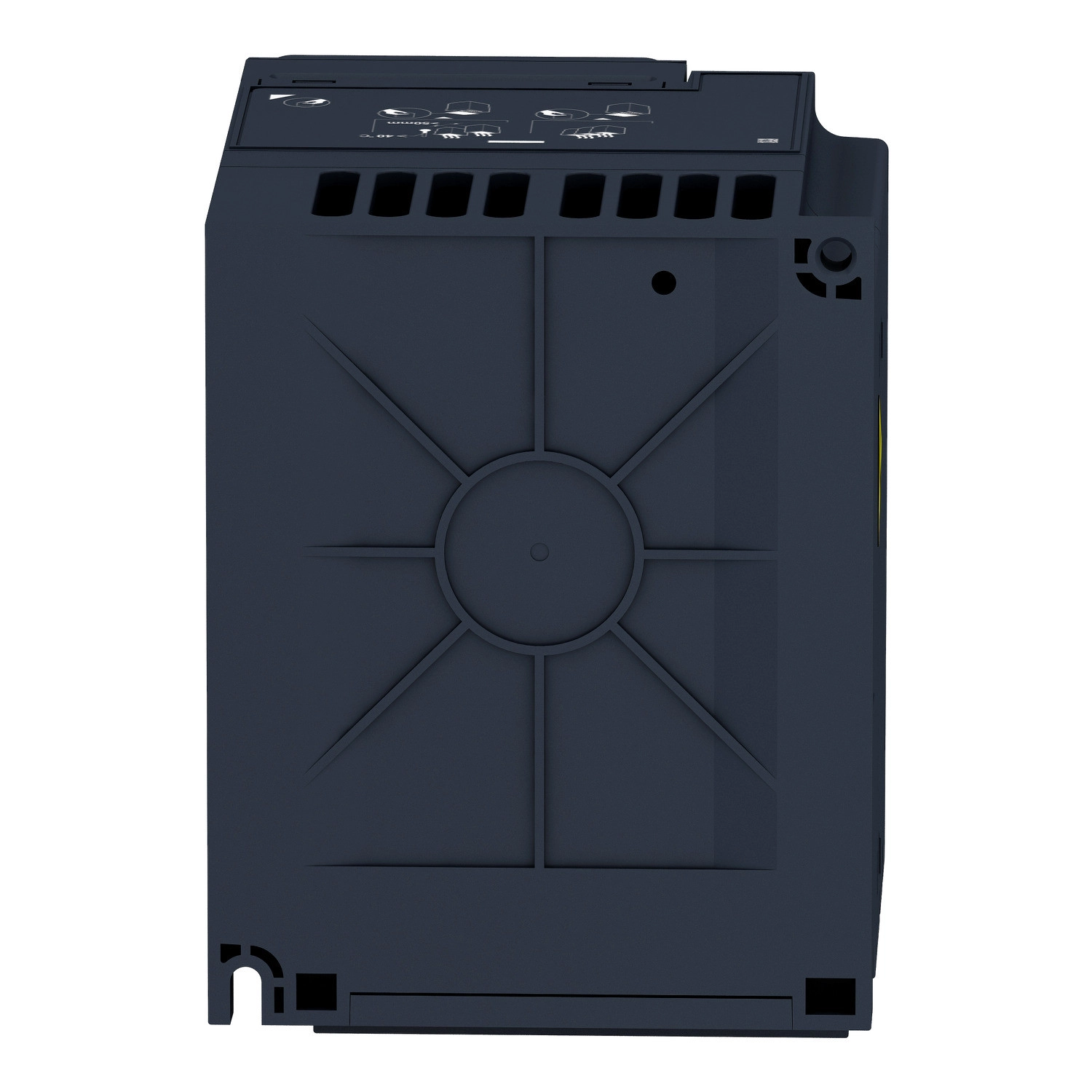

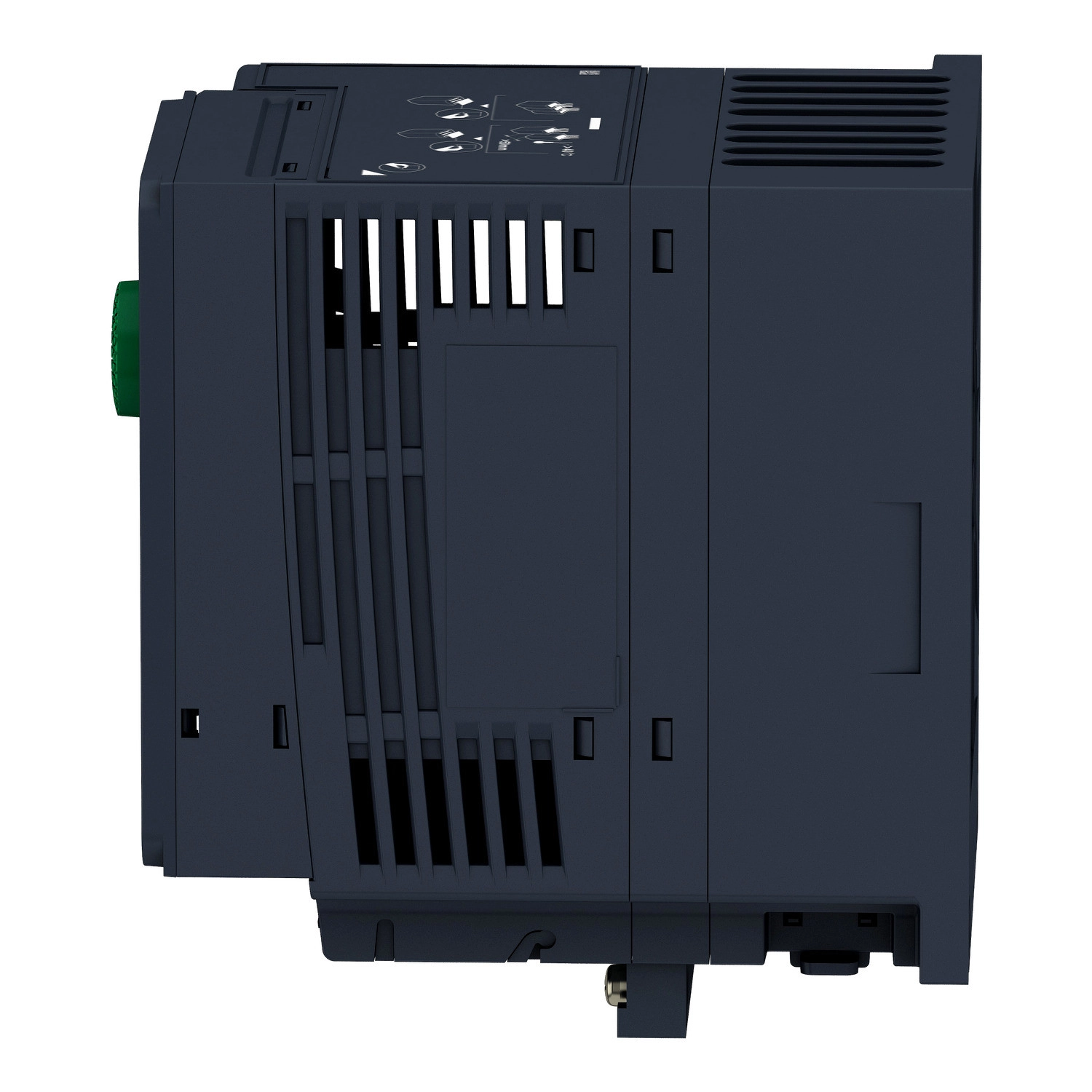

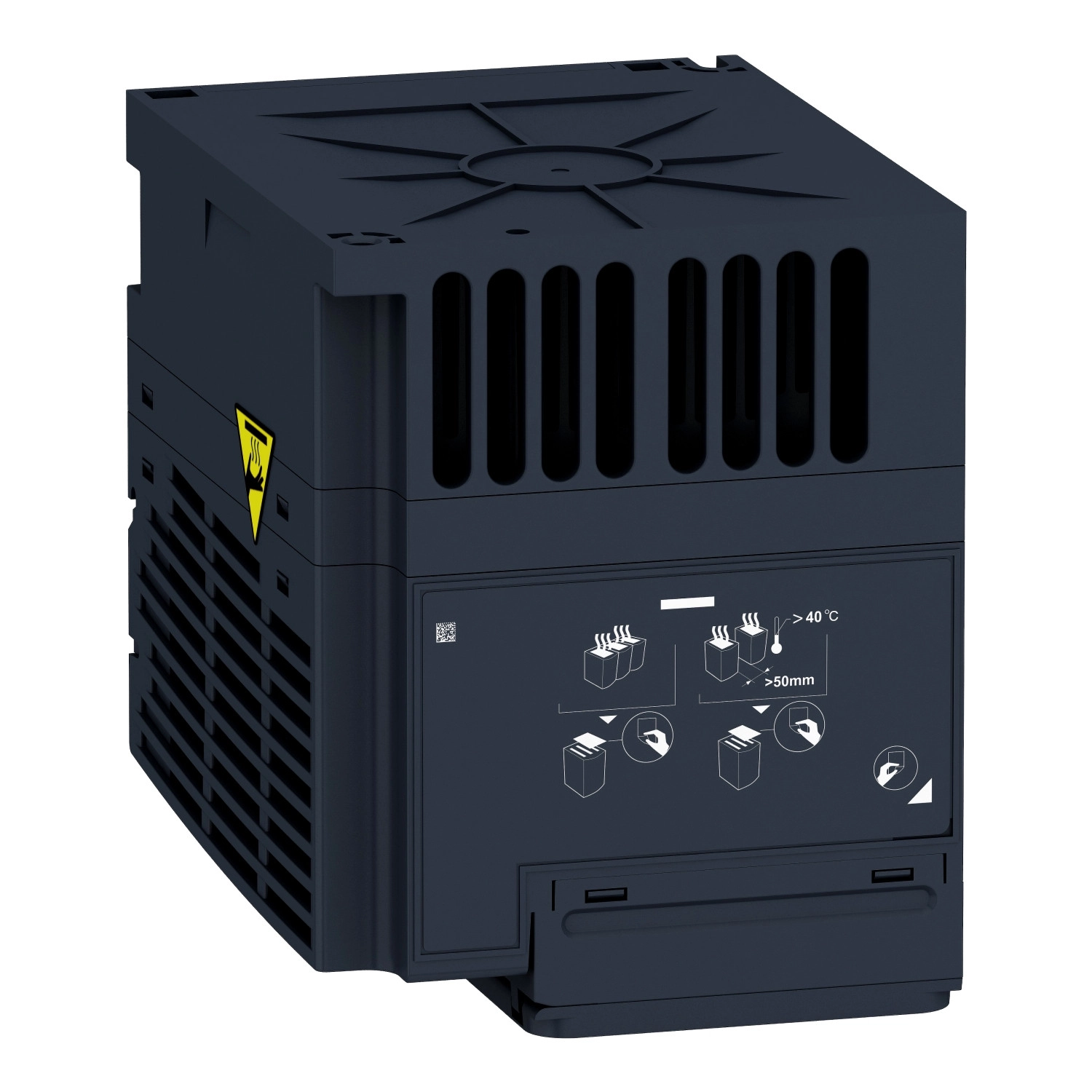

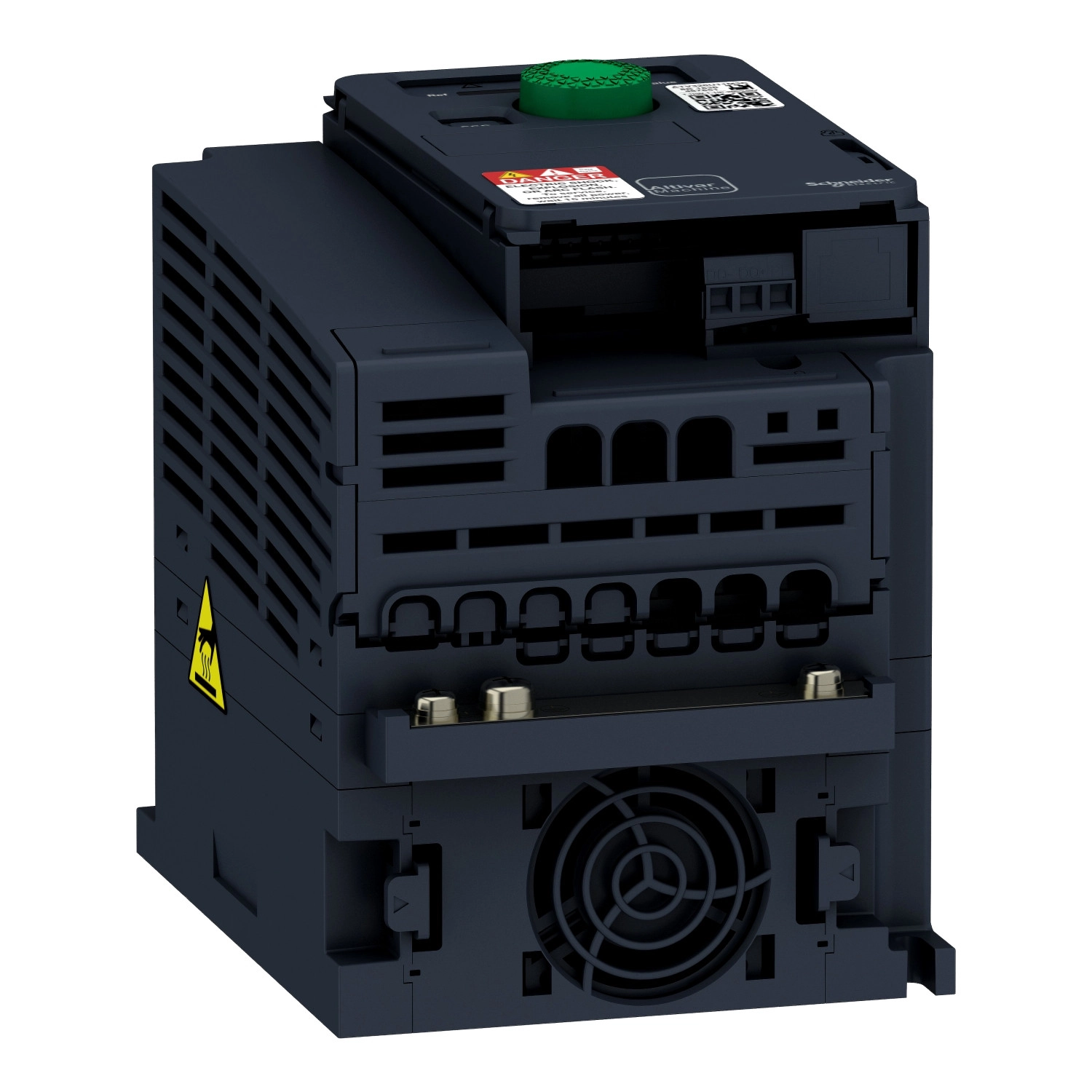

Schneider Electric Altivar Machine 320 - ATV320U11M3C - frekvenciaváltó, 1,1kW, 3f, 230VAC, Modbus/CANopen, IP20, kompakt kivitel műszaki adatok
Általános jellemzők
Termékcsalád: Altivar Machine ATV320
Termék típusa: Frekvenciaváltó
Alkalmazás: Komplex gépek
Változat: Standard verzió
Formátum: Kompakt
Szerelési mód: Falra szerelhető
Kommunikáció
Kommunikációs protokoll: Modbus soros, CANopen
Opcionális kártyák: Kommunikációs modul, CANopen; Kommunikációs modul, EtherCAT; Kommunikációs modul, Profibus DP V1; Kommunikációs modul, PROFINET; Kommunikációs modul, Ethernet Powerlink; Kommunikációs modul, EtherNet/IP; Kommunikációs modul, DeviceNet
Hozzáférési mód: CANopen slave
Elektromos jellemzők
Névleges tápfeszültség: 200...240 V - 15...10 %
Névleges kimeneti áram: 6,9 A
Motor teljesítmény: 1,1 kW nehéz üzemre
Motor teljesítmény: 1,5 LE
EMC szűrő: Nincs EMC szűrő
IP védettség: IP20
Vonali áram: 8,6 A 200 V-nál (nehéz üzem), 7,2 A 240 V-nál (nehéz üzem)
Maximális bemeneti áram: 8,6 A
Maximális kimeneti feszültség: 240 V
Látszólagos teljesítmény: 3,0 kVA 240 V-nál (nehéz üzem)
Hálózati frekvencia: 50...60 Hz
Relatív szimmetrikus hálózati frekvencia tűrés: 5 %
Várható vonali rövidzárlati áram: 5 kA
Alapterhelési áram nagy túlterhelésnél: 6,1 A
Teljesítményveszteség: Ventilátor: 58,0 W 200 V-nál, 4 kHz kapcsolási frekvenciánál
I/O jellemzők
Digitális bemenetek száma: 7
Digitális bemenet típusa: STO biztonságos nyomatékleállítás, 24 V DC, impedancia: 1,5 kOhm; DI1...DI6 logikai bemenetek, 24 V DC (30 V); DI5 impulzus bemenetként programozható: 0...30 kHz, 24 V DC (30 V)
Digitális bemenet logika: Pozitív logika (source), Negatív logika (sink)
Digitális kimenetek száma: 3
Digitális kimenet típusa: Open collector DQ+ 0...1 kHz 30 V DC 100 mA; Open collector DQ- 0...1 kHz 30 V DC 100 mA
Analóg bemenetek száma: 3
Analóg bemenet típusa: AI1 feszültség: 0...10 V DC, impedancia: 30 kOhm, felbontás 10 bit; AI2 bipoláris differenciál feszültség: +/- 10 V DC, impedancia: 30 kOhm, felbontás 10 bit; AI3 áram: 0...20 mA (vagy 4-20 mA, x-20 mA, 20-x mA vagy más minták konfigurálással), impedancia: 250 Ohm, felbontás 10 bit
Analóg kimenetek száma: 1
Analóg kimenet típusa: Szoftveresen konfigurálható áram AQ1: 0...20 mA impedancia 800 Ohm, felbontás 10 bit; Szoftveresen konfigurálható feszültség AQ1: 0...10 V DC impedancia 470 Ohm, felbontás 10 bit
Motor vezérlés
Aszinkron motor vezérlési profil: Feszültség/frekvencia arány, 5 pontos; Fluxusvektoros vezérlés érzékelő nélkül, standard; Feszültség/frekvencia arány - Energiatakarékos, négyzetes U/f; Fluxusvektoros vezérlés érzékelő nélkül - Energiatakarékos; Feszültség/frekvencia arány, 2 pontos
Szinkron motor vezérlési profil: Vektoros vezérlés érzékelő nélkül
Maximális kimeneti frekvencia: 0,599 kHz
Gyorsítási és lassítási rámpák: Lineáris; U; S; CUS; Rámpa váltás; Gyorsítási/lassítási rámpa adaptáció; Gyorsítási/lassítási automatikus leállítás egyenáramú fékezéssel
Motor slip kompenzáció: Automatikus bármilyen terhelésnél; Állítható 0...300 %; Nem elérhető feszültség/frekvencia arány módban (2 vagy 5 pontos)
Kapcsolási frekvencia: 2...16 kHz állítható; 4...16 kHz derating faktorral
Névleges kapcsolási frekvencia: 4 kHz
Megállásig fékezés: Egyenáramú befecskendezéssel
Beépített fékszaggató: Igen
Átmeneti nyomatéktúlterhelés: 170...200 % a névleges motor nyomatékhoz képest
Méret és fizikai jellemzők
Szélesség: 105,0 mm
Magasság: 143,0 mm
Mélység: 138,0 mm
Nettó tömeg: 1,4 kg
Környezeti jellemzők
Üzemeltetési pozíció: Függőleges +/- 10 fok
Működési hőmérséklet-tartomány: -10...50 °C derating nélkül; 50...60 °C derating faktorral
Tárolási hőmérséklet: -25...70 °C
Megengedett relatív páratartalom: 3K5 osztály az EN 60721-3 szerint
Hűtőlevegő térfogata: 14,8 m³/h
Szennyezettségi fokozat: 2
Túlfeszültség kategória: III
Biztonsági funkciók
STO (Safe Torque Off): Igen
SLS (Safely Limited Speed): Igen
SS1 (Safe Stop 1): Igen
Védelmi típusok: Bemeneti fáziskiesés védelem; Túláram védelem a kimeneti fázisok és föld között; Túlmelegedés védelem; Rövidzárlat védelem a motorfázisok között; Termikus védelem
