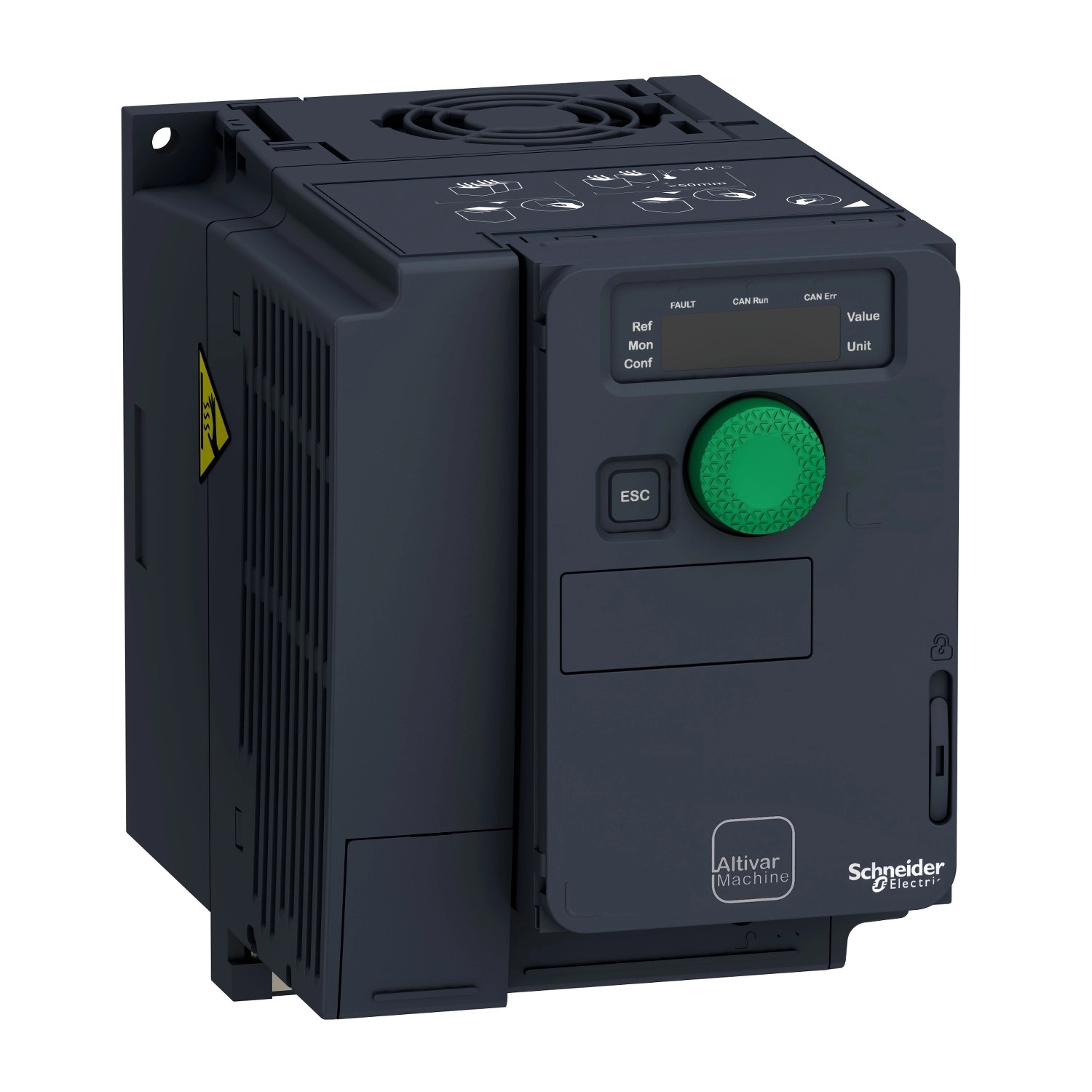

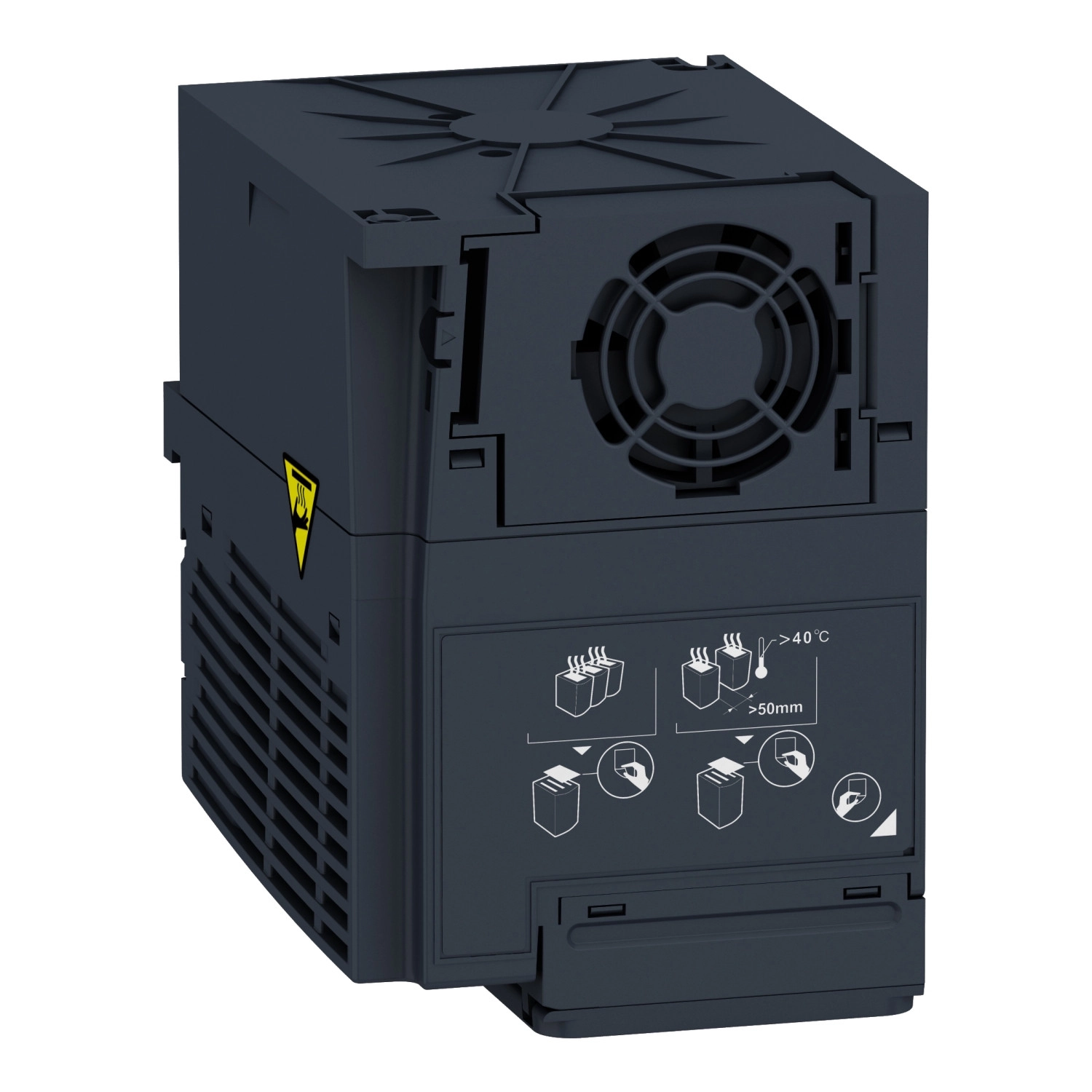

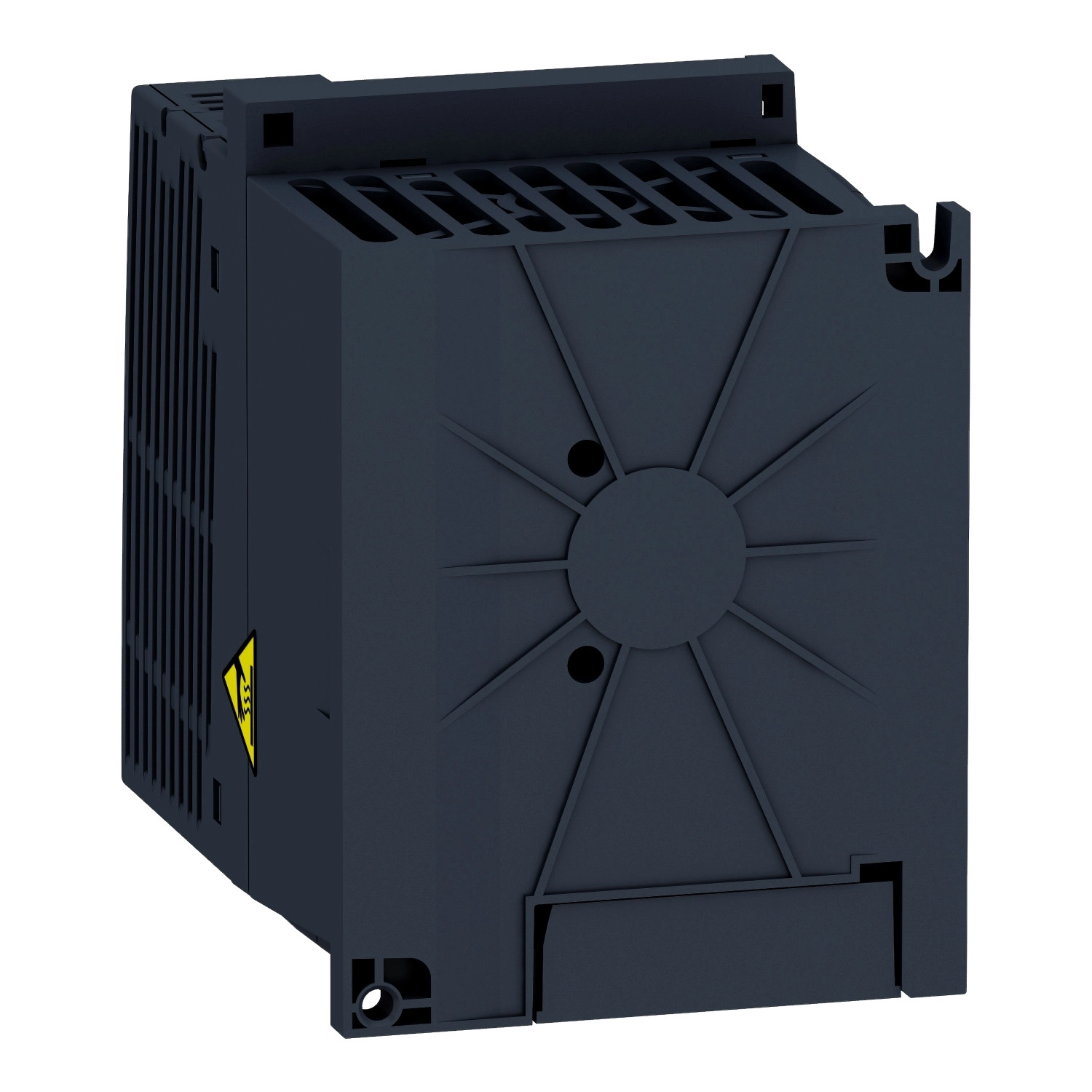

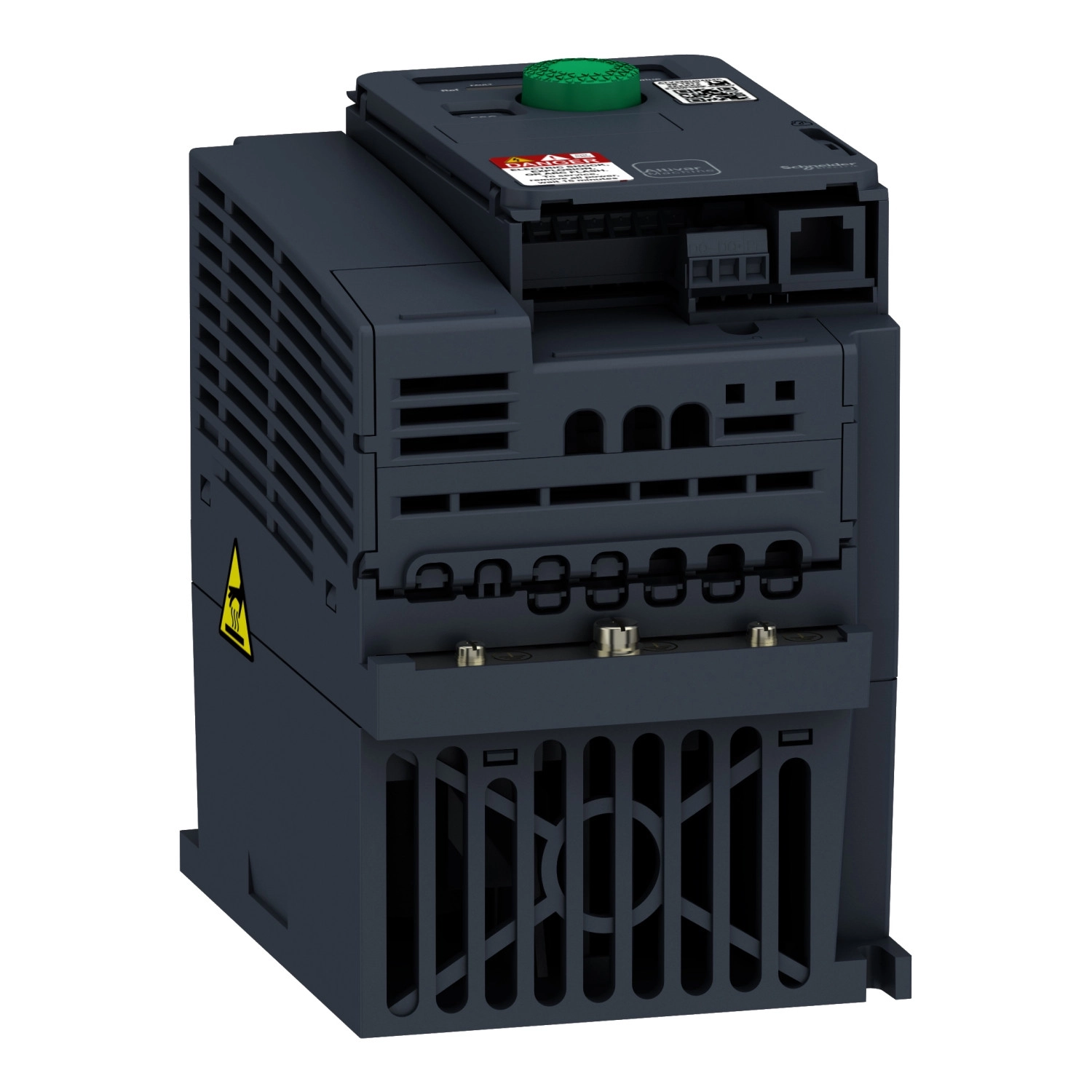

A Schneider Electric Altivar Machine ATV320 sorozatú frekvenciaváltók kiemelkedő megoldást kínálnak az ipari alkalmazások számára, különösen komplex gépek működtetése során. Az ATV320U07S6C modell egy kompakt kivitelű, fali szerelésű, változtatható sebességű hajtás, amely 0,75 kW teljesítményű motorok vezérlésére optimalizált 525-600 V-os, háromfázisú táplálás mellett.
Ez a standard verziójú frekvenciaváltó rendkívül sokoldalú kommunikációs lehetőségekkel rendelkezik, alapkiépítésben Modbus soros protokollt és CANopen kapcsolatot biztosít. További kommunikációs bővítőkártyák segítségével könnyedén integrálható más ipari rendszerekbe is: EtherCAT, Profibus DP V1, PROFINET, Ethernet Powerlink, EtherNet/IP vagy DeviceNet hálózatok bármelyikéhez csatlakoztatható. A 0,75 kW-os teljesítmény (1 LE) ideális kisebb ipari alkalmazásokhoz, ahol fontos a precíz motorvezérlés és a magas megbízhatóság. A készülék nehéz üzemi körülményekre lett tervezve, ami biztosítja a hosszú távú, stabil működést még fokozott terhelés mellett is.
Az ATV320U07S6C frekvenciaváltó 1,7 A névleges kimeneti árammal rendelkezik, és IP20-as védettségi fokozata alkalmassá teszi zárt szekrényben történő elhelyezésre. A készülék rendkívül rugalmas be- és kimeneti lehetőségekkel van felszerelve: 7 diszkrét bemenettel (köztük egy STO biztonsági nyomatéklekapcsolási funkcióval ellátott bemenettel és egy akár 30 kHz-es impulzusbemenetként is konfigurálható bemenettel), 3 diszkrét kimenettel, 3 analóg bemenettel és 1 analóg kimenettel. A be- és kimeneti opciók sokoldalúsága lehetővé teszi a különböző érzékelők, vezérlőrendszerek és visszacsatolási eszközök könnyű integrációját. A 4 konfigurálható relékimenet további rugalmasságot biztosít a rendszerintegrációban.
A készülék kiemelkedő vezérlési funkciókat kínál mind aszinkron, mind szinkron motorok számára. Az aszinkron motoroknál választható vezérlési módok: feszültség/frekvencia arány 5 vagy 2 pontos görbével, fluxusvektoros vezérlés szenzor nélkül (standard vagy energiatakarékos üzemmódban), míg szinkron motoroknál szenzor nélküli vektoros vezérlést biztosít. A 0-599 Hz közötti kimeneti frekvenciatartomány, a 2-16 kHz között állítható kapcsolási frekvencia és a különböző gyorsítási/lassítási rámpa-beállítási lehetőségek (lineáris, U, S, egyedi) teljeskörű vezérlést tesznek lehetővé. A beépített fékchopper, a DC-injektálás általi fékezés és a motorcsúszás automatikus kompenzációja tovább javítja a hajtás teljesítményét és pontosságát. A készülék széleskörű biztonsági funkciókkal is rendelkezik, beleértve a STO (Safe Torque Off) és SLS (Safely Limited Speed) funkciókat, valamint az SS1 (Safe Stop 1) biztonsági leállítási megoldást.
Schneider Electric Altivar Machine 320 - ATV320U07S6C - frekvenciaváltó, 0,75kW, 3f, 600VAC, Modbus/CANopen, IP20, kompakt kivitel műszaki adatok
Fő jellemzők
Termékcsalád: Altivar Machine ATV320
Terméktípus: Változtatható sebességű hajtás
Specifikus alkalmazás: Komplex gépek
Változat: Standard verzió
Kivitel: Kompakt
Szerelési mód: Fali szerelés
Kommunikációs protokoll: Modbus soros, CANopen
Opcionális bővítőkártyák: CANopen, EtherCAT, Profibus DP V1, PROFINET, Ethernet Powerlink, EtherNet/IP, DeviceNet kommunikációs modulok
Elektromos jellemzők
Névleges tápfeszültség: 525...600 V - 15...10%
Névleges kimeneti áram: 1,7 A
Motorteljesítmény: 0,75 kW nehéz üzemre
Motorteljesítmény: 1 LE
EMC szűrő: EMC szűrő nélkül
IP védettségi fokozat: IP20
Be- és kimenetek
Diszkrét bemenetek száma: 7
Diszkrét bemenet típusok: STO biztonságos nyomatéklekapcsolás (24 V DC, impedancia: 1,5 kOhm), DI1...DI6 logikai bemenetek (24 V DC), DI5 impulzusbemenetként programozható (0...30 kHz)
Diszkrét bemenet logika: Pozitív logika (source), Negatív logika (sink)
Diszkrét kimenetek száma: 3
Diszkrét kimenet típus: Open collector DQ+ 0...1 kHz 30 V DC 100 mA, Open collector DQ- 0...1 kHz 30 V DC 100 mA
Analóg bemenetek száma: 3
Analóg bemenet típusok: AI1 feszültség (0...10 V DC, 30 kOhm impedancia, 10 bit felbontás), AI2 bipoláris differenciál feszültség (±10 V DC, 30 kOhm impedancia, 10 bit felbontás), AI3 áram (0...20 mA, 250 Ohm impedancia, 10 bit felbontás)
Analóg kimenetek száma: 1
Analóg kimenet típus: Szoftveresen konfigurálható áram (AQ1: 0...20 mA, 800 Ohm impedancia, 10 bit felbontás), vagy feszültség (AQ1: 0...10 V DC, 470 Ohm impedancia, 10 bit felbontás)
Relékimenetek: R1A (NO), R1B (NC), R1C, R2A (NO), R2C - 100000 ciklus elektromos élettartam
Vezérlési jellemzők
4 kvadránsos működés: Igen
Aszinkron motor vezérlési profil: Feszültség/frekvencia arány (5 vagy 2 pontos), Fluxusvektoros vezérlés szenzor nélkül (standard vagy energiatakarékos), Energiatakarékos kvadratikus U/f
Szinkron motor vezérlési profil: Szenzor nélküli vektoros vezérlés
Maximális kimeneti frekvencia: 0,599 kHz
Gyorsítási és lassítási rámpák: Lineáris, U, S, CUS, rámpa váltás, gyorsítási/lassítási rámpa adaptáció, automatikus leállás DC injektálással
Kapcsolási frekvencia: 2...16 kHz állítható (4...16 kHz derating faktorral)
Névleges kapcsolási frekvencia: 4 kHz
Fékezés leállásig: DC injektálással
Beépített fékchopper: Igen
Biztonsági funkciók
STO (Safe Torque Off): Igen
SLS (Safely Limited Speed): Igen
SS1 (Safe Stop 1): Igen
Fizikai jellemzők
Szélesség: 105,0 mm
Magasság: 142,0 mm
Mélység: 158,0 mm
Tömeg: 1,27 kg
Környezeti feltételek
Üzemi pozíció: Függőleges +/- 10 fok
Környezeti hőmérséklet üzemelés közben: -10...50 °C derating nélkül, 50...60 °C derating faktorral
Szállítási és tárolási hőmérséklet: -25...70 °C
