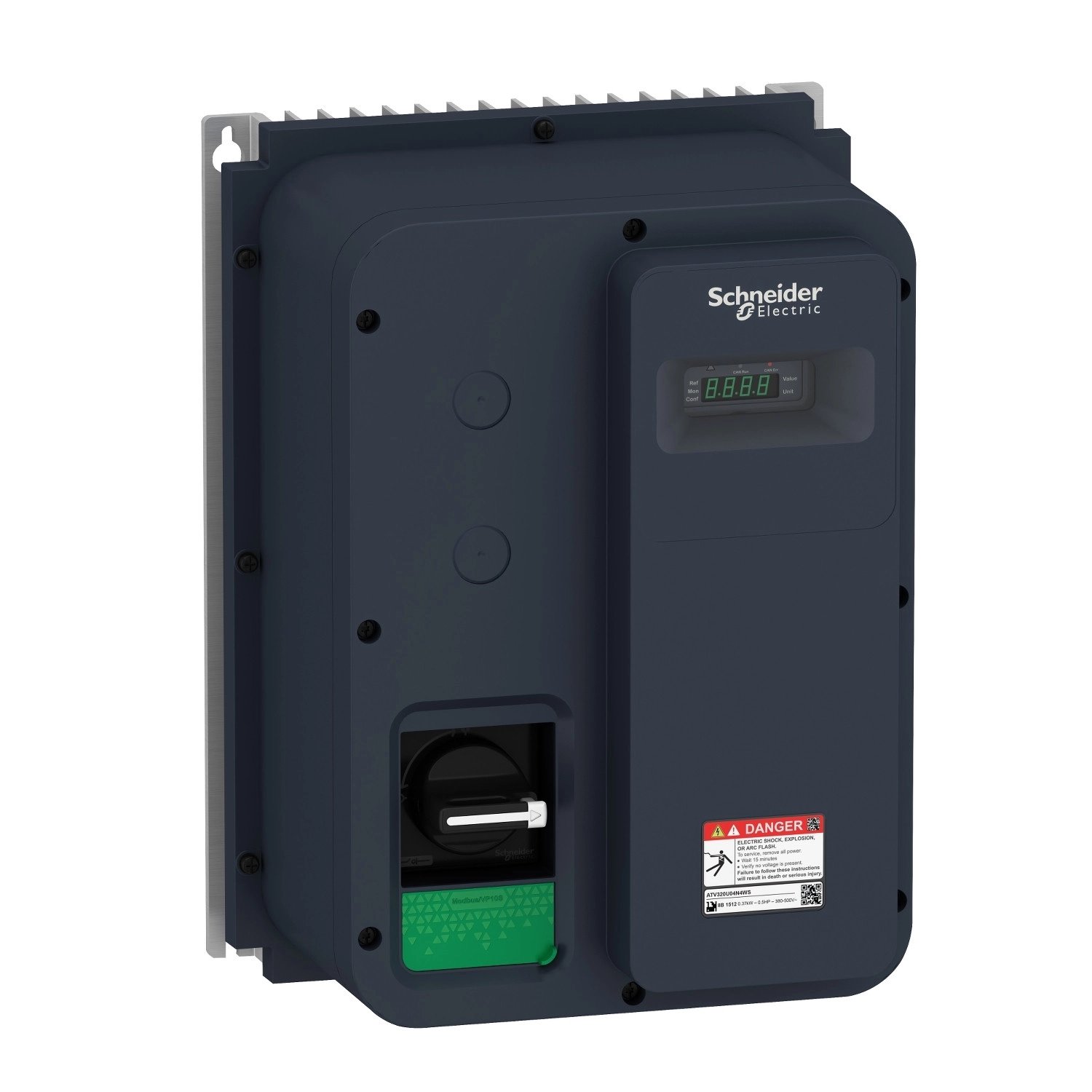

Az ATV320U07N4WS egy professzionális, ipari környezetbe tervezett változtatható fordulatszámú frekvenciaváltó a Schneider Electric Altivar Machine ATV320 termékcsaládjából. Ez a kompakt kivitelű, 0,75 kW teljesítményű készülék kifejezetten összetett gépek és berendezések precíz motorvezérléséhez készült, különösen olyan alkalmazásokhoz, ahol a megbízhatóság és a pontos szabályozás elengedhetetlen.
A berendezés IP65 védettségű tokozással rendelkezik, ami tökéletes védelmet biztosít por és vízsugár ellen, így kiválóan alkalmazható olyan ipari környezetben, ahol a nedvesség és a por jelenléte kihívást jelent. A falra szerelhető kivitel és a beépített szakaszoló kapcsoló tovább növeli a telepítési és üzemeltetési rugalmasságot. A frekvenciaváltó három fázisú, 380-500 V (−15%...+10%) tartományban működő hálózati feszültségről üzemeltethető, és a kimeneti névleges árama 2,3 A. Ez a 0,75 kW / 1 LE teljesítményű háromfázisú aszinkron motorok "heavy duty" (nagy terhelésű) alkalmazásokhoz történő meghajtására teszi alkalmassá.
Az Altivar 320 frekvenciaváltó kiemelkedően sokoldalú vezérlési módokat kínál: aszinkron motorokhoz 5 pontos feszültség/frekvencia arány, szenzor nélküli fluxusvektoros vezérlés, energiatakarékos vezérlési módok, valamint szinkronmotorokhoz is használható szenzor nélküli vektoros vezérlési mód. A 2-16 kHz között állítható kapcsolási frekvencia optimális egyensúlyt biztosít a zaj és a hatásfok között. A frekvenciaváltó képes négynegyedes működésre, ami lehetővé teszi a fékezést és az irányváltást. A maximális kimeneti frekvencia 599 Hz, a sebesség pontossága pedig ±10% a névleges szlip 0,2 Tn-től Tn-ig. A gyors és precíz motorvezérlést az állítható PID szabályozó is segíti.
A kommunikáció terén az ATV320U07N4WS rendkívül rugalmas: alapkiépítésben tartalmazza a Modbus soros és CANopen protokollokat, és opcionálisan bővíthető különféle kommunikációs modulokkal: EtherCAT, Profibus DP V1, PROFINET, Ethernet Powerlink, EtherNet/IP vagy DeviceNet. Ez a rugalmasság lehetővé teszi a készülék integrálását gyakorlatilag bármilyen ipari hálózatba vagy automatizálási rendszerbe.
A frekvenciaváltó gazdag I/O készlettel rendelkezik: 7 digitális bemenet (köztük STO biztonsági nyomatékkikapcsolás funkció), 3 digitális kimenet, 3 analóg bemenet különböző konfigurációkkal (feszültség, bipoláris feszültség, áram), 1 szoftveres konfigurálható analóg kimenet, valamint konfigurálható relékimenetek. A biztonsági funkciók között megtalálható az STO (Safe Torque Off) és az SS1 (Safe Stop 1), valamint az SLS (Safely Limited Speed), amelyek megfelelnek a korszerű gépparkokkal szemben támasztott biztonsági követelményeknek. A készülék számos védelmi funkcióval is rendelkezik, például bemeneti fáziskiesés, kimeneti túláram, túlmelegedés és motorvédelem ellen. A 250 x 340 x 200 mm méretű és 6,3 kg súlyú frekvenciaváltó széles hőmérséklet-tartományban, -10...40 °C között teljesítménycsökkentés nélkül, 40...60 °C között pedig derating faktorral üzemeltethető.
Schneider Electric Altivar Machine 320 - ATV320U07N4WS - frekvenciaváltó műszaki adatok
Fő jellemzők
Termékcsalád: Altivar Machine ATV320
Terméktípus: Változtatható fordulatszámú hajtás
Alkalmazási terület: Összetett gépek
Változat: Szakaszoló kapcsolóval
Kivitel: Tokozott
Szerelési mód: Falra szerelhető
Kommunikációs protokollok: Modbus soros, CANopen
Villamos jellemzők
Névleges tápfeszültség: 380...500 V - 15...10 %
Névleges kimeneti áram: 2,3 A
Motorteljesítmény: 0,75 kW nagy terhelésű alkalmazáshoz
Motorteljesítmény LE-ben: 1 LE
EMC szűrő: Integrált C2 osztályú EMC szűrő
IP védettség: IP65
Bemenetek és kimenetek
Digitális bemenetek száma: 7
Digitális bemenet típusok:
- STO biztonsági nyomatékkikapcsolás, 24 V DC, impedancia: 1,5 kOhm
- DI1...DI6 logikai bemenetek, 24 V DC (30 V)
- DI5 programozható impulzusbemenetként: 0…30 kHz, 24 V DC (30 V)
Digitális kimenetek száma: 3
Analóg bemenetek száma: 3
Analóg bemenet típusok:
- AI1 feszültség: 0...10 V DC, impedancia: 30 kOhm, felbontás 10 bit
- AI2 bipoláris differenciál feszültség: +/- 10 V DC, impedancia: 30 kOhm, felbontás 10 bit
- AI3 áram: 0...20 mA (vagy 4-20 mA, x-20 mA, 20-x mA vagy egyéb minták konfigurálással), impedancia: 250 Ohm, felbontás 10 bit
Analóg kimenetek száma: 1
Vezérlési és motorvezérlési jellemzők
Motorvezérlési profilok aszinkron motorhoz:
- Feszültség/frekvencia arány, 5 pontos
- Szenzor nélküli fluxusvektoros vezérlés, standard
- Feszültség/frekvencia arány - Energiatakarékos, kvadratikus U/f
- Szenzor nélküli fluxusvektoros vezérlés - Energiatakarékos
- Feszültség/frekvencia arány, 2 pontos
Szinkronmotor vezérlési profil: Szenzor nélküli vektoros vezérlés
Maximális kimeneti frekvencia: 0,599 kHz
Sebesség pontossága: +/- 10 % névleges szlip 0,2 Tn - Tn
Szabályozási hurok: Állítható PID szabályozó
Kapcsolási frekvencia: 2...16 kHz állítható, 4...16 kHz derating faktorral
Névleges kapcsolási frekvencia: 4 kHz
Fizikai jellemzők
Szélesség: 250 mm
Magasság: 340 mm
Mélység: 200 mm
Nettó tömeg: 6,3 kg
Környezeti feltételek
Üzemeltetési helyzet: Függőleges +/- 10 fok
Üzemi környezeti hőmérséklet: -10...40 °C teljesítménycsökkentés nélkül, 40...60 °C teljesítménycsökkentéssel
Tárolási hőmérséklet: -25...70 °C
Szállítási hőmérséklet: -25...70 °C
Biztonsági és védelmi funkciók
Biztonsági funkciók:
- Safe Torque Off (STO)
- Safe Stop 1 (SS1)
- Safely Limited Speed (SLS)
Védelmi funkciók:
- Bemeneti fáziskiesés elleni védelem
- Kimeneti fázisok és föld közötti túláram elleni védelem
- Túlmelegedés elleni védelem
- Motorfázisok közötti rövidzár elleni védelem
- Termikus védelem
