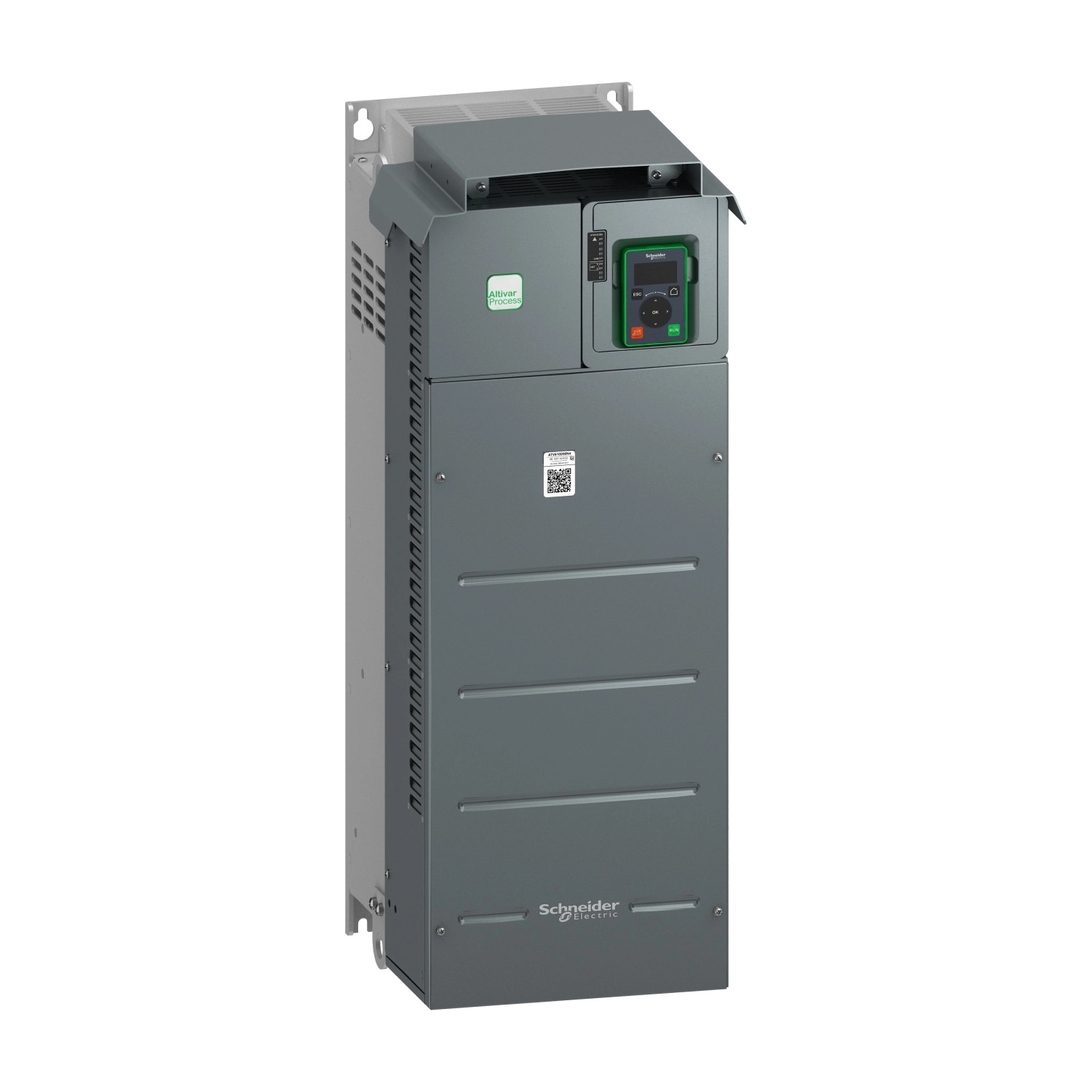

A Schneider Electric Easy Altivar 610 sorozatú ATV610D90N4 frekvenciaváltó egy nagy teljesítményű, 90 kW-os eszköz, amely kifejezetten ventilátorok, szivattyúk, kompresszorok és szállítószalagok vezérlésére lett kifejlesztve. Ez a modell egy standard IP20 védelmi osztályú készülék, amely tökéletes választás ipari környezetben történő szekrénybe szereléshez.
Az ATV610D90N4 változtatható sebességű meghajtó 380-460 V közötti háromfázisú tápellátással működik, és képes 90 kW teljesítményű aszinkron motorok működtetésére normál üzemmódban, illetve 75 kW teljesítményű motorok hajtására nagy terhelésű üzemmódban. Lóerőben kifejezve ez 125 LE normál, illetve 100 LE nagy terhelés esetén. A készülék mind aszinkron, mind szinkron motorok vezérlésére alkalmas, így rendkívül sokoldalú megoldást kínál különböző alkalmazásokhoz. A beépített EMC szűrő megfelel az IEC 61800-3 C3 kategória követelményeinek 50 méteres kábelhosszal, ami biztosítja az elektromágneses kompatibilitást ipari környezetben.
A frekvenciaváltó számos kifinomult motorvezérlési profilt kínál: optimalizált nyomaték üzemmód, változó nyomatékú standard és állandó nyomatékú standard. A kimeneti frekvencia 0,1 és 500 Hz között állítható, ami széles működési tartományt biztosít. A névleges kapcsolási frekvencia 2,5 kHz, de ez 1-8 kHz között állítható, lehetővé téve a felhasználó számára, hogy optimális egyensúlyt találjon a zaj, a hőtermelés és a teljesítmény között. A készülék 16 előre beállított sebességet kínál, ami rugalmas folyamatvezérlést tesz lehetővé. A kommunikációs lehetőségek között szerepel a Modbus soros protokoll, valamint opcionálisan bővíthető Profibus DP V1 kommunikációs kártyával, digitális vagy analóg I/O bővítőkártyával, valamint relé kimenet kártyával is.
A frekvenciaváltó részletes védőfunkciókat tartalmaz, beleértve a motor és a hajtás termikus védelmét, fáziskimaradás elleni védelmet, túláram, túlfeszültség és alulfeszültség elleni védelmet, valamint számos egyéb biztonsági funkciót. A kényszerített légáramlással történő hűtés 295 m³/h légáramot biztosít, amely lehetővé teszi a megbízható működést akár 45°C-os környezeti hőmérsékletig terheléscsökkentés nélkül, vagy 60°C-ig terheléscsökkentéssel. A készülék vertikális helyzetben szerelhető ±10 fokos tűréssel, ami fontos a megfelelő hűtés biztosításához. A frekvenciaváltó 3 analóg bemenettel, 2 analóg kimenettel, 6 digitális bemenettel és 3 relékimenettel rendelkezik, ami széles körű vezérlési lehetőségeket kínál. A bemenetek és kimenetek szoftveres konfigurálhatósága további rugalmasságot biztosít az alkalmazások testreszabásához.
Schneider Electric Altivar Easy 610 - ATV610D90N4 - frekvenciaváltó, 3f, 400V, 90kW, IP20 műszaki adatok
Alapadatok
Termékcsalád: Easy Altivar 610
Terméktípus: Frekvenciaváltó
Alkalmazási terület: Ventilátor, szivattyú, kompresszor, szállítószalag
Modell rövidítés: ATV610
Változat: Standard verzió
Rendeltetés: Aszinkron motorok, Szinkron motorok
Telepítés és védelem
Szerelési mód: Szekrénybe szerelhető
EMC szűrő: Beépített, megfelel az IEC 61800-3 C3 kategóriának 50 m kábelhosszal
IP védettségi fokozat: IP20
Hűtés típusa: Kényszerített légáramlás
Működési pozíció: Függőleges ±10 fok
Hűtőlevegő mennyisége: 295 m³/h
Elektromos jellemzők
Tápfrekvencia: 50...60 Hz ±5 %
Hálózati fázisok száma: 3 fázis
Névleges tápfeszültség: 380...460 V - 15...10 %
Motorteljesítmény kW: 90 kW normál üzemmódban, 75 kW nagy terhelés esetén
Motorteljesítmény LE: 125 LE normál üzemmódban, 100 LE nagy terhelés esetén
Hálózati áram: 177,8 A 380 V-on (normál üzemmód), 159,9 A 460 V-on (normál üzemmód)
Várható hálózati zárlati áram: 50 kA
Látszólagos teljesítmény: 127,4 kVA 460 V-on (normál üzemmód)
Folyamatos kimeneti áram: 173 A 2,5 kHz-en normál üzemmódban, 145 A 2,5 kHz-en nagy terhelés esetén
Maximális tranziens áram: 190 A 60 s-ig (normál üzemmód), 218 A 60 s-ig (nagy terhelés)
Vezérlési jellemzők
Aszinkron motor vezérlési profil: Optimalizált nyomaték üzemmód, Változó nyomatékú standard, Állandó nyomatékú standard
Kimeneti frekvencia: 0,1…500 Hz
Névleges kapcsolási frekvencia: 2,5 kHz
Kapcsolási frekvencia: 1...8 kHz állítható
Előre beállított sebességek száma: 16 előre beállított sebesség
Kommunikáció és csatlakozás
Kommunikációs port protokoll: Modbus soros
Opcionális kártyák: A foglalat: kommunikációs kártya, Profibus DP V1; A foglalat: digitális vagy analóg I/O bővítőkártya; A foglalat: relé kimenet kártya
Csatlakozó típusa: 1 RJ45 (a távoli grafikus terminálon) Modbus soros kapcsolathoz
Fizikai interfész: 2-vezetékes RS 485 Modbus soros kapcsolathoz
Átviteli sebesség: 4,8, 9,6, 19,2, 38,4 kbit/s Modbus soros kapcsolathoz
Be- és kimeneti jellemzők
Analóg bemenetek száma: 3
Digitális bemenetek száma: 6
Analóg kimenetek száma: 2
Relé kimenetek száma: 3
Környezeti jellemzők
Zajszint: 78 dB megfelel a 86/188/EEC-nek
Teljesítménydisszipáció: 1745 W (kényszerített légáramlás) 380 V-on, 2,5 kHz kapcsolási frekvencián
Üzemi környezeti hőmérséklet: -15…45 °C (terheléscsökkentés nélkül), 45…60 °C (terheléscsökkentési tényezővel)
Tárolási hőmérséklet: -40…70 °C
Üzemi tengerszint feletti magasság: <= 1000 m terheléscsökkentés nélkül, 1000...4800 m 1% terheléscsökkentéssel 100 méterenként
Fizikai jellemzők
Szélesség: 290 mm
Magasság: 762 mm (922 mm EMC lemezzel)
Mélység: 323 mm
Nettó tömeg: 53 kg
