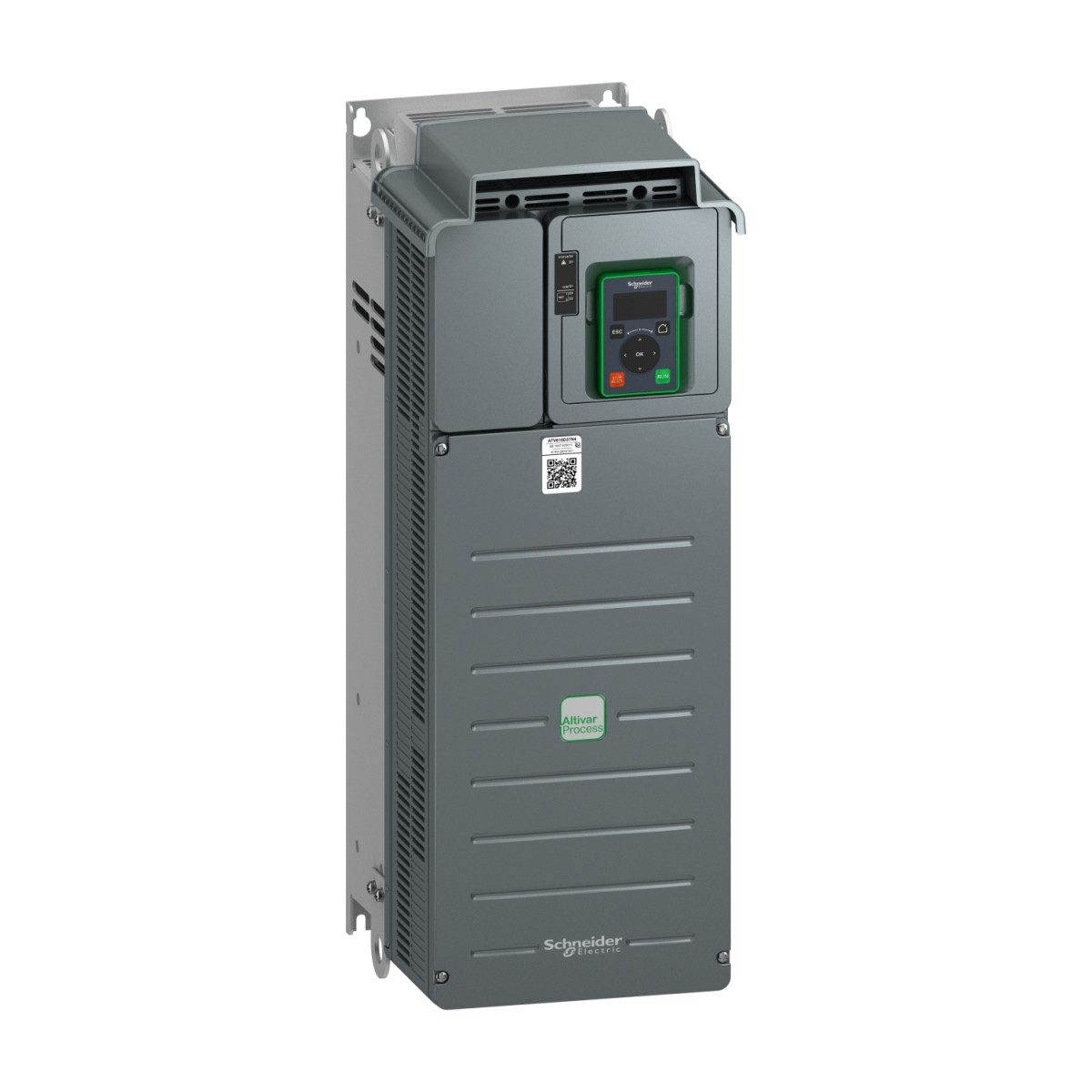

A Schneider Electric Easy Altivar 610 ATV610D37N4 frekvenciaváltó egy kompakt, sokoldalú és rendkívül hatékony megoldás ventilátoros, szivattyús, kompresszoros és szállítószalagos alkalmazásokhoz. Ez a modern frekvenciaváltó tökéletes választás mind aszinkron, mind szinkron motorok vezérléséhez, amikor precíz sebességszabályozásra van szükséged.
A frekvenciaváltó 37 kW (50 LE) motorteljesítményre képes normál üzemmódban, míg nagy terhelésű (heavy duty) üzemmódban 30 kW (40 LE) teljesítményt biztosít. Az ATV610D37N4 háromfázisú tápellátást igényel 380-460V tartományban, 50-60 Hz frekvencián. Az IP20 védettségi fokozatának köszönhetően szekrénybe szerelésre tervezték, ahol kényszerkonvekciós hűtési rendszere hatékonyan működik. A beépített EMC szűrő megfelel az IEC 61800-3 szabvány C3 kategóriájának 50 méteres vezetékhosszúságig.
A készülék figyelemre méltó rugalmasságot biztosít az alkalmazási körülményekhez való adaptálásban. A kimeneti frekvencia 0,1-500 Hz tartományban állítható, a kapcsolási frekvencia pedig 2-12 kHz között szabályozható. A frekvenciaváltó 16 előre beállított sebességprogramot tárol, és több motorszabályozási profillal rendelkezik, beleértve az állandó nyomaték és a változó nyomaték üzemmódokat, valamint az optimalizált nyomatékvezérlést. A lineárisan állítható gyorsítási és lassítási rámpák 0,01-9000 másodperc között beállíthatók, valamint S, U és egyedi karakterisztikájúak is lehetnek. A motor fékezéséhez egyenáramú injektálás is rendelkezésre áll.
Az ATV610D37N4 kiemelkedő védelmi rendszerrel van felszerelve, amely számos védelmi funkciót tartalmaz, többek között: motor túlmelegedés, fázisvesztés, túláram, túlfeszültség, vezérlőáramköri hiba és földzárlat elleni védelem. A berendezést -15...+45°C közötti környezeti hőmérsékleten lehet üzemeltetni teljesítménycsökkentés nélkül, míg 45...60°C között teljesítménycsökkentésre van szükség. Az 1000 méter feletti tengerszint feletti magasságon való üzemeltetéskor 100 méterenként 1%-os teljesítménycsökkentést kell alkalmazni 4800 méterig.
Kommunikációs lehetőségek tekintetében az ATV610D37N4 Modbus soros kommunikációs porttal rendelkezik, és további kiegészítőkártyák is telepíthetők, mint például a Profibus DP V1 kommunikációs kártya, digitális vagy analóg I/O bővítőkártyák, vagy relékimeneti kártya. A készülék sokoldalúságát 3 analóg bemenet (feszültség, áram, hőmérséklet vagy vízszintérzékelő), 6 diszkrét bemenet (programozható logikai vagy impulzus bemenet), 2 analóg kimenet és 3 relékimenet biztosítja. A frekvenciaváltó méretei 226 mm szélesség, 613 mm magasság (706 mm EMC lemezzel) és 271 mm mélység, nettó súlya pedig 25,5 kg.
Schneider Electric Altivar Easy 610 - ATV610D37N4 - frekvenciaváltó, 3f, 400V, 37kW, IP20 műszaki adatok
Alap jellemzők
Termékcsalád: Easy Altivar 610
Termék típusa: Frekvenciaváltó
Alkalmazási terület: Ventilátor, szivattyú, kompresszor, szállítószalag
Készülék rövid neve: ATV610
Változat: Standard verzió
Felhasználási cél: Aszinkron motorok, Szinkron motorok
Szerelési mód: Szekrénybe szerelhető
EMC szűrő: Integrált, megfelel az IEC 61800-3 C3 kategóriának 50 m-ig
IP védettségi fokozat: IP20
Hűtés típusa: Kényszerkonvekció
Elektromos jellemzők
Tápfrekvencia: 50...60 Hz +/-5 %
Hálózati fázisok száma: 3 fázis
Névleges tápfeszültség: 380...460 V - 15...10 %
Motorteljesítmény kW: 37 kW normál üzemmódban, 30 kW nagy terhelésű üzemmódban
Motorteljesítmény LE: 50 LE normál üzemmódban, 40 LE nagy terhelésű üzemmódban
Vonali áram: 76,6 A 380 V-nál (normál üzemmód), 68,3 A 460 V-nál (normál üzemmód), 65,8 A 380 V-nál (nagy terhelésű üzemmód), 56,8 A 460 V-nál (nagy terhelésű üzemmód)
Prospektív vonali zárlati áram: 22 kA
Látszólagos teljesítmény: 54,4 kVA 460 V-nál (normál üzemmód), 45,2 kVA 460 V-nál (nagy terhelésű üzemmód)
Folyamatos kimeneti áram: 74,5 A 4 kHz-nél normál üzemmódban, 59,6 A 4 kHz-nél nagy terhelésű üzemmódban
Maximális tranziens áram: 82 A 60 másodpercig (normál üzemmód), 89,4 A 60 másodpercig (nagy terhelésű üzemmód)
Vezérlési jellemzők
Aszinkron motor vezérlési profil: Állandó nyomaték standard, Optimalizált nyomaték üzemmód, Változó nyomaték standard
Kimeneti frekvencia: 0,1…500 Hz
Névleges kapcsolási frekvencia: 4 kHz
Kapcsolási frekvencia: 2...12 kHz állítható
Előre beállított sebességek száma: 16 előre beállított sebesség
Kommunikációs port protokoll: Modbus soros
Opcionális kártya: A foglalat: kommunikációs kártya, Profibus DP V1, A foglalat: digitális vagy analóg I/O bővítőkártya, A foglalat: relékimeneti kártya
Kiegészítő funkciók
Motor csúszáskompenzáció: Elnyomható, Állítható, Nem elérhető állandó mágnesű motor esetén, Automatikus a terheléstől függetlenül
Gyorsítási és lassítási rámpák: S, U vagy egyedi, Lineárisan állítható külön-külön 0,01 és 9000 s között
Fékezés megállásig: DC injektálással
Védelmi funkciók
Védelmi típusok: Termikus védelem: motor, Motorfázis-szakadás: motor, Termikus védelem: meghajtó, Túlmelegedés: meghajtó, Túláram a kimeneti fázisok és a föld között: meghajtó, Kimeneti feszültség túlterhelése: meghajtó, Rövidzárlat védelem: meghajtó, Motorfázis-szakadás: meghajtó, Túlfeszültség a DC buszon: meghajtó, Hálózati túlfeszültség: meghajtó, Hálózati alulfeszültség: meghajtó, Hálózati fázisvesztés: meghajtó, Túlsebesség: meghajtó, Vezérlőáramköri szakadás: meghajtó
Fizikai jellemzők
Szélesség: 226 mm
Magasság: 613 mm, 706 mm EMC lemezzel
Mélység: 271 mm
Nettó tömeg: 25,5 kg
Be- és kimeneti jellemzők
Analóg bemenetek száma: 3
Diszkrét bemenetek száma: 6
Analóg kimenetek száma: 2
Relékimenetek száma: 3
Környezeti jellemzők
Zajszint: 75 dB az 86/188/EEC szerint
Üzemi környezeti hőmérséklet: -15…45 °C (teljesítménycsökkentés nélkül), 45…60 °C (teljesítménycsökkentési tényezővel)
Tárolási hőmérséklet: -40…70 °C
Üzemi tengerszint feletti magasság: <= 1000 m teljesítménycsökkentés nélkül, 1000...4800 m 100 m-enként 1% áramerősség-csökkentéssel
Relatív páratartalom: 5…95 % kondenzáció nélkül az IEC 60068-2-3 szerint
Szabványok és megfelelőség
Szabványok: IEC 61800-3, 2. környezet C3 kategória IEC 61800-3, IEC 61800-5-1, IEC 60721-3
Jelölések: CE
