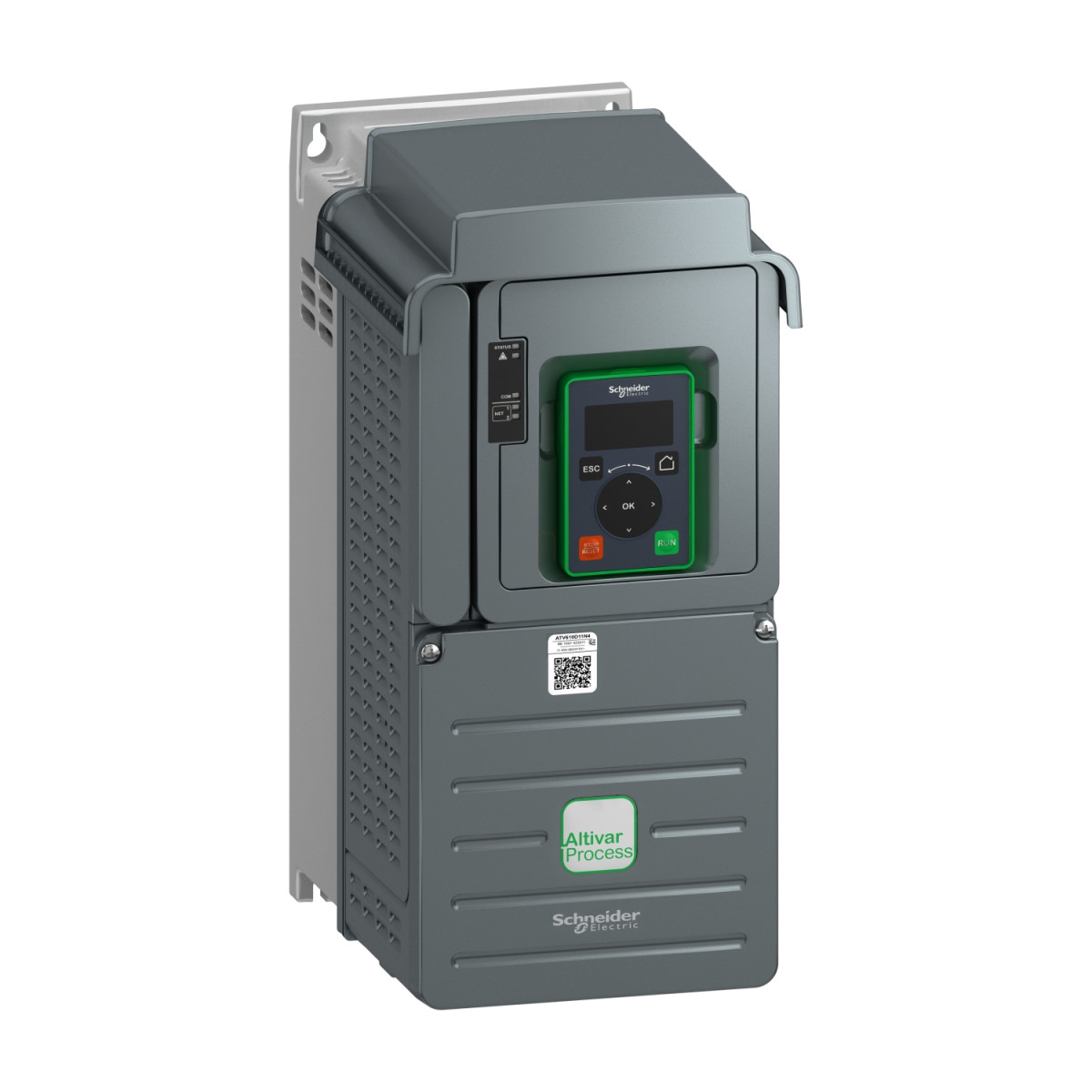

A Schneider Electric Easy Altivar 610 (ATV610D11N4) egy professzionális, sokoldalú frekvenciaváltó, amely kifejezetten ventilátorok, szivattyúk, kompresszorok és szállítószalagok vezérlésére lett optimalizálva. Ez a 3 fázisú, 380-460V közötti tápfeszültséggel működő, 11kW teljesítményű készülék tökéletes választás ipari alkalmazásokhoz, ahol megbízható motorvezérlésre van szükség.
Az ATV610D11N4 frekvenciaváltó mind aszinkron, mind szinkron motorokhoz használható, és számos fejlett funkcióval rendelkezik, amelyek lehetővé teszik a folyamatok optimalizálását és az energiahatékonyság növelését. A készülék normál üzemmódban 11kW (15LE) teljesítményű motorok működtetésére képes, míg nagy terhelés esetén 7,5kW (10LE) motorokat tud meghajtani. A névleges kimeneti áram normál üzemmódban 23,5A, nagy terhelésű alkalmazásoknál pedig 16,5A. A maximális tranziens áram normál terhelésnél 60 másodpercig akár 25,9A is lehet.
A frekvenciaváltó 0,1-500Hz közötti kimeneti frekvenciatartománnyal rendelkezik, és a kapcsolási frekvencia 2-12kHz között állítható, névlegesen 4kHz-en működik. Az IP20-as védettségi fokozat biztosítja a megfelelő védelmet száraz ipari környezetben, míg a kényszerített légáramlással történő hűtés garantálja a stabil működést akár magasabb környezeti hőmérséklet esetén is. A készülék -15°C és 45°C között teljesítményveszteség nélkül üzemeltethető, 45°C és 60°C között pedig teljesítmény-csökkentéssel használható.
A készülék beépített EMC szűrővel rendelkezik, amely megfelel az IEC 61800-3 kategória C3 előírásainak 50 méteres kábelhosszig. A motor csúszáskompenzációja automatikusan működik a terheléstől függően, és igény szerint beállítható vagy kikapcsolható. A frekvenciaváltó számos védelmi funkcióval rendelkezik, beleértve a motor hővédelmét, fázisszakadás elleni védelmet, túláram, túlfeszültség és alulfeszültség elleni védelmet, valamint rövidzárlat elleni védelmet. A készülék kommunikációs protokollként Modbus soros kapcsolatot használ, és opcionálisan bővíthető Profibus DP V1 kommunikációs kártyával, digitális vagy analóg I/O bővítőkártyával, illetve relékimeneti kártyával.
A Schneider Electric ATV610D11N4 frekvenciaváltó széleskörű analóg és digitális I/O lehetőségekkel rendelkezik: 3 analóg bemenet (feszültség, áram vagy hőmérséklet/vízszint érzékelők csatlakoztatásához), 6 digitális bemenet (ebből 2 impulzusbemenetként is konfigurálható), 2 analóg kimenet és 3 relékimenet. A 171 mm széles, 360 mm magas (EMC lemezzel 423 mm) és 233 mm mély készülék tömege 7,73 kg. A frekvenciaváltó függőleges pozícióban szerelhető, és a megfelelő hűtés érdekében minimális távolságokat kell tartani a készülék körül. A frekvenciaváltó kábelezhető line choke-kal a tápellátás oldalon, és relékimenettel konfigurálható hibás állapot jelzésére.
Schneider Electric Altivar Easy 610 - ATV610D11N4 - frekvenciaváltó, 3f, 400V, 11kW, IP20 műszaki adatok
Főbb jellemzők
Termékcsalád: Easy Altivar 610
Termék típusa: Frekvenciaváltó
Alkalmazás: Ventilátor, szivattyú, kompresszor, szállítószalag
Rövid terméknév: ATV610
Változat: Standard verzió
Felhasználás: Aszinkron motorok, Szinkron motorok
Szerelési mód: Szekrénybe szerelhető
Villamos jellemzők
EMC szűrő: Beépített, megfelel az IEC 61800-3 C3 kategóriának 50 m kábelhosszúságig
IP védettség: IP20
Hűtés típusa: Kényszerített légáramlás
Tápfeszültség frekvenciája: 50...60 Hz +/-5 %
Hálózati fázisok száma: 3 fázis
Névleges tápfeszültség: 380...460 V - 15...10 %
Motor teljesítmény: 11 kW normál terhelésnél, 7.5 kW nagy terhelésnél
Motor teljesítmény LE: 15 LE normál terhelésnél, 10 LE nagy terhelésnél
Áramfelvétel: 22 A 380 V-nál (normál terhelés), 19.6 A 460 V-nál (normál terhelés), 16.4 A 380 V-nál (nagy terhelés), 14.6 A 460 V-nál (nagy terhelés)
Látszólagos teljesítmény: 15.6 kVA 460 V-nál (normál terhelés), 11.6 kVA 460 V-nál (nagy terhelés)
Folyamatos kimeneti áram: 23.5 A 4 kHz-nél normál terhelésnél, 16.5 A 4 kHz-nél nagy terhelésnél
Maximális tranziens áram: 25.9 A 60 s-ig (normál terhelés), 24.8 A 60 s-ig (nagy terhelés)
Vezérlési jellemzők
Aszinkron motor vezérlési profil: Állandó nyomaték standard, Optimalizált nyomaték mód, Változó nyomaték standard
Kimeneti frekvencia: 0.1…500 Hz
Névleges kapcsolási frekvencia: 4 kHz
Kapcsolási frekvencia: 2...12 kHz állítható
Előre beállított sebességek száma: 16 előre beállított sebesség
Kommunikációs port protokoll: Modbus soros
Opciós kártya: A foglalat: kommunikációs kártya, Profibus DP V1; A foglalat: digitális vagy analóg I/O bővítőkártya; A foglalat: relékimeneti kártya
Kiegészítő jellemzők
Kimeneti feszültség: <= tápfeszültség
Motor csúszáskompenzáció: Automatikus bármilyen terhelésnél, Beállítható, Állandó mágneses motor törvénynél nem áll rendelkezésre, Kikapcsolható
Gyorsítási és lassítási rámpák: S, U vagy testreszabott, Lineáris külön állítható 0.01 - 9000 s között
Leállítási fékezés: DC injektálással
Védelmi funkciók
Hővédelem: motor, Motorfázis szakadás: motor, Hővédelem: meghajtó, Túlmelegedés: meghajtó, Túláram a kimeneti fázisok és a föld között: meghajtó, Kimeneti feszültség túlterhelés: meghajtó, Rövidzárlat elleni védelem: meghajtó, Motorfázis szakadás: meghajtó, Túlfeszültségek a DC buszon: meghajtó, Hálózati túlfeszültség: meghajtó, Hálózati alulfeszültség: meghajtó, Hálózati fáziskiesés: meghajtó, Túlsebesség: meghajtó, Törés a vezérlőáramkörben: meghajtó
Környezeti jellemzők
Zajszint: 56 dB a 86/188/EEC szerint
Hőleadás: 310 W (kényszerített légáramlás) 380 V-nál, 4 kHz kapcsolási frekvencián
Működési helyzet: Függőleges +/- 10 fok
Működési környezeti hőmérséklet: -15…45 °C (teljesítménycsökkentés nélkül), 45…60 °C (teljesítménycsökkentéssel)
Üzemeltetési magasság: <= 1000 m teljesítménycsökkentés nélkül, 1000...4800 m áramcsökkentéssel 1 % per 100 m
Környezeti jellemzők: Vegyi szennyezés elleni védelem 3C3 osztály az IEC 60721-3-3 szerint, Por szennyezés elleni védelem 3S3 osztály az IEC 60721-3-3 szerint
Szabványok és megfelelőségek
Szabványok: IEC 61800-3, Environment 2 category C3 IEC 61800-3, IEC 61800-5-1, IEC 60721-3
Jelölések: CE
Fizikai jellemzők
Szélesség: 171 mm
Magasság: 360 mm, 423 mm EMC lemezzel
Mélység: 233 mm
