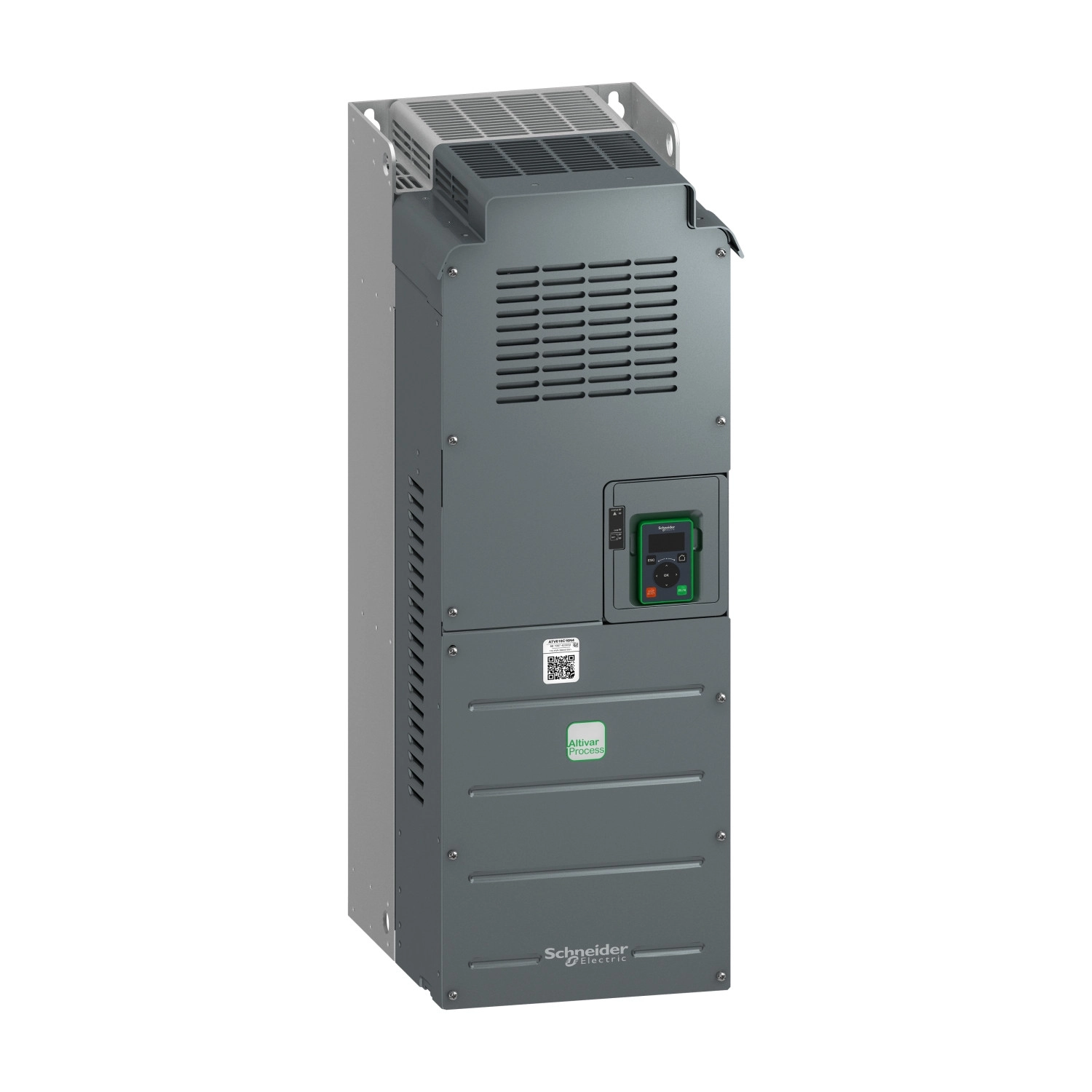

A Schneider Electric Easy Altivar 610 típusú frekvenciaváltó (ATV610C16N4) egy rendkívül sokoldalú és hatékony eszköz, amely kifejezetten ventilátorok, szivattyúk, kompresszorok és szállítószalagok vezérlésére lett kifejlesztve. Ez a 160 kW teljesítményű (normál üzemmódban) vagy 132 kW (nehéz üzemmódban) készülék tökéletes megoldást kínál nagyobb ipari alkalmazásokhoz, ahol precíz motorvezérlésre és energiahatékony működésre van szükség.
A frekvenciaváltó három fázisú, 380-460 V hálózati feszültséggel működik, és IP20 védettséggel rendelkezik, ami a szekrénybe történő telepítéskor megfelelő védelmet biztosít. Az eszköz képes mind aszinkron, mind szinkron motorokat vezérelni, így rendkívül rugalmas választás különböző alkalmazási területekre. A készülék különböző nyomatékvezérlési profilokat kínál, beleértve a standard állandó nyomatékot, az optimalizált nyomaték üzemmódot és a standard változó nyomatékot, így mindig az adott alkalmazáshoz legmegfelelőbb vezérlési módot választhatod.
A frekvenciaváltó 0,1-500 Hz közötti kimeneti frekvencia tartománnyal rendelkezik, valamint a kapcsolási frekvencia 1-8 kHz között állítható, 2,5 kHz-es névleges értékkel. Ez lehetővé teszi a motor precíz sebességszabályozását és a különböző terhelési feltételekhez való alkalmazkodást. A készülék 16 előre beállítható sebességgel rendelkezik, így könnyen programozható különböző üzemi feltételekhez. A normál üzemmódban a folyamatos kimeneti áram 302 A 2,5 kHz-en, míg nehéz üzemmódban 250 A 2,5 kHz-en, a maximális tranziens áram pedig 332 A 60 másodpercig normál üzemmódban, illetve 375 A 60 másodpercig nehéz üzemmódban.
A kommunikációs lehetőségeket tekintve a frekvenciaváltó Modbus soros protokollt használ, és rendelkezik RJ45 csatlakozóval a távoli grafikus terminálhoz. Emellett lehetőség van bővítő kártyák használatára is az A foglalatban, például Profibus DP V1 kommunikációs kártya, digitális vagy analóg I/O bővítő kártya, illetve relé kimeneti kártya formájában. Az analóg bemenetek szoftveresen konfigurálhatók feszültség (0-10 V DC) vagy áram (0-20 mA) típusúra, 12 bites felbontással, valamint az AI2, AI3 bemenetek hőmérséklet-érzékelő vagy vízszint-érzékelő fogadására is alkalmasak. A készülék 6 digitális bemenettel rendelkezik, amelyből a DI5 és DI6 impulzus bemenetként is konfigurálható, valamint 2 analóg kimenettel, amelyek szintén szoftveresen konfigurálhatók áram (0-20 mA) vagy feszültség (0-10 V DC) típusúra.
A védelem szempontjából az ATV610C16N4 átfogó védelmi funkciókkal rendelkezik, beleértve a motor hővédelmét, motor fázisszakadás védelmet, hajtás túlmelegedés elleni védelmet, kimenet és föld közötti túláram védelmet, kimenet túlfeszültség védelmet, rövidzárlat elleni védelmet, DC busz túlfeszültség védelmet, tápfeszültség túl- és alulfeszültség védelmet, tápfeszültség fáziskiesés védelmet, túlsebesség védelmet, valamint a vezérlő áramkör szakadás elleni védelmet. A készülék működési hőmérséklet-tartománya -15...45 °C derating nélkül, és 45...60 °C derating faktorral, valamint legfeljebb 1000 m tengerszint feletti magasságig használható teljesítménycsökkentés nélkül, 1000-4800 m között pedig 100 méterenként 1%-os áramcsökkentéssel.
Schneider Electric Altivar Easy 610 - ATV610C16N4 - frekvenciaváltó műszaki adatok
Főbb jellemzők
Terméktípus: Easy Altivar 610
Komponens típus: Frekvenciaváltó
Alkalmazási terület: Ventilátor, szivattyú, kompresszor, szállítószalag
Eszköz rövid neve: ATV610
Változat: Standard verzió
Rendeltetés: Aszinkron motorok, Szinkron motorok
Szerelési mód: Szekrénybe szerelhető
EMC szűrő: Beépített, megfelel az IEC 61800-3 C3 kategóriának 50 m-ig
IP védettség: IP20
Hűtés típusa: Kényszerített konvekció
Elektromos jellemzők
Tápfrekvencia: 50...60 Hz +/-5 %
Hálózati fázisok száma: 3 fázis
Névleges tápfeszültség: 380...460 V - 15...10 %
Motor teljesítmény kW: 160 kW normál terhelésnél, 132 kW nehéz terhelésnél
Motor teljesítmény LE: 250 LE normál terhelésnél, 200 LE nehéz terhelésnél
Hálózati áram: 284 A 380 V-nál (normál terhelés), 249,5 A 460 V-nál (normál terhelés), 237 A 380 V-nál (nehéz terhelés), 205,9 A 460 V-nál (nehéz terhelés)
Várható hálózati Isc: 50 kA
Látszólagos teljesítmény: 198,8 kVA 460 V-nál (normál terhelés), 164,0 kVA 460 V-nál (nehéz terhelés)
Folyamatos kimeneti áram: 302 A 2,5 kHz-en normál terhelésnél, 250 A 2,5 kHz-en nehéz terhelésnél
Maximális tranziens áram: 332 A 60 s-ig (normál terhelés), 375 A 60 s-ig (nehéz terhelés)
Vezérlési jellemzők
Aszinkron motor vezérlési profil: Standard állandó nyomaték, Optimalizált nyomaték üzemmód, Standard változó nyomaték
Kimeneti frekvencia: 0,1...500 Hz
Névleges kapcsolási frekvencia: 2,5 kHz
Kapcsolási frekvencia: 1...8 kHz állítható
Előre beállított sebességek száma: 16 előre beállított sebesség
Kommunikációs port protokoll: Modbus soros
Bemenetek/Kimenetek
Analóg bemenet száma: 3
Analóg bemenet típusa: AI1, AI2, AI3 szoftveresen konfigurálható feszültség: 0...10 V DC, impedancia: 30 kOhm, felbontás 12 bit; AI1, AI2, AI3 szoftveresen konfigurálható áram: 0...20 mA, impedancia: 250 Ohm, felbontás 12 bit; AI2, AI3 szoftveresen konfigurálható hőmérséklet-érzékelő vagy vízszint-érzékelő
Diszkrét bemenet száma: 6
Diszkrét bemenet típusa: DI1...DI6 programozható logikai bemenet, 24 V DC (<= 30 V), impedancia: 3,5 kOhm; DI5, DI6 programozható impulzus bemenet: 0...30 kHz, 24 V DC (<= 30 V)
Analóg kimenet száma: 2
Analóg kimenet típusa: Szoftveresen konfigurálható áram AQ1, AQ2: 0...20 mA, felbontás 10 bit; Szoftveresen konfigurálható feszültség AQ1, AQ2: 0...10 V DC impedancia 470 Ohm, felbontás 10 bit
Relé kimenet száma: 3
Mechanikai jellemzők
Szélesség: 300 mm
Magasság: 850 mm (1161 mm IP21 megfelelőségi készlettel)
Mélység: 375 mm
Környezeti jellemzők
Zajszint: 76 dB az 86/188/EGK előírásainak megfelelően
Teljesítmény disszipáció W-ban: 3270 W (kényszerített konvekció) 380 V-nál, 2,5 kHz kapcsolási frekvencián
Üzemi helyzet: Függőleges +/- 10 fok
Környezeti üzemi hőmérséklet: -15...45 °C (derating nélkül), 45...60 °C (derating faktorral)
Üzemi magasság: <= 1000 m derating nélkül, 1000...4800 m 100 méterenként 1% áramcsökkentéssel
