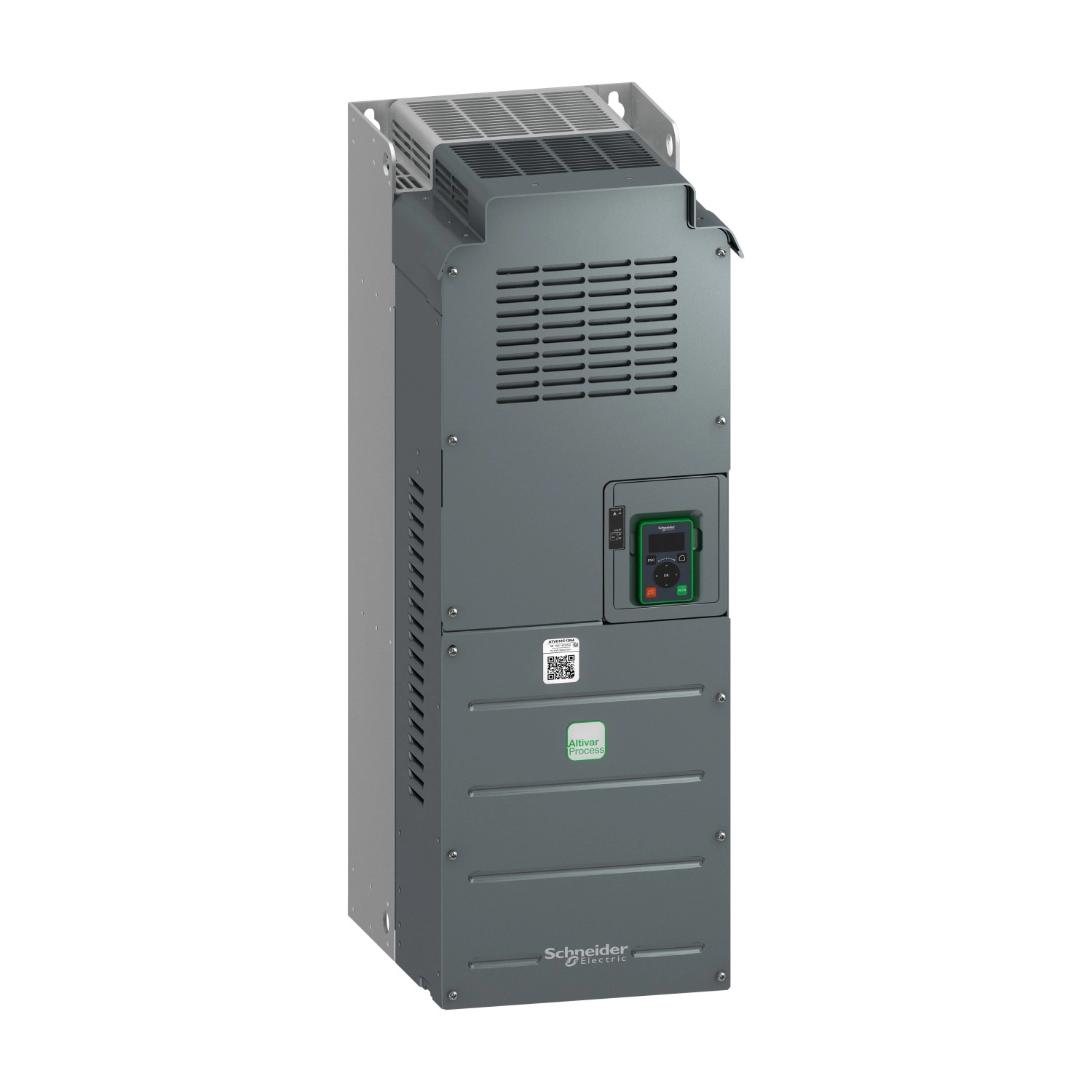

Az Easy Altivar 610 sorozat ATV610C13N4 típusú frekvenciaváltója a Schneider Electric kiemelkedő teljesítményű, sokoldalúan alkalmazható készüléke, amely kifejezetten ventilátorok, szivattyúk, kompresszorok és szállítószalagok szabályozására lett kifejlesztve. Ez a 380-460V tápfeszültség tartományban működő eszköz normal üzemmódban 132 kW (200 LE), míg heavy duty üzemmódban 110 kW (150 LE) motorteljesítmény vezérlésére képes.
A frekvenciaváltó IP20 védettségi fokozattal rendelkezik, ami szekrénybe történő beépítésre teszi alkalmassá. Kényszerhűtéssel ellátott kialakítása biztosítja a megfelelő hőelvezetést a nagy teljesítményű alkalmazások esetén is. Az ATV610C13N4 integrált EMC szűrővel rendelkezik, amely megfelel az IEC 61800-3 szabvány C3 kategóriájának 50 méteres kábelhosszig. A készülék széles, 50-60 Hz-es hálózati frekvencia tartományban használható, ami rugalmas alkalmazhatóságot biztosít különböző üzemi körülmények között.
Működési paramétereire jellemző, hogy normal duty üzemmódban 250 A, heavy duty üzemmódban 211 A folyamatos kimeneti áramot képes biztosítani 2,5 kHz kapcsolási frekvencia mellett. A maximális tranziens áram normal duty esetén 60 másodpercig 275 A, heavy duty esetén 60 másodpercig 317 A lehet. A készülék kimeneti frekvenciája rendkívül széles, 0,1-500 Hz tartományban állítható, míg a névleges kapcsolási frekvencia 2,5 kHz, amely 1-8 kHz között állítható. A készülék 16 előre beállított sebességfokozattal rendelkezik, ami sokrétű alkalmazási lehetőségeket kínál. Az aszinkron motorvezérlési profilok között megtalálható a változtatható nyomaték standard, az optimalizált nyomaték üzemmód, valamint az állandó nyomaték standard profil is.
Kommunikációs lehetőségei között szerepel a Modbus soros interfész, továbbá az A jelű bővítőhelyre opcionálisan Profibus DP V1 kommunikációs kártya, digitális vagy analóg I/O bővítőkártya, illetve relé kimeneti kártya szerelhető. A készülék 3 analóg bemenettel, 2 analóg kimenettel, 6 diszkrét bemenettel és 3 relé kimenettel rendelkezik, amelyek számos szabályozási és vezérlési feladat megvalósítását teszik lehetővé. A készülék analóg bemenetei és kimenetei szoftveresen konfigurálhatók feszültség vagy áram üzemmódra, valamint az AI2, AI3 bemenetek hőmérséklet-érzékelő vagy vízszintérzékelő csatlakoztatására is alkalmasak. A DI5, DI6 diszkrét bemenetek impulzusbemenetként is használhatók 0-30 kHz frekvenciatartományban. A frekvenciaváltó komplett védelmi rendszerrel rendelkezik, amely kiterjed többek között a motor és a hajtás túlmelegedésének, a fáziskimaradásnak, a túláramnak, a rövidzárlatnak és számos egyéb hibának a felismerésére és kezelésére.
Schneider Electric Altivar Easy 610 - ATV610C13N4 - frekvenciaváltó műszaki adatok
Általános jellemzők
Termékcsalád: Easy Altivar 610
Terméktípus: Frekvenciaváltó
Speciális alkalmazás: Ventilátor, szivattyú, kompresszor, szállítószalag
Eszköz rövid neve: ATV610
Változat: Standard verzió
Felhasználási terület: Aszinkron motorok, Szinkron motorok
Telepítési paraméterek
Szerelési mód: Szekrénybe szerelhető
EMC szűrő: Beépített, megfelel az IEC 61800-3 C3 kategóriának 50 m-ig
IP védettségi fokozat: IP20
Hűtés típusa: Kényszerhűtés
Tápfrekvencia: 50...60 Hz +/-5 %
Hálózati fázisok száma: 3 fázis
Névleges tápfeszültség: 380...460 V - 15...10 %
Teljesítmény adatok
Motor teljesítmény kW: 132 kW normál terhelés esetén, 110 kW nehéz terhelés esetén
Motor teljesítmény LE: 200 LE normál terhelés esetén, 150 LE nehéz terhelés esetén
Vonali áram: 237 A 380 V-nál (normál terhelés), 203.8 A 460 V-nál (normál terhelés), 201 A 380 V-nál (nehéz terhelés), 174.2 A 460 V-nál (nehéz terhelés)
Várható vonali rövidzárlati áram: 50 kA
Látszólagos teljesítmény: 162.4 kVA 460 V-nál (normál terhelés), 138.7 kVA 460 V-nál (nehéz terhelés)
Folyamatos kimeneti áram: 250 A 2.5 kHz-nél normál terhelésre, 211 A 2.5 kHz-nél nehéz terhelésre
Maximális tranziens áram: 275 A 60 másodpercig (normál terhelés), 317 A 60 másodpercig (nehéz terhelés)
Vezérlési paraméterek
Aszinkron motor vezérlési profil: Változtatható nyomaték standard, Optimalizált nyomaték mód, Állandó nyomaték standard
Kimeneti frekvencia: 0.1…500 Hz
Névleges kapcsolási frekvencia: 2.5 kHz
Kapcsolási frekvencia tartomány: 1...8 kHz állítható
Előre beállított sebességek száma: 16 előre beállított sebesség
Kommunikáció
Kommunikációs port protokoll: Modbus soros
Bővítőkártya opciók: A foglalat: kommunikációs kártya, Profibus DP V1, A foglalat: digitális vagy analóg I/O bővítőkártya, A foglalat: relékimeneti kártya
Kiegészítő funkciók
Kimeneti feszültség: <= tápfeszültség
Motor csúszáskompenzáció: Automatikus terheléstől függetlenül, Állítható, Letiltható, Nem érhető el állandó mágneses motor esetén
Gyorsítási és lassítási rámpák: S, U vagy egyedi, Lineárisan állítható külön-külön 0.01-től 9000 s-ig
Fékezés leállításhoz: DC injektálással
Védelmek
Védelmi típusok: Hővédelem: motor, Motorfázis-szakadás: motor, Hővédelem: frekvenciaváltó, Túlmelegedés: frekvenciaváltó, Túláram a kimeneti fázisok és föld között: frekvenciaváltó, Kimeneti feszültség túlterhelés: frekvenciaváltó, Rövidzárlat elleni védelem: frekvenciaváltó, Motorfázis-szakadás: frekvenciaváltó, Túlfeszültség a DC buszon: frekvenciaváltó, Tápfeszültség túlfeszültség: frekvenciaváltó, Tápfeszültség alulfeszültség: frekvenciaváltó, Tápfeszültség fáziskimaradás: frekvenciaváltó, Túlsebesség: frekvenciaváltó, Szakadás a vezérlőkörben: frekvenciaváltó
Fizikai jellemzők
Szélesség: 300 mm
Magasság: 850 mm, 1161 mm IP21 készlettel
Mélység: 375 mm
Analóg bemenetek száma: 3
Diszkrét bemenetek száma: 6
Analóg kimenetek száma: 2
Relé kimenetek száma: 3
Környezeti feltételek
Zajszint: 76 dB az 86/188/EEC szerint
Teljesítmény disszipáció: 2755 W (kényszerhűtés) 380 V-nál, 2.5 kHz kapcsolási frekvencia mellett
Működési pozíció: Függőleges +/- 10 fok
Környezeti üzemi hőmérséklet: -15…45 °C (leminősítés nélkül), 45…60 °C (leminősítési tényezővel)
Üzemi magasság: <= 1000 m leminősítés nélkül, 1000...4800 m 1% áramerősség leminősítéssel 100 méterenként
