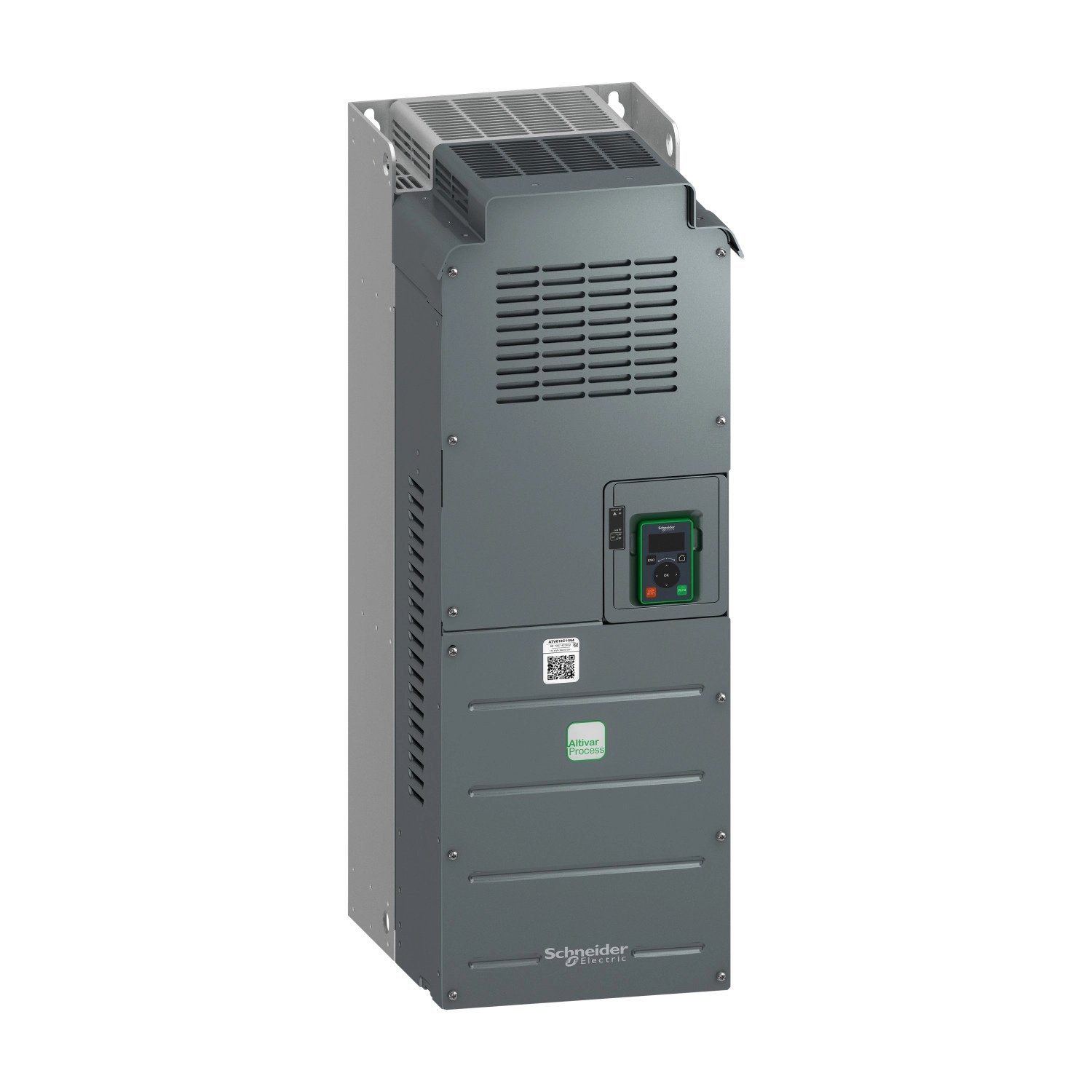

Schneider Electric Altivar Easy 610 - ATV610C11N4 - frekvenciaváltó, 3f, 400V, 110kW, IP20 műszaki adatok
Általános jellemzők
Termékcsalád: Easy Altivar 610
Terméktípus: Frekvenciaváltó
Alkalmazási terület: Ventilátor, szivattyú, kompresszor, szállítószalag
Rövid típusmegnevezés: ATV610
Változat: Standard verzió
Rendeltetés: Aszinkronmotorok, szinkronmotorok
Szerelési mód: Szekrénybe szerelhető
Védettség és hűtés
EMC szűrő: Beépített, megfelel az IEC 61800-3 C3 kategóriának 50 m-ig
IP védettségi fokozat: IP20
Hűtés módja: Kényszerített légáramlás
Elektromos jellemzők
Tápfrekvencia: 50...60 Hz +/- 5%
Hálózat fázisszáma: 3 fázis
Névleges tápfeszültség: 380...460 V - 15...10%
Motor teljesítmény kW: 110 kW normál üzemben, 90 kW nehéz üzemben
Motor teljesítmény LE: 150 LE normál üzemben, 125 LE nehéz üzemben
Hálózati áram: 201 A 380 V-on (normál üzem), 175,7 A 460 V-on (normál üzem), 170 A 380 V-on (nehéz üzem), 149,1 A 460 V-on (nehéz üzem)
Várható hálózati rövidzárlati áram: 50 kA
Látszólagos teljesítmény: 140,0 kVA 460 V-on (normál üzem), 118,8 kVA 460 V-on (nehéz üzem)
Folyamatos kimeneti áram: 211 A 2,5 kHz-en normál üzemben, 173 A 2,5 kHz-en nehéz üzemben
Maximális átmeneti áram: 232 A 60 s-ig (normál üzem), 260 A 60 s-ig (nehéz üzem)
Vezérlési és kommunikációs jellemzők
Aszinkron motor vezérlési profil: Változtatható nyomaték standard, Optimalizált nyomaték mód, Állandó nyomaték standard
Kimeneti frekvencia: 0,1...500 Hz
Névleges kapcsolási frekvencia: 2,5 kHz
Kapcsolási frekvencia: 1...8 kHz állítható
Előre beállított sebességek száma: 16 előre beállított sebesség
Kommunikációs port protokoll: Modbus soros
Opcionális kártyák: A foglalat: kommunikációs kártya, Profibus DP V1, A foglalat: digitális vagy analóg I/O bővítőkártya, A foglalat: relé kimeneti kártya
Analóg és digitális I/O
Analóg bemenetek száma: 3
Analóg bemenetek típusa: AI1, AI2, AI3 szoftveresen konfigurálható feszültség: 0...10 V DC, impedancia: 30 kOhm, felbontás 12 bit; AI1, AI2, AI3 szoftveresen konfigurálható áram: 0...20 mA, impedancia: 250 Ohm, felbontás 12 bit; AI2, AI3 szoftveresen konfigurálható hőmérséklet-érzékelő vagy vízszint-érzékelő
Digitális bemenetek száma: 6
Digitális kimenetek száma: 3
Analóg kimenetek száma: 2
Fizikai jellemzők
Szélesség: 300 mm
Magasság: 850 mm (1161 mm IP21 megfelelőségi készlettel)
Mélység: 375 mm
Nettó tömeg: 85,5 kg
Környezeti feltételek
Zajszint: 76 dB a 86/188/EEC szerint
Teljesítményveszteség W-ban: 2026 W (kényszerített légáramlás) 380 V-on, 2,5 kHz kapcsolási frekvenciánál
Üzemeltetési pozíció: Függőleges +/- 10 fok
Üzemi környezeti hőmérséklet: -15...45 °C (teljesítménycsökkentés nélkül), 45...60 °C (teljesítménycsökkentési tényezővel)
Üzemeltetési magasság: <= 1000 m teljesítménycsökkentés nélkül, 1000...4800 m 1% per 100 m áramcsökkentéssel
Környezeti jellemzők: Vegyszerállóság: 3C3 osztály az IEC 60721-3-3 szerint, Porállóság: 3S3 osztály az IEC 60721-3-3 szerint
Szabványok és jelölések
Szabványok: IEC 61800-3, Environment 2 category C3 IEC 61800-3, IEC 61800-5-1, IEC 60721-3
Jelölések: CE
