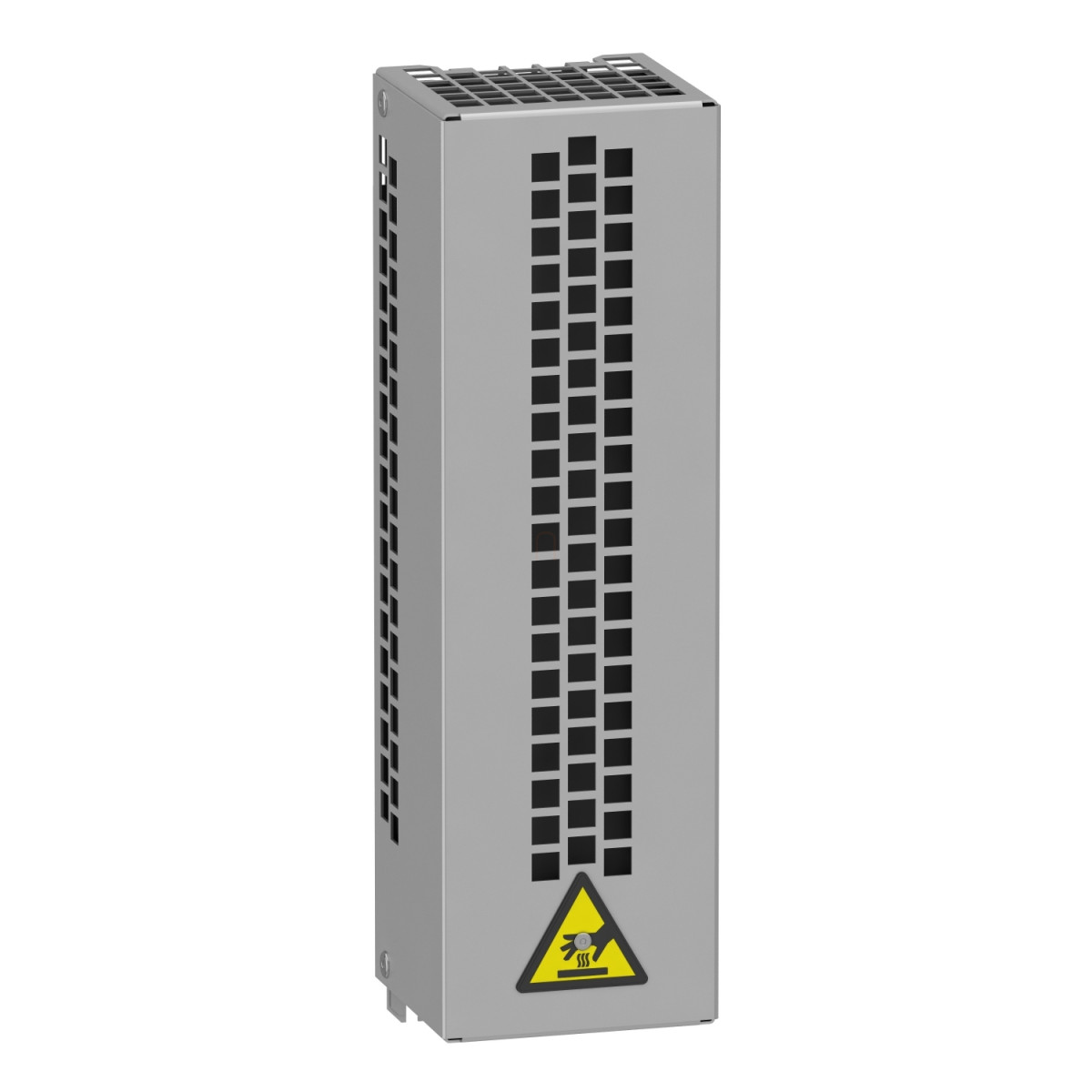

A Schneider Electric VW3A7731 típusú fékellenállás egy professzionális, 60 Ohm ellenállású, 0,16 kW teljesítményű eszköz, amely kifejezetten a Schneider Electric Altivar termékcsaládjának frekvenciaváltóihoz lett tervezve. Ez a kompakt, IP20 védettségű komponens lehetővé teszi a motorok hatékony fékezését, ami különösen fontos olyan alkalmazásoknál, ahol gyakori indítás-leállítás vagy pontos pozicionálás szükséges.
A VW3A7731 fékellenállás kompatibilis számos Altivar modellel, beleértve az Altivar Machine ATV320 és ATV340, az Easy Altivar 310 és 310L, valamint az Altivar Process ATV900 sorozatokat. Különböző fékezési ciklusokra tervezték, így alkalmas mind könnyű, mind közepes terheléssel járó alkalmazásokhoz. A könnyű ciklusú üzemmódban (heavy duty) akár 150% fékezési nyomatékot is képes biztosítani 0,8 másodpercig egy 40 másodperces cikluson belül, míg a közepes ciklusú üzemmódban (normal duty) 135% fékezési nyomatékot 4 másodpercig ugyanilyen ciklushossz mellett. Ez a rugalmasság lehetővé teszi, hogy különböző alkalmazási területeken, különféle teljesítményigényű rendszerekben is optimálisan működjön.
A termék fizikai jellemzőit tekintve 105 mm szélességű, 345 mm magasságú és 100 mm mélységű, így viszonylag kompakt kialakítással rendelkezik. A fékellenállás csatlakoztatása terminálokkal történik, amelyek maximum 10 mm²-es vezetéket vagy AWG 8-as méretű kábeleket fogadnak. A termékbe épített hőkioldó védelmet a frekvenciaváltó vezérli, ami megakadályozza a túlmelegedést és növeli a rendszer biztonságát. A fékellenállás működési hőmérséklet-tartománya 0-50°C, míg tárolási hőmérséklete -25 és 70°C között lehet, így szélsőséges körülmények között is megbízhatóan használható.
A VW3A7731 fékellenállás különösen ajánlott olyan alkalmazásokhoz, ahol fontos a pontos megállás vagy a gyors fékezés, például daruk, emelők, szállítóberendezések, csomagológépek esetében. A termék széles kompatibilitási listával rendelkezik, így használható számos különböző teljesítményű és feszültségszintű frekvenciaváltóval, például ATV930 fali kivitelű 5,5 kW-os 380-480 V-os változattól kezdve az ATV310L 0,75 kW-os modellekig. Ez a sokoldalúság lehetővé teszi, hogy különböző ipari környezetben is megtalálja a helyét, és költséghatékony megoldást nyújtson a motoros hajtások fékezési energiájának elnyelésére.
Schneider Electric Altivar Easy 310 - VW3A7731 - frekvenciaváltó kiegészítő, fékellenállás - ATV320 - ATV340 - ATV900 frekvenciaváltókhoz, 60 Ohm, 160W, IP20 műszaki adatok
Általános adatok
Terméktípus: Fékellenállás
Termékcsalád: Altivar
Kompatibilitás: Altivar Machine ATV320, Altivar Machine ATV340, Easy Altivar 310, Altivar Process ATV900, Easy Altivar 310L
Ohmikus érték: 60 Ohm
Műszaki paraméterek
Átlagos teljesítmény: 0,16 kW 50 °C-on
Védettségi fok: IP20
Elektromos csatlakozás: terminál, csatlakozási kapacitás: <= 10 mm² / AWG 8 a meghajtóhoz
Védelmi típus: Hővédelem a meghajtón keresztül
Üzemi jellemzők
Üzemciklus:
- Könnyű ciklus (heavy duty) <0,8 s fékezés 150% fékezési nyomatékkal 40 s ciklusra
- Könnyű ciklus (normal duty) <0,8 s fékezés 120% fékezési nyomatékkal 40 s ciklusra
- Közepes ciklus (normal duty) <4 s fékezés 135% fékezési nyomatékkal 40 s ciklusra
- Közepes ciklus (heavy duty) <4 s fékezés 165% fékezési nyomatékkal 40 s ciklusra
Fizikai jellemzők
Szélesség: 105 mm
Magasság: 345 mm
Mélység: 100 mm
Környezeti feltételek
Környezeti hőmérséklet tároláskor: -25...70 °C
Környezeti hőmérséklet üzemelés közben: 0...50 °C
Szerelési útmutató
Szereléskor a fékellenállás körül minden irányban legalább 100 mm (≈ 3,93 hüvelyk) szabad teret kell hagyni, valamint felül és alul legalább 50 mm (≈ 1,97 hüvelyk) távolságot kell biztosítani a megfelelő hűtés érdekében.
