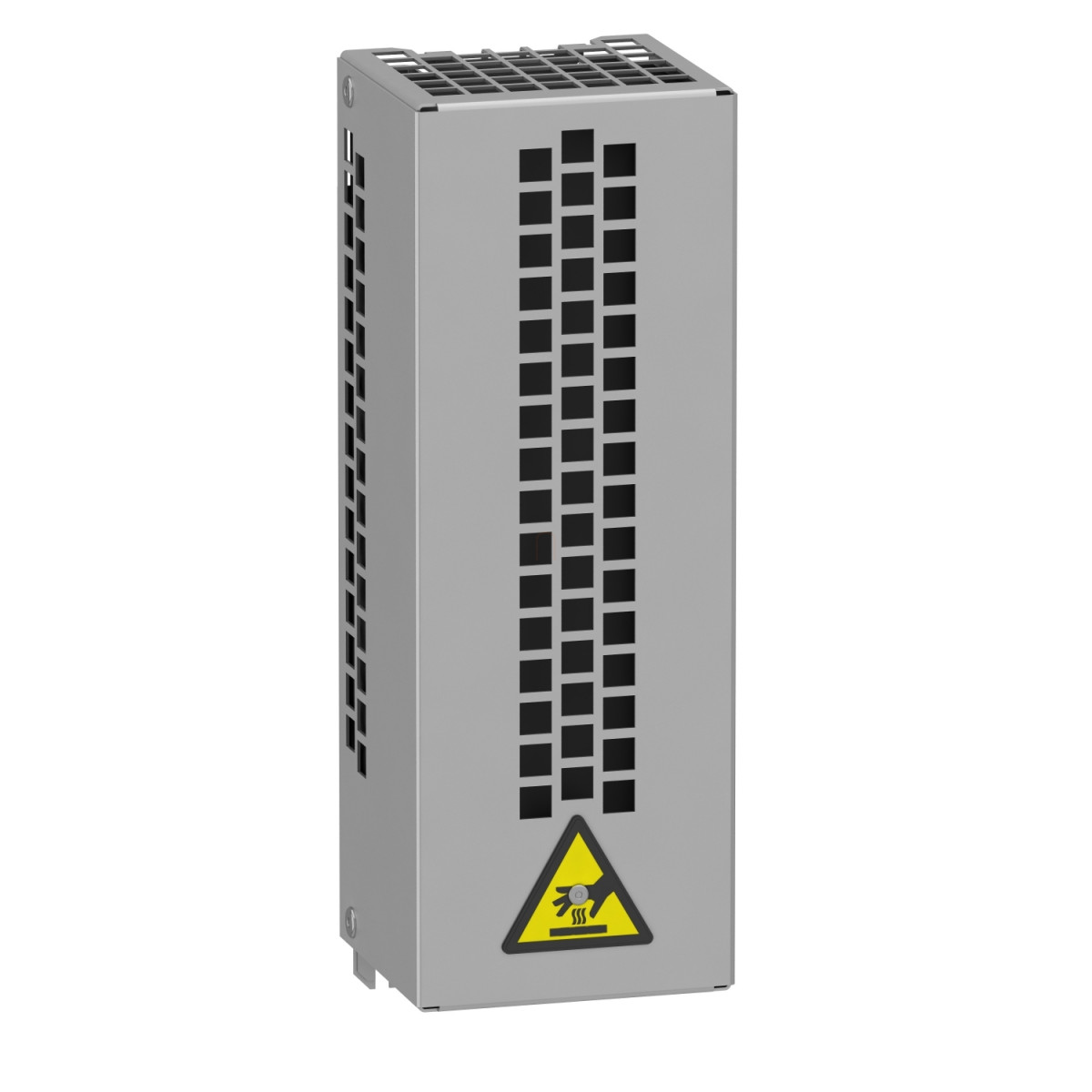

A Schneider Electric VW3A7730 fékellenállás egy nagy teljesítményű, speciálisan az Altivar frekvenciaváltó családhoz tervezett kiegészítő komponens. Ez a 100 Ohm ellenállás-értékű, 0,1 kW teljesítményű egység kiváló megoldást jelent a motoros hajtások fékezési energiájának hatékony elnyelésére és hővé alakítására.
A VW3A7730 fékellenállás széleskörű kompatibilitást biztosít a Schneider Electric frekvenciaváltó családjainak különböző tagjaival. Használható az Altivar Process ATV900, Altivar Machine ATV340, Altivar Machine ATV320, Easy Altivar 310 és Easy Altivar 310L sorozatú készülékekkel. Ez a sokrétű kompatibilitás lehetővé teszi, hogy egyetlen fékellenállás típus alkalmazásával különböző ipari megoldásokat valósíthass meg. A termék különösen hatékony a kisebb teljesítményű alkalmazásoknál, ahol a frekvenciaváltóval vezérelt motor időszakos fékezése szükséges.
A VW3A7730 fékellenállás műszaki jellemzői között kiemelendő az IP20 védettségi szint, amely megfelelő védelmet biztosít a készüléknek a normál ipari környezetben. Méretei kompakt kialakítást tesznek lehetővé: 105 mm szélesség, 295 mm magasság és 100 mm mélység. A felszerelés egyszerű, a dokumentációban megadott szerelési előírások követésével könnyen megvalósítható. Az elektromos csatlakoztatás terminálokkal történik, a csatlakoztatható vezetékek maximális keresztmetszete 10 mm² vagy AWG 8. A frekvenciaváltón keresztül termikus védelemmel rendelkezik, amely biztosítja a biztonságos üzemeltetést. A VW3A7730 fékellenállás használata különböző terhelési ciklusokra optimalizálható: alkalmazható könnyű ciklusú (heavy duty) fékezésre, ahol 0,8 másodpercnél rövidebb fékezési idő szükséges 150% fékezési nyomatékkal egy 40 másodperces cikluson belül, vagy normál terhelésű könnyű ciklusú fékezésre 120% fékezési nyomatékkal. Közepes ciklusú fékezési alkalmazásoknál 4 másodpercnél rövidebb fékezési idővel 135% vagy 165% fékezési nyomaték érhető el 40 másodperces cikluson belül, a terheléstől függően. A fékellenállás átlagos rendelkezésre álló teljesítménye 0,1 kW 50 °C környezeti hőmérsékleten.
Környezeti jellemzők szempontjából a VW3A7730 fékellenállás széles hőmérséklet-tartományban használható: üzemeltetési hőmérséklet 0-50 °C között, tárolási hőmérséklet -25-70 °C között. A termék nettó tömege 1,5 kg. A Schneider Electric VW3A7730 fékellenállás alkalmazható egyedi ellenállásként vagy akár több ellenállás párhuzamos kapcsolásával is, amennyiben a fékezési teljesítményt növelni szeretnénk. A termékhez részletes bekötési rajzok és ajánlott kapcsolási sémák állnak rendelkezésre, amelyek segítik a megfelelő telepítést és konfigurációt.
Schneider Electric Altivar Easy 310 - VW3A7730 - frekvenciaváltó kiegészítő, fékellenállás - ATV320 - ATV340 - ATV900 frekvenciaváltókhoz, 100 Ohm, 100W, IP20 műszaki adatok
Fő jellemzők
Termékcsalád: Altivar
Kompatibilitás: Altivar Process ATV900, Altivar Machine ATV340, Altivar Machine ATV320, Easy Altivar 310, Easy Altivar 310L
Terméktípus: Fékellenállás
Ohm érték: 100 Ohm
Terhelhetőség
Könnyű ciklus (nagy terhelés): <0,8 s fékezés 150% fékezési nyomatékkal 40 s ciklusra
Könnyű ciklus (normál terhelés): <0,8 s fékezés 120% fékezési nyomatékkal 40 s ciklusra
Közepes ciklus (normál terhelés): <4 s fékezés 135% fékezési nyomatékkal 40 s ciklusra
Közepes ciklus (nagy terhelés): <4 s fékezés 165% fékezési nyomatékkal 40 s ciklusra
Átlagos rendelkezésre álló teljesítmény: 0,1 kW 50 °C-on
Csatlakoztatás és védelem
Elektromos csatlakozás: terminál, csatlakozási kapacitás: <= 10 mm² / AWG 8 a meghajtóhoz
Védelmi típus: Termikus védelem a frekvenciaváltón keresztül
Méretek és fizikai jellemzők
Szélesség: 105 mm
Magasság: 295 mm
Mélység: 100 mm
Nettó súly: 1,5 kg
Környezeti feltételek
IP védettségi fokozat: IP20
Tárolási környezeti hőmérséklet: -25...70 °C
Üzemeltetési környezeti hőmérséklet: 0...50 °C
