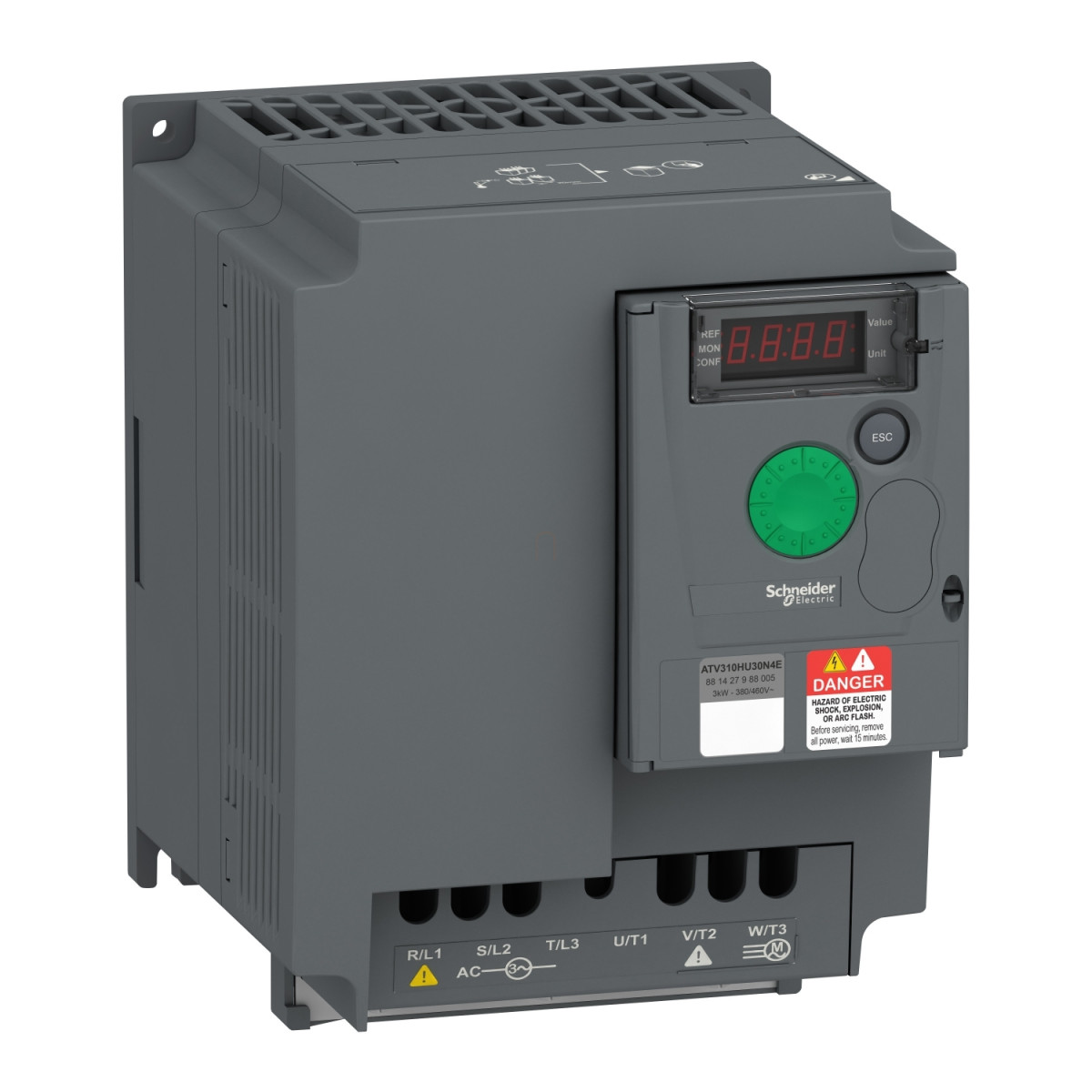

A Schneider Electric Easy Altivar 310 (ATV310HU30N4E) egy kompakt és megbízható frekvenciaváltó, amely ideális megoldást kínál egyszerű gépek motorvezérléséhez. Ez a változtatható sebességű hajtás 380-460 V közötti háromfázisú tápfeszültséggel működik és nagy teljesítményt biztosít a terhelt (heavy duty) és normál (normal duty) üzemmódokban egyaránt.
A készülék terhelt üzemmódban 3 kW (4 lóerő) teljesítményű aszinkronmotorok vezérlésére alkalmas, míg normál üzemmódban akár 4 kW (5 lóerő) teljesítményt is képes kezelni. A tápfeszültség tartománya 380-460 V, -15%/+10% tűréssel, így stabilan működik kisebb hálózati feszültségingadozások mellett is. A készülék hőelvezetését beépített ventilátorral oldották meg, zajszintje mindössze 50 dB, ami csendes működést biztosít ipari környezetben is.
A frekvenciaváltó kimeneti frekvenciája széles tartományban, 0,5-400 Hz között állítható, ami rendkívül rugalmas sebességszabályozást tesz lehetővé. A sebességtartomány 1:20 az aszinkron motoroknál, a motor csúszáskompenzációja pedig állítható a precíz működés érdekében. A készülék különböző motorvezérlési profilokat támogat, beleértve a feszültség/frekvencia arányt (V/f), az energiatakarékos kvadratikus U/f módot, valamint a fejlett érzékelő nélküli vektoros szabályozást (SVC). Az átmeneti túlnyomaték a névleges motornyomaték 170-200%-át is elérheti, míg a fékezési nyomaték fékellenállással a névleges motornyomaték 150%-áig, anélkül pedig 70%-áig terjed.
Kommunikációs szempontból az ATV310HU30N4E Modbus protokollt használ, RJ45 csatlakozón keresztül, 2-vezetékes RS485 fizikai interfésszel. Az átviteli sebesség 4800, 9600, 19200 vagy 38400 bit/s lehet, és 1-247 közötti címzést támogat. A változtatható kapcsolási frekvencia (2-12 kHz között állítható, 4 kHz névleges értékkel) lehetővé teszi a motor zajának és a hőveszteségnek az optimalizálását. A készülék kompakt méretekkel rendelkezik: 184 mm magas, 140 mm széles és 151 mm mély, tömege mindössze 1,8 kg, így könnyen beépíthető kisebb vezérlőszekrényekbe is. Védelmi funkciói között szerepel a túlfeszültség, feszültségesés, túláram, túlmelegedés, motorfázisok közötti rövidzárlat, háromfázisú bemenet fáziskiesés elleni védelem, valamint termikus motorvédelem a folyamatos I²t számítás révén. A készülék IP20 védettséggel rendelkezik (a felső részen takarólap nélkül), illetve IP4X védelemmel a tetején.
Schneider Electric Altivar Easy 310 - ATV310HU30N4E - Frekvenciaváltó műszaki adatok
Főbb jellemzők
Termékcsalád: Easy Altivar 310
Terméktípus: Változtatható sebességű hajtás
Alkalmazás: Egyszerű gépek
Kivitel: Hűtőbordával
Rövid típusnév: ATV310
Hálózati fázisok száma: Háromfázisú
Névleges tápfeszültség: 380...460 V - 15...10 %
Motorteljesítmény: 3 kW heavy duty üzemmódban, 4 kW normal duty üzemmódban
Lóerő: 4 LE heavy duty üzemmódban, 5 LE normal duty üzemmódban
Zajszint: 50 dB
Kommunikáció
Kommunikációs port protokoll: Modbus
Csatlakozó típusa: RJ45 (előlapon) Modbus-hoz
Fizikai interfész: 2-vezetékes RS 485 Modbus-hoz
Átviteli keret: RTU Modbus-hoz
Átviteli sebesség: 4800, 9600, 19200, 38400 bit/s
Címek száma: 1…247 Modbus-hoz
Elektromos jellemzők
Vonali áram: 11,1 A 380 V-nál (heavy duty), 14,2 A 380 V-nál (normal duty), 9,2 A 460 V-nál (heavy duty), 11,6 A 460 V-nál (normal duty)
Látszólagos teljesítmény: 7,3 kVA 460 V-nál (heavy duty), 9,3 kVA 460 V-nál (normal duty)
Várható vonali zárlati áram: 5 kA (heavy duty), 5 kA (normal duty)
Folyamatos kimeneti áram: 7,1 A heavy duty, 8,9 A normal duty
Maximális átmeneti áram: 10,7 A 60 másodpercig (heavy duty), 9,8 A 60 másodpercig (normal duty)
Teljesítmény disszipáció: 90,8 W névleges árammal (heavy duty), 120,4 W névleges árammal (normal duty)
Hajtás jellemzők
Hajtás kimeneti frekvenciája: 0,5…400 Hz
Névleges kapcsolási frekvencia: 4 kHz
Kapcsolási frekvencia: 2...12 kHz állítható
Sebességtartomány: 1…20 aszinkronmotorhoz
Átmeneti túlnyomaték: 170…200 % a névleges motornyomatékhoz képest a hajtás teljesítményétől és a motor típusától függően
Fékezési nyomaték: A névleges motornyomaték 150%-áig fékellenállással, A névleges motornyomaték 70%-áig fékellenállás nélkül
Aszinkron motor vezérlési profil
Feszültség/frekvencia arány (V/f)
Feszültség/frekvencia arány - Energia megtakarító, kvadratikus U/f
Érzékelő nélküli vektoros vezérlés (SVC)
Fizikai jellemzők
Magasság: 184 mm
Szélesség: 140 mm
Mélység: 151 mm
Nettó tömeg: 1,8 kg
Környezeti feltételek
IP védettségi fokozat: IP20 takarólap nélkül a felső részen, IP4X felül
Szennyezési fokozat: 2 az IEC 61800-5-1 szerint
Relatív páratartalom: 5…95 % kondenzáció nélkül, 5…95 % csepegő víz nélkül
Környezeti hőmérséklet tároláskor: -25…70 °C
Környezeti hőmérséklet működés közben: -10…55 °C teljesítménycsökkenés nélkül, 55…60 °C a meghajtó tetején lévő védőburkolat eltávolításával, 2,2 % teljesítménycsökkenés °C-onként
Üzemeltetési magasság: <= 1000 m teljesítménycsökkenés nélkül
