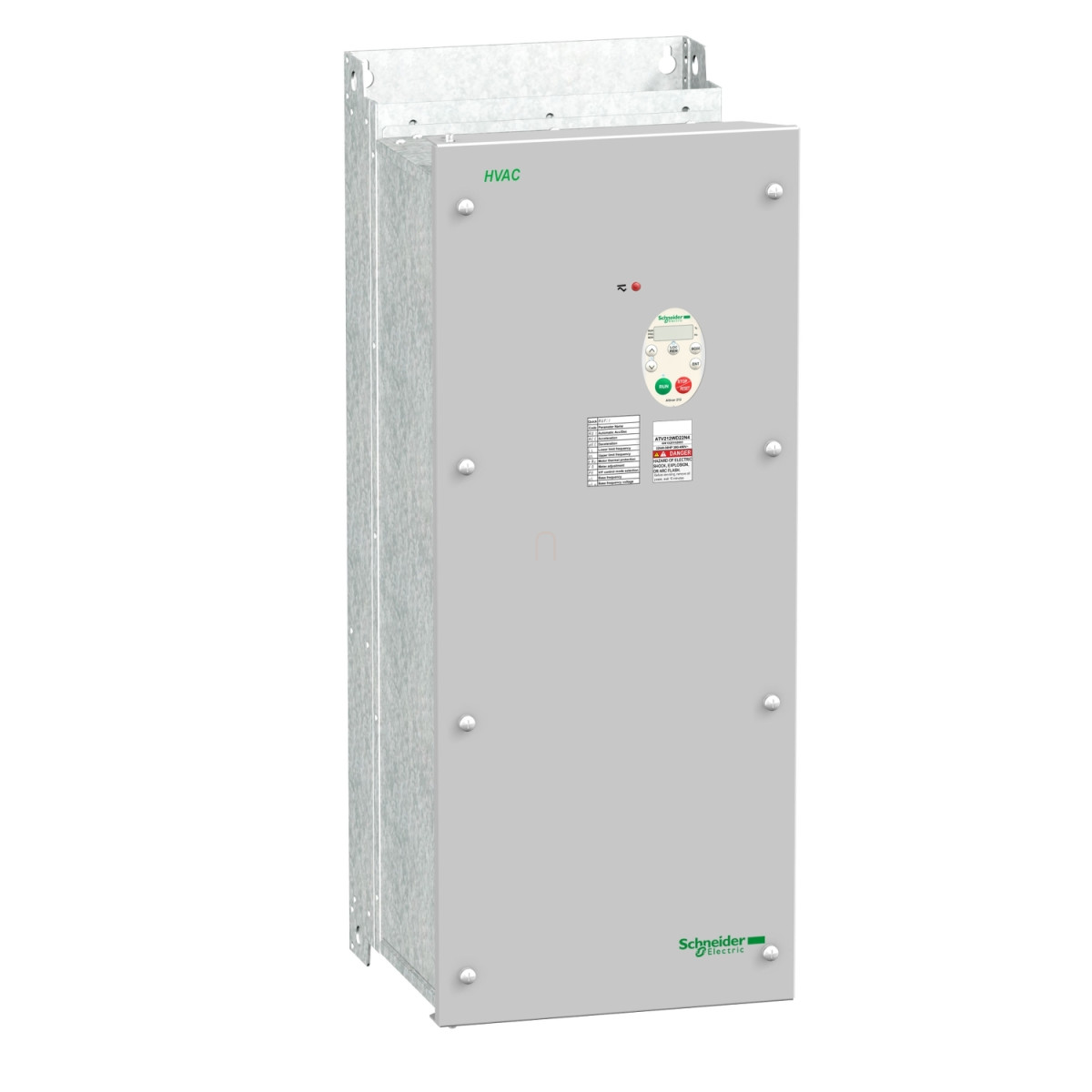

Az Altivar 212 frekvenciaváltó családból származó ATV212WD30N4C egy kiváló minőségű, kifejezetten épületgépészeti alkalmazásokra tervezett, 30 kW / 40 lóerős változtatható sebességű hajtás, amelyet a Schneider Electric fejlesztett ki szivattyúk és ventilátorok vezérléséhez HVAC (fűtés, szellőzés, légkondicionálás) rendszerekben. Ez a típus háromfázisú, 380-480 V-os hálózati feszültségen üzemel, és rendelkezik beépített C1 osztályú EMC szűrővel, amely kiváló elektromágneses kompatibilitást biztosít.
A készülék IP55-ös védettséggel rendelkezik, ami kiváló por- és vízvédelmet jelent, így ideális ipari és kereskedelmi környezetben történő használatra. A frekvenciaváltó akár 0,5-200 Hz tartományban képes működni, 1:10 sebességtartománnyal és ±10%-os sebességpontossággal. A névleges kimeneti áram 58,5 A (380 V-on és 460 V-on egyaránt), és akár 64,4 A-es tranziens túláramot is képes kezelni 60 másodpercig.
Az ATV212WD30N4C széles kommunikációs protokoll-támogatással rendelkezik, beleértve a LonWorks, APOGEE FLN, BACnet, METASYS N2 és Modbus protokollokat, ami kiváló rendszerintegrációt tesz lehetővé épületautomatizálási rendszerekhez. Ez a sokoldalú protokoll-támogatás különösen hasznos komplex épületgépészeti rendszerekben, ahol különböző gyártók eszközeivel kell kommunikálni. Az eszköz fizikai interfészként 2-vezetékes RS-485 kapcsolatot használ, és támogatja a 9600 bps vagy 19200 bps adatátviteli sebességet RTU keretekkel.
A frekvenciaváltó számos aszinkron motor vezérlési profilt kínál, beleértve a feszültség/frekvencia arányt automatikus IR kompenzációval, 5 pontos vagy 2 pontos feszültség/frekvencia arányt, energiatakarékos kvadratikus U/f karakterisztikát, valamint fluxusvektoros vezérlést érzékelő nélkül. A szabályozóhurok állítható PI szabályozóval van ellátva. Az indítási és leállítási rámpák lineárisan állíthatók 0,01-től 3200 másodpercig, vagy automatikusan a terhelés alapján. A készülék DC injektálással képes a motor fékezésére megálláskor.
Az ATV212WD30N4C kiterjedt védelmi funkciókkal rendelkezik, amelyek védik mind a hajtást, mind a motort. Ezek közé tartozik a túlmelegedés elleni védelem, a túláram elleni védelem, a rövidzárlat elleni védelem, a bemeneti fázisszakadás elleni védelem, a kimeneti földzárlat elleni védelem, a DC busz túlfeszültség elleni védelem, a vezérlőkör szakadás elleni védelem, a sebességtúllépés elleni védelem, valamint a tápfeszültség túl- és alulfeszültség elleni védelem. A motor védelme érdekében a készülék rendelkezik termikus védelemmel, motorfázis-szakadás figyeléssel és PTC szonda bemenettel is.
Schneider Electric Altivar ATV233 - ATV212WD30N4C műszaki adatok
Főbb jellemzők
Eszköz rövid neve: ATV212
Termék rendeltetése: Aszinkron motorok
Hálózati fázisok száma: 3 fázis
Motor teljesítmény: 30 kW
Motor teljesítmény: 40 LE
Tápfeszültség határértékek: 323...528 V
Tápfrekvencia: 50...60 Hz - 5...5 %
Vonali áram: 44,4 A 480 V-nál, 58,2 A 380 V-nál
Termékkategória: Altivar 212
Termék vagy alkatrész típusa: Frekvenciaváltó
Termékalkalmazás: Szivattyúk és ventilátorok HVAC rendszerekben
Kommunikációs port protokoll: LonWorks, APOGEE FLN, BACnet, METASYS N2, Modbus
Névleges tápfeszültség: 380...480 V - 15...10 %
EMC szűrő: C1 osztályú EMC szűrő beépítve
IP védettség: IP55
Kiegészítő adatok
Látszólagos teljesítmény: 44,6 kVA 380 V-nál
Folyamatos kimeneti áram: 58,5 A 380 V-nál, 58,5 A 460 V-nál
Maximális tranziens áram: 64,4 A 60 másodpercig
Frekvenciaváltó kimeneti frekvencia: 0,5…200 Hz
Sebességtartomány: 1…10
Sebesség pontosság: +/- 10 % a névleges csúszáshoz képest 0,2 Tn - Tn
Helyi jelzés: 1 LED (piros) a DC busz feszültség alatt jelzéshez
Kimeneti feszültség: <= tápfeszültség
Szigetelés: Elektromos, a táp- és vezérlőáramkörök között
Fizikai jellemzők
Szélesség: 284 mm
Magasság: 720 mm
Mélység: 315 mm
Nettó tömeg: 58,5 kg
Környezeti jellemzők
Szennyezettségi fokozat: 3 az IEC 61800-5-1 szerint
IP védettségi fokozat: IP55 az IEC 61800-5-1 szerint, IP55 az IEC 60529 szerint
Rezgésállóság: 1,5 mm (f= 3…13 Hz) az IEC 60068-2-6 szerint, 1 gn (f= 13…200 Hz) az EN/IEC 60068-2-8 szerint
Ütésállóság: 15 gn 11 ms-ig az IEC 60068-2-27 szerint
Környezeti jellemző: 3C1 osztály az IEC 60721-3-3 szerint, 3S2 osztály az IEC 60721-3-3 szerint
Zajszint: 59,9 dB a 86/188/EEC szerint
Üzemi magasság: 1000...3000 m, 2000 m-re korlátozva a Corner Grounded elosztóhálózatnál 1% áramerősség-csökkenéssel 100 m-enként, <= 1000 m csökkentés nélkül
Relatív páratartalom: 5…95 % kondenzáció nélkül az IEC 60068-2-3 szerint, 5…95 % csepegő víz nélkül az IEC 60068-2-3 szerint
Környezeti levegő hőmérséklet működés közben: -10…40 °C (teljesítménycsökkentés nélkül), 40…50 °C (teljesítménycsökkentési tényezővel)
Üzemeltetési pozíció: Függőleges +/- 10 fok
