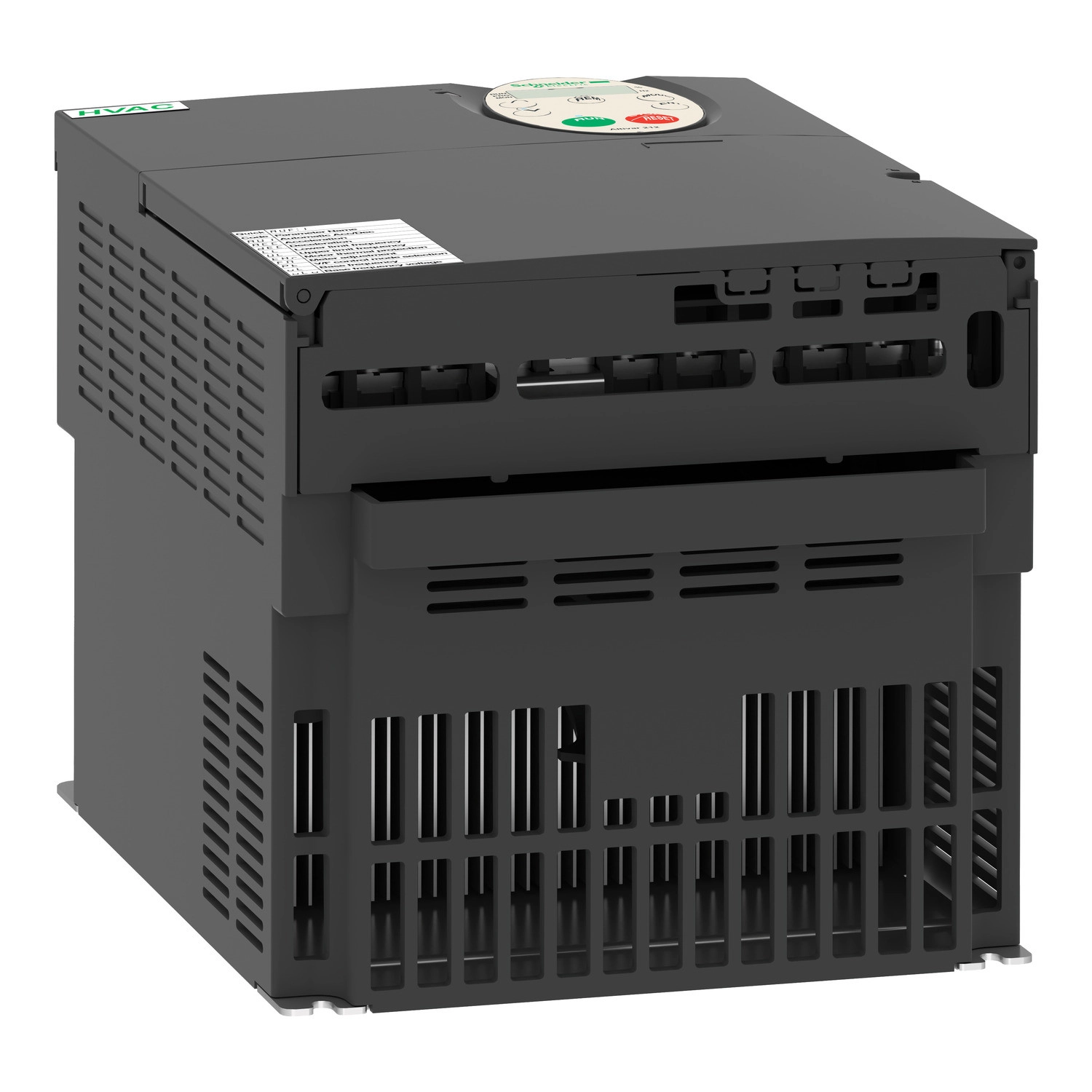

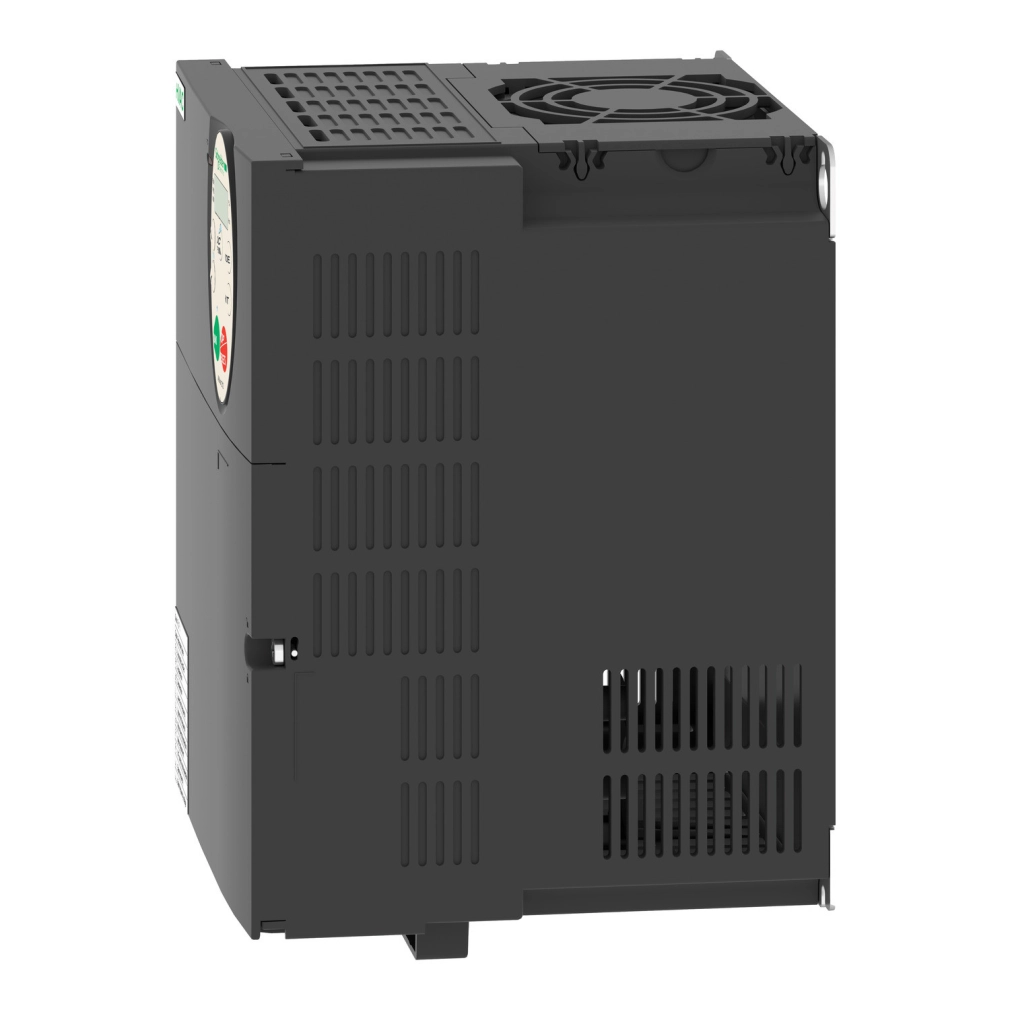

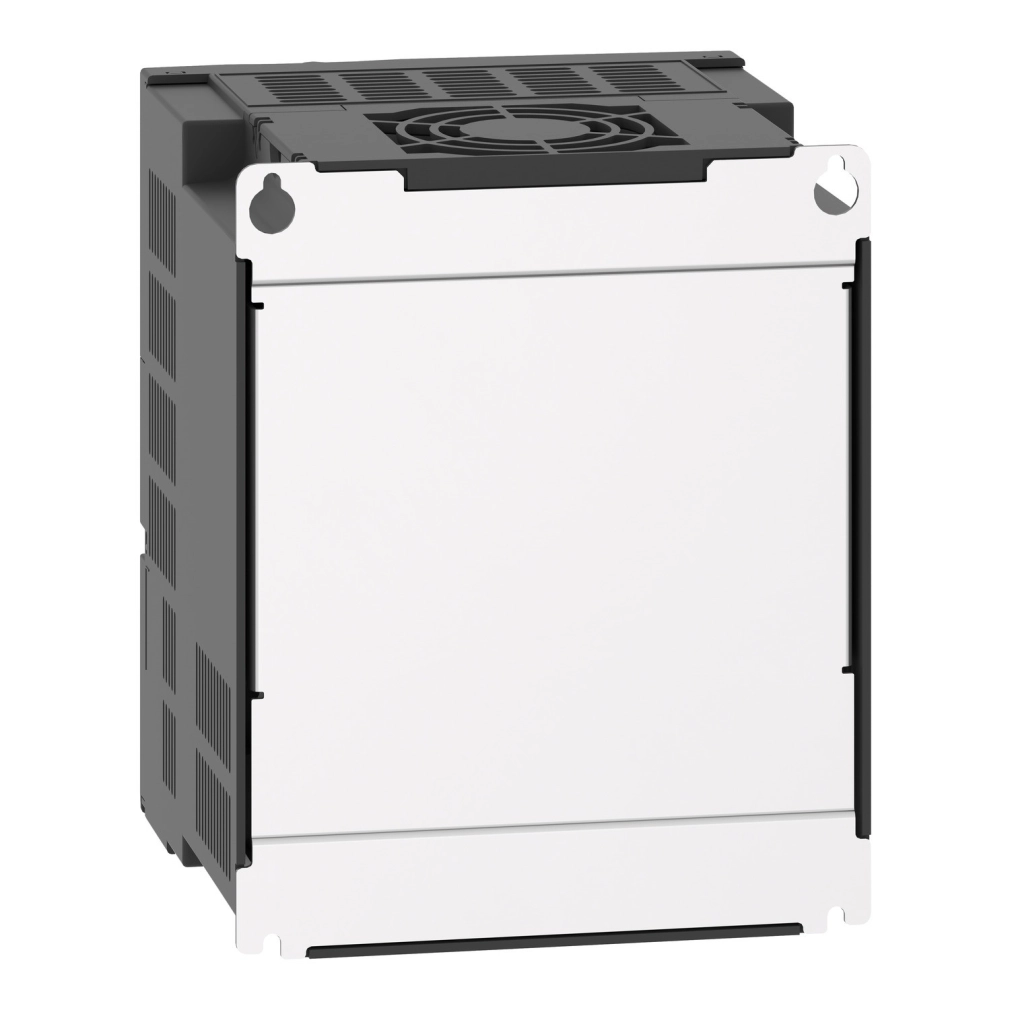

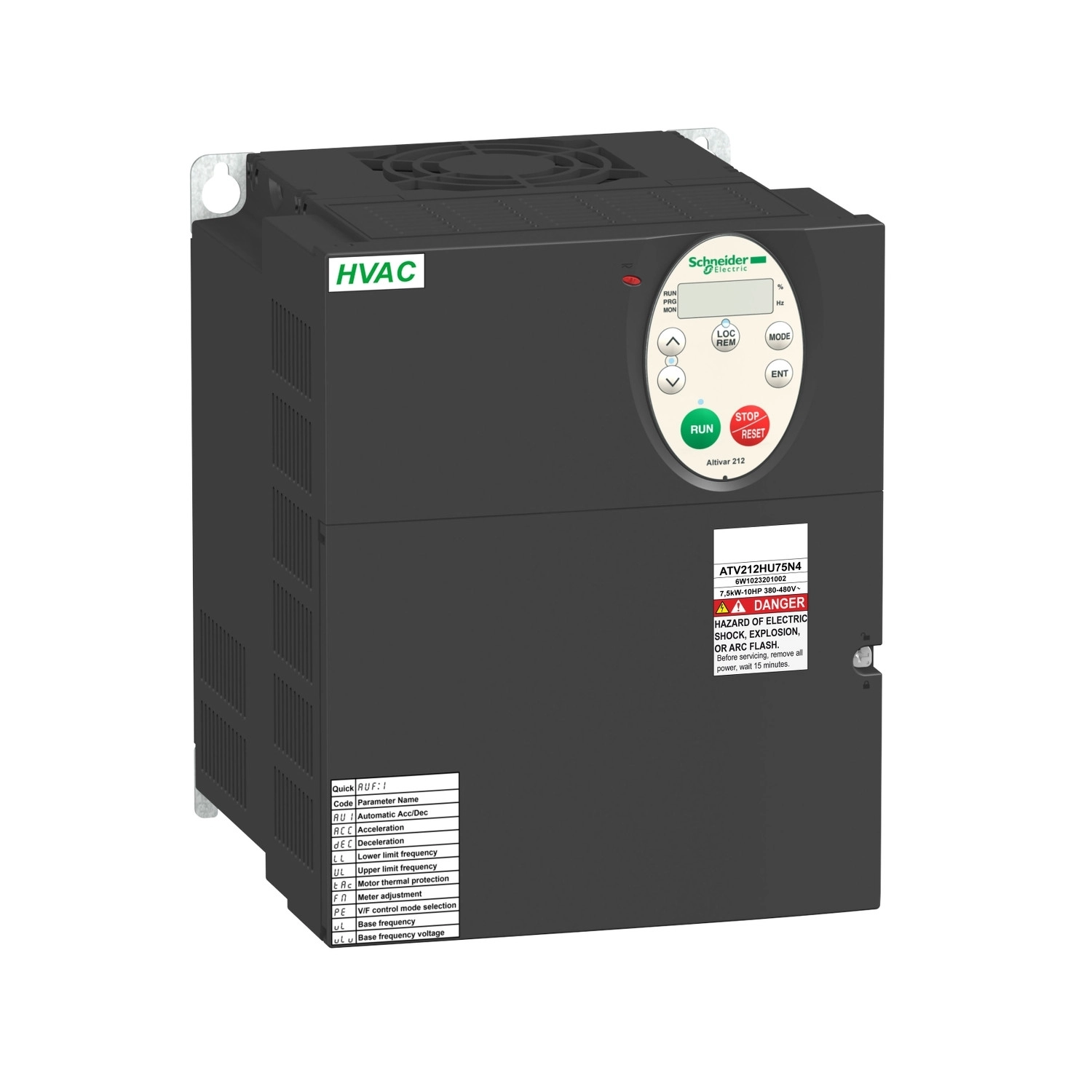

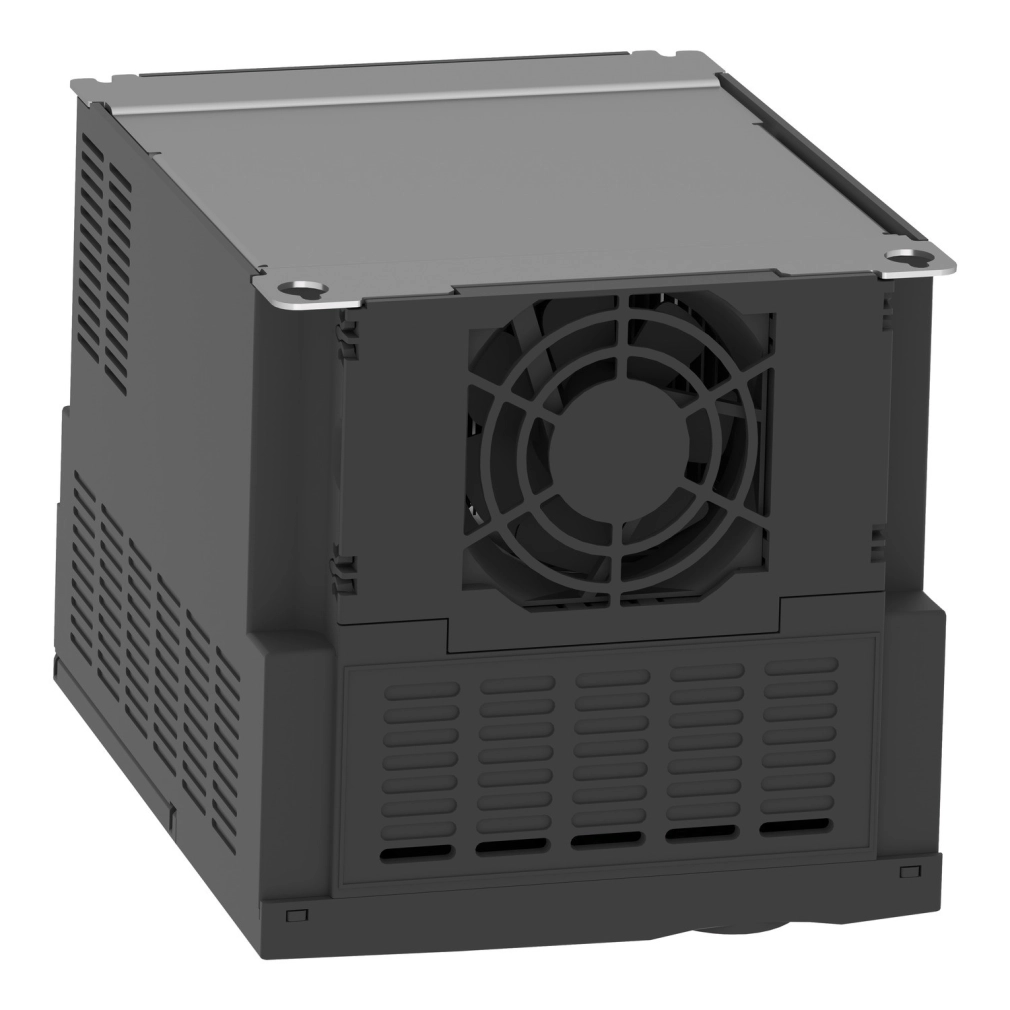

Az Altivar 212 frekvenciaváltó család ATV212HU75N4 típusú változata egy kifejezetten épületgépészeti alkalmazásokra tervezett 7,5 kW teljesítményű eszköz, amely ideális választás szivattyúk és ventilátorok vezérléséhez HVAC rendszerekben. Ez a 3 fázisú, 380-480V tápfeszültségű frekvenciaváltó optimális megoldást kínál minden olyan alkalmazáshoz, ahol precíz sebességszabályozásra és energiahatékony működésre van szükség.
A Schneider Electric által gyártott Altivar 212 sorozatú frekvenciaváltó IP21-es védettséggel rendelkezik, így védett a 12,5 mm-nél nagyobb szilárd tárgyak behatolása ellen, valamint függőlegesen csepegő víz ellen is. Az eszközbe integrált C2-es osztályú EMC szűrő biztosítja az elektromágneses összeférhetőséget ipari környezetben is, csökkentve a zavarok kibocsátását. A készülék 0,5-200 Hz közötti kimeneti frekvenciával működik, és akár tízszeres sebességtartományban alkalmazható.
A kommunikációs képességek terén is kiemelkedő ez a modell - támogatja a BACnet, APOGEE FLN, LonWorks, METASYS N2 és Modbus protokollokat, így könnyen integrálható épületfelügyeleti rendszerekbe. Az eszköz egy piros LED-del rendelkezik, amely jelzi a DC busz energizált állapotát. A készülék elektronikus védelemmel van ellátva túlmelegedés, rövidzárlat, túlfeszültség, fáziskiesés és számos egyéb hiba ellen, biztosítva a hosszú távú, megbízható működést. Az ATV212HU75N4 széles üzemi hőmérséklet-tartományban (-10°C és +50°C között) használható, különleges esetekben a teljesítmény csökkentésével.
Műszaki szempontból fontos kiemelni a 16A-es névleges kimeneti áramot (380V-on és 460V-on egyaránt), illetve a 17,6A-es maximális tranziens áramot, ami 60 másodpercig fenntartható. A 12,2 kVA-es látszólagos teljesítmény (380V-on) elegendő tartalékot biztosít a különböző terhelési viszonyok között. Az aszinkron motorok vezérléséhez különféle üzemmódok állnak rendelkezésre, például energiatakarékos feszültség/frekvencia arány (kvadratikus U/f), automatikus IR-kompenzáció, szenzor nélküli fluxusvektoros szabályozás, vagy akár 2 vagy 5 pontos feszültség/frekvencia arány beállítás. A motor csúszáskompenzációja automatikusan történik, a forgatónyomaték pontossága pedig ±15%. Az eszköz képes akár 120%-os tranziens túlterhelés kezelésére is 60 másodpercig.
Schneider Electric Altivar ATV232 - ATV212HU75N4 műszaki adatok
Fő jellemzők
Eszköz rövid neve: ATV212
Felhasználási terület: Aszinkron motorok
Hálózat fázisainak száma: 3 fázis
Motor teljesítmény: 7,5 kW
Motor teljesítmény lóerőben: 10 LE
Tápfeszültség határok: 323...528 V
Tápfrekvencia: 50...60 Hz - 5...5 %
Hálózati áram: 11,7 A 480 V-nál, 14,7 A 380 V-nál
Termékcsalád: Altivar 212
Termék vagy komponens típusa: Frekvenciaváltó
Termék specifikus alkalmazás: Szivattyúk és ventilátorok HVAC rendszerekben
Kommunikáció
Kommunikációs port protokoll: APOGEE FLN, LonWorks, BACnet, METASYS N2, Modbus
Névleges tápfeszültség: 380...480 V - 15...10 %
EMC szűrő: Beépített C2 osztályú EMC szűrő
IP védettségi fokozat: IP21
Kiegészítő adatok
Látszólagos teljesítmény: 12,2 kVA 380 V-nál
Folyamatos kimeneti áram: 16 A 380 V-nál, 16 A 460 V-nál
Maximális tranziens áram: 17,6 A 60 másodpercig
Frekvenciaváltó kimeneti frekvencia: 0,5...200 Hz
Sebességtartomány: 1...10
Sebességpontosság: +/- 10 % névleges csúszásra 0,2 Tn-től Tn-ig
Helyi jelzés: 1 LED (piros) a DC busz energizált állapotának jelzésére
Kimeneti feszültség: <= tápfeszültség
Szigetelés: Elektromos szigetelés a teljesítmény és a vezérlés között
Fizikai jellemzők
Szélesség: 180 mm
Magasság: 232 mm
Mélység: 170 mm
Nettó tömeg: 6,45 kg
Környezeti feltételek
Környezeti működési hőmérséklet: -10...40 °C (teljesítménycsökkentés nélkül), 40...50 °C (teljesítménycsökkentési tényezővel)
Működési pozíció: Függőleges +/- 10 fok
Relatív páratartalom: 5...95 % kondenzáció nélkül
Üzemeltetési magasság: <= 1000 m teljesítménycsökkentés nélkül, 1000...3000 m korlátozott 2000 m-ig a Corner Grounded elosztóhálózat esetén 1%-os áramerősség-csökkentéssel 100 m-enként
Védelmi funkciók
Védelmi típus: Túlmelegedés elleni védelem, rövidzár elleni védelem a motorfázisok között, túlfeszültség elleni védelem a DC buszon, bemeneti fázisszakadás elleni védelem, és számos egyéb védelem a meghajtó és motor számára
Tanúsítványok
Terméktanúsítványok: C-Tick, NOM 117, UL, CSA
Jelölés: CE
Szabványok: IEC 61800-3, IEC 61800-5-1, és számos további EMC megfelelőségi kategória
