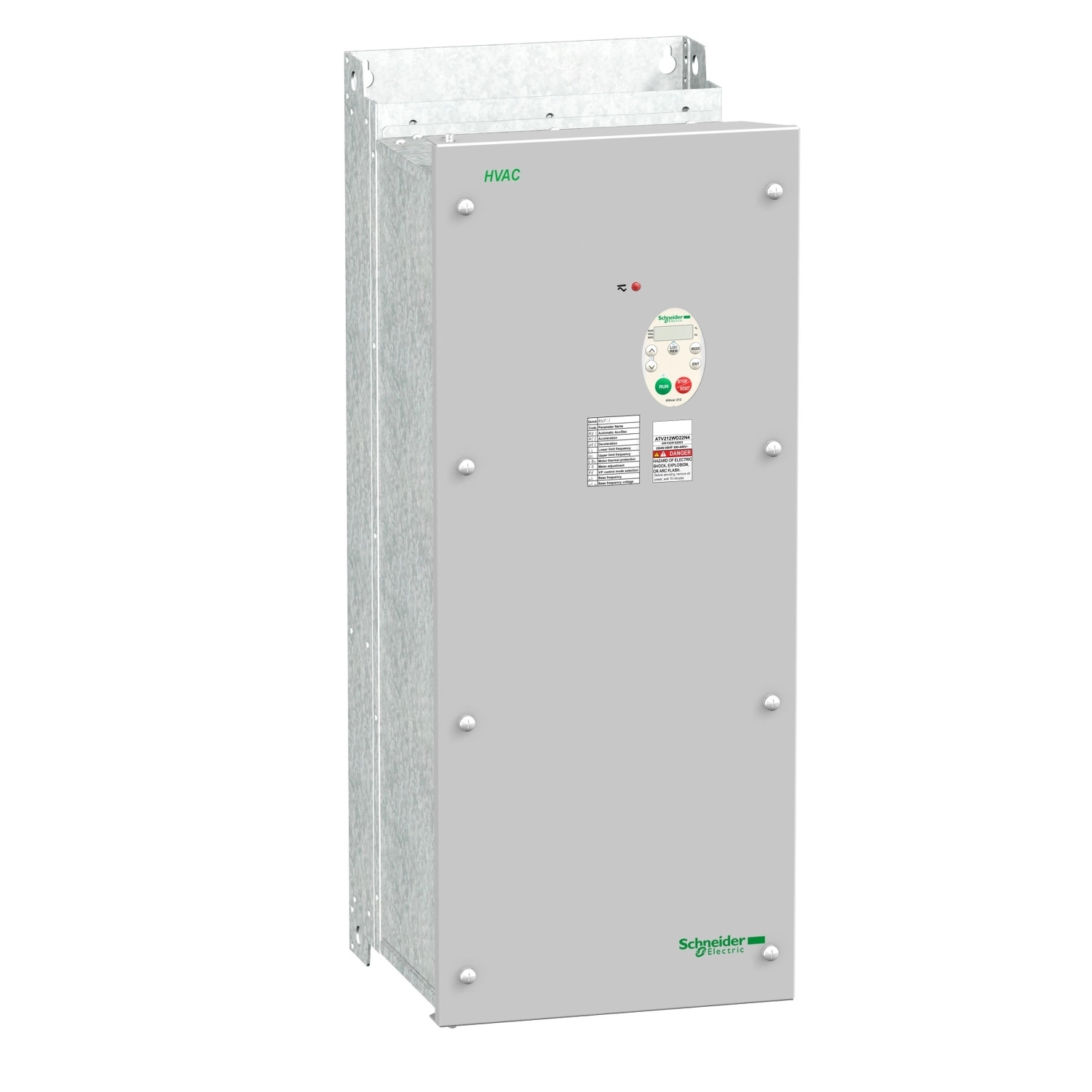

A Schneider Electric Altivar 212 sorozatú ATV212WD22N4 típusú frekvenciaváltó egy kifejezetten HVAC alkalmazásokra (fűtés, szellőzés és légkondicionálás) optimalizált készülék, amely tökéletes megoldást kínál szivattyúk és ventilátorok szabályozására. Ez a 22 kW / 30 lóerős teljesítményű frekvenciaváltó háromfázisú aszinkron motorok vezérlésére szolgál, és 380-480 V közötti tápfeszültséget igényel.
A készülék IP55-ös védettségi fokozata biztosítja, hogy por ellen védett, valamint vízsugár ellen minden irányból védett, így ideális választás olyan környezetben is, ahol a nedvesség vagy por jelenléte kihívást jelenthet. A beépített C2 osztályú EMC szűrő garantálja az elektromágneses kompatibilitást, ami különösen fontos épületgépészeti alkalmazásoknál, ahol számos elektronikus berendezés működik együtt.
Kommunikációs szempontból rendkívül sokoldalú, hiszen támogatja a legfontosabb épületautomatizálási protokollokat: METASYS N2, LonWorks, BACnet, APOGEE FLN és Modbus szabványokat. Ez lehetővé teszi a frekvenciaváltó zökkenőmentes integrálását a meglévő épületfelügyeleti rendszerekbe, biztosítva az optimális energiagazdálkodást és a rendszer távfelügyeletét.
Az Altivar 212 számos motorvezérlési profillal rendelkezik, beleértve az energiatakarékos U/f vezérlést, a fluxusvektoros vezérlést érzékelő nélkül, valamint az automatikus IR kompenzációt. A készülék kimeneti frekvenciatartománya 0,5-200 Hz között állítható, ami széles fordulatszám-szabályozási tartományt biztosít. A sebesség pontossága +/- 10% a névleges csúszáson belül, ami elegendő a legtöbb HVAC alkalmazáshoz.
A frekvenciaváltó kompakt méretekkel rendelkezik (284 mm széles, 720 mm magas és 315 mm mély), súlya 49,5 kg. A készülék működési hőmérséklet-tartománya -10°C és +40°C között van leértékelés nélkül, míg 40-50°C között teljesítménycsökkentéssel üzemeltethető. A kapcsolási frekvencia 6-16 kHz között állítható, ami lehetővé teszi az optimális egyensúly megtalálását a motor zaja és a hatékonyság között.
A készülék számos védelmi funkciót kínál mind a frekvenciaváltó, mind a motor számára, például túlmelegedés elleni védelem, rövidzárlat elleni védelem, bemeneti fáziskimaradás elleni védelem, túláram elleni védelem, és túlfeszültség elleni védelem. A motor védelme érdekében rendelkezik termikus védelemmel, fáziskimaradás elleni védelemmel és PTC szonda bemenettel.
Az ATV212WD22N4 analóg bemenetei rendkívül rugalmasak, támogatják a feszültség (0-10 V) és áram (0-20 mA) jeleket, valamint PTC szondákat. A diszkrét bemenetek programozhatók 24 V DC logikával, és a készülék támogatja mind a pozitív (source), mind a negatív (sink) logikát. A kimenetek között találhatók konfigurálható relék és egy analóg kimenet, amely feszültség (0-10 V) vagy áram (0-20 mA) módban működtethető.
A Schneider Electric Altivar 212 sorozat ATV212WD22N4 frekvenciaváltójának telepítése és beüzemelése egyszerű, a készülék függőleges helyzetben (+/- 10 fok) szerelhető fel. Felszereléskor biztosítani kell a megfelelő szellőzést, hogy a hűtőlevegő alulról felfelé szabadon áramolhasson. A készüléket nem szabad fűtőelemek közelébe helyezni, és biztosítani kell a megfelelő szabad helyet körülötte a hatékony hűtés érdekében.
Schneider Electric Altivar ATV231 - ATV212WD22N4 - frekvenciaváltó épületes alkalmazásokra, BACnet, 22kW, 3f, 380…480VAC, IP55, C2 osztályú EMC szűrővel műszaki adatok
Fő jellemzők
Készülék rövid neve: ATV212
Termék rendeltetése: Aszinkron motorok
Hálózati fázisok száma: 3 fázis
Motor teljesítmény: 22 kW / 30 LE
Tápfeszültség határértékek: 323...528 V
Tápfrekvencia: 50...60 Hz - 5...5 %
Vonali áram: 33,1 A 480 V-nál, 41,6 A 380 V-nál
Termékcsalád: Altivar 212
Termék típus: Frekvenciaváltó
Termék specifikus alkalmazás: Szivattyúk és ventilátorok HVAC alkalmazásokban
Kommunikáció
Kommunikációs port protokoll: METASYS N2, LonWorks, BACnet, APOGEE FLN, Modbus
Átviteli sebesség: 9600 bps vagy 19200 bps
Átviteli keret: RTU
Címek száma: 1...247
Adatformátum: 8 bit, 1 stop, páros-páratlan vagy nincs paritás konfigurálható
Elektromos jellemzők
Névleges tápfeszültség [Us]: 380...480 V - 15...10 %
EMC szűrő: C2 osztályú EMC szűrő integrálva
IP védettségi fokozat: IP55
Látszólagos teljesítmény: 33,2 kVA 380 V-nál
Folyamatos kimeneti áram: 43,5 A 380 V-nál és 460 V-nál
Maximális átmeneti áram: 47,9 A 60 másodpercig
Teljesítmény jellemzők
Frekvenciaváltó kimeneti frekvencia: 0,5...200 Hz
Sebességtartomány: 1...10
Sebesség pontosság: +/- 10 % a névleges csúszáson 0,2 Tn - Tn
Helyi jelzés: 1 LED (piros) a DC busz feszültség alatt állapotához
Kimeneti feszültség: <= tápfeszültség
Szigetelés: Elektromos, a táp és vezérlés között
Aszinkron motor vezérlési profil
Vezérlési módok: Feszültség/frekvencia arány - Energiatakarékos, kvadratikus U/f
Feszültség/frekvencia arány: 5 pontos
Vezérlési módok: Fluxusvektoros vezérlés érzékelő nélkül, standard
Automatikus IR kompenzáció: (U/f + automatikus Uo)
Feszültség/frekvencia arány: 2 pontos
Nyomaték pontosság: +/- 15 %
Tranziens túlnyomaték: 120 % a névleges motor nyomaték +/- 10 % 60 s-ig
Gyorsítás és lassítás
Rámpák típusa: Automatikus a terhelésen alapuló
Beállítható rámpák: Lineáris, külön beállítható 0,01-től 3200 s-ig
Motorcsúszás kompenzáció
Beállítási lehetőségek: Nem elérhető feszültség/frekvencia arányos motorvezérlésnél
Automatikus: Bármilyen terhelésnél
Beállítható
Kapcsolási frekvencia
Tartomány: 6...16 kHz állítható
Névleges: 8 kHz
Védelmek
Túlmelegedés védelem: A frekvenciaváltóban
Termikus teljesítmény fokozat: A frekvenciaváltóban
Rövidzárlat védelem: A motor fázisai között
Bemeneti fáziskimaradás védelem
Túláram védelem: A kimeneti fázisok és a föld között
Túlfeszültség védelem: A DC buszon
Motorvédelem: Termikus védelem, fáziskimaradás védelem, PTC szondás védelem
Fizikai jellemzők
Szélesség: 284 mm
Magasság: 720 mm
Mélység: 315 mm
Nettó súly: 49,5 kg
Környezeti feltételek
Működési hőmérséklet: -10...40 °C (leértékelés nélkül), 40...50 °C (leértékelési tényezővel)
Üzemi helyzet: Függőleges +/- 10 fok
Relatív páratartalom: 5...95 % kondenzáció nélkül
Üzemi magasság: <= 1000 m leértékelés nélkül, 1000...3000 m 1% leértékeléssel 100 m-enként
Zaj szint: 59,9 dB
Szabványok és tanúsítványok
Termék tanúsítványok: UL, CSA, NOM 117, C-Tick
Jelölés: CE
Szabványok: IEC 61800-5-1, IEC 61800-3 környezet 1 és 2 kategória C1, C2, C3
