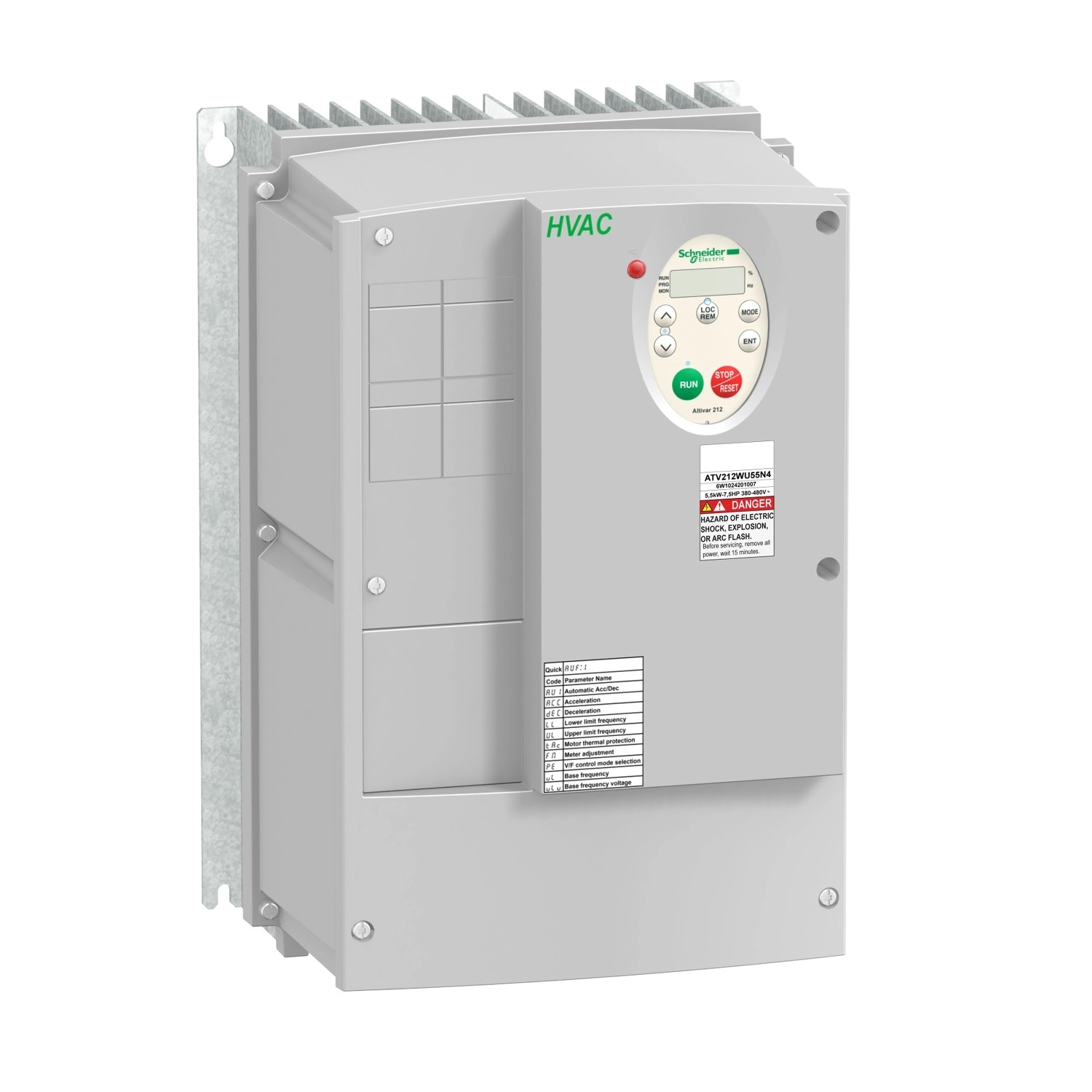

A Schneider Electric Altivar 212 sorozatú frekvenciaváltója kifejezetten épületgépészeti alkalmazásokra, elsősorban HVAC rendszerekhez lett kifejlesztve. Az ATV212WU75N4C típusú készülék 7,5 kW (10 lóerő) teljesítményű aszinkron motorok vezérlésére alkalmas, 3 fázisú, 380-480V-os hálózatról üzemeltethető kivitelben. A berendezés IP55-ös védettségi fokozata lehetővé teszi a por és nedvesség elleni magas szintű védelmet, így kültéri vagy mostoha körülmények között is megbízhatóan működik.
Ez a speciálisan szivattyúk és ventilátorok vezérlésére optimalizált frekvenciaváltó beépített C1 osztályú EMC szűrővel rendelkezik, amely biztosítja az elektromágneses kompatibilitást még érzékeny környezetben is. A készülék sokoldalú kommunikációs lehetőségeket kínál, támogatja a BACnet, Modbus, LonWorks, APOGEE FLN és METASYS N2 protokollokat, így könnyen integrálható különböző épületfelügyeleti rendszerekbe. A változtatható sebesség tartománya 1:10, ami elegendő rugalmasságot biztosít a legtöbb HVAC alkalmazáshoz, miközben a kifinomult motorvezérlési algoritmusok energiamegtakarítást tesznek lehetővé.
A frekvenciaváltó számos kifinomult vezérlési módot kínál, többek között öt pontos feszültség/frekvencia arányt, automatikus IR kompenzációt, valamint energiatakarékos, négyzetes U/f karakterisztikát. A fluxusvektor-szabályozás érzékelő nélküli üzemmódja pedig biztosítja a pontos nyomatékszabályozást (+/- 15% pontosság) és a kiváló dinamikus teljesítményt. A készülék 0,5-200 Hz közötti kimeneti frekvenciát biztosít, és számos védelmi funkcióval rendelkezik mind a hajtás, mind a motor számára. A belső túlterhelés, rövidzárlat, túlmelegedés, fáziskimaradás elleni védelem és számos más biztonsági funkció garantálja a hosszú élettartamot és a megbízható működést.
A beépített intelligens funkcióknak köszönhetően az ATV212WU75N4C képes a terheléshez igazítani a gyorsítási és lassítási időket, valamint a DC injektálással történő fékezést is támogatja. A készülék 6-16 kHz között állítható kapcsolási frekvenciával rendelkezik, ami lehetővé teszi az optimális kompromisszum megtalálását a motor zaja és a frekvenciaváltó veszteségei között. Méretei kompaktak (230 mm széles, 340 mm magas, 208 mm mély), 11,85 kg tömegű, és függőleges telepítésre tervezték, +/- 10 fokos eltéréssel. A készülék széles környezeti hőmérséklet-tartományban (-10°C és +40°C között derating nélkül, 40-50°C között derating alkalmazásával) üzemeltethető, és ellenáll az ipari környezetekben előforduló rezgéseknek és ütéseknek is.
Schneider Electric Altivar ATV230 - ATV212WU75N4C - frekvenciaváltó épületes alkalmazásokra, BACnet, 7,5kW, 3f, 380…480VAC, IP55, C1 osztályú EMC szűrővel műszaki adatok
Fő jellemzők
Készülék rövid neve: ATV212
Rendeltetés: Aszinkron motorokhoz
Hálózat fázisainak száma: 3 fázis
Motorteljesítmény: 7,5 kW
Motorteljesítmény: 10 LE
Tápfeszültség határértékek: 323...528 V
Hálózati frekvencia: 50...60 Hz - 5...5 %
Hálózati áram: 11,7 A 480 V-nál, 14,7 A 380 V-nál
Termékcsalád: Altivar 212
Termék vagy komponens típusa: Frekvenciaváltó
Speciális alkalmazási terület: Szivattyúk és ventilátorok HVAC rendszerekben
Kommunikációs port protokoll: LonWorks, BACnet, Modbus, APOGEE FLN, METASYS N2
Névleges tápfeszültség: 380...480 V - 15...10 %
EMC szűrő: Beépített C1 osztályú EMC szűrő
IP védettségi fokozat: IP55
Kiegészítő jellemzők
Látszólagos teljesítmény: 12,2 kVA 380 V-nál
Folyamatos kimeneti áram: 16 A 380 V-nál, 16 A 460 V-nál
Maximális átmeneti áram: 17,6 A 60 másodpercig
Hajtás kimeneti frekvencia: 0,5...200 Hz
Sebességtartomány: 1...10
Sebességpontosság: +/- 10 % a névleges csúszáshoz képest 0,2 Tn és Tn között
Helyi jelzés: 1 LED (piros) a DC busz feszültség jelzésére
Kimeneti feszültség: <= tápfeszültség
Szigetelés: Elektromos szigetelés a teljesítmény és a vezérlés között
Kapcsolási frekvencia: 6...16 kHz állítható, 12...16 kHz terheléscsökkentési tényezővel
Névleges kapcsolási frekvencia: 12 kHz
Fékezés leállásig: DC áram befecskendezésével
Hálózati frekvencia: 47,5...63 Hz
Lehetséges vonali rövidzárlati áram: 22 kA
Méretek és súly
Szélesség: 230 mm
Magasság: 340 mm
Mélység: 208 mm
Nettó tömeg: 11,85 kg
Környezeti jellemzők
Szennyezési fokozat: 3 az IEC 61800-5-1 szerint
IP védettség: IP55 az IEC 61800-5-1 és IEC 60529 szerint
Rezgésállóság: 1,5 mm (f = 3...13 Hz) az IEC 60068-2-6 szerint, 1 g (f = 13...200 Hz) az EN/IEC 60068-2-8 szerint
Ütésállóság: 15 g 11 ms-ig az IEC 60068-2-27 szerint
Környezeti jellemzők: 3C1 osztály és 3S2 osztály az IEC 60721-3-3 szerint
Zajszint: 55 dB a 86/188/EEC szerint
Üzemi magasság: 1000...3000 m, 2000 m-re korlátozva sarokföldelt elosztóhálózatnál, 1 % áramerősség-csökkenés 100 méterenként; <= 1000 m terheléscsökkentés nélkül
Relatív páratartalom: 5...95 % kondenzáció nélkül az IEC 60068-2-3 szerint
Környezeti hőmérséklet működés közben: -10...40 °C (terheléscsökkentés nélkül), 40...50 °C (terheléscsökkentéssel)
Üzemi pozíció: Függőleges +/- 10 fokban
Megfelelőség és szabványok
Terméktanúsítványok: NOM 117, C-Tick, CSA, UL
Jelölés: CE
Vezérlőrendszer jellemzők
Aszinkron motor vezérlési profil: Feszültség/frekvencia arány, 5 pontos; Feszültség/frekvencia arány, automatikus IR kompenzáció (U/f + automatikus Uo); Feszültség/frekvencia arány, 2 pontos; Feszültség/frekvencia arány - Energiatakarékos, kvadratikus U/f; Fluxusvektor-szabályozás érzékelő nélkül, standard
Nyomatékpontosság: +/- 15 %
Átmeneti túlnyomaték: Névleges motornyomaték 120 %-a +/- 10 %, 60 másodpercig
Gyorsítási és lassítási rámpák: Automatikus, a terhelés alapján; Lineáris, külön beállítható 0,01 - 3200 s között
Motor csúszáskompenzáció: Állítható; Nem érhető el feszültség/frekvencia arány motorvezérlésnél; Automatikus, bármilyen terhelésnél
Szabályozási hurok: Állítható PI szabályozó
