Az Altivar 212 sorozatú frekvenciaváltók ideális megoldást jelentenek az épületgépészeti alkalmazások számára, különösen a szivattyúk és ventilátorok vezérlésére. Az ATV212WU30N4 modell kifejezetten HVAC (fűtés, szellőzés, légkondicionálás) rendszerekhez lett optimalizálva, és számos integrált funkcióval rendelkezik, amelyek növelik a hatékonyságot és az energiatakarékosságot.
A készülék 3kW-os motorok vezérlésére alkalmas, 380-480V közötti, háromfázisú tápellátás mellett. Az IP55-ös védettségi szintnek köszönhetően a frekvenciaváltó por és nedvesség ellen védett, így akár olyan helyeken is telepíthető, ahol a környezeti feltételek nem ideálisak. A beépített C2 EMC szűrő biztosítja az elektromágneses kompatibilitást, csökkentve az elektromos zajokat és zavarokat a környező berendezésekre.
Az ATV212WU30N4 többféle kommunikációs protokollt támogat, ami rendkívül sokoldalúvá teszi az épületautomatizálási rendszerekben való alkalmazását. A BACnet, APOGEE FLN, METASYS N2, Modbus és LonWorks protokollok támogatása lehetővé teszi a könnyű integrációt a meglévő épületfelügyeleti rendszerekbe. A készülék széles működési hőmérséklet-tartománnyal rendelkezik (-10°C és +50°C között), így különböző környezeti feltételek mellett is megbízhatóan működik. 50°C felett teljesítménycsökkentésre (derating) van szükség a megfelelő működés érdekében.
A frekvenciaváltó számos védelmi funkcióval rendelkezik, amelyek megóvják mind a készüléket, mind a csatlakoztatott motort a károsodásoktól. Ezek között szerepel a túlmelegedés elleni védelem, a rövidzárlat elleni védelem, a bemeneti fáziskiesés elleni védelem, a túláram elleni védelem, a DC busz túlfeszültség elleni védelem és a motor termikus védelme is. A beépített PTC szonda bemenet további motor hőmérséklet felügyeletet tesz lehetővé.
Az Altivar 212 több speciális vezérlési profillal rendelkezik, mint például az öt pontos feszültség/frekvencia arány szabályozás, az energiatakarékos kvadratikus U/f karakterisztika, az automatikus IR kompenzáció és a fejlett, érzékelő nélküli fluxus-vektor vezérlés. A beépített fékezési funkcióval (DC injektálás) a motor gyorsan és pontosan megállítható. A kapcsolási frekvencia 6-16 kHz között állítható, ami lehetővé teszi a zajszint és a hatékonyság optimalizálását. A készülék méreteire vonatkozóan fontos megemlíteni, hogy az ATV212WU30N4 szélessége 230 mm, magassága 340 mm, mélysége pedig 208 mm, nettó tömege 9,65 kg. Az analóg és digitális be- és kimenetek rugalmas konfigurálási lehetőségeket kínálnak, így a frekvenciaváltó különböző alkalmazási igényekhez igazítható.

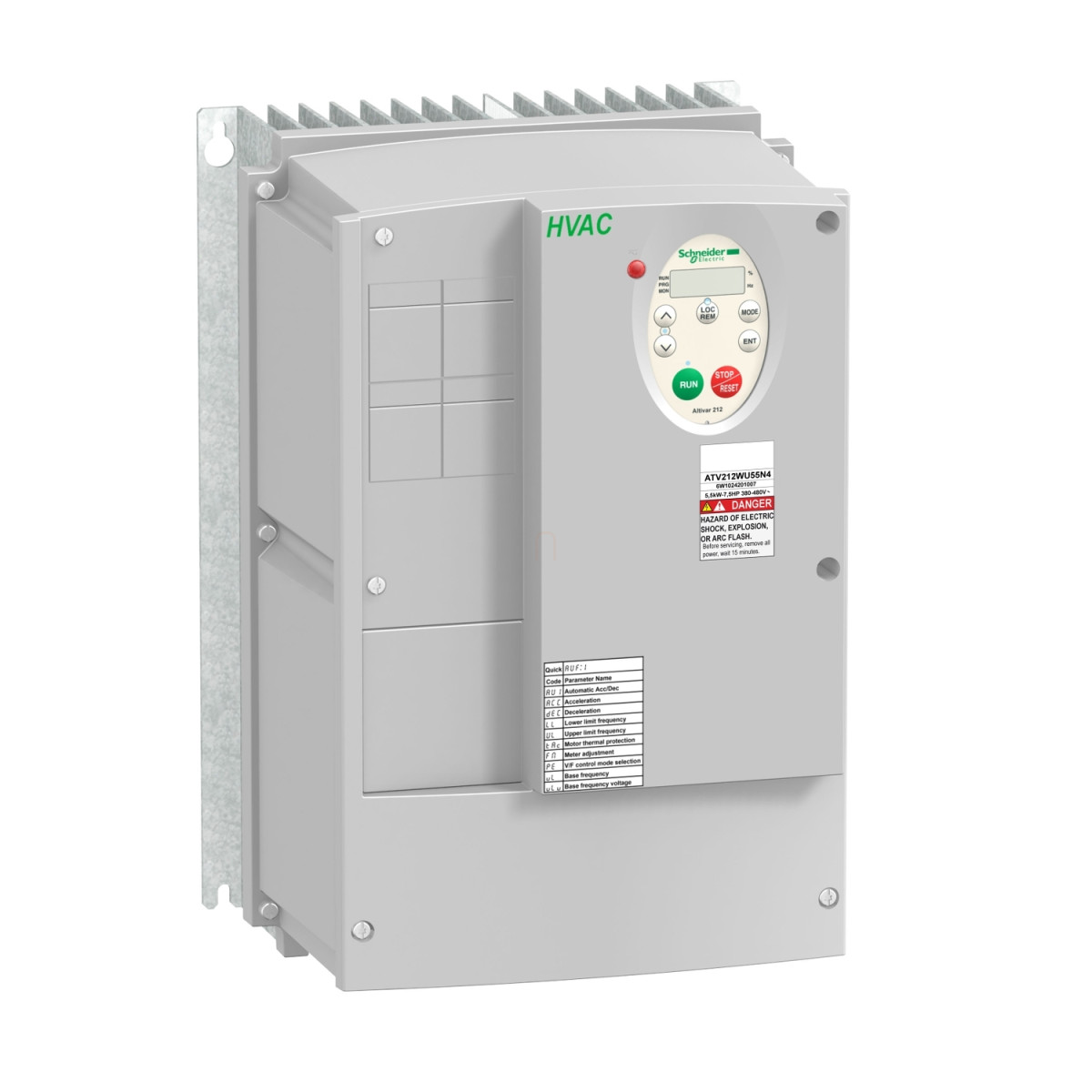

Schneider Electric Altivar ATV228 - ATV212WU30N4 - frekvenciaváltó épületes alkalmazásokra, BACnet, 3kW, 3f, 380…480VAC, IP55, C2 osztályú EMC szűrővel műszaki adatok
Általános jellemzők
Készülék rövid neve: ATV212
Termékcsalád: Altivar 212
Termék vagy alkatrész típusa: Frekvenciaváltó
Termék specifikus alkalmazás: Szivattyúk és ventilátorok HVAC alkalmazásokban
Védettségi szint: IP55
Elektromos jellemzők
Motor teljesítmény: 3 kW (4 hp)
Hálózati fázisszám: 3 fázis
Névleges tápfeszültség [Us]: 380...480 V -15...+10%
Tápfeszültség határok: 323...528 V
Tápfrekvencia: 50...60 Hz ±5%
Vonali áram: 4,9 A 480 V-nál, 6,2 A 380 V-nál
Látszólagos teljesítmény: 5,5 kVA 380 V-nál
Folyamatos kimeneti áram: 7,2 A 380 V-nál, 7,2 A 460 V-nál
Maximális átmeneti áram: 7,9 A 60 s-ig
EMC szűrő: Integrált C2 osztályú EMC szűrő
Teljesítmény jellemzők
Frekvenciaváltó kimeneti frekvencia: 0,5...200 Hz
Sebességtartomány: 1...10
Sebesség pontosság: ±10% a névleges csúszástól 0,2 Tn-től Tn-ig
Nyomaték pontosság: ±15%
Átmeneti túlterhelési nyomaték: Névleges motor nyomaték 120%-a ±10% 60 s-ig
Szabályozási profilok
Aszinkron motor vezérlési profil: Feszültség/frekvencia arány, 5 pontos
Feszültség/frekvencia arány - Energiatakarékos, kvadratikus U/f
Feszültség/frekvencia arány, automatikus IR kompenzáció (U/f + automatikus Uo)
Feszültség/frekvencia arány, 2 pontos
Érzékelő nélküli fluxus-vektor vezérlés, standard
Kommunikáció
Kommunikációs port protokoll: BACnet, APOGEE FLN, METASYS N2, Modbus, LonWorks
Fizikai interfész: 2-vezetékes RS 485
Csatlakozó típusa: 1 nyílt stílusú, 1 RJ45
Átviteli sebesség: 9600 bps vagy 19200 bps
Átviteli keret: RTU
Címek száma: 1...247
Bemenetek és kimenetek
Analóg bemenetek száma: 2
Analóg kimenetek száma: 1
Diszkrét kimenetek száma: 2
Védelem
Védelmi típusok: Túlmelegedés elleni védelem, rövidzárlat elleni védelem, bemeneti fáziskiesés elleni védelem, túláram elleni védelem, DC busz túlfeszültség elleni védelem, vezérlőáramkör szakadása elleni védelem, sebességtúllépés elleni védelem, tápfeszültség túl- és alulfeszültség elleni védelem, motor termikus védelme
Környezeti jellemzők
Működési környezet: -10...40°C (deratingnél), 40...50°C (teljesítménycsökkentéssel)
Üzemi magasság: ≤1000 m teljesítménycsökkentés nélkül, 1000...3000 m teljesítménycsökkentéssel (1% per 100 m)
Relatív páratartalom: 5...95% kondenzáció nélkül
Zajtszint: 55 dB
Rezgésállóság: 1,5 mm (f=3...13 Hz), 1 g (f=13...200 Hz)
Ütésállóság: 15 g 11 ms-ig
Méretek
Szélesség: 230 mm
Magasság: 340 mm
Mélység: 208 mm
Nettó tömeg: 9,65 kg
Szabványok és tanúsítványok
Terméktanúsítványok: UL, C-Tick, CSA, NOM 117
Jelölés: CE
