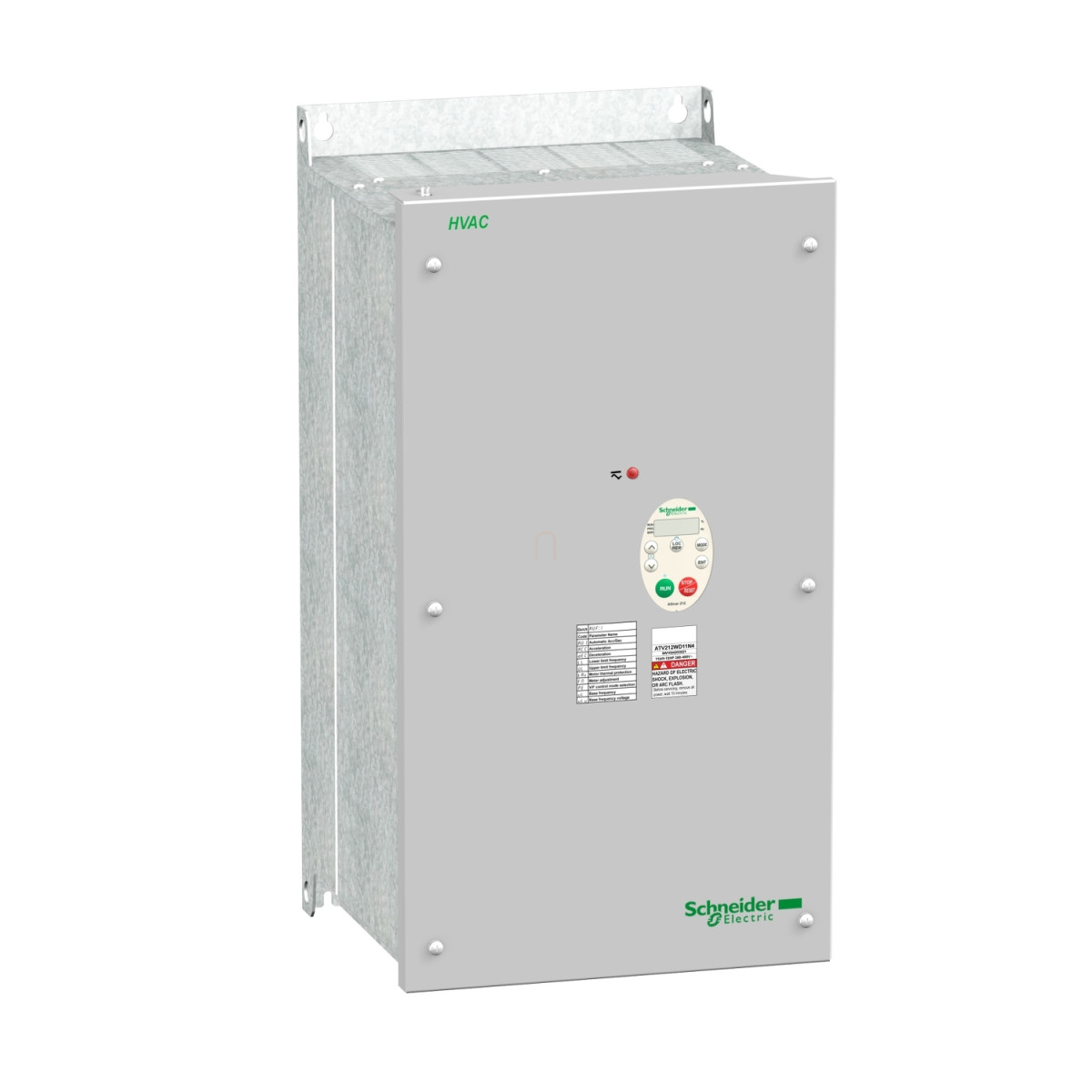

Az Altivar 212 ATV212WD15N4C típusú frekvenciaváltó a Schneider Electric kiemelkedő HVAC célú hajtásszabályozó terméke, amely különösen szivattyúk és ventilátorok szabályozására optimalizált. Ez a robusztus, 15 kW-os (20 lóerős) változtatható fordulatszámú hajtás kifejezetten épületgépészeti alkalmazásokhoz készült, és kiváló energiahatékonysággal működik.
A készülék 3 fázisú, 380-480V-os tápellátással rendelkezik, és maximálisan 30,5 A áramerősséggel képes működni. A beépített C1 osztályú EMC szűrővel ellátott kivitel tökéletesen alkalmazható érzékeny elektronikus környezetben is, ahol a zavaró jelek minimalizálása különösen fontos szempont. Az IP55 védettségi szint lehetővé teszi a készülék telepítését poros és nedves környezetben is, így épületgépészeti terek, gépházak kialakításánál nem szükséges különleges védőburkolat alkalmazása.
A frekvenciaváltó rugalmas kommunikációs lehetőségeket kínál, hiszen számos épületfelügyeleti protokollt támogat, mint a BACnet, METASYS N2, LonWorks, APOGEE FLN és Modbus. Ennek köszönhetően könnyen integrálható bármilyen épületfelügyeleti rendszerbe, legyen szó akár meglévő infrastruktúráról vagy új kiépítésről. A szabályozási tartománya rendkívül széles: 0,5-200 Hz frekvenciatartományban és 1:10 sebességtartományban használható, ami kitűnő szabályozási rugalmasságot biztosít.
A készülék többféle vezérlési profilt kínál, beleértve a feszültség/frekvencia arányon alapuló vezérlést, energiatakarékos vezérlést, valamint a fluxusvektor-szabályozást érzékelő nélkül. Ezeknek köszönhetően optimalizálható az energiafelhasználás és a rendszer hatékonysága. Az ATV212WD15N4C hajtás kiemelkedő védelmi funkciókkal is rendelkezik, többek között túlmelegedés, rövidzárlat, túláram, fáziskiesés, DC busz túlfeszültség ellen, valamint a motor hőmérsékletét is felügyeli, akár PTC érzékelők segítségével is.
A frekvenciaváltó beszerelése és üzemeltetése egyszerű. A 290 mm széles, 560 mm magas és 315 mm mély készülék függőlegesen szerelhető, figyelve arra, hogy megfelelő szellőzést biztosítsunk a hűtéshez. Elektromos csatlakozásai alul helyezkednek el, és a különböző be- és kimeneti terminálok jól megközelíthetőek. A frekvenciaváltó kapcsolási frekvenciája 6-16 kHz között állítható, ami lehetővé teszi az optimális működési zaj és a hatékonyság közötti kompromisszum beállítását.
Schneider Electric Altivar ATV227 - ATV212WD15N4C műszaki adatok
Fő jellemzők
Eszköz rövid neve: ATV212
Termék rendeltetése: Aszinkron motorok
Hálózati fázisok száma: 3 fázis
Motorteljesítmény: 15 kW / 20 LE
Tápfeszültség határértékek: 323-528 V
Tápfrekvencia: 50-60 Hz ±5%
Vonali áram: 22,8 A 480 V-nál, 28,4 A 380 V-nál
Terméktípus: Frekvenciaváltó
Specifikus alkalmazás: Szivattyúk és ventilátorok HVAC rendszerekben
Kommunikáció
Kommunikációs protokollok: BACnet, METASYS N2, LonWorks, APOGEE FLN, Modbus
Névleges tápfeszültség: 380-480 V -15%/+10%
EMC szűrő: Integrált C1 osztályú EMC szűrő
IP védettségi fokozat: IP55
Kiegészítő adatok
Látszólagos teljesítmény: 23,2 kVA 380 V-nál
Folyamatos kimeneti áram: 30,5 A 380 V-nál és 460 V-nál
Maximális átmeneti áram: 33,6 A 60 másodpercig
Frekvenciatartomány: 0,5-200 Hz
Sebességtartomány: 1:10
Sebesség pontossága: ±10% névleges csúszás 0,2 Tn - Tn
Kimeneti feszültség: <= tápfeszültség
Szigetelés: Elektromos szigetelés a teljesítmény és vezérlés között
Védelmi funkciók
Túlmelegedés elleni védelem, Termikus teljesítményfokozat, Rövidzárlat elleni védelem a motor fázisai között, Bemeneti fáziskiesés, Kimeneti fázisok és föld közötti túláram, DC busz túlfeszültség, Vezérlő áramkör szakadás, Sebességhatár túllépés, Tápfeszültség túl- és alulfeszültség, Bemeneti fáziskiesés, Motor termikus védelem, Motor fázisszakadás, PTC szondákkal
Fizikai jellemzők
Szélesség: 290 mm
Magasság: 560 mm
Mélység: 315 mm
Nettó tömeg: 36,5 kg
Környezeti jellemzők
Üzemi hőmérséklet: -10...40 °C (terheléscsökkentés nélkül), 40...50 °C (terheléscsökkentési tényezővel)
Relatív páratartalom: 5-95% kondenzáció nélkül
Üzemi magasság: ≤1000 m terheléscsökkentés nélkül, 1000-3000 m terheléscsökkentéssel (100 m-enként 1%)
Rezgésállóság: 1,5 mm (f=3-13 Hz), 1 gn (f=13-200 Hz)
Ütésállóság: 15 gn 11 ms-ig
