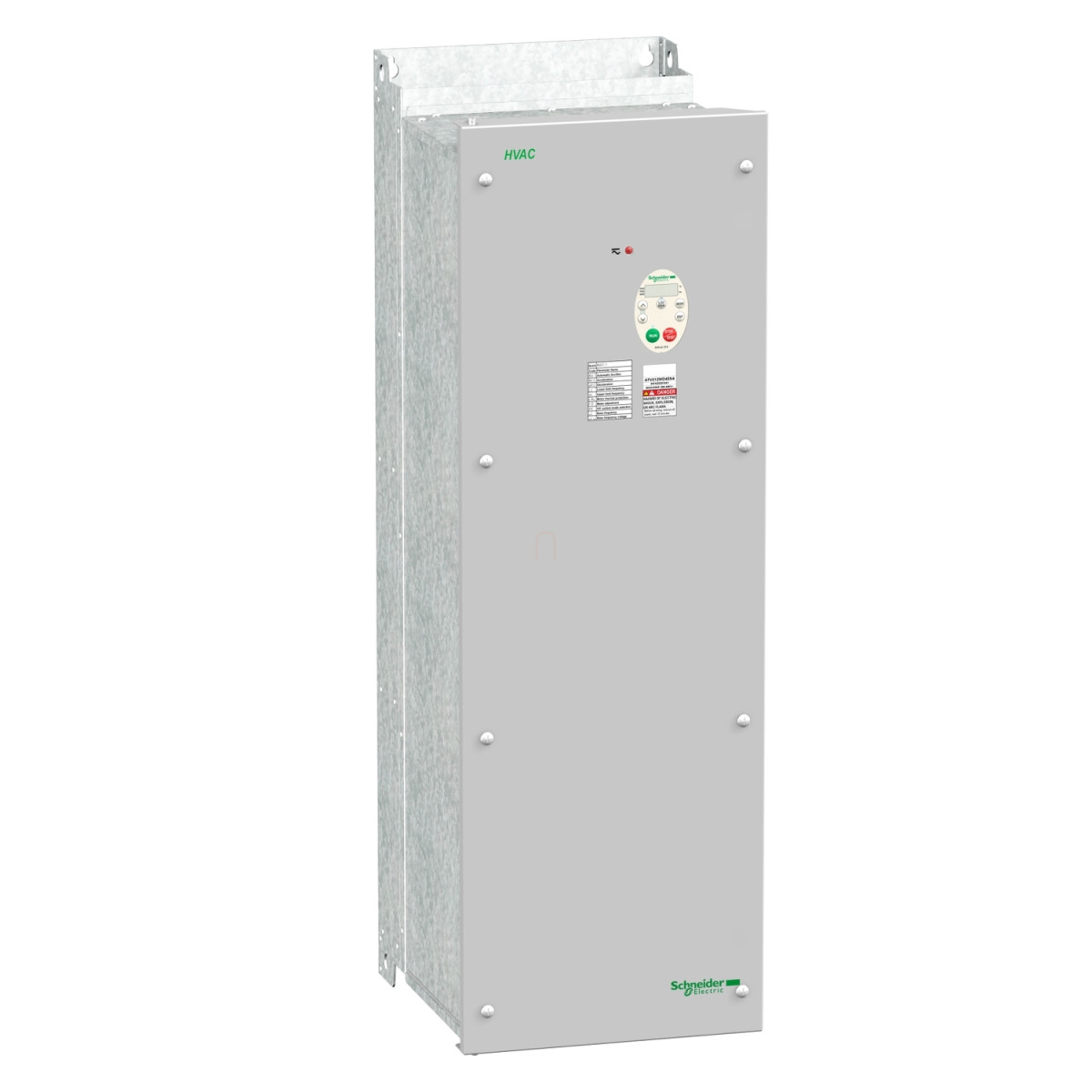

Az Altivar 212 frekvenciaváltó család ATV212WD45N4 típusú tagja egy sokoldalú, kifejezetten épületgépészeti és HVAC (fűtés, szellőzés, légkondicionálás) alkalmazásokra tervezett professzionális készülék. A Schneider Electric által gyártott 45 kW-os (60 lóerős) változtatható sebességű hajtás szivattyúk és ventilátorok energiahatékony vezérlésére optimalizált, amellyel jelentős energia-megtakarítás érhető el.
Az ATV212WD45N4 modell 3 fázisú, 380-480 V-os tápfeszültséggel működik, tápfeszültség tűrése -15%...+10%. A készülék robusztus IP55 védettségi fokozattal rendelkezik, amely kiváló védelmet nyújt por és nedvesség ellen, így kültéri vagy ipari környezetben is megbízhatóan működik. Az integrált C2 EMC osztályú szűrőnek köszönhetően minimalizálja az elektromágneses zavarokat és biztosítja a megbízható működést érzékeny környezetben is.
A frekvenciaváltó számos kommunikációs protokollt támogat, beleértve a BACnet-et, APOGEE FLN-t, Modbus-t, LonWorks-öt és METASYS N2-t, így könnyedén integrálható épületfelügyeleti rendszerekbe. A készülék 0,5-200 Hz közötti kimeneti frekvenciát biztosít, amely széles fordulatszám-szabályozási tartományt tesz lehetővé. A sebesség szabályozás pontossága +/- 10% a névleges csúszáshoz képest, ami megfelelő precizitást nyújt a legtöbb HVAC alkalmazáshoz.
A készülék fejlett motorvezérlési funkciókat kínál, mint például a szenzor nélküli fluxusvektoros vezérlés, valamint többféle feszültség/frekvencia szabályozási mód, beleértve az energiatakarékos kvadratikus U/f jelleggörbét. A hajtás automatikus motorcsúszás-kompenzációval rendelkezik, ami javítja a sebesség-szabályozás stabilitását változó terhelés mellett is. A beépített túlterhelés védelem lehetővé teszi 120%-os nyomaték biztosítását 60 másodpercig.
Az ATV212WD45N4 frekvenciaváltó átfogó védelmi funkciókkal rendelkezik, beleértve a túlmelegedés elleni védelmet, rövidzárlat elleni védelmet, bemeneti fáziskimaradás elleni védelmet, túlfeszültség védelmet és még sok egyebet. A készülékház méretei: 284 mm széles, 880 mm magas és 343 mm mély, ami kompakt elhelyezést tesz lehetővé. A 8 kHz-es névleges kapcsolási frekvencia optimális kompromisszumot jelent a hatékonyság és a zajszint között, amely 64 dB a készülék esetében. A kapcsolási frekvencia 6-16 kHz között állítható, magasabb értékeknél természetesen derating alkalmazandó.
A frekvenciaváltó analóg és digitális I/O portokkal is rendelkezik, ami rugalmas vezérlést tesz lehetővé. A 2 analóg bemenet és 1 analóg kimenet mellett számos digitális bemenettel és kimenettel is rendelkezik. A PI szabályozó funkcióval könnyedén megvalósítható nyomás vagy térfogatáram állandó értéken tartása. A készülék -10°C és +40°C közötti környezeti hőmérsékleten működik derating nélkül, és 40-50°C között derating alkalmazásával. A frekvenciaváltó 1000 m tengerszint feletti magasságig teljes teljesítményt nyújt, e felett pedig magasság-derating szükséges.
Schneider Electric Altivar ATV226 - ATV212WD45N4 - frekvenciaváltó épületes alkalmazásokra, BACnet, 45kW, 3f, 380…480VAC, IP55, C2 osztályú EMC szűrővel műszaki adatok
Főbb jellemzők
Eszköz rövid neve: ATV212
Termék rendeltetése: Aszinkron motorok
Hálózati fázisok száma: 3 fázis
Motor teljesítmény: 45 kW / 60 LE
Tápfeszültség határértékek: 323...528 V
Tápfrekvencia: 50...60 Hz - 5...5%
Vonali áram: 83,8 A 380 V-nál, 65,9 A 480 V-nál
Termékcsalád: Altivar 212
Termék vagy komponens típusa: Változtatható sebességű hajtás
Speciális alkalmazási terület: Szivattyúk és ventilátorok HVAC rendszerekben
Kommunikáció és csatlakozások
Kommunikációs port protokoll: BACnet, APOGEE FLN, Modbus, LonWorks, METASYS N2
Névleges tápfeszültség: 380...480 V - 15...10%
EMC szűrő: Beépített C2 osztályú EMC szűrő
IP védettségi fokozat: IP55
Teljesítmény jellemzők
Látszólagos teljesítmény: 61,9 kVA 380 V-nál
Folyamatos kimeneti áram: 94 A 380 V-nál, 94 A 460 V-nál
Maximális átmeneti áram: 103,4 A 60 másodpercig
Fordulatszám szabályozás kimeneti frekvenciája: 0,5...200 Hz
Fordulatszám tartomány: 1...10
Fordulatszám pontosság: +/- 10% a névleges csúszáshoz képest 0,2 Tn - Tn
Védelmek és biztonság
Helyi jelzés: 1 LED (piros) a DC busz energizált állapotának jelzésére
Kimeneti feszültség: <= tápfeszültség
Szigetelés: Elektromos szigetelés a teljesítmény és vezérlés között
Védelmi funkciók
Túlmelegedés védelem
Teljesítményfokozat hővédelme
Rövidzárlat védelem a motorfázisok között
Bemeneti fáziskimaradás védelem
Túláram védelem a kimeneti fázisok és föld között
Túlfeszültség védelem a DC buszon
Szakadás védelem a vezérlőáramkörben
Túlsebességi határérték védelem
Tápfeszültség túlfeszültség és alulfeszültség védelem
Mechanikai jellemzők
Szélesség: 284 mm
Magasság: 880 mm
Mélység: 343 mm
Környezeti jellemzők
Szennyezettségi fok: 3 az IEC 61800-5-1 szerint
Vibrációállóság: 1,5 mm (f= 3...13 Hz) az IEC 60068-2-6 szerint
Ütésállóság: 15 gn 11 ms-ig az IEC 60068-2-27 szerint
Környezeti jellemzők: 3C1 osztály, 3S2 osztály az IEC 60721-3-3 szerint
Zajszint: 64 dB a 86/188/EEC szerint
Üzemi magasság: <= 1000 m derating nélkül, 1000...3000 m között 1% derating per 100 m
Relatív páratartalom: 5...95% kondenzáció nélkül
Környezeti hőmérséklet üzemeltetéshez: -10...40°C (derating nélkül), 40...50°C (derating alkalmazásával)
Üzemeltetési pozíció: Függőleges +/- 10 fok
