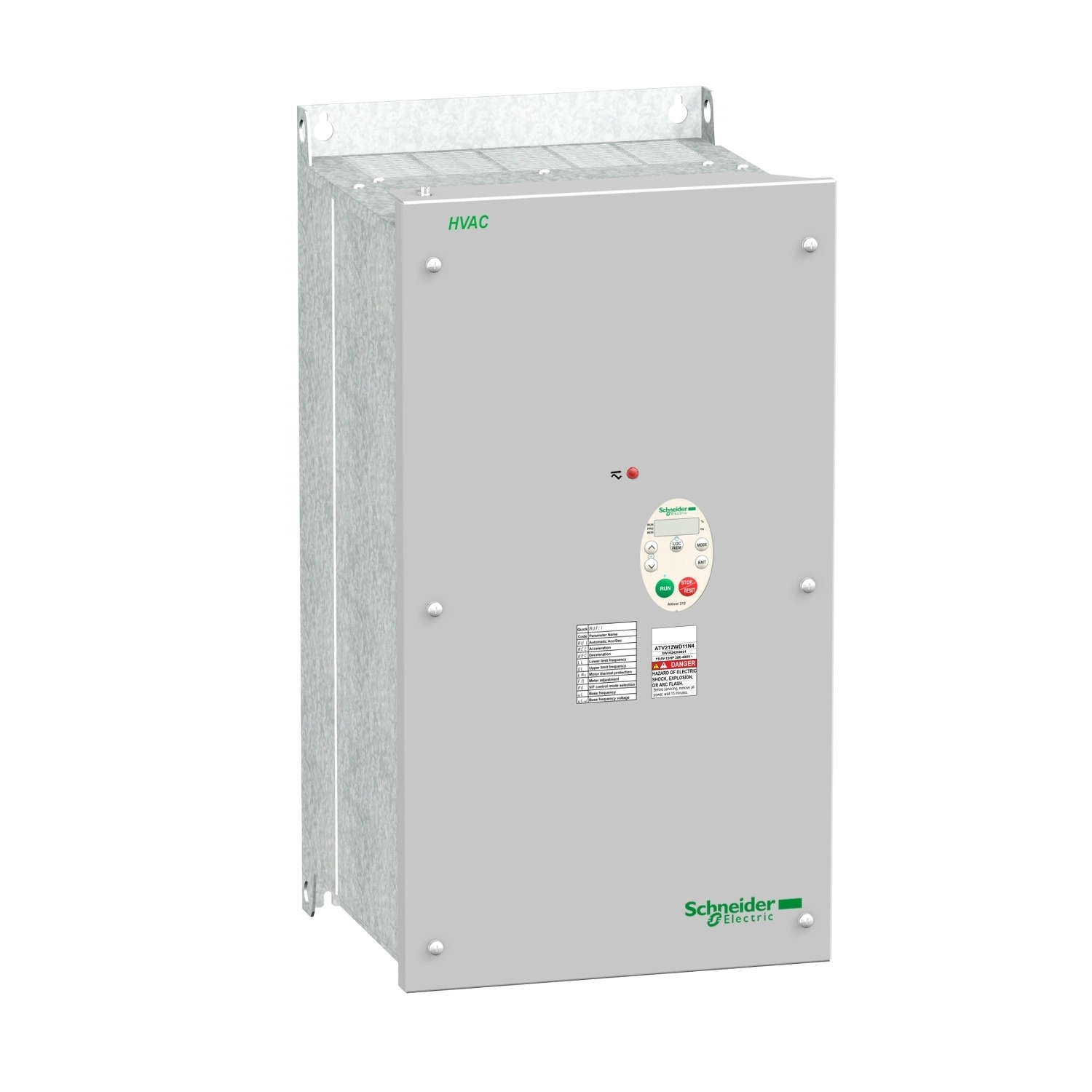

Az Altivar 212 WD11N4C egy fejlett, változtatható sebességű frekvenciaváltó, amelyet kifejezetten HVAC alkalmazásokhoz (fűtés, szellőzés és légkondicionálás) terveztek, elsősorban szivattyúkhoz és ventilátorokhoz. Ez a 11 kW-os (15 lóerős) készülék kiváló választás épületgépészeti rendszerekhez, ahol az energiahatékonyság, a megbízhatóság és a precíz vezérlés alapvető követelmények.
A Schneider Electric ATV212 sorozatának részeként, ez a 3 fázisú, 380-480 V-os IP55 védettségű frekvenciaváltó ideális kültéri vagy poros, nedves környezetben történő telepítéshez. A beépített C1 osztályú EMC szűrő biztosítja, hogy az elektromágneses interferencia minimális legyen, megfelelve a legszigorúbb EMC szabványoknak is. A készülék képes 0,5-200 Hz frekvenciatartományban működni, ami rendkívül széles sebességtartományt tesz lehetővé az alkalmazásokhoz.
Az ATV212WD11N4C rugalmas kommunikációs lehetőségekkel rendelkezik, támogatva a BACnet, METASYS N2, LonWorks, Modbus és APOGEE FLN protokollokat, így könnyen integrálható különböző épületfelügyeleti rendszerekbe. A készülék kompakt kialakítású (290 mm széles, 560 mm magas és 315 mm mély), amely megkönnyíti a telepítést akár szűkös helyeken is. A 36,5 kg-os nettó súlyával a frekvenciaváltó robusztus felépítésű, ugyanakkor kezelhető méretű.
A frekvenciaváltó számos vezérlési profilt kínál, beleértve a feszültség/frekvencia arányt különböző beállításokkal, az energiatakarékos kvadratikus U/f vezérlést, valamint a flux vektor vezérlést érzékelő nélkül. A készülék képes 120%-os átmeneti nyomatékot biztosítani a névleges motornyomaték 60 másodpercig, ami biztosítja a megfelelő teljesítményt indítási és terhelési csúcsok esetén. A beállítható gyorsítási és lassítási rámpák (0,01-3200 s között) lehetővé teszik a rendszer finomhangolását az alkalmazás igényeinek megfelelően.
A készülék kiterjedt védelmi funkciókkal rendelkezik, amelyek megóvják mind a motort, mind magát a frekvenciaváltót. Ezek közé tartozik a túlmelegedés elleni védelem, a rövidzárlat elleni védelem, a fáziskiesés elleni védelem, valamint a túlfeszültség és feszültségesés elleni védelem. A frekvenciaváltó -10°C és 40°C közötti környezeti hőmérséklet-tartományban működik teljes terheléssel, és akár 50°C-ig is használható teljesítménycsökkentéssel. A 6-16 kHz között állítható kapcsolási frekvencia lehetővé teszi az optimális egyensúlyt a motor zajszintje és a hatékonyság között.
Schneider Electric Altivar ATV225 - ATV212WD11N4C - frekvenciaváltó épületes alkalmazásokra, BACnet, 11kW, 3f, 380…480VAC, IP55, C1 osztályú EMC szűrővel műszaki adatok
Általános jellemzők
Készülék rövid neve: ATV212
Termék rendeltetése: Aszinkron motorok
Hálózati fázisok száma: 3 fázis
Motorteljesítmény: 11 kW / 15 LE
Tápfeszültség határértékek: 323...528 V
Tápfrekvencia: 50...60 Hz - 5...5%
Hálózati áram: 21,1 A 380 V-nál, 16,7 A 480 V-nál
Termékcsalád: Altivar 212
Termék típusa: Változtatható sebességű hajtás
Specifikus alkalmazás: Szivattyúk és ventilátorok HVAC rendszerekben
Kommunikáció és csatlakozás
Kommunikációs protokollok: BACnet, METASYS N2, LonWorks, Modbus, APOGEE FLN
Névleges tápfeszültség: 380...480 V - 15...10%
EMC szűrő: Beépített C1 osztályú EMC szűrő
IP védettség: IP55
Teljesítmény adatok
Látszólagos teljesítmény: 17,1 kVA 380 V-nál
Folyamatos kimeneti áram: 22,5 A 380 V-nál, 22,5 A 460 V-nál
Maximális átmeneti áram: 24,8 A 60 másodpercig
Hajtás kimeneti frekvenciája: 0,5...200 Hz
Sebességtartomány: 1...10
Sebesség pontosság: +/- 10% névleges csúszás 0,2 Tn - Tn
Helyi jelzés: 1 LED (piros) a DC busz feszültség jelzésére
Kimeneti feszültség: <= tápfeszültség
Szigetelés: Elektromos, a teljesítmény és vezérlés között
Fizikai jellemzők
Szélesség: 290 mm
Magasság: 560 mm
Mélység: 315 mm
Nettó súly: 36,5 kg
Környezeti feltételek
Üzemi környezeti hőmérséklet: -10...40°C (teljes terheléssel), 40...50°C (teljesítménycsökkentéssel)
Működési pozíció: Függőleges +/- 10 fok
Relatív páratartalom: 5...95% kondenzáció nélkül
Üzemi magasság: <= 1000 m teljesítménycsökkentés nélkül, 1000...3000 m magasságig 1% teljesítménycsökkentéssel 100 méterenként
Szabványok és tanúsítványok
Tanúsítványok: CE, C-Tick, NOM 117, UL, CSA
Szabványok: IEC 61800-5-1, IEC 61800-3
Vezérlési jellemzők
Motor vezérlési profil: Feszültség/frekvencia arány (2 pont), Energiatakarékos kvadratikus U/f, Érzékelő nélküli flux vektor vezérlés, Automatikus IR kompenzáció, 5-pontos feszültség/frekvencia arány
Nyomaték pontosság: +/- 15%
Átmeneti túlnyomaték: 120% a névleges motornyomaték +/- 10% 60 másodpercig
Gyorsítási és lassítási rámpák: Lineáris, 0,01-3200 s között állítható, vagy automatikus a terhelés alapján
