Az Altivar 212 ATV212WU55N4C egy professzionális, 3 fázisú frekvenciaváltó, amelyet kifejezetten épületgépészeti alkalmazásokhoz, elsősorban szivattyúk és ventilátorok működtetéséhez fejlesztettek ki. A Schneider Electric által gyártott készülék ideális megoldást nyújt az energiahatékonyság és a folyamatszabályozás optimalizálására HVAC (fűtés, szellőzés, légkondicionálás) rendszerekben.
A frekvenciaváltó 5,5 kW (7,5 lóerő) teljesítményű aszinkron motorok vezérlésére alkalmas, 380-480 V feszültségtartományban működik. Az ATV212WU55N4C modell IP55 védettséggel rendelkezik, így kitűnően alkalmazható olyan környezetben is, ahol por vagy nedvesség előfordulhat. Az integrált C1 osztályú EMC szűrő biztosítja, hogy a készülék megfeleljen a legszigorúbb elektromágneses kompatibilitási előírásoknak, minimalizálva a környező elektronikus berendezésekre gyakorolt zavaró hatásokat.
Az Altivar 212 sorozat különösen impozáns kommunikációs képességekkel rendelkezik. Az ATV212WU55N4C támogatja a LonWorks, METASYS N2, APOGEE FLN, BACnet és Modbus kommunikációs protokollokat, így rendkívül rugalmasan illeszthető a legtöbb épületfelügyeleti rendszerhez. A kommunikáció 2-vezetékes RS485 interfészen keresztül történik, 9600 vagy 19200 bps adatátviteli sebességgel, RTU átviteli kerettel. A készülék címtartománya 1-247 közötti, így komplex hálózatok kiépítésére is alkalmas.
A frekvenciaváltó kiváló motorvezérlési tulajdonságokkal rendelkezik. Többféle vezérlési profil közül választhatunk: feszültség/frekvencia arány automatikus IR kompenzációval, fluxusvektoros vezérlés érzékelő nélkül, energiatakarékos kvadratikus U/f karakterisztika, valamint 2 és 5 pontos feszültség/frekvencia görbe. A forgatónyomaték pontossága ±15%, és a készülék képes 120%-os tranziens túlterhelés kezelésére 60 másodpercig. A frekvenciaváltó 0,5-200 Hz kimeneti frekvencia tartományban működik, 1:10 sebességtartománnyal. A kapcsolási frekvencia 6-16 kHz között állítható, a névleges kapcsolási frekvencia 12 kHz.
A beépített védelmi funkciók kiterjedt rendszere biztosítja mind a motor, mind a frekvenciaváltó biztonságos működését. A védelem kiterjed többek között túlmelegedés, rövidzárlat, fáziskimaradás, túláram, túlfeszültség esetére, valamint motor termikus védelem és PTC szondák kezelésére is. Az ATV212WU55N4C kompakt méretekkel rendelkezik: 230 mm széles, 340 mm magas és 208 mm mély, súlya 10,55 kg.
A környezeti működési feltételek tekintetében a készülék -10°C és +40°C között teljes terheléssel, 40-50°C között pedig derating alkalmazásával üzemeltethető. A relatív páratartalom 5-95% lehet kondenzáció nélkül. A frekvenciaváltó maximum 1000 méter tengerszint feletti magasságig használható korlátozás nélkül, 1000-3000 méter között pedig 1% teljesítménycsökkentés szükséges 100 méterenként. A zajszint 55 dB, ami megfelel az európai előírásoknak.

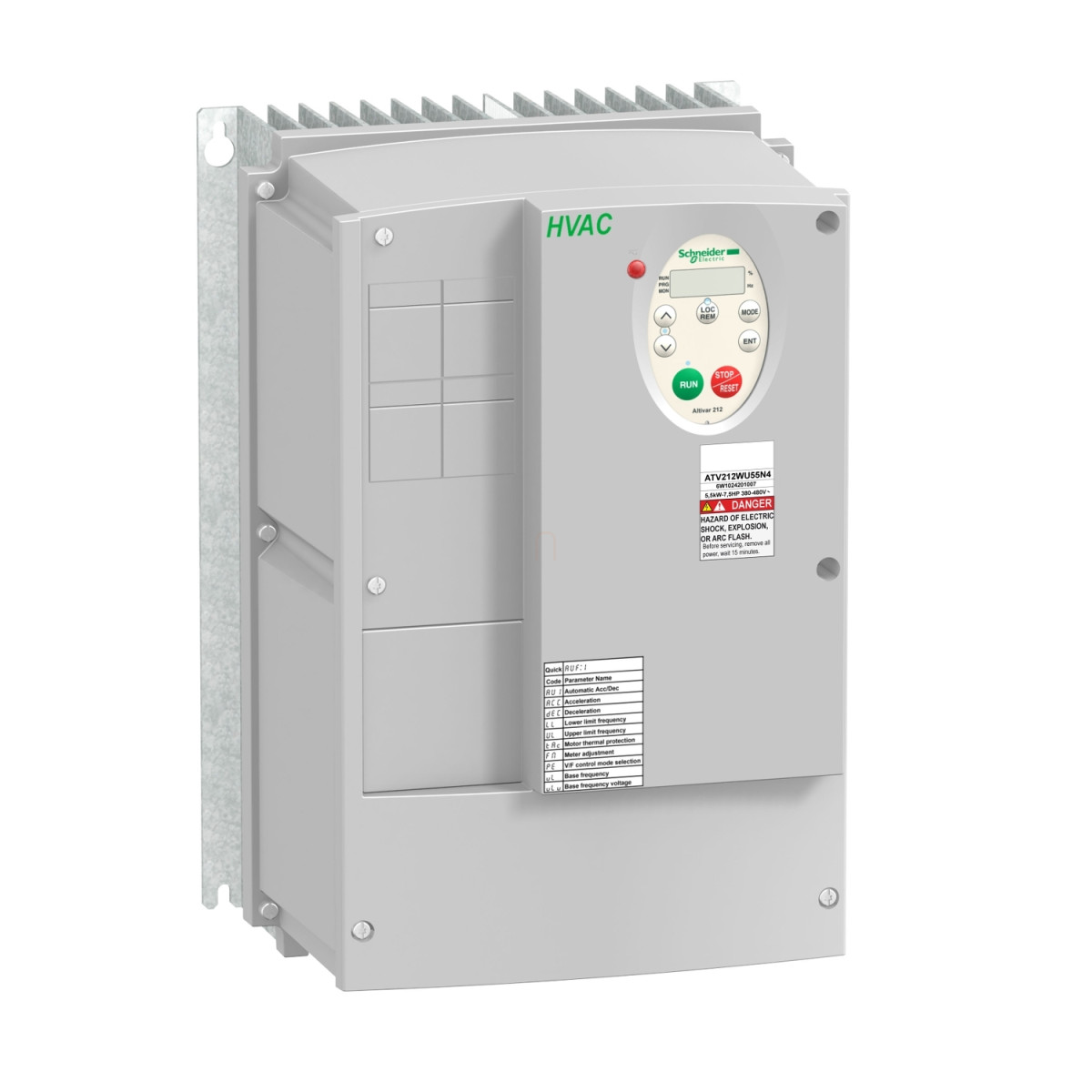

Schneider Electric Altivar ATV223 - ATV212WU55N4C - frekvenciaváltó épületes alkalmazásokra, BACnet, 5,5kW, 3f, 380…480VAC, IP55, C1 osztályú EMC szűrővel műszaki adatok
Alap adatok
Eszköz rövid neve: ATV212
Termékcsalád: Altivar 212
Termék típusa: Frekvenciaváltó
Termékalkalmazás: Szivattyúk és ventilátorok HVAC rendszerekben
Teljesítmény jellemzők
Motorteljesítmény: 5,5 kW / 7,5 LE
Névleges tápfeszültség: 380...480 V -15%...+10%
Hálózati fázisok száma: 3 fázis
Tápfeszültség határok: 323...528 V
Tápfrekvencia: 50...60 Hz ±5%
Vonali áram: 11 A 380 V-on, 8,7 A 480 V-on
Látszólagos teljesítmény: 9,1 kVA 380 V-on
Folyamatos kimeneti áram: 12 A 380 V-on, 12 A 460 V-on
Maximális tranziens áram: 13,2 A 60 másodpercig
Védettség és EMC
IP védettségi szint: IP55 az IEC 61800-5-1 és IEC 60529 szerint
EMC szűrő: Integrált C1 osztályú EMC szűrő
Működési jellemzők
Frekvenciaváltó kimeneti frekvencia: 0,5...200 Hz
Sebességtartomány: 1...10
Sebességpontosság: ±10% névleges csúszás 0.2 Tn-től Tn-ig
Forgatónyomaték pontosság: ±15%
Tranziens túlterhelés: 120% névleges motornyomaték ±10% 60 másodpercig
Kommunikáció
Kommunikációs protokollok: LonWorks, METASYS N2, APOGEE FLN, BACnet, Modbus
Fizikai interfész: 2-vezetékes RS485
Csatlakozó típusa: 1 nyitott stílusú, 1 RJ45
Átviteli sebesség: 9600 bps vagy 19200 bps
Átviteli keret: RTU
Címtartomány: 1...247
Motorvezérlési profilok
Aszinkron motor vezérlési profilok:
Feszültség/frekvencia arány, automatikus IR kompenzáció (U/f + automatikus Uo)
Fluxusvektoros vezérlés érzékelő nélkül, standard
Feszültség/frekvencia arány - Energiatakarékos, kvadratikus U/f
Feszültség/frekvencia arány, 5 pontos
Feszültség/frekvencia arány, 2 pontos
Mechanikai jellemzők
Szélesség: 230 mm
Magasság: 340 mm
Mélység: 208 mm
Nettó súly: 10,55 kg
Környezeti jellemzők
Működési környezeti hőmérséklet: -10...40 °C (derating nélkül), 40...50 °C (derating tényezővel)
Relatív páratartalom: 5...95% kondenzáció nélkül, 5...95% csöpögő víz nélkül
Üzemi tengerszint feletti magasság: 1000...3000 m 2000 m-re korlátozva a Corner Grounded elosztóhálózat esetén, 1% áramcsökkenés 100 méterenként, ≤1000 m derating nélkül
Zajszint: 55 dB a 86/188/EEC-nek megfelelően
Üzemi helyzet: Függőleges ±10 fok
Tanúsítványok és szabványok
Tanúsítványok: NOM 117, UL, CSA, C-Tick
Jelölés: CE
Szabványok: IEC 61800-5-1, IEC 61800-3 környezetek 1 kategória C1/C2/C3, IEC 61800-3 környezetek 2 kategória C1/C2/C3, CE, UL, CSA, C-Tick N1831, GOST
