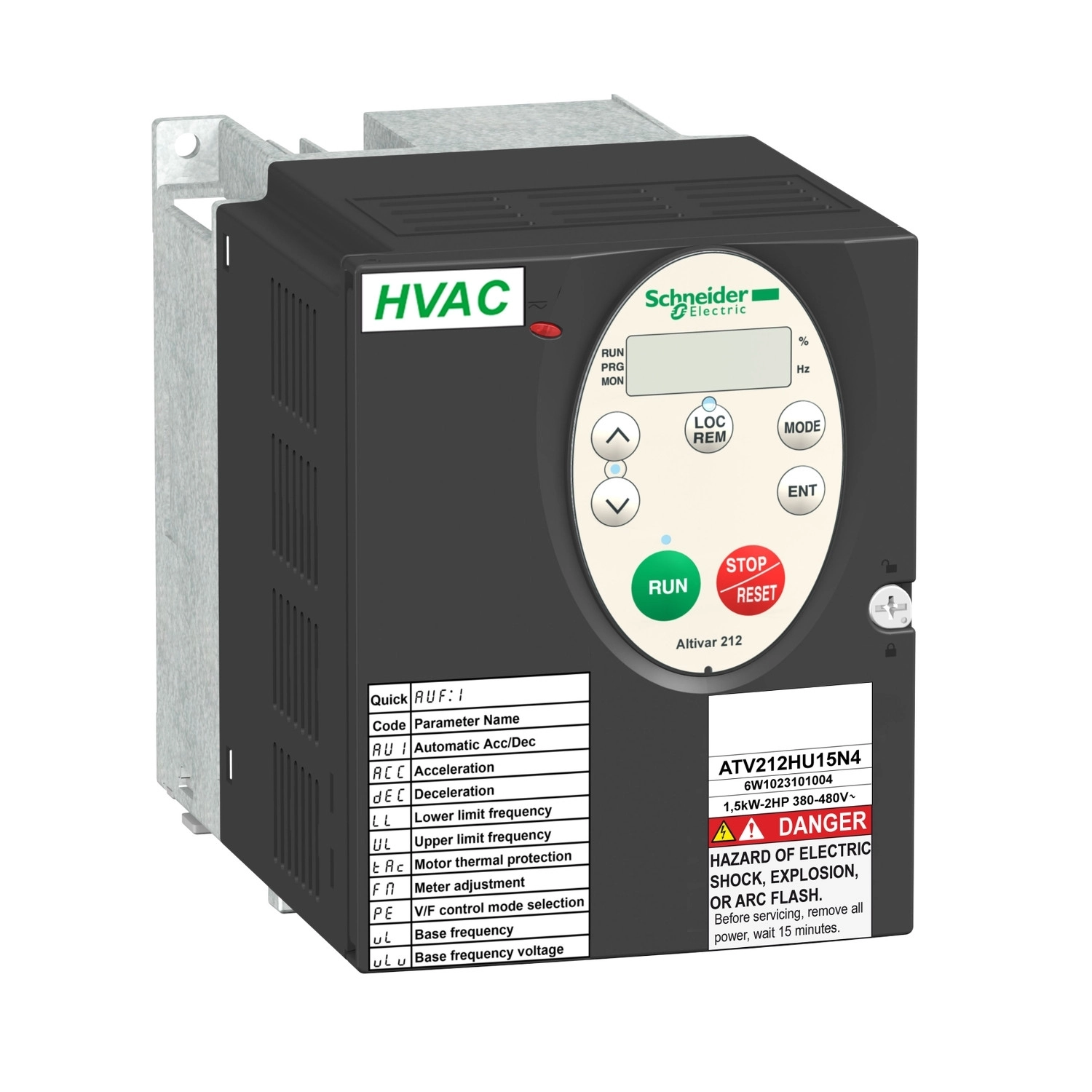

Az Altivar 212 sorozatú frekvenciaváltók a Schneider Electric kiváló minőségű megoldásai speciálisan épületgépészeti alkalmazásokra, mint például szivattyúk, ventilátorok és HVAC rendszerek vezérlésére. Az ATV212HU22N4 típusjelű készülék 2,2 kW/3 lóerős teljesítményű aszinkron motorok működtetésére alkalmas, három fázisú, 380-480 V-os tápfeszültséggel. A beépített C2 osztályú EMC szűrővel ellátott eszköz IP21 védettségi fokozattal rendelkezik, ami biztosítja a megfelelő védelmet por és függőlegesen csepegő víz ellen.
A készülék kompakt kialakítású, mindössze 107 mm széles, 143 mm magas és 150 mm mély, és csak 2 kg súlyú, így könnyen telepíthető akár szűkös helyekre is. A frekvenciaváltó 0,5-200 Hz kimeneti frekvencia tartományban működik, és 1:10 arányú sebességszabályozást tesz lehetővé. A beépített funkcionalitás lehetővé teszi a motorvédelmet túlmelegedés, rövidzárlat és egyéb üzemzavarok ellen, továbbá védelmet nyújt a bemeneti fáziskimaradás és túlfeszültség esetén is.
A kommunikációs képességek különösen kiemelkedőek ennél a modellnél: beépített BACnet, LonWorks, Modbus, METASYS N2 és APOGEE FLN protokollok támogatása teszi lehetővé az épületautomatizálási rendszerekbe való egyszerű integrálást. A megfelelő csatlakozási lehetőségeknek köszönhetően a készülék rugalmasan használható különböző vezérlési konfigurációkban, legyen szó kétvezetékes vagy háromvezetékes irányításról. Az analóg be- és kimenetek is konfigurálhatóak: feszültség (0-10V) vagy áram (0-20mA, 4-20mA) üzemmódban is működtethetők.
Az ATV212HU22N4 tartalmaz beépített PI szabályozót is, valamint számos motorvezérlési profilt, köztük energia-megtakarító üzemmódot is, amely különösen hasznos ventilátorok és szivattyúk működtetése során. A frekvenciaváltó képes az automatikus nyomatékkompenzációra, valamint számos egyéb fejlett funkciót kínál, mint például a fékezés egyenáram-befecskendezéssel. A névleges kapcsolási frekvencia 12 kHz, amely 6-16 kHz között állítható, a telepítési környezettől és a hőmérsékleti feltételektől függően.
A készülék széles környezeti hőmérséklettartományban (-10...+40 °C derating nélkül, +40...+50 °C derating tényezővel) működik, és számos telepítési opcióval rendelkezik. A szerelési pozíció függőleges, ±10 fokos eltéréssel. A telepítéshez három különböző típusú felszerelés (A, B és C típus) alkalmazható, valamint a készüléket tokozott kivitelben is lehet használni, akár IP54 védettség biztosításával. A frekvenciaváltó megfelel a vonatkozó szabványoknak, többek között az IEC 61800-3 és IEC 61800-5-1 előírásoknak, és rendelkezik CE, CSA, UL és egyéb szükséges tanúsítványokkal.
Schneider Electric Altivar ATV221 műszaki adatok
Főbb paraméterek
Eszköz rövid megnevezése: ATV212
Termékcsalád: Altivar 212
Termék típusa: Frekvenciaváltó
Speciális alkalmazás: Szivattyúk és ventilátorok HVAC alkalmazásokhoz
Motor teljesítmény: 2,2 kW / 3 LE
Hálózati fázisszám: 3 fázis
Tápfeszültség határok: 323...528 V
Névleges tápfeszültség: 380...480 V -15...+10%
Tápfrekvencia: 50...60 Hz ±5%
Vonali áram: 3,6 A 480 V-nál, 4,6 A 380 V-nál
Kommunikációs jellemzők
Kommunikációs port protokoll: BACnet, LonWorks, Modbus, METASYS N2, APOGEE FLN
Fizikai interfész: 2 vezetékes RS 485
Csatlakozó típusa: 1 nyitott típus, 1 RJ45
Átviteli sebesség: 9600 bps vagy 19200 bps
Átviteli keret: RTU
Címtartomány: 1...247
Védelmi funkciók
EMC szűrő: C2 osztályú EMC szűrő beépítve
IP védettségi fokozat: IP21
Védelmek: Túlmelegedés, hőkioldás a teljesítményfokozatban, rövidzárlat a motor fázisok között, bemeneti fáziskiesés, túláram a kimeneti fázisok és a föld között, túlfeszültség a DC buszon, szakadás a vezérlőáramkörben, fordulatszám-határérték túllépése, vonali tápellátás túl- és alulfeszültség
Működési jellemzők
Látszólagos teljesítmény: 3,9 kVA 380 V-nál
Folyamatos kimeneti áram: 5,1 A 380 V-nál, 5,1 A 460 V-nál
Maximális átmeneti áram: 5,6 A 60 s-ig
Frekvenciaváltó kimeneti frekvencia: 0,5...200 Hz
Sebességtartomány: 1...10
Sebesség pontosság: ±10% névleges csúszás 0,2 Tn - Tn
Kapcsolási frekvencia: 6...16 kHz állítható, 12...16 kHz derating tényezővel
Névleges kapcsolási frekvencia: 12 kHz
Szabályozási hurok: Állítható PI szabályozó
Fizikai jellemzők
Szélesség: 107 mm
Magasság: 143 mm
Mélység: 150 mm
Nettó tömeg: 2 kg
Környezeti feltételek
Környezeti hőmérséklet üzemeltetéshez: -10...40 °C (derating nélkül), 40...50 °C (derating tényezővel)
Üzemi pozíció: Függőleges ±10 fok
Relatív páratartalom: 5...95% kondenzáció nélkül
Üzemi tengerszint feletti magasság: ≤1000 m derating nélkül, 1000...3000 m korlátozva 2000 m-ig sarokföldelt elosztóhálózat esetén, 1% derating minden 100 m-re
