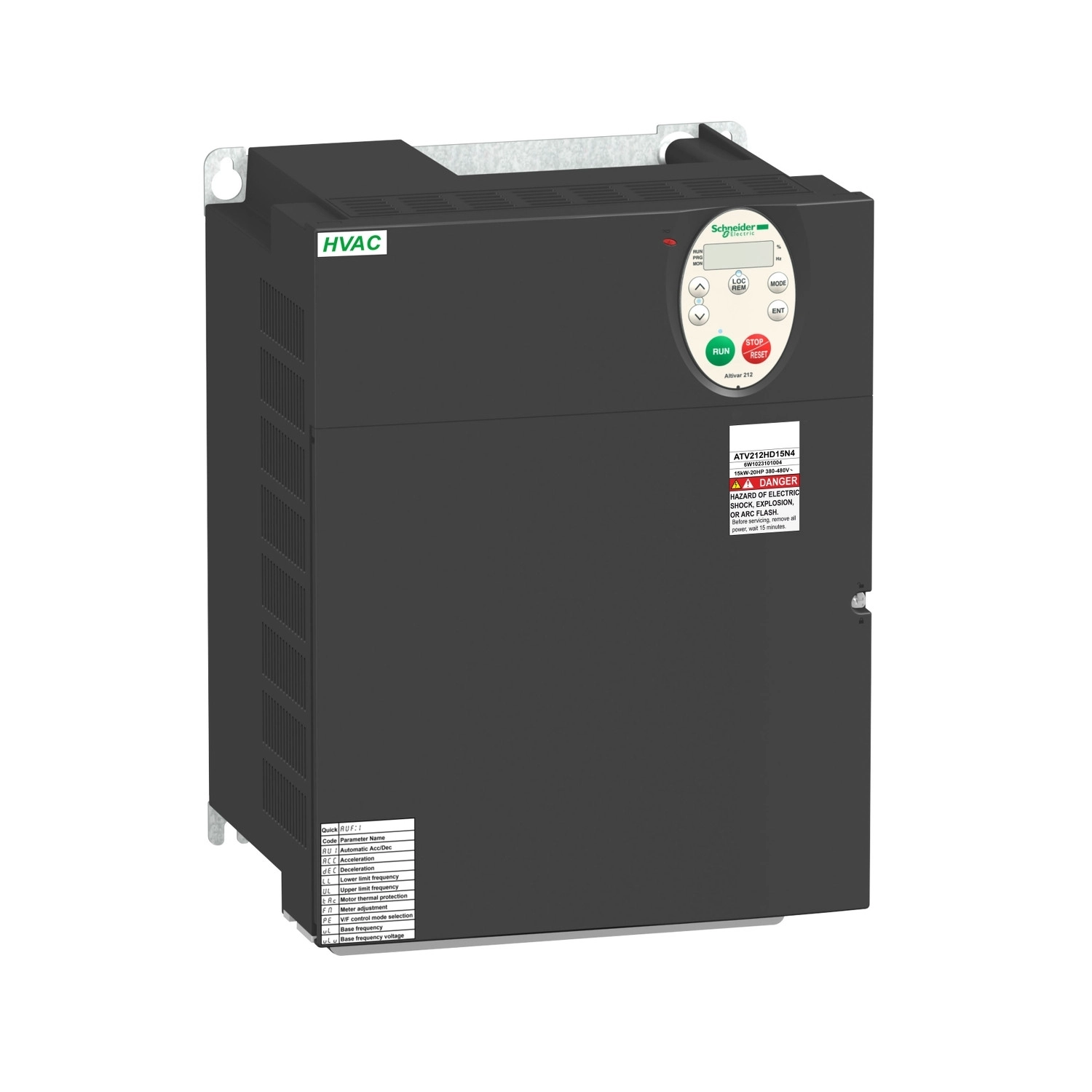

Az ATV212HD15N4 egy prémium minőségű Schneider Electric Altivar 212 változtatható fordulatszámú frekvenciaváltó, amely kifejezetten épületgépészeti (HVAC) alkalmazásokra lett kifejlesztve. Ez a 15 kW teljesítményű, 3 fázisú hajtás ideális választás szivattyúk és ventilátorok energiahatékony vezérléséhez az építőipar és létesítménygazdálkodás területén, különös tekintettel a fűtési, szellőzési és légkondicionálási rendszerekre.
A készülék 380-480 V közötti hálózati feszültséggel üzemeltethető, így rugalmasan illeszkedik a különböző ipari és kereskedelmi telephelyek elektromos rendszeréhez. Az integrált Class C2 EMC szűrő biztosítja, hogy a frekvenciaváltó ne okozzon elektromágneses zavarokat más érzékeny elektronikus berendezések számára, míg az IP21 védettségi szint megfelelő védelmet nyújt por és csepegő víz ellen.
Az Altivar 212 hajtás kiváló kommunikációs képességekkel rendelkezik, támogatva a legfontosabb épületautomatizálási protokollokat, mint a BACnet, Modbus, METASYS N2, APOGEE FLN és LonWorks. Ez lehetővé teszi a zökkenőmentes integrációt a modern épületfelügyeleti rendszerekbe (BMS), így a frekvenciaváltó távolról is konfigurálható és felügyelhető. A többféle kommunikációs opció biztosítja, hogy a hajtás kompatibilis legyen a meglévő rendszerekkel és jövőbeli fejlesztésekkel egyaránt.
A készülék 0,5-200 Hz közötti kimeneti frekvencia-tartománnyal és 1:10 sebességszabályozási tartománnyal rendelkezik, ami széles alkalmazási lehetőséget biztosít. Az aszinkron motorok vezérlésére tervezett hajtás többféle motorvezérlési profilt kínál, beleértve a fluxusvektoros vezérlést érzékelő nélkül, valamint különböző feszültség/frekvencia arányú vezérlési módokat. A kvadratikus U/f karakterisztika kifejezetten a szivattyú és ventilátor alkalmazásokhoz lett optimalizálva, jelentős energiamegtakarítást eredményezve a hagyományos hajtásokhoz képest.
A frekvenciaváltó átfogó védelmi funkciókkal rendelkezik, beleértve a túlmelegedés elleni védelmet, rövidzárlat elleni védelmet, túlfeszültség és feszültségesés elleni védelmet, valamint speciális motorvédelmi funkciókat. A 6-16 kHz között állítható kapcsolási frekvencia lehetővé teszi az optimális egyensúly megtalálását a zajszint és a hatásfok között. Az ATV212HD15N4 beépített DC-injektálásos fékezéssel rendelkezik, és támogatja a PTC termisztoros motorvédelmet is.
A készülék kompakt kialakítású, méretei 245 x 330 x 190 mm, 11,65 kg tömeg mellett. A megfelelő szellőzés biztosítása érdekében a gyártó különböző szerelési típusokat ajánl, és részletes telepítési útmutatókat biztosít a különböző környezeti feltételekhez. Az ATV212HD15N4 -10°C és +40°C közötti környezeti hőmérsékleten üzemeltethető derating nélkül, és akár 1000 méter tengerszint feletti magasságig teljes terheléssel működtethető.
Schneider Electric Altivar ATV220 - ATV212HD15N4 műszaki adatok
Főbb jellemzők
Eszköz rövid neve: ATV212
Termékcsalád: Altivar 212
Termék típusa: Változtatható fordulatszámú hajtás
Termék rendeltetése: Aszinkron motorok
Speciális alkalmazási terület: Szivattyúk és ventilátorok HVAC rendszerekben
Elektromos jellemzők
Hálózati fázisszám: 3 fázis
Motor teljesítmény: 15 kW / 20 LE
Névleges tápfeszültség: 380...480 V (-15%...+10%)
Tápfeszültség határértékek: 323...528 V
Tápfrekvencia: 50...60 Hz (±5%)
Vonali áram: 22,8 A 480 V-nál, 28,5 A 380 V-nál
Látszólagos teljesítmény: 23,2 kVA 380 V-nál
Folyamatos kimeneti áram: 30,5 A 380 V-nál és 460 V-nál
Maximális tranziens áram: 33,6 A 60 másodpercig
Védelmi jellemzők
EMC szűrő: Integrált C2 osztályú EMC szűrő
IP védettségi fokozat: IP21
Szigetelés: Elektromos szigetelés a teljesítmény és vezérlés között
Teljesítmény jellemzők
Hajtás kimeneti frekvencia: 0,5...200 Hz
Sebesség tartomány: 1...10
Sebesség pontosság: ±10% a névleges csúszásra 0,2 Tn-tól Tn-ig
Forgatónyomaték pontosság: ±15%
Tranziens túlnyomaték: A névleges motornyomaték 120%-a ±10% 60 másodpercig
Kapcsolási frekvencia: 6...16 kHz állítható (12...16 kHz derating faktorral)
Névleges kapcsolási frekvencia: 12 kHz
Kommunikációs jellemzők
Kommunikációs port protokoll: BACnet, Modbus, METASYS N2, APOGEE FLN, LonWorks
Fizikai interfész: 2-vezetékes RS485
Csatlakozó típus: 1 nyitott stílusú, 1 RJ45
Átviteli sebesség: 9600 bps vagy 19200 bps
Be- és kimeneti jellemzők
Analóg bemenetek száma: 2
Analóg kimenetek száma: 1
Diszkrét kimenetek száma: 2
Analóg bemenet típusa: VIA kapcsolható feszültség (0...10 V DC), áram (0...20 mA), VIB feszültség vagy PTC szonda
Fizikai jellemzők
Szélesség: 245 mm
Magasság: 330 mm
Mélység: 190 mm
Nettó tömeg: 11,65 kg
Környezeti feltételek
Üzemi környezeti hőmérséklet: -10...40°C (derating nélkül), 40...50°C (derating faktorral)
Üzemi pozíció: Függőleges ±10 fok
Relatív páratartalom: 5...95% kondenzáció nélkül
Zajszint: 54 dB
