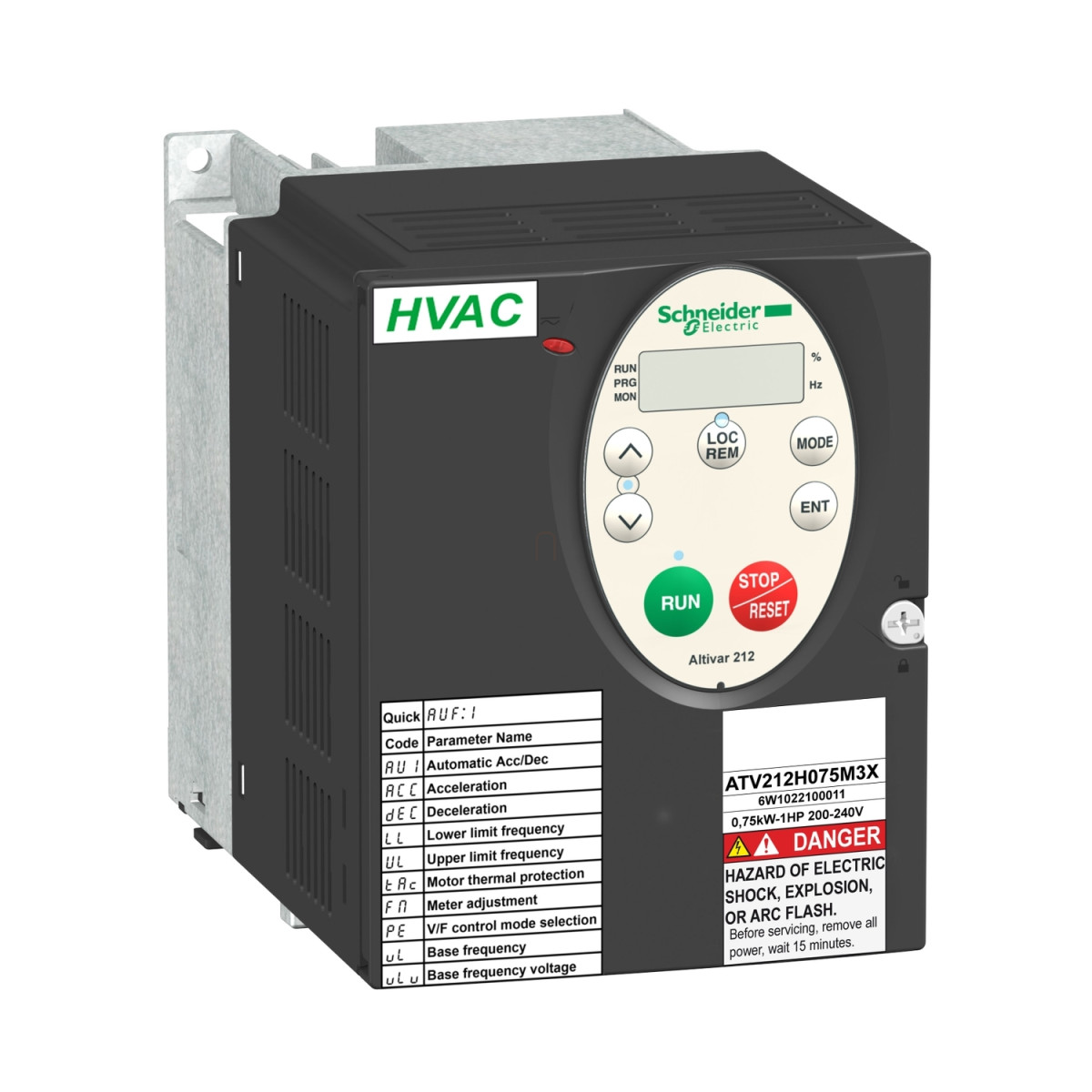

Az Altivar 212 típusú, ATV212H075N4 cikkszámú frekvenciaváltó a Schneider Electric kiemelkedő minőségű terméke, amely kimondottan épületgépészeti alkalmazásokra, szivattyúk és ventilátorok vezérlésére lett kifejlesztve. Ez a 0,75 kW (1 LE) teljesítményű, 3 fázisú készülék ideális választás olyan HVAC rendszerekhez, ahol energiahatékony megoldásra van szükség a légkezelő rendszerek és vízkeringetés szabályozásában.
A készülék 380-480 V-os tápfeszültség-tartománnyal rendelkezik, és kiváló védelmet biztosít IP21-es védettségi besorolásával a por és csepegő víz ellen. A beépített C2 EMC szűrő garantálja az elektromágneses kompatibilitást, így minimálisra csökkenti a környező elektronikai eszközökre gyakorolt zavaró hatásokat. A frekvenciaváltó széles, 0,5-200 Hz kimeneti frekvenciatartománnyal és 1:10 sebességszabályozási tartománnyal rendelkezik, amely rugalmas alkalmazhatóságot biztosít különböző épületgépészeti feladatokhoz.
Kommunikációs szempontból az ATV212H075N4 rendkívül sokoldalú: támogatja a Modbus, METASYS N2, APOGEE FLN, LonWorks és BACnet protokollokat, így könnyen integrálható épületfelügyeleti rendszerekbe. Ez a frekvenciaváltó számos intelligens védelemmel rendelkezik, többek között túlmelegedés, rövidzárlat, fáziskiesés, túlfeszültség és túláram ellen, valamint motor termikus védelem és PTC szonda csatlakoztatási lehetőséggel is ellátták. A szabályozási profilok között megtalálható a feszültség/frekvencia vezérlés automatikus csúszáskompenzációval, az energiatakarékos kvadratikus U/f karakterisztika, valamint a fluxusvektoros szabályozás is.
A készülék kompakt méretekkel rendelkezik (107 x 143 x 150 mm), és mindössze 2 kg tömegű, így könnyen telepíthető szűk helyekre is. A változtatható kapcsolási frekvencia (6-16 kHz) lehetővé teszi a motor zajszintjének optimalizálását. Az ATV212H075N4 kiválóan alkalmazható légkezelő berendezések ventilátoraihoz, szivattyúkhoz, és egyéb épületgépészeti alkalmazásokhoz, ahol fontos szempont az energiahatékonyság és a pontos szabályozhatóság. A készülék kimeneti árama 2,2 A 380 V-on és 460 V-on is, valamint rövid ideig képes 2,4 A túlterhelés elviselésére akár 60 másodpercig.
Schneider Electric Altivar ATV218 - ATV212H075N4 műszaki adatok
Általános jellemzők
Termékcsalád: Altivar 212
Eszköz rövid neve: ATV212
Alkalmazás: Aszinkron motorok hajtása
Terméktípus: Frekvenciaváltó
Specifikus alkalmazási terület: Szivattyúk és ventilátorok HVAC rendszerekben
Villamos jellemzők
Motor teljesítmény: 0,75 kW / 1 LE
Hálózati fázisszám: 3 fázis
Tápfeszültség határok: 323...528 V
Névleges tápfeszültség: 380...480 V (-15%...+10%)
Tápfrekvencia: 50...60 Hz (+/- 5%)
Vonali áram: 1,4 A 480 V-nál, 1,7 A 380 V-nál
Látszólagos teljesítmény: 1,6 kVA 380 V-nál
Folyamatos kimeneti áram: 2,2 A 380 V-nál, 2,2 A 460 V-nál
Maximális tranziens áram: 2,4 A 60 másodpercig
EMC szűrő: Beépített C2 EMC szűrő
Teljesítmény jellemzők
Frekvenciaváltó kimeneti frekvencia: 0,5...200 Hz
Sebességtartomány: 1...10
Sebességpontosság: +/- 10% névleges csúszás 0,2 Tn - Tn
Forgatónyomaték pontosság: +/- 15%
Tranziens túlnyomaték: 120% névleges motor nyomaték +/- 10% 60 másodpercig
Kommunikáció
Kommunikációs portprotokoll: Modbus, METASYS N2, APOGEE FLN, LonWorks, BACnet
Fizikai interfész: 2-vezetékes RS 485
Átviteli sebesség: 9600 bps vagy 19200 bps
Átviteli keret: RTU
Címzési tartomány: 1...247
Védettség és környezeti jellemzők
IP védettségi fokozat: IP21
Üzemi hőmérséklet: -10...40°C (derating nélkül), 40...50°C (derating faktorral)
Relatív páratartalom: 5...95% lecsapódás nélkül
Üzemi magasság: ≤1000 m derating nélkül, 1000...3000 m 2000 m-ig korlátozva Corner Grounded hálózatoknál 1% áramerősség-csökkenéssel 100 m-enként
Védelem típusai: Túlmelegedés elleni védelem, rövidzárlat a motor fázisai között, bemeneti fáziskiesés, túláram a kimeneti fázisok és föld között, túlfeszültség a DC buszon, vezérlőkör szakadás, sebességhatár túllépés elleni védelem, motor termikus védelem, motor fázisszakadás
Fizikai jellemzők
Szélesség: 107 mm
Magasság: 143 mm
Mélység: 150 mm
Nettó tömeg: 2 kg
Aszinkron motor vezérlési profil
Feszültség/frekvencia arány, automatikus IR kompenzáció (U/f + automatikus Uo)
Feszültség/frekvencia arány - Energiatakarékos, kvadratikus U/f
Feszültség/frekvencia arány, 2 pontos
Fluxusvektoros vezérlés érzékelő nélkül, standard
Feszültség/frekvencia arány, 5 pontos
