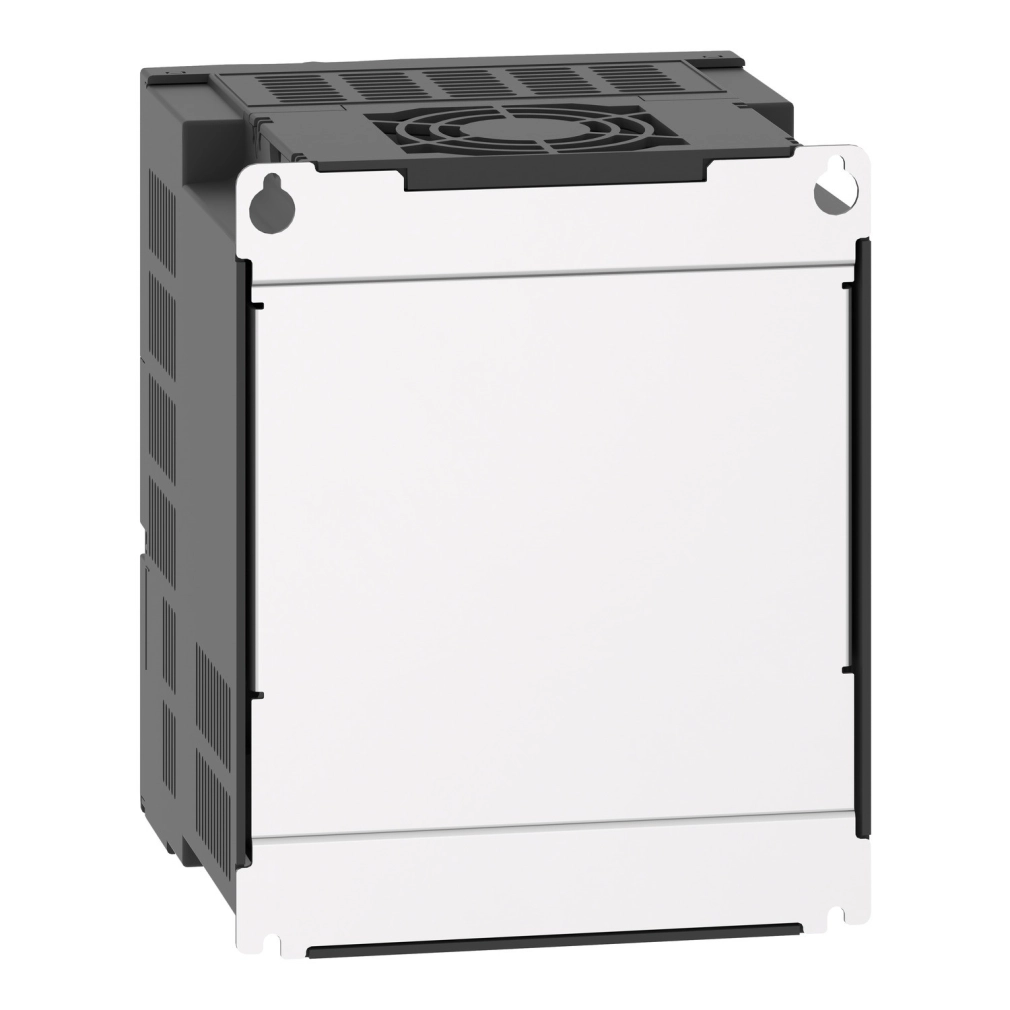

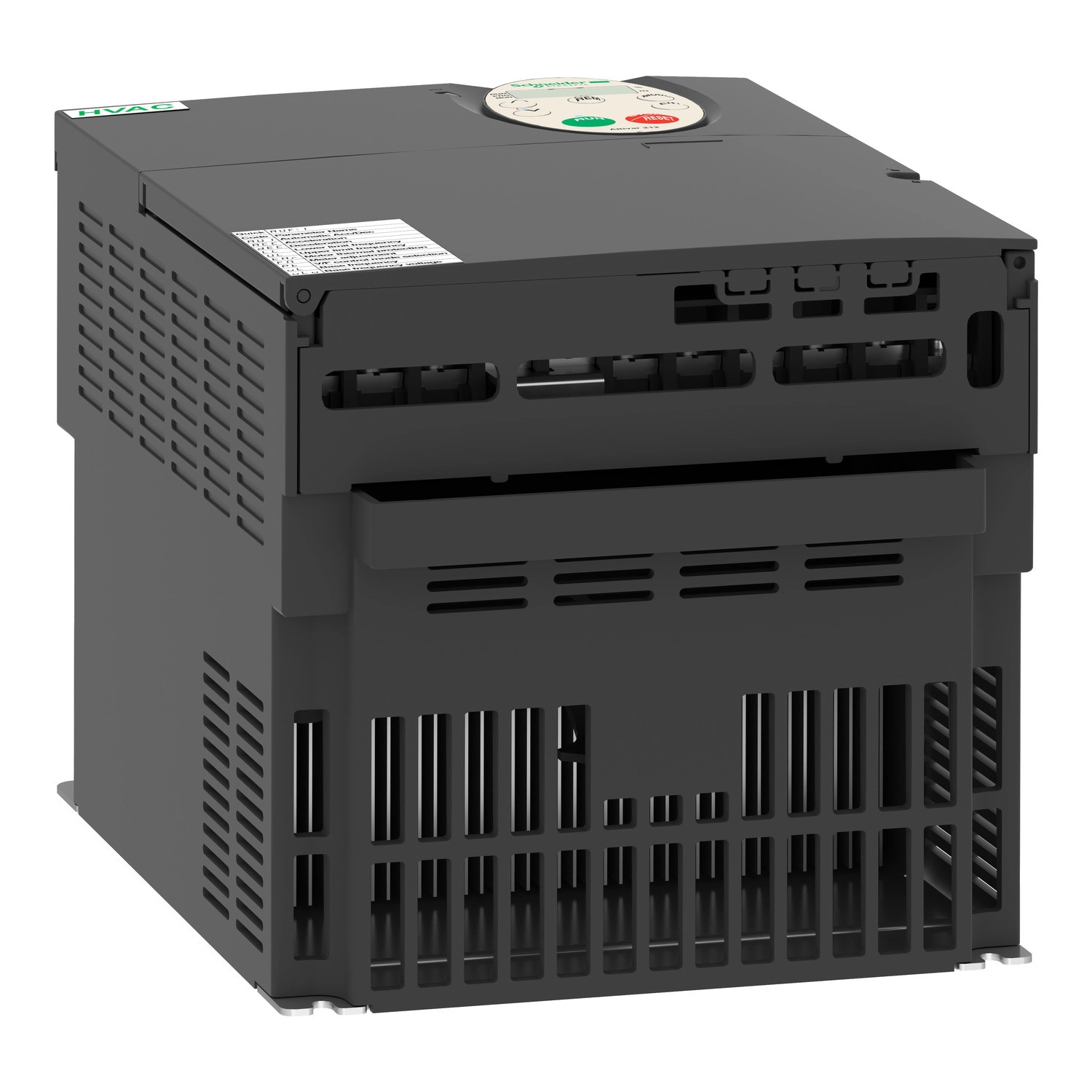

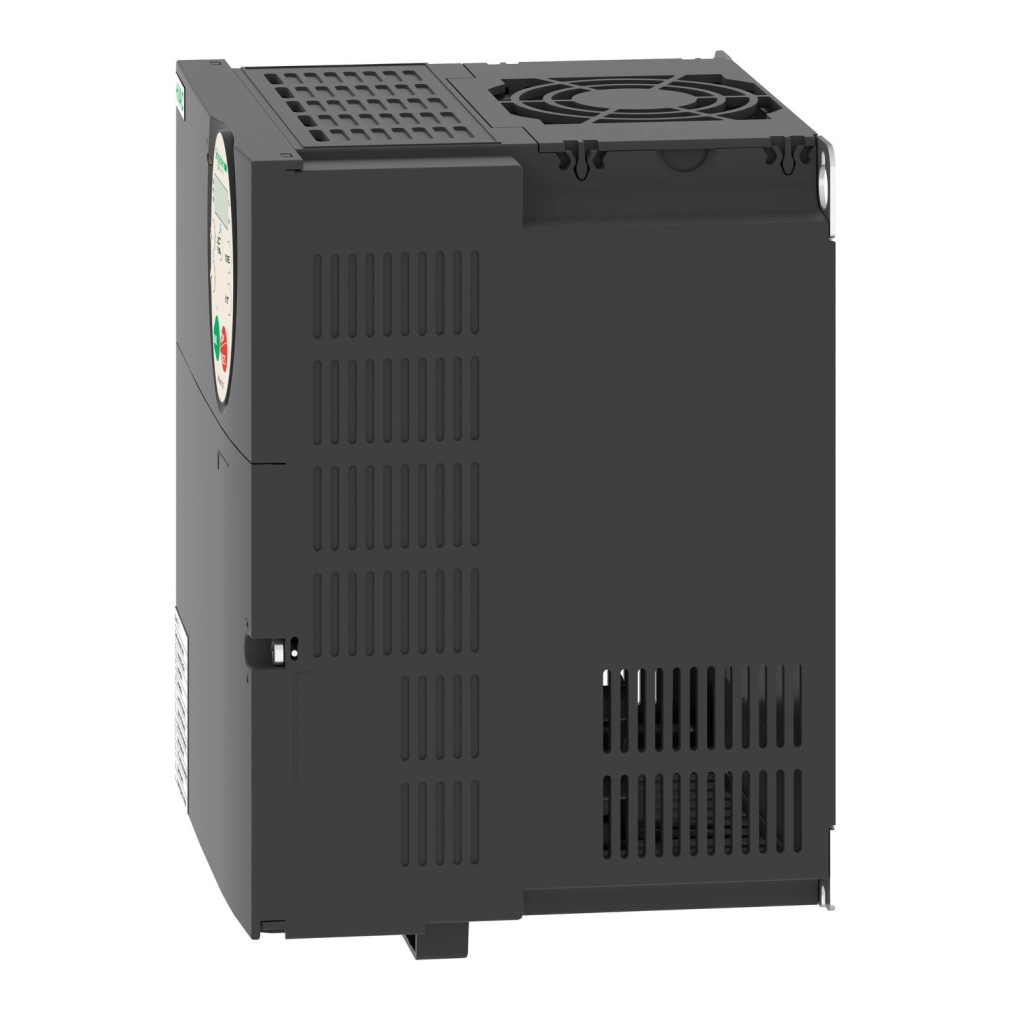

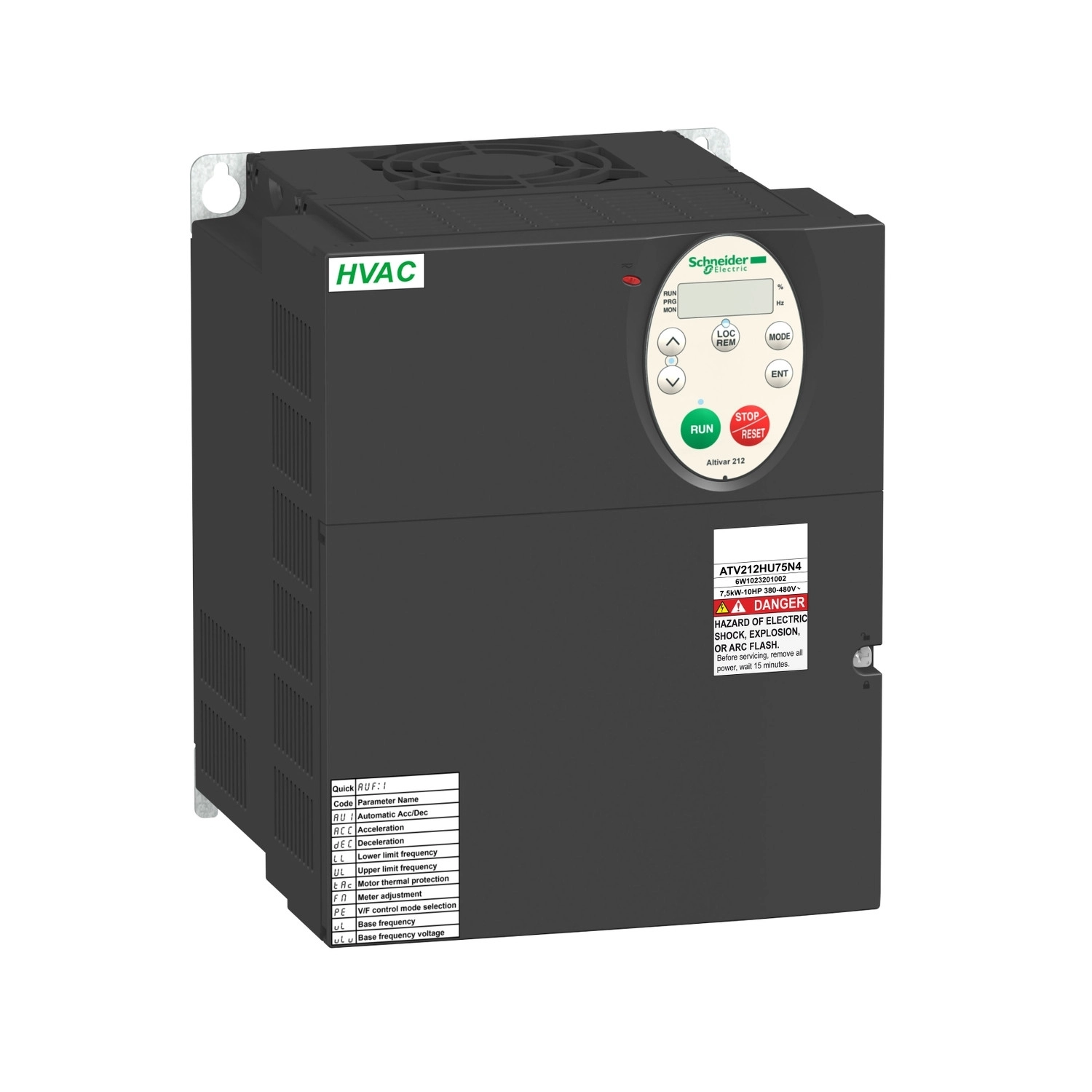

Az Altivar 212 (ATV212HD11N4) egy Schneider Electric által gyártott, kifejezetten épületgépészeti HVAC alkalmazásokhoz fejlesztett frekvenciaváltó, amely 11 kW (15 lóerő) teljesítménnyel rendelkezik és 3 fázisú, 380-480 V-os hálózatra csatlakoztatható. A készülék kiválóan alkalmazható szivattyúk és ventilátorok szabályozására épületautomatizálási rendszerekben, ahol az energiahatékonyság és a megbízható működés alapvető követelmény.
A frekvenciaváltó számos kommunikációs protokollt támogat, így tökéletesen integrálható meglévő épületfelügyeleti rendszerekbe. A támogatott protokollok között megtalálható a BACnet, Modbus, METASYS N2, APOGEE FLN és LonWorks is, ami rugalmas csatlakoztatási lehetőségeket biztosít különböző épületautomatizálási rendszerekhez. Az ATV212HD11N4 változat IP21 védettségi fokozattal és beépített C2 osztályú EMC szűrővel rendelkezik, amely biztosítja az elektromágneses összeférhetőséget az érzékeny környezetekben is.
A készülék működési frekvenciatartománya 0,5-200 Hz, ami széles fordulatszám-szabályozási tartományt tesz lehetővé. Az 1:10 arányú sebességszabályozás ±10% pontosságot biztosít a névleges csúszásra vonatkoztatva, ami elegendő a legtöbb HVAC alkalmazáshoz. A névleges kimeneti áram 22,5 A (380 V és 460 V esetén is), és a frekvenciaváltó képes akár 24,8 A-es átmeneti áramot is kezelni 60 másodpercig, ami biztosítja a terhelési csúcsok megfelelő kezelését.
A berendezés vezérlési funkciói között megtalálható a feszültség/frekvencia arány szabályozása több különböző módon (2 pontos, 5 pontos, automatikus IR kompenzáció, energiatakarékos kvadratikus U/f, érzékelő nélküli fluxusvektoros vezérlés), ami lehetővé teszi az optimális működést különböző terhelési feltételek mellett. A beépített PI szabályozó segítségével zárt hurkú szabályozási feladatok is megvalósíthatók. A gyorsítási és lassítási rámpák lineárisan állíthatók 0,01-3200 s tartományban, vagy a terheléstől függően automatikusan szabályozhatók, ami rugalmas rendszerintegrációt tesz lehetővé.
Az ATV212HD11N4 számos beépített védelmi funkcióval rendelkezik, amelyek biztosítják a motor és a frekvenciaváltó védelmét különböző hibaállapotok esetén. Ezek közé tartozik a túlmelegedés elleni védelem, a rövidzárlat elleni védelem, a fáziskimaradás elleni védelem, a túláram elleni védelem, a DC busz túlfeszültség elleni védelem és számos további funkció. A motor védelme érdekében PTC szonda is csatlakoztatható a készülékhez. A frekvenciaváltó fizikai méretei: 180 mm szélesség, 232 mm magasság és 170 mm mélység, súlya pedig 6,45 kg, ami kompakt kialakítást jelent a teljesítményosztályában.
Schneider Electric Altivar ATV217 - ATV212HD11N4 műszaki adatok
Általános jellemzők
Eszköz rövid neve: ATV212
Termékcsalád: Altivar 212
Termék típusa: Frekvenciaváltó
Védettségi fokozat: IP21
EMC szűrő: Beépített C2 osztályú EMC szűrő
Specifikus alkalmazási terület: Szivattyúk és ventilátorok HVAC rendszerekben
Teljesítmény jellemzők
Motor teljesítmény: 11 kW / 15 LE
Hálózati fázisok száma: 3 fázis
Hálózati feszültség: 380...480 V (-15...10%)
Tápfeszültség határértékek: 323...528 V
Hálózati frekvencia: 50...60 Hz (±5%)
Hálózati áram: 16.8 A 480 V-nál, 21.1 A 380 V-nál
Látszólagos teljesítmény: 17.1 kVA 380 V-nál
Folyamatos kimeneti áram: 22.5 A 380 V-nál és 460 V-nál
Maximális átmeneti áram: 24.8 A 60 másodpercre
Vezérlési jellemzők
Frekvenciatartomány: 0.5...200 Hz
Fordulatszám tartomány: 1...10
Fordulatszám pontosság: ±10% névleges csúszás 0.2 Tn-től Tn-ig
Kimeneti feszültség: ≤ tápfeszültség
Kapcsolási frekvencia: 6...16 kHz állítható (12...16 kHz derating faktorral)
Névleges kapcsolási frekvencia: 12 kHz
Kommunikációs jellemzők
Kommunikációs port protokollok: METASYS N2, APOGEE FLN, LonWorks, BACnet, Modbus
Fizikai interfész: 2-vezetékes RS485
Csatlakozó típusa: 1 nyitott típusú, 1 RJ45
Átviteli sebesség: 9600 bps vagy 19200 bps
Aszinkron motor vezérlési profil
Vezérlési módok: Feszültség/frekvencia arány (2 pontos), Feszültség/frekvencia arány automatikus IR kompenzációval, Érzékelő nélküli fluxusvektoros vezérlés, Energiatakarékos kvadratikus U/f, Feszültség/frekvencia arány (5 pontos)
Nyomaték pontosság: ±15%
Átmeneti túlterhelhetőség: 120% névleges motor nyomaték ±10% 60 másodpercre
Mechanikai jellemzők
Szélesség: 180 mm
Magasság: 232 mm
Mélység: 170 mm
Nettó tömeg: 6.45 kg
Környezeti feltételek
Üzemi hőmérséklet: -10...40°C (derating nélkül), 40...50°C (derating faktorral)
Tárolási hőmérséklet: -25...70°C
Relatív páratartalom: 5...95% lecsapódás nélkül
Üzemeltetési magasság: ≤1000 m derating nélkül, 1000...3000 m magasságban 100 méterenként 1%-os derating faktorral
