A Schneider Electric Altivar 212 sorozatú ATV212WD45N4C típusú frekvenciaváltó egy kifejezetten épületgépészeti (HVAC) alkalmazásokhoz kifejlesztett, nagy teljesítményű készülék, amely kiválóan alkalmas szivattyúk és ventilátorok vezérlésére. A 45 kW / 60 lóerős teljesítményszinttel rendelkező eszköz tökéletes választás nagyobb ipari és kereskedelmi épületek légkezelő rendszereihez, ahol fontos a megbízható működés és az energiahatékonyság.
A frekvenciaváltó 3 fázisú, 380-480 V-os tápfeszültséggel működik, és beépített C1 osztályú EMC szűrővel rendelkezik, amely biztosítja az elektromágneses kompatibilitást még érzékeny környezetben is. Az IP55-ös védettségi szint lehetővé teszi, hogy a készüléket akár porral szennyezett vagy nedvességnek kitett helyeken is biztonságosan lehessen üzemeltetni, így nem szükséges külön szekrénybe vagy védett térbe helyezni. Ez jelentősen csökkentheti a telepítési költségeket és egyszerűsítheti a rendszerkialakítást.
Az ATV212WD45N4C kimeneti frekvenciatartománya 0,5–200 Hz, ami rendkívül széles szabályozási tartományt biztosít. A beépített intelligens vezérlési funkcióinak köszönhetően különböző motor vezérlési üzemmódokat kínál, beleértve a feszültség/frekvencia arányt automatikus IR kompenzációval, a 2 és 5 pontos V/f karakterisztikát, az energiatakarékos kvadratikus V/f görbét, valamint a szenzorok nélküli fluxus vektor szabályozást. Ezek a funkciók biztosítják az optimális motorteljesítményt különböző terhelési feltételek mellett, miközben minimalizálják az energiafogyasztást.
A kommunikációs lehetőségeket tekintve az ATV212WD45N4C kivételesen jól felszerelt: támogatja a BACnet, APOGEE FLN, LonWorks, METASYS N2 és Modbus protokollokat, így gyakorlatilag bármilyen épületfelügyeleti rendszerbe könnyen integrálható. Ez különösen fontos az intelligens épületirányítási megoldások esetében, ahol a különböző alrendszerek közötti zökkenőmentes kommunikáció elengedhetetlen a hatékony energiagazdálkodáshoz és a komfort optimalizálásához. A készülék 2-vezetékes RS-485 fizikai interfésszel rendelkezik, és támogatja a 9600 vagy 19200 bps átviteli sebességet, RTU átviteli kerettel.
A frekvenciaváltó analóg bemenetei és kimenetei rendkívül rugalmasan konfigurálhatók. A VIA bemenet konfigurálható 0-10 V DC feszültségre vagy 0-20 mA áramra, míg a VIB bemenet használható feszültségbemenetként vagy PTC szonda csatlakoztatására motorvédelem céljából. Az FM kimenet szintén konfigurálható feszültség (0-10 V DC) vagy áram (0-20 mA) üzemmódban. A készülék rendelkezik 2 diszkrét kimenettel és 3 diszkrét bemenettel is, amelyek többféle vezérlési logikát támogatnak (pozitív, negatív vagy PLC).
A beépített védelmi funkciók átfogó biztonságot nyújtanak mind a frekvenciaváltó, mind a motor számára. Ezek között megtalálhatók a túlmelegedés, rövidzárlat, túláram, fáziskimaradás, DC busz túlfeszültség, vezérlőköri szakadás, sebességtúllépés elleni védelem, valamint a motor termikus védelme is. Az eszköz működési hőmérséklettartománya -10°C és +50°C között van, bár 40°C felett teljesítménycsökkentésre (derating) van szükség.
Az ATV212WD45N4C fizikai méretei 284 mm szélesség, 880 mm magasság és 343 mm mélység. A készüléket függőlegesen, a mellékelt hűtőbordával együtt kell felszerelni, és megfelelő szabad teret kell biztosítani körülötte a megfelelő légáramlás és hűtés érdekében. A készülék rezgésállósága 1.5 mm (3-13 Hz) és 1g (13-200 Hz) közötti frekvenciatartományban biztosított, ütésállósága pedig 15g/11ms értékű.

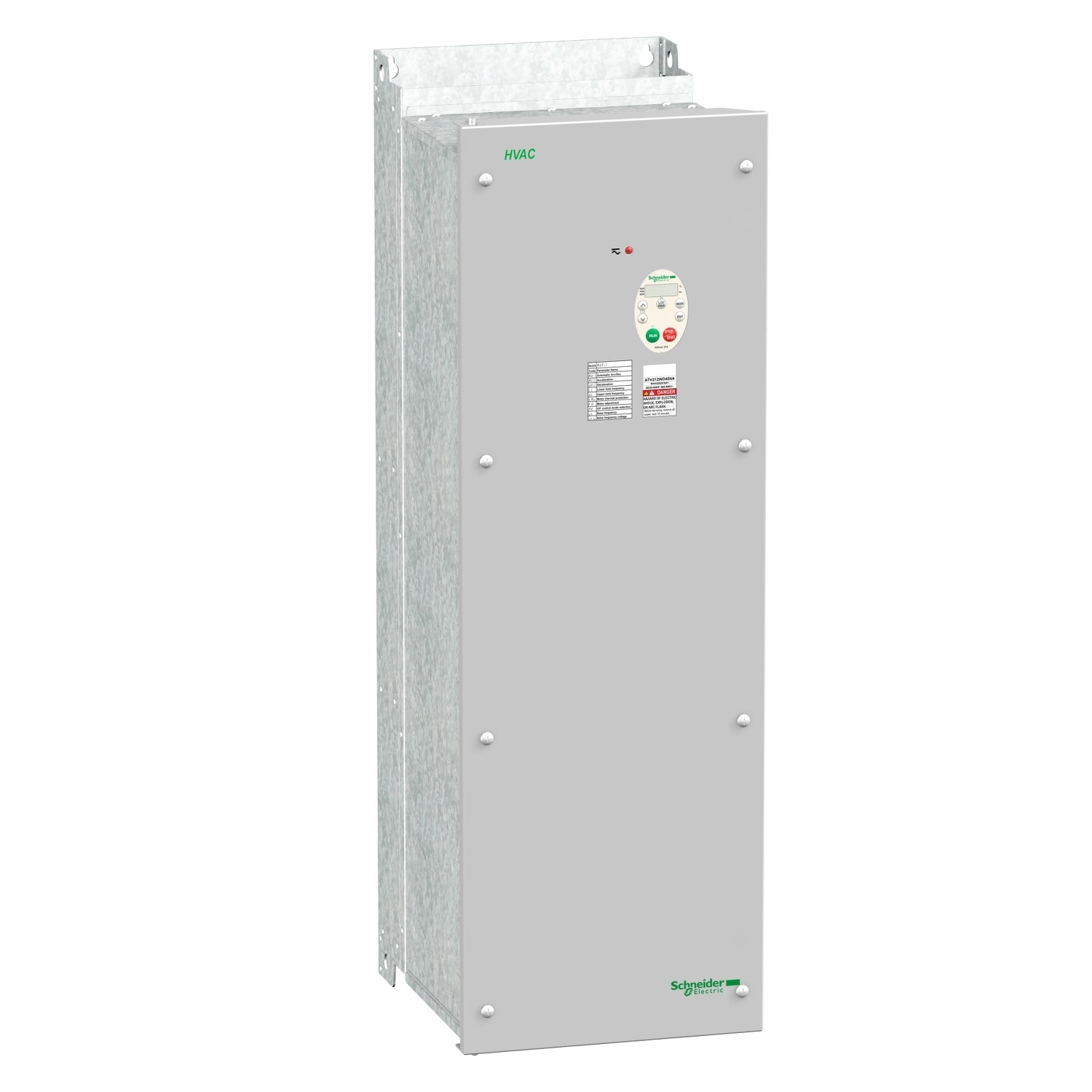

Schneider Electric Altivar ATV216 - ATV212WD45N4C - frekvenciaváltó épületes alkalmazásokra, BACnet, 45kW, 3f, 380…480VAC, IP55, C1 osztályú EMC szűrővel műszaki adatok
Általános jellemzők
Eszköz rövid neve: ATV212
Termék rendeltetése: Aszinkron motorokhoz
Hálózat fázisainak száma: 3 fázis
Motor teljesítmény: 45 kW / 60 LE
Termékcsoport: Altivar 212
Termék vagy alkatrész típusa: Frekvenciaváltó
Speciális alkalmazási terület: Szivattyúk és ventilátorok HVAC rendszerekben
IP védelmi fokozat: IP55
Villamos jellemzők
Tápfeszültség: 380...480 V (-15...+10%)
Tápfeszültség határok: 323...528 V
Tápfrekvencia: 50...60 Hz (+/- 5%)
Hálózati áram: 83,8 A (380 V-on) / 65,9 A (480 V-on)
Látszólagos teljesítmény: 61,9 kVA (380 V-on)
Folyamatos kimeneti áram: 94 A (380 V-on és 460 V-on)
Maximális tranziens áram: 103,4 A (60 másodpercig)
Hajtás kimeneti frekvenciája: 0,5...200 Hz
Sebességtartomány: 1...10
Sebesség pontosság: +/- 10% névleges csúszás 0,2 Tn - Tn
Kimeneti feszültség: <= tápfeszültség
Szigetelés: Elektromos szigetelés a teljesítmény és a vezérlés között
EMC szűrő: Beépített C1 osztályú EMC szűrő
Kommunikációs jellemzők
Kommunikációs port protokoll: BACnet, APOGEE FLN, LonWorks, METASYS N2, Modbus
Fizikai interfész: 2-vezetékes RS 485
Csatlakozó típusa: 1 nyitott stílusú, 1 RJ45
Átviteli sebesség: 9600 bps vagy 19200 bps
Átviteli keret: RTU
Címek száma: 1...247
Adatformátum: 8 bit, 1 stop bit, páros/páratlan vagy nincs paritás (konfigurálható)
Motor vezérlési jellemzők
Aszinkronmotor vezérlési profil: Feszültség/frekvencia arány automatikus IR kompenzációval (U/f + automatikus Uo)
Feszültség/frekvencia arány, 2 pontos
Feszültség/frekvencia arány, 5 pontos
Feszültség/frekvencia arány - Energiatakarékos, kvadratikus U/f
Fluxus vektor vezérlés szenzor nélkül, standard
Nyomaték pontosság: +/- 15%
Tranziens túlnyomaték: 120% a névleges motornyomaték +/- 10% 60 másodpercig
Vezérlési jellemzők
Gyorsítási és lassítási rámpák: Automatikus a terheléstől függően, vagy lineáris, külön beállítható 0,01-től 3200 másodpercig
Motor csúszáskompenzáció: Automatikus bármilyen terhelés esetén, Állítható
Kapcsolási frekvencia: 6...16 kHz állítható, 8...16 kHz teljesítménycsökkentési tényezővel
Névleges kapcsolási frekvencia: 8 kHz
Fékezés leállásig: DC injektálással
Szabályozási hurok: Állítható PI szabályozó
Védelmek
Védelmi típusok: Túlmelegedés elleni védelem: hajtás
Termikus teljesítmény fokozat: hajtás
Rövidzárlat a motorfázisok között: hajtás
Bementi fázishibák: hajtás
Túláram a kimeneti fázisok és a föld között: hajtás
Túlfeszültség a DC buszon: hajtás
Szakadás a vezérlő áramkörben: hajtás
Sebességkorlát túllépése elleni védelem: hajtás
Tápfeszültség túl- és alulfeszültség: hajtás
Tápfeszültség alulfeszültség: hajtás
Bemeneti fázis hiány elleni védelem: hajtás
Termikus védelem: motor
Motorfázis szakadás: motor
PTC szondákkal: motor
Fizikai jellemzők
Szélesség: 284 mm
Magasság: 880 mm
Mélység: 343 mm
Szerelési pozíció: Függőleges +/- 10 fok
Összeszerelési stílus: Hűtőbordával
Környezeti jellemzők
Szennyezési fokozat: 3 (IEC 61800-5-1 szerint)
Rezgésállóság: 1,5 mm (f = 3...13 Hz) IEC 60068-2-6 szerint, 1 gn (f = 13...200 Hz) EN/IEC 60068-2-8 szerint
Ütésállóság: 15 gn 11 ms IEC 60068-2-27 szerint
Környezeti jellemzők: 3C1 osztály IEC 60721-3-3 szerint, 3S2 osztály IEC 60721-3-3 szerint
Zajszint: 64 dB 86/188/EEC szerint
Üzemi magasság: 1000...3000 m korlátozott 2000 m-ig a Corner Grounded elosztóhálózaton, áramcsökkentés 1% 100 méterenként, <= 1000 m teljesítménycsökkentés nélkül
Relatív páratartalom: 5...95% kondenzáció nélkül IEC 60068-2-3 szerint, 5...95% csepegő víz nélkül IEC 60068-2-3 szerint
Üzemi környezeti hőmérséklet: -10...40 °C (teljesítménycsökkentés nélkül), 40...50 °C (teljesítménycsökkentési tényezővel)
Tárolási környezeti hőmérséklet: -25...70 °C
