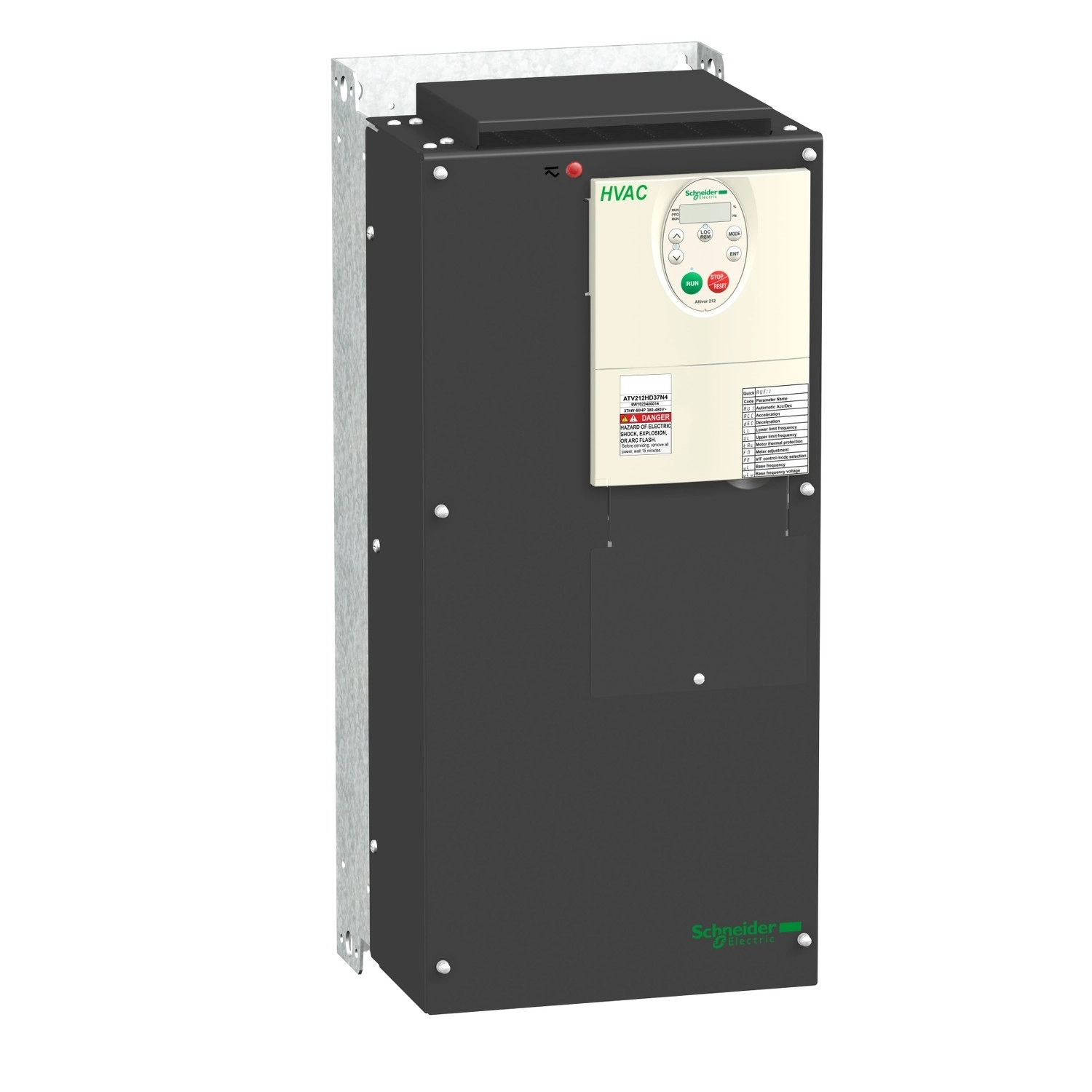

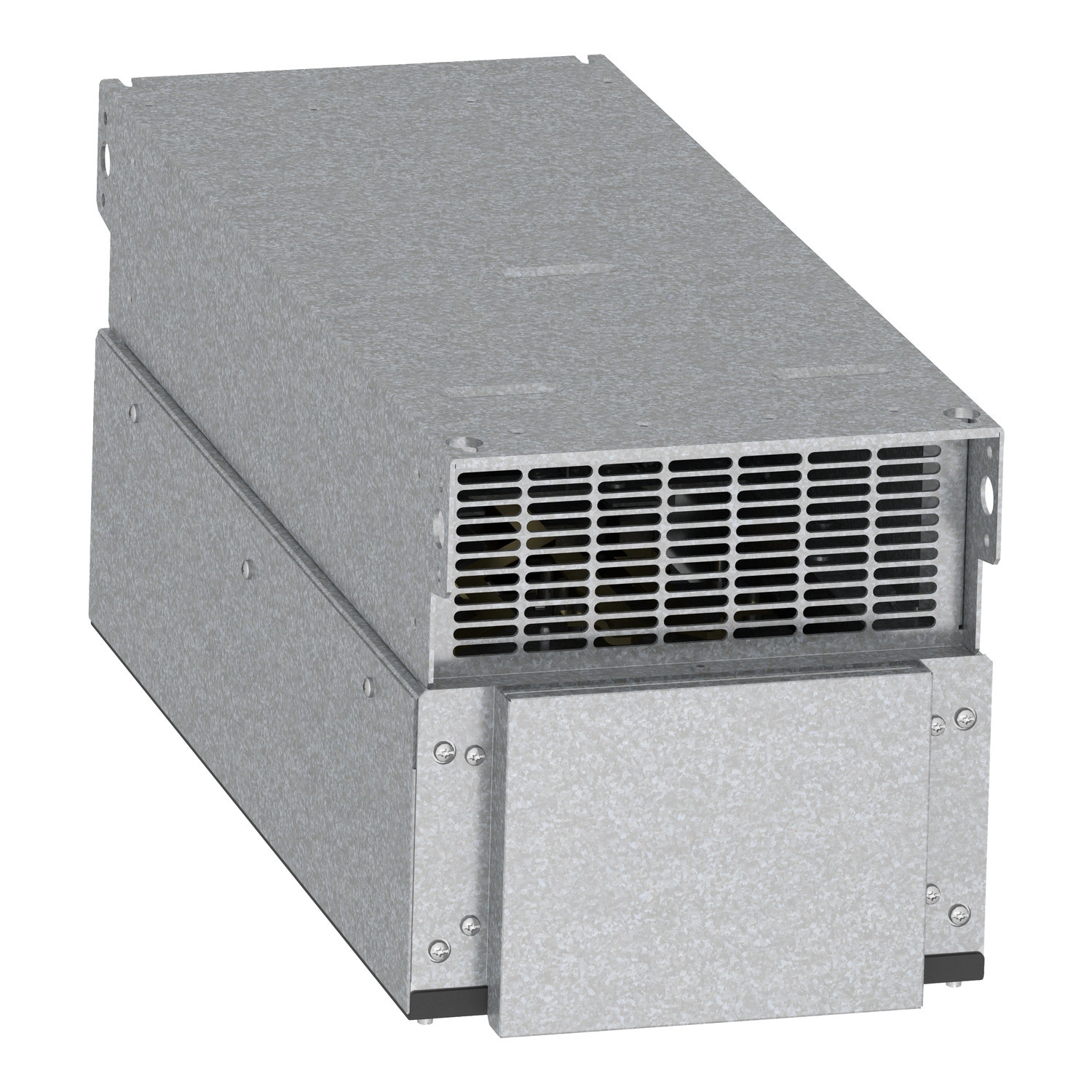

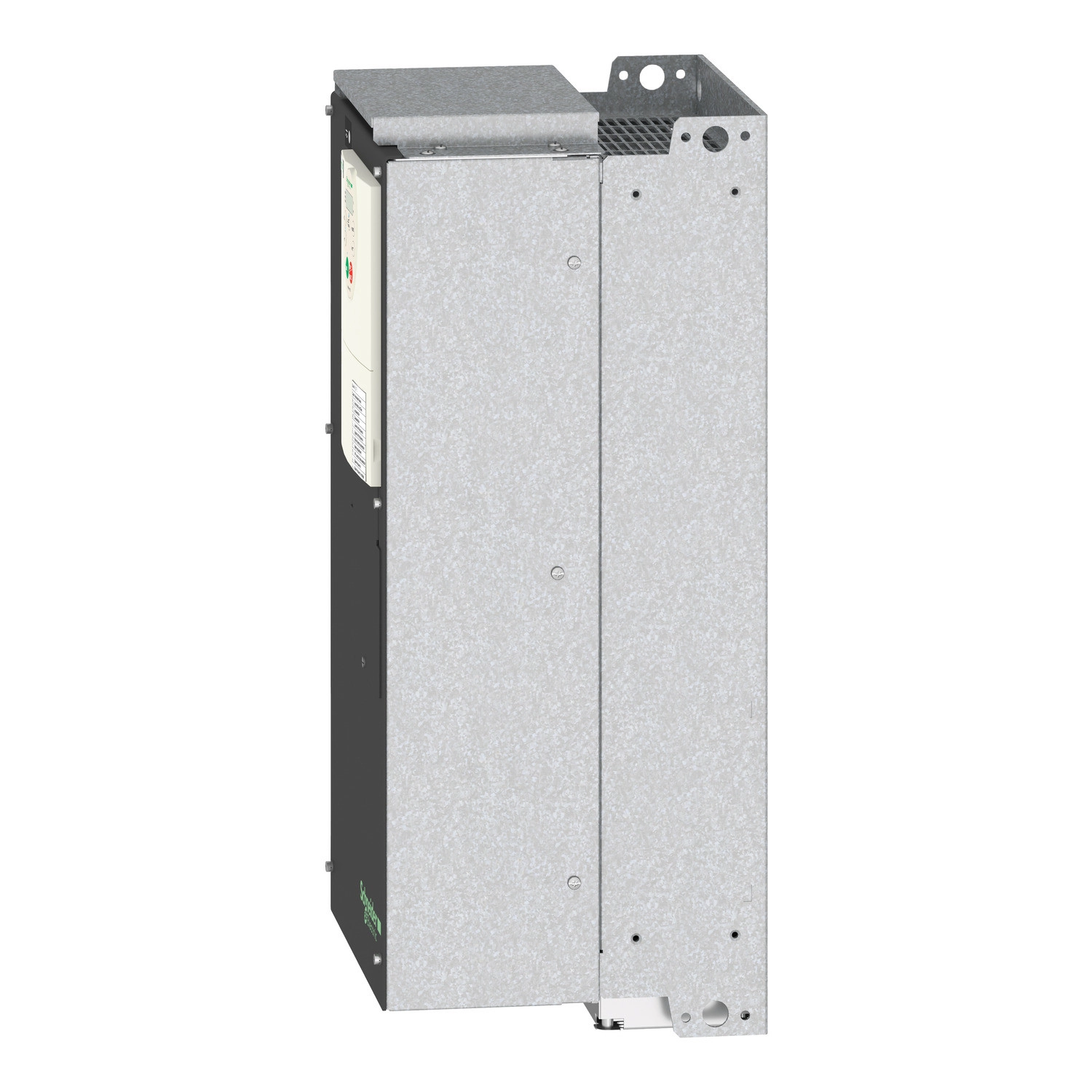

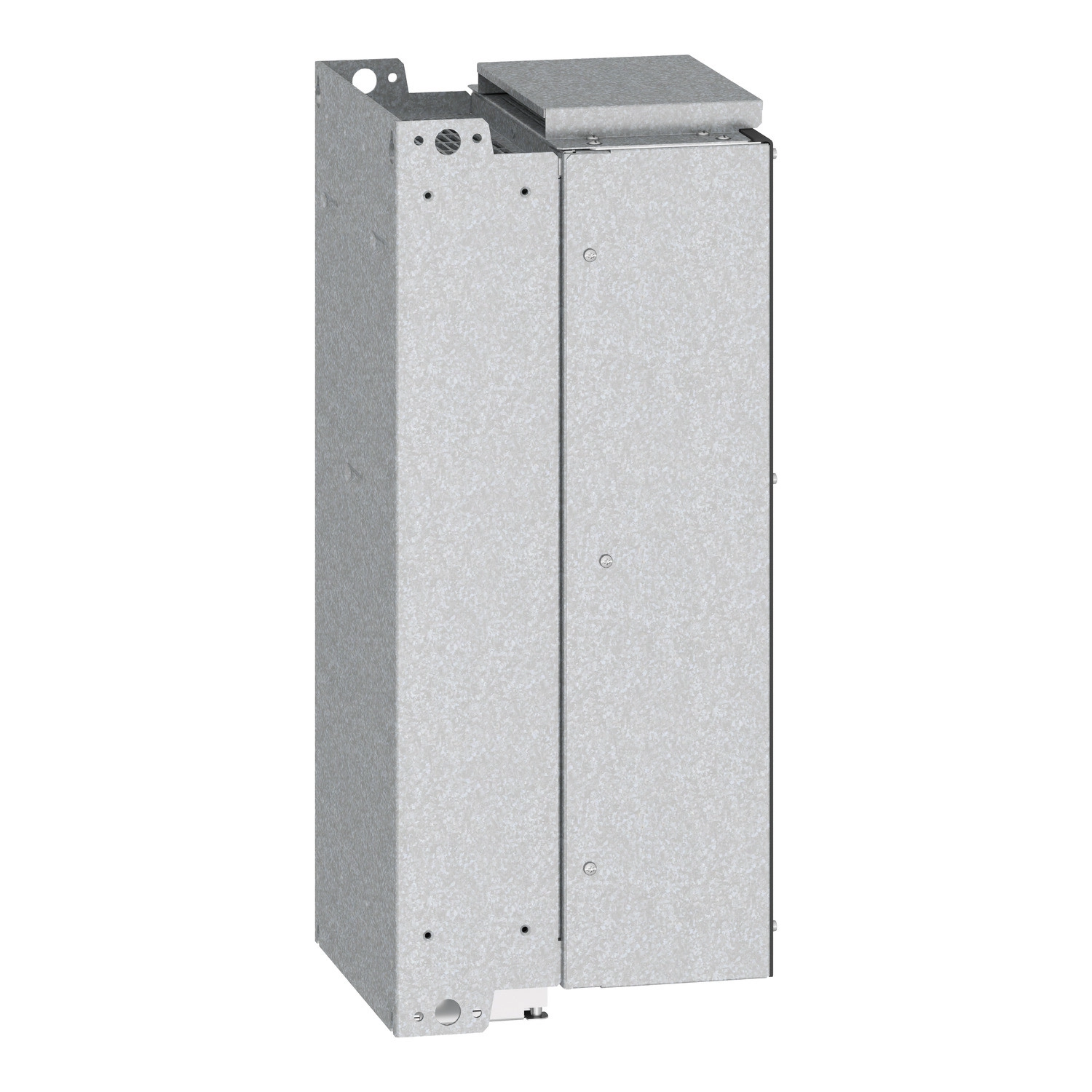

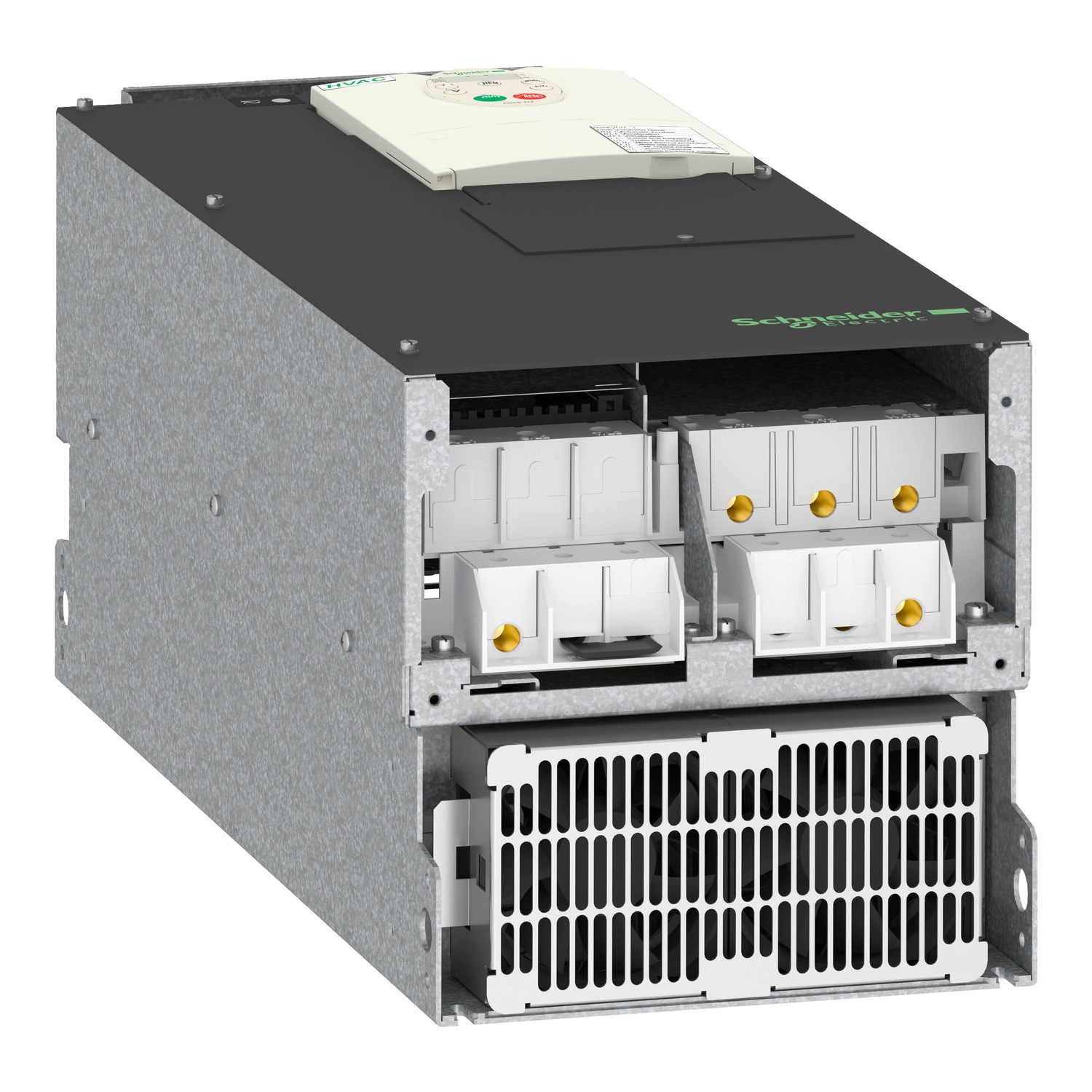

A Schneider Electric Altivar 212 (ATV212HD37N4) frekvenciaváltó egy professzionális teljesítményszabályozó eszköz, amelyet kifejezetten épületgépészeti alkalmazásokhoz fejlesztettek ki. Ez a 37 kW-os, 50 lóerős változat ideális választás szivattyúk és ventilátorok szabályozására HVAC (fűtés, szellőzés, légkondicionálás) rendszerekben, ahol energiahatékony és precíz motorvezérlésre van szükség.
Az ATV212HD37N4 480V-os, háromfázisú tápellátással működik, és integrált Class C2 EMC (elektromágneses kompatibilitás) szűrővel rendelkezik, amely minimalizálja az elektromos zavarokat. Az IP21 védettségi szint megfelelő védelmet biztosít por és csepegő víz ellen, így ideális választás különböző épületgépészeti alkalmazásokhoz. A készülék 323-528V közötti tápfeszültség tartománnyal és 50-60 Hz-es hálózati frekvenciával üzemel, ami nagy rugalmasságot biztosít a telepítés során.
A frekvenciaváltó kiváló kommunikációs képességekkel rendelkezik, támogatja a METASYS N2, BACnet, Modbus, APOGEE FLN és LonWorks protokollokat, így könnyen integrálható épületfelügyeleti rendszerekbe. A készülék 0,5-200 Hz közötti kimeneti frekvencia tartománnyal és 1:10 sebességszabályozási tartománnyal rendelkezik, ami széleskörű alkalmazási lehetőségeket biztosít. A 79A-es folyamatos kimeneti áram és 86,9A-es tranziens áram (60 másodpercig) elegendő teljesítményt nyújt a legnehezebb alkalmazások esetén is. Az aszinkron motorok számára fejlesztett készülék különböző motorvezérlési profilokkal rendelkezik, beleértve a szenzor nélküli fluxusvektoros szabályozást és az energiatakarékos feszültség/frekvencia vezérlést.
A 240 mm széles, 550 mm magas és 244 mm mély készülék kompakt kialakítású, ugyanakkor hatékony hűtőrendszerrel rendelkezik, amely 334 m³/h légáramlást biztosít. Az eszköz átfogó védelmi funkciókkal van ellátva, beleértve a túlmelegedés, túláram, rövidzár, fáziskiesés, túlfeszültség és alulfeszültség elleni védelmet, valamint a motor termikus védelmét. A frekvenciaváltó különböző szerelési módokkal (A, B és C típus) telepíthető, és többféle környezeti feltétel mellett működtethető, -10°C és 40°C közötti hőmérsékleten (terhelés-csökkentés nélkül), illetve 40°C és 50°C között (terheléscsökkentéssel).
Schneider Electric Altivar ATV215 - ATV212HD37N4 - frekvenciaváltó épületes alkalmazásokra, BACnet, 37kW, 3f, 380…480VAC, IP21, C2 osztályú EMC szűrővel műszaki adatok
Általános jellemzők
Készülék rövid neve: ATV212
Termékcsalád: Altivar 212
Terméktípus: Frekvenciaváltó
Termék specifikus alkalmazás: Szivattyúk és ventilátorok HVAC rendszerekben
Motorteljesítmény: 37 kW / 50 LE
Funkcionalitás: Közepes
Specifikus alkalmazás: HVAC
Elektromos jellemzők
Hálózati fázisok száma: 3 fázis
Tápfeszültség határértékek: 323...528 V
Névleges tápfeszültség: 380...480 V (-15...+10%)
Hálózati frekvencia: 50...60 Hz (±5%)
Vonali áram: 68,9 A (380 V-nál), 54,4 A (480 V-nál)
Látszólagos teljesítmény: 52 kVA (380 V-nál)
Folyamatos kimeneti áram: 79 A (380 V-nál), 79 A (460 V-nál)
Maximális tranziens áram: 86,9 A (60 másodpercig)
Frekvenciaváltó kimeneti frekvencia: 0,5...200 Hz
Sebességtartomány: 1...10
Sebességpontosság: A névleges csúszás ±10%-a, 0,2 Tn-től Tn-ig
Kimeneti feszültség: ≤ tápfeszültség
Szigetelés: Elektromos, a teljesítmény és vezérlés között
Kommunikáció
Kommunikációs port protokoll: METASYS N2, BACnet, Modbus, APOGEE FLN, LonWorks
Fizikai interfész: 2-vezetékes RS 485
Csatlakozó típusa: 1 nyílt stílusú, 1 RJ45
Átviteli sebesség: 9600 bps vagy 19200 bps
Átviteli keret: RTU
Címek száma: 1...247
Adatformátum: 8 bit, 1 stop, páratlan páros vagy nincs konfigurálható paritás
Védelmi funkciók
Túlmelegedés elleni védelem: frekvenciaváltó
Termikus teljesítményfokozat: frekvenciaváltó
Rövidzár a motor fázisai között: frekvenciaváltó
Bemeneti fázistörés: frekvenciaváltó
Túláram a kimeneti fázisok és a föld között: frekvenciaváltó
Túlfeszültség az egyenáramú buszon: frekvenciaváltó
Törés a vezérlőkörben: frekvenciaváltó
Sebességhatár túllépése elleni védelem: frekvenciaváltó
Tápfeszültség túl- és alulfeszültség: frekvenciaváltó
Bemeneti fáziskiesés elleni védelem: frekvenciaváltó
Termikus védelem: motor
Motorfázis szakadás: motor
PTC szondákkal: motor

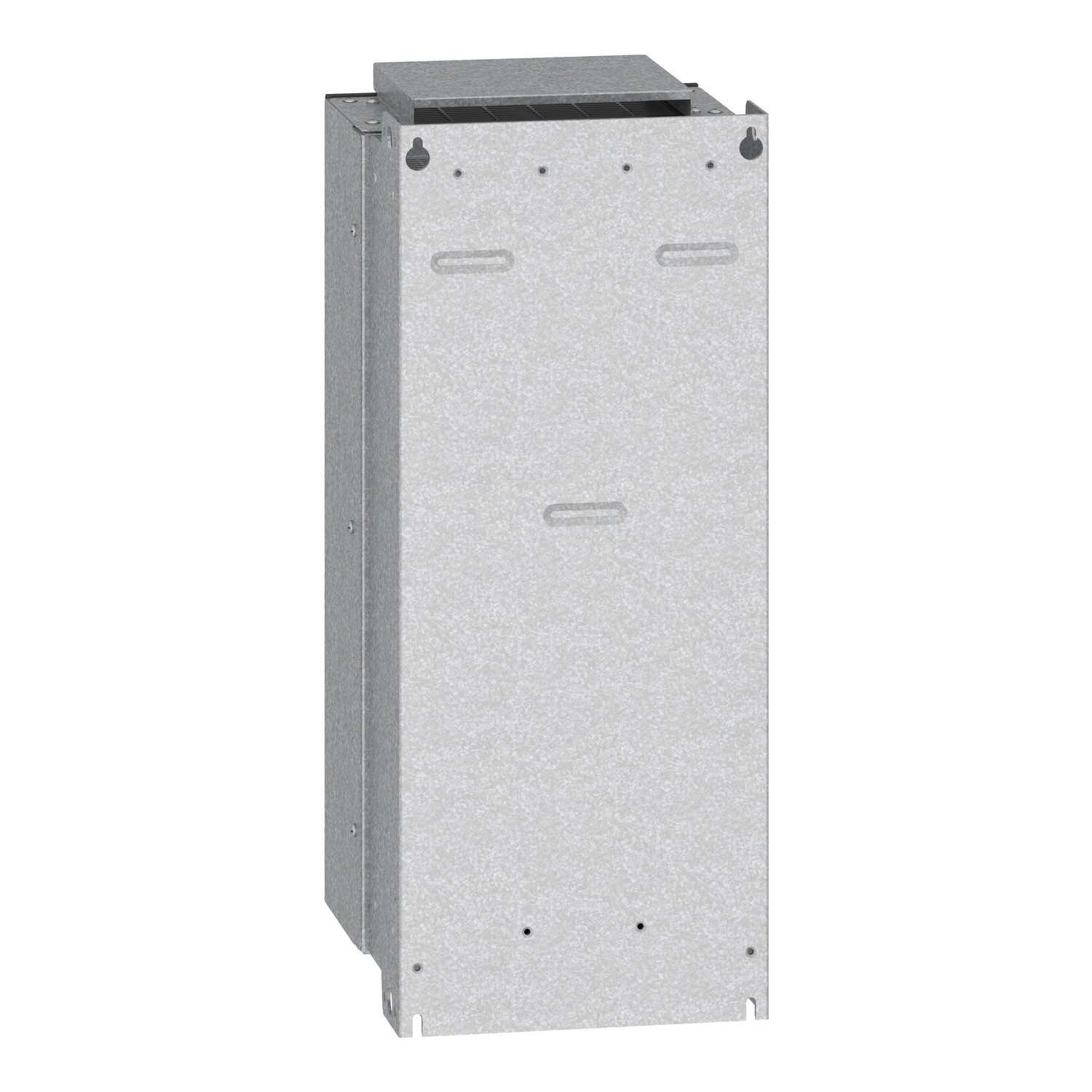

Mechanikai jellemzők
Szélesség: 240 mm
Magasság: 550 mm
Mélység: 244 mm
IP védelmi fokozat: IP21
Szerelési típus: Hűtőbordával
Üzemi pozíció: Függőleges ±10 fok
Környezeti paraméterek
Környezeti levegő hőmérséklete működés közben: -10...40°C (terheléscsökkentés nélkül), 40...50°C (terheléscsökkentéssel)
Üzemeltetési magasság: ≤1000 m (terheléscsökkentés nélkül), 1000...3000 m (100 méterenként 1% terheléscsökkentéssel)
Relatív páratartalom: 5...95% kondenzáció nélkül
Zajszint: 64 dB
Rezgésállóság: 1,5 mm (f= 3...13 Hz), 1 gn (f= 13...200 Hz)
Ütésállóság: 15 gn 11 ms-ig
